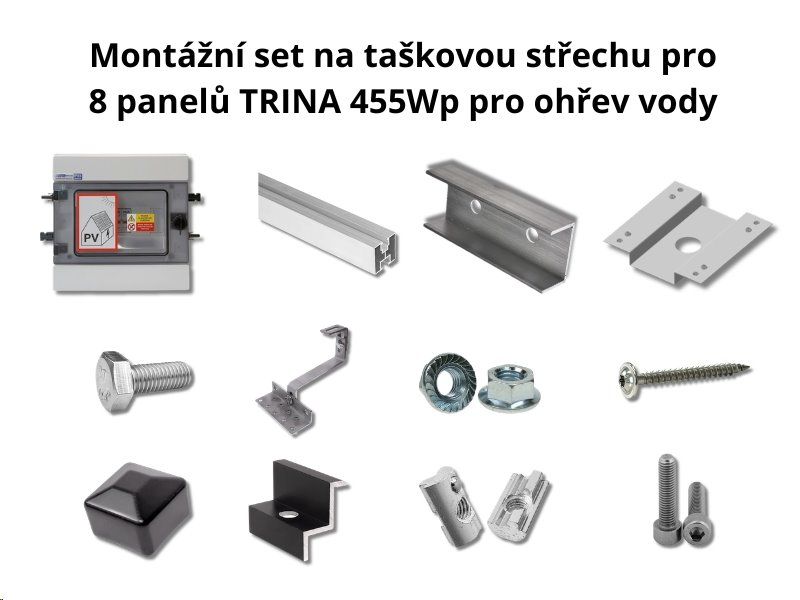

Montážny súbor na taškovú strechu pre 8 panelov TRINA 455 Wp pre ohrev vody

Kompletný montážny set na škridlovú strechu pre 8 panelov TRINA 455Wp vrátane DC istenia


Staviate si solárny ohrev vody a nechcete tráviť hodiny hľadaním správnych skrutiek, matíc a úchytov? Pripravili sme pre vás kompletnú konštrukčnú sadu "na kľúč", presne nameranú a nadimenzovanú pre 8 špičkových solárnych panelov TRINA 455Wp (Vertex S) s čiernym 30mm rámom, inštalovaných na šikmú strechu s klasickou škridlovou krytinou.

Panely sa pri tejto inštalácii ukladajú vertikálne (na výšku) v jednom rade vedľa seba. Celková šírka 8 panelov vrátane nevyhnutných dilatačných medzier pre úchyty činí približne 9 212 mm (8x 1134 mm + medzery). Tento set obsahuje absolútne všetko, čo pre bezpečnú a profesionálnu fixáciu tohto radu potrebujete, zosilnené robustnými prvkami M10 v celej nosnej konštrukcii, vrátane certifikovaného DC istenia.

Súčasťou balenia je kompletná hliníková nosná konštrukcia, kalibrované čierne eloxované Z a U úchyty pre 30mm rámy a strešné háky VARIO pre bezpečnú fixáciu do krokiev pod škridlovú krytinu. Zásadným prvkom sady je predzapojený rozvádzač VCX PROFI T2 (C) DC 1000V v krytí IP65, ktorý rieši normatívne požiadavky na ochranu proti prepätiu a bezpečné odpojenie stringu.



Kľúčové parametre a ich prínos v praxi


• Presná kalibrácia pre TRINA Vertex S — Úchyty Z-30 a U-24 sú navrhnuté exkluzívne pre 30mm výšku rámu, eliminujú vôľu a riziko vytrhnutia panelu.

• Integrované DC istenie 1000V — Predzapojený rozvádzač s certifikovaným zvodom prepätia chráni menič aj panely pred napäťovými špičkami.

• Krytie IP65 u rozvádzača — Umožňuje bezpečnú inštaláciu istiaceho boxu v prašnom aj extrémne vlhkom prostredí.

• Masívne strešné háky VARIO 150 — Trikrát nastaviteľné oceľové háky zabezpečia stabilné rozloženie hmotnosti pätice panelov cez krokvy.

• Čierny eloxovaný povrch úchytov — Vizuálne splýva s celočiernym dizajnom panelov TRINA bez rušivých strieborných prvkov.

• Fixačné guľôčkové matice M8 — Zabraňujú zosúvaniu spojovacieho materiálu v drážkach naklonených profilov počas montáže.

• Nerezový spojovací materiál A2 — Odoláva dlhodobým poveternostným vplyvom bez rizika korózie a degradácie pevnosti.

• Celková dĺžka profilov 10,80 m — Nadimenzované pre osem vertikálne umiestnených panelov vrátane potrebných dilatačných medzier.



Montáž bez improvizácie a zdržania

Pri inštalácii solárneho poľa na šikmú strechu rozhoduje príprava. Namiesto rezania závitov a hľadania vhodných podložiek získate systém, kde do seba všetko presne zapadá. Od posuvných prvkov s pružinovou guľôčkou, ktoré pevne držia v hliníkovom profile aj v strmom sklone, až po presne vypočítaný počet tanierových vrutov M8x60 pre extrémne pevnú fixáciu do drevostavby. Pracujete čisto, efektívne a s istotou, že vám na streche nebudú chýbať kritické spojovacie diely.

Celočierny dizajn panelov TRINA 455Wp navyše zostane vizuálne nenarušený vďaka čierne eloxovaným úchytom Z-30 a U-24. Strešné háky sú plne 3x nastaviteľné, čo umožňuje plynule vyrovnať nerovnosti klasickej škridlovej krytiny a vytvoriť tak pre inštaláciu fotovoltiky absolútne dokonalú rovinu.


Dimenzované pre vysoké jednosmerné napätie

Osem sériovo zapojených panelov TRINA generuje napätie naprázdno blížiace sa hodnote 427,2 V. Sústava preto nie je iba o mechanickej pevnosti, ale predovšetkým o komplexnom riadení rizík. Z tohto dôvodu je súčasťou dodávky plne zapojený rozvádzač VCX PROFI T2.

Tento bezpečnostný prvok s certifikovaným zvodom prepätia triedy T2 (C) poskytuje nevyhnutnú ochranu zariadenia pre solárny ohrev vody (meniča) proti indukovaným prepäťovým špičkám. Vďaka certifikovanému krytiu IP65 ho možno inštalovať priamo na trasu vedenia bez nutnosti ďalšieho schovávania. V kombinácii s nerezovým materiálom triedy A2 a pevnostným hliníkom H 40x40 získavate systém, ktorého mechanická aj elektrická životnosť je dimenzovaná na desiatky rokov.


Rýchla fixácia a normatívna bezpečnosť

Pri samotnom osádzaní profilov oceníte spojku profilov 120 mm, ktorá pomocou límcových matíc s ozubením zabezpečí nielen perfektnú mechanickú tuhosť spojenia troch líšt v dĺžke vyše 10,8 metra, ale zároveň garantuje spoľahlivé vodivé prepojenie celej hliníkovej trasy na účely predpisového pospájania.

Zatiaľ čo mechanickú časť kotvenia pod škridly s pomocou strešných hákov VARIO 150 DC-L zvládne zručný montér v rámci prípravných prác, finálne zaústenie solárnych stringov do pripraveného rozvádzača dáva elektroinštalatérom jasne definovaný a platným normám zodpovedajúci bod pre dokončenie revízie a bezpečné pripojenie meniča.


Pre koho je produkt určený

Inštalačné firmy a elektromontéri:

Získavajú kompletný, vopred spočítaný set materiálu pre konkrétnu inštaláciu bez nutnosti držať na sklade zbytočné prebytky rôznorodých profilov a úchytov. Predzapojený DC rozvádzač potom zásadne skracuje čas strávený zapájaním u zákazníka.

B2C používatelia stavajúci solárny ohrev vody:

Ktorí si zabezpečujú mechanickú prípravu svojpomocne a potrebujú technickú garanciu, že nakúpené diely budú vzájomne pasovať, udržia špecifické 30mm rámy panelov TRINA a pripravia absolútne bezpečný štandardizovaný základ pre konečné zapojenie kvalifikovaným elektrikárom.



A. Nosná konštrukcia (Hliníková základňa)

Základom je pevná hliníková chrbtica. Na zostavenie požadovanej dĺžky pre 8 panelov (potrebujete cca 9,2 m na jednu horizontálnu lištu) spojíte vždy tri 3,6m profily za sebou a zvyšný presah z tretieho profilu na konci jednoducho odrežete na mieru.

Obsah balenia:

• 6x 562467 - Al profil H 40x40, dĺžka 3.60m pre M10 šesťhrannú hlavu

• 4x 508085 - Profilová spojka 120 mm pre AL H profily 40x40 strieborná

• 8x 510707 - Skrutka M10x25 so šesťhrannou hlavou, nerez DIN933 A2 (pre spojku profilov)

• 8x 510677 - Matica M10 s ozubeným límcom DIN 6923 A2, nerez (pre spojku profilov)

• 4x 510838 - Plastová krytka na profil 40x40 čierna

🔧 Montážny postup (Nosná konštrukcia):

1. Skrátenie profilov: Pri 8 paneloch využijete dĺžku troch spojených 3,6m profilov (celkom 10,8 m). Odrežte iba presah, ktorý prevyšuje šírku 8 panelov (cca 9,1 m) + 5 cm presah na každej strane.

2. Spojenie líšt: Do zadnej drážky jedného profilu zasuňte z polovice profilovú spojku (508085). Vložte nerezové skrutky (510707) a zaistite límcovými maticami (510677).

3. Dokončenie línie: Nasuňte druhý profil na druhú polovicu spojky, zrazte ich tesne k sebe a pevne dotiahnite matice. Tým získate jednu pevnú takmer 10metrovú lištu. Postup zopakujte na vytvorenie druhej (spodnej/hornej) lišty.

4. Zakončenie: Na vonkajšie odkryté konce profilov nacvaknite čierne plastové krytky (510838) pre čistý dizajn a ochranu proti vniknutiu nečistôt.



B. Kotvenie do strechy (Pre škridlovú krytinu)

Pri celkovej dĺžke jedného radu vyše 9 metrov sa krokvy pod strechou nachádzajú typicky každých 80–90 cm. Pre bezpečné uchýtenie spodnej a vrchnej lišty je pre túto dĺžku navrhnutých celkom 24 kotevných bodov (12 hákov na jednu lištu).

Obsah balenia:

• 24x 510714 - Strešný hák VARIO 150 DC-L na škridlovú strechu, 3x nastaviteľný, H17 oceľ

• 48x 562028 - Vrut M8x60 do drevostavieb tanierová hlava, Torx 40, nerez A2 (masívne uchýtenie hákov do krokví)

• 24x 510707 - Skrutka M10x25 so šesťhrannou hlavou, nerez DIN933 A2 (spojenie háka a profilu)

• 24x 510677 - Matica M10 s ozubeným límcom DIN 6923 A2, nerez

🔧 Montážny postup (Kotvenie):

1. Zameranie a odkrytie: Vyme si horizontálne línie pre horný a spodný profil (vzdialenosť medzi nimi by mala zodpovedať montážnym zónam predpísaným výrobcom panelov, zvyčajne v 1/4 a 3/4 výšky panelu). V miestach krokiev posuňte škridly smerom nahor.

2. Montáž hákov: Strešný hák (510714) priložte na krokvu a priskrutkujte pomocou dvoch masívnych vrutov (562028). Hák je nastaviteľný, prispôsobte ho tak, aby jeho rameno ideálne vystupovalo von v medzere medzi škridlami.

3. Úprava škridiel: Spodnú hranu škridly, ktorá bude ležať cez hák, je často potrebné mierne zbrúsiť uhlovou brúskou (tzv. "urobiť zámok"), aby škridla na háku "nehúpala" a strecha perfektne tesnila.

4. Prichytenie profilov: Na nainštalované háky priložte spojené hliníkové profily z bodu A. Do drážky profilu vložte skrutku so šesťhrannou hlavou (510707), prestrčte otvorom v háku a pevne dotiahnite límcovou maticou (510677). Ozubenie matice sa zareže do materiálu, čo zabezpečí pevnosť a vodivé prepojenie celej konštrukcie.



C. Fixácia panelov (Pre 30mm rám)

Častou chybou pri nákupe univerzálnych setov je pribalenie úchytov pre 35mm rámy, v ktorých panely nedržia. Panely Trina Vertex S majú rám vysoký presne 30 mm. V sade preto nájdete presne kalibrované úchyty. Zároveň myslíme na bezpečnosť – pomocou špeciálnych podložiek zabezpečíme vodivé prepojenie panelov s konštrukciou (tzv. pospájanie).

Obsah balenia:

• 4x 528254 - Úchyt krajný Z-30, L50 mm čierny eloxovaný pre FV panel s rámom 30 mm

• 14x 528265 - Úchyt stredový univerzálny U-24, L50 mm eloxovaný čierny pre FV panel

• 18x 509268 - Skrutka M8x30 imbus DIN 912, A2 nerez

• 18x 509296 - Posuvný prvok do drážky M8, pružinová guľôčka, nerez A2

• 14x 510715 - Uzemňovacia kontaktná podložka pre fotovoltické zariadenia, zliatina hliníka

🔧 Montážny postup (Fixácia a pospájanie):

1. Príprava matíc: Do hornej drážky hliníkových profilov nacvaknite posuvné prvky s pružinovou guľôčkou (509296). Guľôčka zabezpečí, že matica nebude zosúvať nadol a zostane tam, kde ju potrebujete.

2. Krajné panely: Uložte prvý panel na profily. Na vonkajšiu hranu nasuňte krajný Z-úchyt (528254), preveďte imbusovú skrutku do matice s guľôčkou a dotiahnite. To isté urobte na spodnom profile.

3. Stredové úchyty a uzemnenie: Z druhej strany panelu vložte do drážky stredový U-úchyt (528265). Pod tento úchyt položte uzemňovaciu kontaktnú podložku (510715). Prisúvajte druhý panel tak, aby z oboch strán zaliezol pod krídelká stredového úchytu. Pri pevnom dotiahnutí skrutky sa hroty podložky "zahryznú" do eloxu oboch panelov aj profilu pod nimi – tým ich elektricky prepojíte!

4. Dokončenie radu: Postup opakujte. Posledný, piaty panel zakončíte opäť krajnými Z-úchytmi. (Pozor: Uťahovací moment býva okolo 14 Nm).



D. Elektroinštalácia a bezpečnosť

Vzhľadom na to, že systémy pre solárny ohrev vody pracujú s vysokým jednosmerným (DC) napätím (6 panelov Trina v sérii dáva napätie naprázdno Voc až cca 310 V), je zodpovedajúca elektro-ochrana absolútnou nevyhnutnosťou, a to ako z hľadiska funkčnosti, tak platných noriem.

Obsah balenia:

• 1x 561046 - Rozvádzač VCX PROFI T2 (C) DC 1000V pre 1 string IP65 certifikovaný (Predzapojený box s certifikovaným zvodom prepätia a DC istením).

🔧 Montážny postup (Bezpečnosť a elektro):

1. Umiestnenie rozvádzača: Box s krytím IP65 nainštalujte na vhodné, dobre prístupné miesto na trase medzi solárnymi panelmi a zariadením na ohrev vody (meničom).

2. Pripojenie panelov: Káble vedúce od série solárnych panelov (stringu) pripojte do príslušných vstupných svoriek v rozvádzači (dbajte na správnu polaritu + a -).

3. Výstup do meniča: Z výstupných svoriek rozvádzača veďte káble priamo do vášho zariadenia na ohrev vody (napr. jednotka VOLT GREEN BOOST).

4. Uzemnenie: Nezabudnite pripojiť uzemňovaciu svorku zvodu prepätia na hlavnú ochrannú prípojnicu (HOP) alebo uzemnenie objektu.



Upozornenie k elektroinštalácii a práci na streche: Zatiaľ čo mechanickú montáž zvládne zručný kutil, finálne elektrické prepojenie, kontrolu istenia a pripojenie uzemňovacích bodov by mala vždy vykonávať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou. Pri práci vo výškach dbajte na maximálne zásady bezpečnosti práce a používajte istiace prvky.

(Poznámka: Solárne káble a konektory MC4 na prepojenie panelov sú súčasťou solárnej sady alebo sa dokupujú zvlášť v metráži podľa reálnej vzdialenosti na vašom dome – nájdete ich v odporúčanom príslušenstve).


FAQ — Časté otázky zákazníkov


1. Sú v balení solárne káble a konektory MC4? Nie, solárne káble a konektory MC4 na prepojenie panelov s rozvádzačom nie sú súčasťou tejto konštrukčnej sady. Obstarávajú sa vždy zvlášť v metráži presne podľa reálnej inštalačnej vzdialenosti na vašom dome.

2. Bude tento set sedieť aj na iné panely ako TRINA 455Wp? Set je dimenzovaný šírkou profilov a veľkosťou úchytov (presne na 30 mm) pre 6 panelov TRINA Vertex S. Pre iné panely s odlišnou šírkou alebo hrúbkou rámu (napr. bežných 35 mm) nebudú montážne úchyty bezpečne a správne mechanicky pasovať.

3. Ako sa spájajú 3,6m hliníkové profily do požadovanej celkovej dĺžky? V balení sú priložené dve 120mm profilové spojky, ktoré sa z polovice zasunú do zadnej drážky prvej lišty, priloží sa druhá lišta a spoj sa pevne zaistí pribalenými nerezovými skrutkami s límcovými maticami. Zvyšný presah profilu sa následne jednoducho odreže na streche.

4. Zvládnem montáž elektrického rozvádzača svojpomocne? Rozvádzač VCX PROFI je síce dodávaný plne predzapojený, ale fyzické pripojenie solárneho stringu (kde vzniká nebezpečné napätie až 315 V DC), revíznu kontrolu istenia a pripojenie uzemňovacích bodov musí z bezpečnostných aj prísnych legislatívnych dôvodov vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.

5. Prečo je v balení pre 6 panelov práve 18 strešných hákov? Pri vertikálnej orientácii panelov sa krokvy pod škridlami nachádzajú spravidla každých 80–100 cm. Pre bezpečné ukotvenie jednej necelých sedem metrov dlhej lišty je potrebných približne 9 kotevných bodov na každú lištu (celkom teda 18 hákov pre kompletnú nosnú vrstvu).
