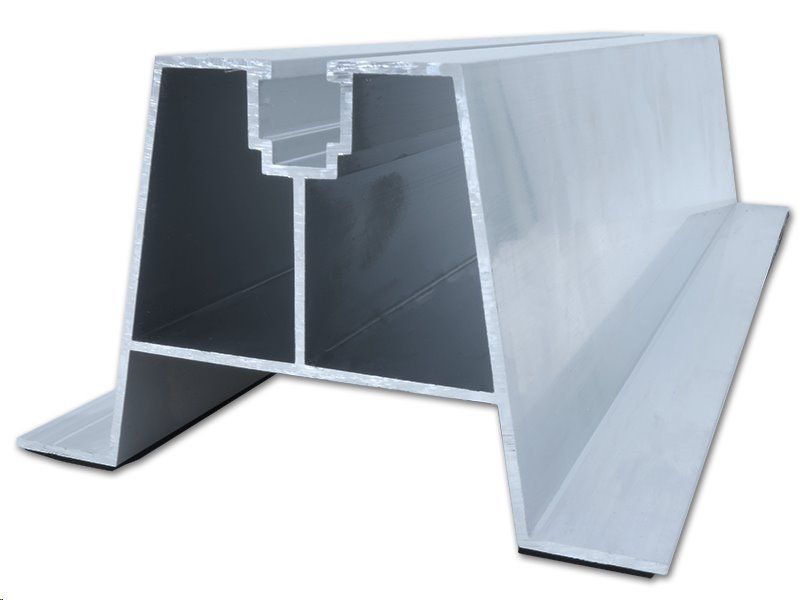

Montážny hliníkový profil H-70 dĺžka 330 mm, výška 70 mm, EPDM, trapezový mostík

Montážny hliníkový profil H-70 – ideálne riešenie pre pevnú a efektívnu inštaláciu fotovoltaických panelov

Montážny hliníkový profil H-70 s dĺžkou 330 mm a výškou 70 mm (trapézový mostík) umožňuje jednoduchú a bezpečnú inštaláciu solárnych panelov na trapézové plechy, plechové strechy alebo vlnité krytiny.

Profil je špeciálne prispôsobený na upevnenie FV panelov pomocou stredových a koncových úchytov, čo zaisťuje vysokú stabilitu a dlhú životnosť celej montáže.


Výhody montážneho profilu H-70


✔ Efektívne odvetranie panelov – výška 70 mm umožňuje voľné prúdenie vzduchu pod panelmi, čím zaisťuje lepšie chladenie a vyššiu účinnosť fotovoltaického systému.

✔ Univerzálne použitie – vhodný na montáž na trapézové plechy, plechové strechy a vlnité krytiny, čo zvyšuje variabilitu inštalácie.

✔ Vysoká pevnosť a stabilita – špeciálne navrhnutý prierez profilu zvyšuje jeho mechanickú odolnosť a zabraňuje deformáciám.

✔ Rýchla a jednoduchá inštalácia – horný kanál s guličkovou posuvnou drážkou M8 umožňuje jednoduché uchytenie svoriek pomocou imbusových skrutiek a štvorcových matíc.

✔ Odolnosť voči poveternostným podmienkam – vyrobený z kvalitnej hliníkovej zliatiny EN-AW-6063 s úpravou T6, ktorá je ľahká, pevná a odolná proti korózii.

✔ Tesniaca EPDM guma – kontaktné plochy s krytinou strechy sú opatrené samolepiacou gumou, ktorá eliminuje prienik vody a zaisťuje spoľahlivé uchytenie.

✔ Flexibilná montáž – možnosť vytvorenia otvorov podľa potreby, čo umožňuje prispôsobenie rôznym typom striech a montážnych podmienok.

✔ Nízka hmotnosť – vďaka použitiu hliníka je profil ľahký, čo uľahčuje manipuláciu a minimalizuje zaťaženie strechy.


Perfektné odvetranie a chladenie panelov

Vďaka výške 70 mm medzi fotovoltaickými panelmi a strešnou konštrukciou sa vytvára voľný priestor na prúdenie vzduchu, ktorý zaisťuje účinné chladenie panelov. Nižšia prevádzková teplota panelov znamená vyššiu efektivitu a dlhšiu životnosť solárneho systému.

Pevná a odolná konštrukcia

Montážny profil je vyrobený z hliníkovej zliatiny EN-AW-6063 s úpravou T6, ktorá spĺňa prísne normy PN-EN 573-3:2019 a PN-EN 755-2:2016. Špeciálny tvar prierezu zaisťuje vysokú pevnosť prvku, čo prispieva k lepšej odolnosti proti mechanickému namáhaniu a poveternostným podmienkam.

Tesnenie a jednoduchá montáž

Profil je vybavený samolepiacou tesniacou gumou EPDM, ktorá eliminuje možnosť prieniku vody medzi strechou a montážnou konštrukciou. Pre jednoduchú inštaláciu je profil opatrený špeciálnou drážkou na presné polohovanie skrutiek.

Flexibilné možnosti pripevnenia

Montážne prvky je možné upevniť pomocou bimetalových samorezných skrutiek alebo ďalších odporúčaných upevňovacích prvkov. Horný kanál umožňuje upevnenie svoriek pomocou imbusových skrutiek a štvorcových matíc M8, čo zaisťuje pevné spojenie panelov s montážnou lištou.


Technické špecifikácie:


• Výška: 70 mm *(zaisťuje efektívne odvetranie panelov a pevné uchytenie)
• Dĺžka: 330 mm ± 5 mm *(jednoduchá manipulácia a inštalácia)
• Šírka základne: 114 mm *(poskytuje stabilnú oporu na upevnenie)
• Hrúbka: 1,4 mm *(dostatočná pevnosť pri nízkej hmotnosti)
• Materiál: Hliník triedy EN-AW-6063 (zliatina T6) *(odolný proti korózii a mechanickému namáhaniu)


Montážny profil H-70 predstavuje spoľahlivé, ľahké a pevné riešenie pre rýchlu a stabilnú inštaláciu fotovoltaických panelov na strechu.

Montáž montážneho profilu H-70


✔ Upevnenie svoriek – svorky sa pripevňujú do horného kanála s guličkovou posuvnou drážkou M8, čo umožňuje rýchlu a presnú inštaláciu (odporúčané príslušenstvo: kód produktu 509296 – štvorcové matice M8).

✔ Bezpečné ukotvenie – k podkladu sa profil upevňuje pomocou 4 bimetalových samorezných skrutiek, ktoré zaisťujú pevné spojenie a odolnosť voči vibráciám a poveternostným podmienkam (odporúčané príslušenstvo: kód produktu 511246).

✔ Tesniaca ochrana – kontaktné plochy profilu sú opatrené samolepiacou páskou s tesniacou gumou EPDM, ktorá eliminuje prienik vody a chráni strešnú konštrukciu pred poškodením.

💡 Jednoduchá montáž – vďaka jednoduchému upevneniu a prispôsobeniu profilu je inštalácia rýchla a efektívna.
