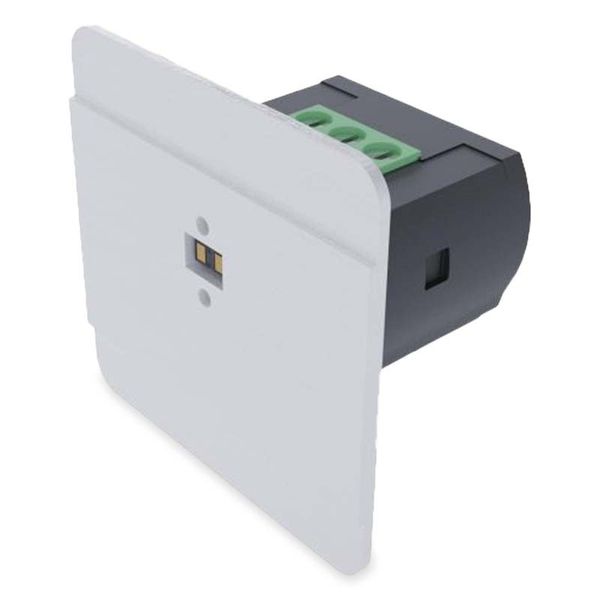

Laserový senzor pohybu F&F DRL-12-1 mini 12V DC biely

Laserový senzor pohybu DRL-12-1

Diskrétne riadenie nízkonapäťového osvetlenia vďaka ToF technológii

DRL-12 je laserový senzor určený na ovládanie nízkonapäťového osvetlenia, najmä na chodbách a schodiskách.

KĽÚČOVÉ VLASTNOSTI

• Ultra-kompaktné rozmery 45 × 45 mm - Diskrétny, super-tenký a minimalistický predný panel prirodzene splynie s architektúrou sokla alebo schodiskovej steny.

• ToF laserová detekcia - Na rozdiel od plošných PIR senzorov reaguje presne na zadanú vzdialenosť a bezchybne ignoruje blízky pohyb mimo vyznačenú zónu.

• Kompletné balenie s krabicou Ø 35 mm - Odpadá zložité a frustrujúce zháňanie atypických malých inštalačných boxov, presná krabička je súčasťou dodávky.

• Napájanie a spínanie 12/24 V DC - Ideálna voľba pre moderné LED systémy, priamo zvláda spínať záťaž až do 4 A (bez inštalácie externých relé).

• Funkcia mäkkého štartu a stopu - Svetlo pri detekcii neblikne skokovo, ale plynule nabieha a zhasína, čo v noci citelne chráni zrak pred agresívnym oslnením.

• Priama spolupráca s automatmi AS-225 - Senzor je vnútorne plne pripravený na hladkú integráciu do kaskádových systémov pre postupné nasvecovanie schodov.

• Senzor okolitého jasu 2–500 lx - Inteligentne zabraňuje zbytočnému svieteniu počas slnečného dňa, čím užívateľovi dramaticky šetrí poplatky za elektrinu.

• Nízky kľudový príkon 0,3 W - Extrémne úsporný hardvér v pohotovostnom režime nijako dlhodobo nezaťažuje a nezohrieva permanentne pripojený zdroj.

Pri návrhu nasvietenia chodieb, koridorov alebo otvorených schodísk pomocou populárnych LED pásikov často narazíte na dva zásadné problémy - klasické PIR senzory zbytočne spínajú už pri púhom prechode okolo spodnej podesty a ich masívny dizajn s veľkou plastovou kopulou esteticky narúša moderný interiér. F&F DRL-12 oba tieto nedostatky úplne eliminuje. Na presnú detekciu využíva pokročilú ToF (Time of Flight) laserovú technológiu, ktorá vďaka odrazu lúča na milimetre presne ohraničí aktívnu zónu. Svetlo tak zopne výhradne vtedy, keď reálne vstúpite na schod. Celá technológia je navyše neviditeľne vtlačená do ultra-kompaktného tela s pohľadovou časťou o veľkosti púhych 45 × 45 mm.

Tento model je účelovo navrhnutý na priamu prácu v nízkonapäťových systémoch s napájaním 9 až 27 V DC. Dokáže priamo a bezpečne spínať svetelné okruhy s maximálnou záťažou 4 A, čo bez problému uspokojí štandardnú metráž inštalovaných LED pásikov. Unikátnym prvkom výbavy je natívna podpora funkcie mäkkého štartu a vypnutia (Soft start/stop) pre vizuálne komfortné a elegantné rozsvietenie. Vďaka plynule nastaviteľnému dosahu 0,1 až 2 metre a stopercentnej kompatibilite s chytrými kaskádovými automatmi F&F AS-225 prináša na trh prémiové riešenie riadenia svetiel. Aby bola zapustená montáž dokonale hladká, nájdete priamo v balení špeciálnu inštalačnú krabicu s priemerom 35 mm.

Presný výkon nezávislý od okolitých teplôt

Bežné infračervené čidlá počas letných mesiacov pod náporom horúčavy často strácajú citlivosť na teplo ľudského tela. Samotná koncepcia ToF s pevnou vlnovou dĺžkou 940 nm je však k teplotným výkyvom ľahostajná. Čistú vzdialenosť k prechádzajúcej osobe meria za každej situácie rovnako rýchlo, čo zaručuje špičkovú spoľahlivosť od -10 °C do +45 °C. Vzhľadom na to, že sa senzor často integruje tesne nad podlahu alebo do sadrokartónu, kládol výrobca vysoký dôraz na bezpečnosť. Zariadenie je osadené integrovanou tepelnou ochranou chrániacou komponenty proti prehriatiu a napriek obrovskému výkonu pre záťaž až 4 A udržuje v kľudovom režime príkon púhych 0,3 W.

Inovatívne nasadenie v moderných inštaláciách

Až budete realizovať dizajnové otvorené schodiská s podsvietenými LED stupňami, oceníte práve spojenie miniatúrnej 45mm hlavy a plynulého nábehu (Soft start). Po fyzickom pretnutí detekčného lasera tesne na hrane schodiska vás inštalované osvetlenie neľakne ostrým zábleskom, ale pozvoľne rozžiari celý priestor. Ak modul sériovo pripojíte na špičkový kaskádový automat F&F AS-225, premeníte obyčajné schody na ohromujúci dynamický systém, kde sa svietidlá spínajú presne krok za krokom, tak ako postupujete do poschodia. Zatiaľ čo senzor spoľahlivo registruje vašu chôdzu, pohyb detí len o pár centimetrov ďalej vo vstupnej hale s prehľadom ignoruje.

Pre koho je produkt určený

Vzhľadom na extrémne diskrétne vizuálne poňatie s plochou púhych 45 × 45 mm si senzor vysoko obľúbili predovšetkým interiéroví dizajnéri a architekti, ktorí sa tak elegantne vyhýbajú nutnosti použiť vo svojom návrhu klasické veľké a rušivé senzory na stenu. Prirodzenou cieľovou skupinou sú skúsení elektrikári a systémoví integrátori, pre ktorých je inštalácia uľahčená dodávanou 35mm krabičkou a jasnou kompatibilitou so systémami 12/24V. Bez nadhľadu ho však zapoja aj všetci majitelia rodinných domov, ktorí si v rámci kutilských úprav chcú vytvoriť efektné, spoľahlivé a architektonicky čisté nasvietenie schodiska bez rozsiahlejšieho murárskeho sekania.

TECHNICKÉ ŠPECIFIKÁCIE

• Napájanie: 9 až 27 V DC
• Maximálne zaťaženie kontaktu: 4 A
• Príkon: 1 W
• Spotreba energie v kľudovom stave: 0,3 W
• Nastaviteľný dosah: 0,1 - 2 m
• Nastaviteľný čas zopnutia: 0 až 10 min
• Rozsah citlivosti: 2 až 500 lx
• Uhol pokrytia: ±18°
• Typ detekcie: ToF laserový senzor
• Vlnová dĺžka: 940 nm
• Zabezpečenie: trieda 1
• Prevádzková teplota: -10 až 45 °C
• Pripojenie: skrutkové svorky 2,5 mm²
• Krytie: IP30
• Rozmer: vonkajší 45 × 45 × 1,5 mm / vnútorný ø35 × 45 mm
• Montáž do prístrojovej krabice ø35 mm - je súčasťou balenia
• Prevedenie vo farbe - biela

FAQ — Časté otázky zákazníkov

1. Môžem týmto miniatúrnym senzorom spínať priamo klasické 24V LED pásiky na schodisku? Áno. Senzor DRL-12 je od začiatku konštruovaný práve pre túto spínaciu aplikáciu. Dokáže stabilne pracovať s prevádzkovým napätím 9-27 V DC a disponuje výstupom zaťažiteľným až 4 A. S prehľadom tak obslúži lokálne schodiskové pásiky s príkonom až 96 W (na 24V).

2. Je v balení naozaj inštalačná krabička, alebo si ju musím na montáž dokúpiť zvlášť? Špeciálna zapustená krabica o úzkom priemere 35 mm a hĺbke 45 mm je plnohodnotnou a bezplatnou súčasťou balenia. Nemusíte teda obchádzať stavebniny a zháňať po regáloch zodpovedajúci atypický box, ale môžete ihneď začať so zabudovaním do muriva.

3. Ako v praxi funguje mäkký štart (Soft start) a nepotrebujem k nemu ďalší externý ovládač? Funkcia plynulého a elegantného rozsvecovania a zhasínania je vložená priamo do hardvérovej logiky senzora. Riadiaci modul sám reguluje hodnotu spínaného výstupu na svorkách tak, aby sa LED diódy rozžiarili jemne, žiadny prídavný stmievač navyše inštalovať nemusíte.

4. Môžem tento nenápadný model prepojiť s kaskádovými riadiacimi automatmi na svietenie schodov? Úplne bez problémov. Prístroj je v jadre vyvinutý na natívnu obojsmernú spoluprácu s obľúbenými schodiskovými automatmi F&F AS-225 a AS-225D, s ktorými dokáže tvoriť dizajnovo čistý inteligentný systém na riadené nasvecovanie každého schodu zvlášť.

5. Nehrozí, že by neviditeľný laserový lúč senzora poškodil zrak detí alebo zvierat? Rozhodne nie. Emitor vo vnútri senzora vyžaruje len úplne neviditeľné infračervené svetlo o frekvencii 940 nm. Táto hodnota je medzinárodne certifikovaná do najprísnejšej bezpečnostnej triedy 1, čo znamená absolútnu neškodnosť pre očnú sietnicu za každej situácie.

6. Čo sa stane s ovládaným svetlom, keď do zóny merania natrvalo postavím veľký kvetináč? Ak statická fyzická prekážka neplánovane vnikne do presne odmeranej vzdialenosti (napr. 1 m od steny), senzor ju začne logicky vyhodnocovať ako narušiteľa. Udrží teda váš spínaný okruh v chode presne po nastavený čas časovača, a to až do chvíle jej odstránenia.

7. Bude senzor fungovať spoľahlivo aj blízko dverí, ktorými ráno svieti ostré a priame slnko? Extrémne silné a priame protisvetlo, ako je nízke ranné slnko žiariace presne v priamej osi objektívu, môže u citlivej ToF technológie vzácne spôsobiť krátke zníženie presnosti dosahu. Snažte sa preto optiku senzora orientovať vždy aspoň do mierneho uhla od skla okien.
