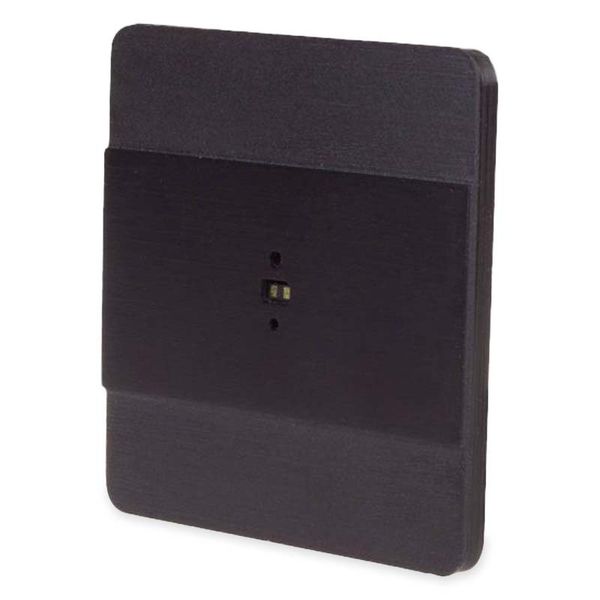

Laserový senzor pohybu F&F DRL-60-230-9 230 V AC čierny

Laserový senzor pohybu DRL-60-230-9

Spoľahlivé riadenie osvetlenia vďaka ToF technológii

DRL-60-230 je laserový senzor vzdialenosti určený na priame ovládanie svetelných obvodov 230 V AC, najmä na chodbách a schodiskách.


KĽÚČOVÉ VLASTNOSTI

• ToF laserová detekcia - Na rozdiel od starších PIR senzorov reaguje výhradne na fyzicky zadanú vzdialenosť a bezpečne ignoruje akýkoľvek okolitý pohyb mimo vyznačenej zóny.
• Nastaviteľný dosah 0,1–2 m - Poskytuje projektantom a elektrikárom presné ohraničenie hliadanej oblasti, nezaregistruje teda pohyb vo vzdialenejšej časti obývacej izby.
• Senzor okolitého jasu 2–500 lx - Zabraňuje zbytočnému chodu osvetlenia počas denného slnečného svetla, čím domácnostiam aj firmám výrazne šetrí náklady na elektrickú energiu.
• Nastaviteľný čas sepnutia 0–10 minút - Udrží konkrétnu zónu nasvietenú dostatočne dlho pre bezpečný a pokojný prechod zamestnancov.
• Izolovaný reléový výstup - Zabezpečuje širokú kompatibilitu s pripojením na 230 V AC, alebo prepojenie ako bezpotenciálový kontakt pre moderné PLC a inteligentnú domácnosť.
• Priame spínanie záťaže do 8 A - Konštrukcia s odolným relé zvládne spínať dlhé sekcie LED pásikov aj výkonnejšie schodiskové svietidlá bez nutnosti prídavných stykačov.
• Jednoduchá montáž do KU68 (Ø 60 mm) - Mechanické prevedenie nevyžaduje zháňanie špeciálnych inštalačných boxov, modul pasuje do drvivej väčšiny bežných elektrikárskych krabíc pod omietkou.
• Integrovaná tepelná ochrana - Interné obvody nepretržite chránia modul pred nebezpečným prehriatím vnútri krabice, a tým dramaticky predlžujú celkovú životnosť komponentov.
• Viditeľná signalizačná LED dióda - Okamžitá vizuálna odozva na čelnom paneli značne urýchľuje prvotnú inštalačnú kalibráciu a neskoršiu servisnú diagnostiku funkčnosti.

Pri návrhu osvetlenia chodieb alebo otvorených schodísk inštalatéri často narážajú na problém s klasickými PIR senzormi, ktoré spínajú aj vtedy, keď človek prejde iba okolo spodnej podesty. To spôsobuje zbytočnú spotrebu energie a rušivé blikanie svetla v noci. F&F DRL-60-230 tento problém efektívne eliminuje nasadením pokročilej ToF (Time of Flight) laserovej technológie. Senzor na základe presného merania času odrazu svetelného lúča od prekážky spoľahlivo určí vzdialenosť prechádzajúcej osoby a zabezpečí spínanie výhradne v detekčnej zóne, ktorú si sami milimetrovito definujete.

Toto inštalačné riešenie je postavené na izolovanom reléovom výstupe, čo zaručuje nielen priame spínanie 230V záťaže až do 8 A (AC-1), ale umožňuje aj úplne hladkú integráciu do systémov inteligentnej automatizácie budov. Vďaka plynule nastaviteľnému dosahu 0,1 až 2 metre a vkusne integrovanému senzoru jasu (2–500 lx) sepne hlavné osvetlenie iba vtedy, keď je na chodbe skutočne tma a osoba reálne prekročí definovanú vzdialenosť na konkrétnom schode. Estetickú montáž navyše uľahčujú kompaktné rozmery pre bežné štandardné inštalačné krabice s priemerom 60 mm (KU68).

Výkon nezávislý od okolitých teplôt

Zatiaľ čo tradičné infračervené pohybové senzory veľmi často strácajú počas parných letných dní citlivosť na tepelné zdroje, technická koncepcia ToF s pevnou vlnovou dĺžkou 940 nm meria čistú vzdialenosť výhradne na báze rýchleho návratu lúča. Tým je dosiahnutá špičková spoľahlivosť od -10 °C do +45 °C bez ohľadu na ročné obdobie. Napriek tomuto vysokému výkonu vykazuje senzor pri nepretržitom napájaní pokojovú spotrebu maximálne 0,5 W. Stabilita sepnutia je navyše chránená izolovaným kontaktom s jasnou a rýchlou odozvou pre spínané okruhy, čo eliminuje takzvané falošné prekmitávanie stykačov.

Inovatívne nasadenie v moderných inštaláciách

Pri realizácii architektonických otvorených schodísk v obývacích priestoroch plne využijete veľmi úzky detekčný uhol merania ±18°. Ak dospelý človek prejde rozľahlou halou iba meter od inštalovaných schodov, prístroj tento pohyb úplne ignoruje. Až pri fyzickom pretnutí meraného lúča konkrétne na prvom nástupnom schode dôjde k okamžitej aktivácii hlavných svetiel. Vo veľkom formáte kancelárskych budov s dlhými únikovými chodbami zas s úspechom nasadíte hardvérové časové oneskorenie (0–10 minút). To plynule udrží konkrétnu zónu nasvietenú dostatočne dlho pre bezpečný a pokojný prechod zamestnancov.

Pre koho je produkt určený

Zariadenie prioritne ocenia profesionálni elektrikári a projektanti, ktorí riešia zložitejšie inteligentné inštalácie a často sa stretávajú s technologickými limitmi rozptylu obyčajných PIR senzorov na komplikovaných otvorených schodiskách. Vďaka inštalácii priamo pod omietku do steny a nenápadnému dizajnovému lícovaniu sa hliníkový čelný profil stáva prirodzenou voľbou pre interiérových architektov, ktorí na trhu dlho hľadali minimalistický vzhľad bez výrazných a rušivých plastových kupol. Samozrejme však produkt perfektne poslúži aj koncovým majiteľom rodinných domov, ktorí si chcú spoľahlivo zautomatizovať interiérové nasvietenie bez drahých kompromisov a potrpia si na precíznom sepnutí za akejkoľvek dennej situácie.

TECHNICKÉ ŠPECIFIKÁCIE

• Napájanie: 165 až 265 V AC
• Maximálne zaťaženie kontaktu: 8 A
• Príkon: 1 W
• Spotreba energie v kľudovom stave: 0,5 W
• Nastaviteľný dosah: 0,1 - 2 m
• Nastaviteľný čas sepnutia: 0 až 10 min
• Rozsah citlivosti: 2 až 500 lx
• Uhol pokrytia: ±18°
• Typ detekcie: ToF laserový senzor
• Vlnová dĺžka: 940 nm
• Zabezpečenie: trieda 1
• Prevádzková teplota: -10 až 45°C
• Pripojenie: skrutkové svorky 2,5 mm²
• Krytie: IP30
• Rozmer: vonkajší 80 × 80 × 6,5 mm / vnútorný ø60 × 30 mm
• Montáž do prístrojovej krabice ø60 mm - nie je súčasťou balenia
• Vyhotovené vo farebnom prevedení - čierna

FAQ — Časté otázky zákazníkov

1. Je možné tento konkrétny senzor spárovať s inteligentnou domácnosťou, napríklad so systémom Loxone, Fibaro či Tuya? Áno, izolovaný oddelený reléový výstup bez napätia dovoľuje využiť jednotku ako klasický bezpotenciálový prepínač. Jednoducho ho tak cez integrovaný drôtový vstup privediete do PLC riadiacej centrály.

2. Je emitovaný lúč prístrojového lasera viditeľný voľným okom alebo nebezpečný pri priamom pohľade? Snímač pracuje v neviditeľnom infračervenom spektre s vlnovou dĺžkou 940 nm. Spadá do prísnej medzinárodnej bezpečnostnej triedy 1, čo potvrdzuje úplnú bezpečnosť pre sietnicu u dospelých, detí aj domácich zvierat.

3. Zvládne ToF senzor rovnomerne zachytiť pohyb na naozaj širokom podestovom schodisku? Hardvérový detekčný uhol objektívu tvorí ±18°. Uprostred bežného rezidenčného schodiska do šírky 1,5 metra zachytí prechádzajúcu osobu neomylne. Pri výrazne priestrannejších vstupných halách je nutné montáž optimalizovať k prirodzenej dráhe chôdze.

4. Čo sa reálne stane s osvetlením, keď do zorného poľa umiestnim dekoratívny kvetináč? Ak neočakávaná prekážka (napríklad váza či odložená krabica) zasiahne natrvalo do presne kalibrovanej spínacej vzdialenosti, senzor ju trvalo zaznamená a v súčinnosti s časovačom udrží relé sepnuté až do odstránenia fyzického narušiteľa.

5. Zvládnem týmto relé priamo napájať a ovládať LED pásiky pracujúce s hladinou napätia 24 V? Zariadenie ako také prirodzene neobsahuje interný menič na 24 V. Avšak disponuje čistým bezpotenciálovým kontaktom, takže môžete jeho relé efektívne využiť na spínanie vašej hlavnej 230V vetvy bežiacej priamo k trafu vášho 24V napájacieho zdroja.

6. Smiem namontovať dva moduly presne do rovnakej úrovne na protiľahlé steny dlhej chodby? Výrobca inštalatérom prísne neodporúča mechanicky upevňovať ToF prístroje laserovými senzormi napriamo proti sebe, lúče by vytvárali zmätené interferencie. Prístroje inštalujte striedavo po dĺžke stien alebo pod špecifickým odklonom k zemi.

7. Môže funkcia senzora nepredvídateľne zlyhávať v prípadoch priameho slnečného svetla? Áno, umiestnenie senzora čelom k veľmi silnému svetelnému zdroju (typicky ostré priame slnko odrážajúce sa z okna oproti chodby) vyvoláva u technológie Time of Flight mierne slepé zóny v orientácii. Umiestnite modul opticky bokom k oknu.
