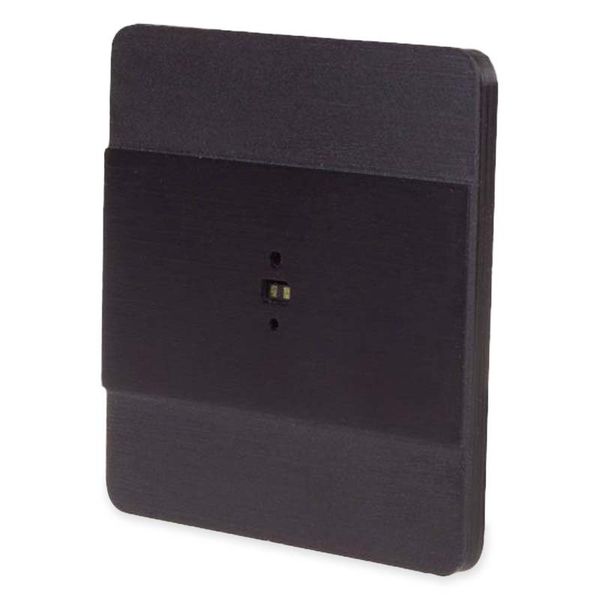

Laserový senzor pohybu F&F DRL-60-12-9 12V DC čierny

Laserový senzor pohybu DRL-60-12-9

Spoľahlivé riadenie osvetlenia vďaka ToF technológii

DRL-60-12 je laserový senzor určený na ovládanie nízkonapäťového osvetlenia, najmä na chodbách a schodiskách.


KĽÚČOVÉ VLASTNOSTI

• ToF laserová detekcia - Na rozdiel od starších PIR senzorov reaguje výhradne na fyzicky zadanú vzdialenosť a bezpečne ignoruje akýkoľvek pohyb mimo vytyčenú zónu.

• Napájanie a spínanie 12/24 V DC - Ideálne pre moderné LED systémy, umožňuje priame spínanie nízkonapäťovej záťaže až do 4 A bez ďalších prevodníkov.

• Funkcia mäkkého štartu a stopu - Svetlo sa nerozsvieti skokovo, ale plynule nabieha a zhasína, čo výrazne zvyšuje komfort pre oči, obzvlášť v noci.

• Nastaviteľný dosah 0,1–2 m - Poskytuje presné ohraničenie hliadanej oblasti, nezaregistruje tak pohyb v nadväzujúcej obývacej izbe alebo na chodbe.

• Spolupráca s automatmi AS-225 - Senzor je hardvérovo pripravený na jednoduchú integráciu do inteligentných kaskádových systémov pre postupné nasvecovanie jednotlivých schodov.

• Senzor okolitého jasu 2–500 lx - Zabraňuje zbytočnému chodu osvetlenia počas dňa, čím domácnostiam aj firmám výrazne šetrí elektrickú energiu.

• Jednoduchá montáž do KU68 (Ø 60 mm) - Mechanické prevedenie nevyžaduje zháňanie špeciálnych boxov, modul pasuje do drvivej väčšiny bežných krabíc pod omietkou.

• Nízka pokojová spotreba 0,3 W - Extrémne úsporná prevádzka v pohotovostnom režime zaručuje minimálne ročné náklady na prevádzku senzorovej siete.

Pri návrhu nasvietenia chodieb, koridorov alebo otvorených schodísk pomocou populárnych LED pásikov narážajú inštalatéri často na problém s klasickými PIR senzormi, ktoré spínajú aj vtedy, keď človek prejde iba okolo spodnej podesty. To spôsobuje zbytočnú spotrebu energie a rušivé blikanie svetla. F&F DRL-60-12 tento problém efektívne eliminuje nasadením pokročilej ToF (Time of Flight) laserovej technológie. Senzor na základe presného merania času odrazu svetelného lúča od prekážky spoľahlivo určí vzdialenosť prechádzajúcej osoby a zabezpečí spínanie výhradne v detekčnej zóne, ktorú si sami milimetrové definujete.

Táto verzia senzora je špeciálne navrhnutá na priamu prácu v nízkonapäťových systémoch s napájaním 9 až 27 V DC. Dokáže tak priamo spínať svetelné okruhy s maximálnou záťažou 4 A, čo je ideálne pre bežné LED pásiky. Unikátnou pridanou hodnotou je podpora funkcie mäkkého štartu a vypnutia (Soft start/stop) pre plynulé a vizuálne príjemné rozsvietenie. Vďaka plynule nastaviteľnému dosahu 0,1 až 2 metre a plnej kompatibilite s kaskádovými schodiskovými automatmi F&F AS-225 a AS-225D predstavuje špičkové riešenie pre moderné interiéry. Montáž uľahčujú kompaktné rozmery pre štandardné inštalačné krabice s priemerom 60 mm (KU68).


Presný výkon nezávislý od okolitých teplôt

Zatiaľ čo tradičné infračervené čidlá často strácajú v letných dňoch citlivosť kvôli okolitým teplotám, koncepcia ToF s pevnou vlnovou dĺžkou 940 nm meria čistú vzdialenosť nezávisle od teplotných výkyvov. Tým je dosiahnutá špičková spoľahlivosť od -10 °C do +45 °C. Pri nízkonapäťových inštaláciách je kľúčové minimalizovať straty a prehrievanie — preto je modul vybavený integrovanou tepelnou ochranou a pri prevádzke odoberá z napájacieho zdroja zanedbateľných 0,3 W. Modul zvládne bezpečne obslúžiť záťaž až 4 A, čo pri 24V systéme predstavuje výkon dostatočný na pokrytie bežného schodiskového nasvietenia (takmer 100 W LED záťaže).

Inovatívne nasadenie v moderných inštaláciách

Pri realizácii architektonických otvorených schodísk s LED pásikmi využijete plynulý nábeh (Soft start). Keď vstúpite do detekčnej zóny, svetlo vás neoslní agresívnym zábleskom, ale elegantne sa v okamihu rozžiari na plný výkon. V spojení s kaskádovým kontrolérom F&F AS-225 potom môžete vytvárať takzvané „bežiace svetlo“, kde každý ďalší schod reaguje s oneskorením. Ak dospelý človek prejde vstupnou halou meter od inštalovaných schodov, úzko smerovaný senzor tento pohyb úplne ignoruje. K aktivácii dôjde až pri jasnom fyzickom pretnutí meraného lúča priamo na prvom nástupnom schode.

Pre koho je produkt určený

Zariadenie je primárne určené pre profesionálnych elektrikárov a projektantov, ktorí navrhujú pokročilé inštalácie s využitím bezpečnejšieho 12V alebo 24V rozvodu a potrebujú jednoduchú prepojiteľnosť s kaskádovými riadiacimi systémami. Vďaka čistej montáži do steny a dizajnovému hliníkovému čelnému profilu sa senzor stáva obľúbenou voľbou pre interiérových architektov, ktorí odmietajú rušivé plastové senzory vystupujúce do priestoru. Produkt však perfektne obslúži aj koncových majiteľov rodinných domov, ktorí si svojpomocne inštalujú inteligentné LED nasvietenie na chodbách a chcú prémiový vzhľad s absolútne presnou spoľahlivosťou sepnutia.


TECHNICKÉ ŠPECIFIKÁCIE

• Napájanie: 9 až 27 V DC
• Maximálne zaťaženie kontaktu: 4 A
• Príkon: 1 W
• Spotreba energie v pokojovom stave: 0,3 W
• Nastaviteľný dosah: 0,1 - 2 m
• Nastaviteľný čas sepnutia: 0 až 10 min
• Rozsah citlivosti: 2 až 500 lx
• Uhol pokrytia: ±18°
• Typ detekcie: ToF laserový senzor
• Vlnová dĺžka: 940 nm
• Zabezpečenie: trieda 1
• Prevádzková teplota: -10 až 45°C
• Pripojenie: skrutkové svorky 2,5 mm²
• Krytie: IP30
• Rozmer: vonkajší 80 × 80 × 6,5 mm / vnútorný ø60 × 30 mm
• Montáž do prístrojovej krabice ø60 mm - nie je súčasťou balenia
• Prevedenie vo farebnom vyhotovení - čierna

FAQ — Časté otázky zákazníkov

1. Môžem týmto senzorom spínať napriamo klasické 24V LED pásiky na schodisku? Áno. Senzor DRL-60-12 je na to priamo uzpôsobený. Pracuje v napäťovom rozpätí 9–27 V DC a disponuje výstupom so záťažou až 4 A, čo spoľahlivo stačí na bežné nasvietenie schodiska (až 96 W pri 24V rozvodoch).

2. Ako v praxi funguje mäkký štart (Soft start) a musím pre neho dokúpiť ďalší modul? Funkcia mäkkého rozsvecovania a zhasínania je u ovládaných svetelných okruhov riešená softvérovo priamo v logike senzora. Modul sám reguluje spínaný výstup tak, aby sa LED zdroj rozžiaril plynule, takže žiadny externý stmievač navyše nepotrebujete.

3. Je možné tento model prepojiť do väčšej kaskády na postupné rozsvecovanie schodov? Úplne bez problémov. Modul je priamo navrhnutý na natívnu spoluprácu so schodiskovými automatmi F&F AS-225 a AS-225D, ktoré sa postarajú o presné načasovanie nasvietenia každého jednotlivého schodiskového stupňa.

4. Je vysielaný laserový lúč senzora nebezpečný pre zrak detí alebo zvierat? Nie, senzor využíva neviditeľné infračervené pásmo 940 nm spadajúce do najprísnejšej bezpečnostnej triedy 1. Je teda úplne bezpečný pre sietnicu aj pri dlhšom a priamom pohľade do tela zariadenia.

5. Zvládne ToF senzor rovnomerne zachytiť pohyb na širšom domovom schodisku? Úzky vyžarovací uhol perfektne obslúži väčšinu štandardných rezidenčných schodísk do šírky približne 1,5 metra. Osobu detekuje úplne spoľahlivo, pre abnormálne široké komerčné haly je však potrebné dbať na umiestnenie v prirodzenom koridore chôdze.

6. Čo sa reálne stane s osvetlením, keď do detekčnej zóny trvalo postavím prekážku, napríklad krabicu? Ak statická fyzická prekážka neplánovane vnikne do presne odmeranej vzdialenosti (napr. 1 m od steny), senzor ju začne logicky vyhodnocovať ako narušiteľa. Udrží teda váš spínaný okruh v chode presne po nastavenú dobu časovača, a to až do chvíle jej odstránenia.

7. Môže na funkčnosť zariadenia negatívne pôsobiť silné slnečné svetlo? Technológia ToF môže zaznamenať drobné interferencie, ak je objektív vystavený extrémne silnému protisvetlu, ako je nízko položené ranné slnko svietiace cez okno napriamo do šošovky. Modul je preto ideálne orientovať aspoň mierne bokom k oknu.
