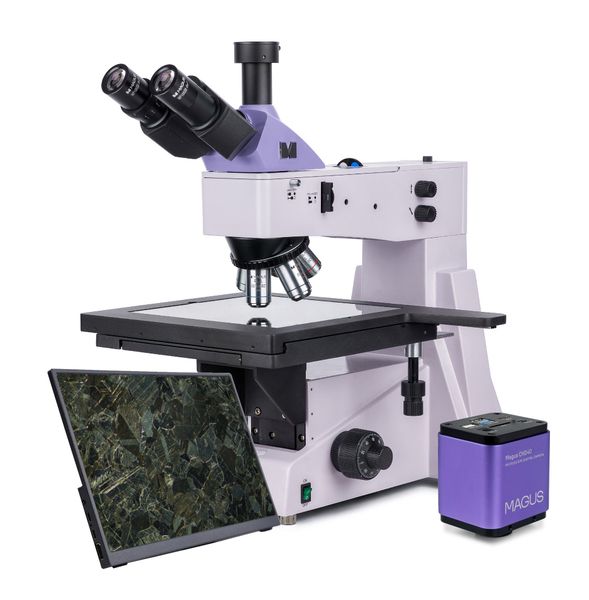

Metalurgický digitálny mikroskop MAGUS Metal D650 BD LCD

Metalurgický digitálny mikroskop MAGUS Metal D650 BD LCD je vhodný na pozorovanie povrchov fotomatiek, integrovaných obvodov, dosiek s plošnými spojmi a ďalších dlhých a širokých objektov. Je vybavený veľkým stolíkom, ktorý ľahko pojme veľké vzorky, a jemným zaostrovaním s hodnotou stupnice 0,7 µm pre vysoko presné pozorovania pri veľkom zväčšení. Techniky mikroskopie v jasnom, tmavom a polarizovanom svetle. Mikroskop je vhodný pre laboratóriá kontroly kvality, výskumné centrá a univerzitné pracoviská.

Digitálny fotoaparát

MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora. Fotoaparát je vybavený 8 Mpx snímačom a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K (3840x2160 px). Pri pripojení cez Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využíva rozhranie HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez pripojenia k počítaču. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát môžete k počítaču pripojiť prostredníctvom rozhrania Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu. Fotoaparát ponúka kombináciu vysokej rýchlosti snímania (počet snímok za sekundu) s veľkou šírkou pásma HDMI. Výsledkom je živý obraz, plynulý záznam bez zamrznutia a nulové oneskorenie medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorenia.

Monitor

Monitor MAGUS MCD40 je navrhnutý na použitie s vizualizačnými systémami mikroskopov MAGUS. Zobrazuje obraz v reálnom čase. Pripája sa k fotoaparátu, ktorý je namontovaný na mikroskope. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Uhlopriečka displeja je 13,3 palca. Matrica IPS poskytuje jasný obraz s veľkými pozorovacími uhlami. Ak sa na displej pozeráte pod uhlom, reprodukcia farieb nie je skreslená. Displej môžete umiestniť na sklopný stojan na stôl alebo na policu, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.

Optika

Trinokulárna hlava má trinokulárny tubus na upevnenie digitálneho fotoaparátu. Gombík na výber svetla/kamery smeruje svetelný lúč na kameru, aby bolo možné robiť jasné a detailné fotografie a videozáznamy, ktoré možno zobraziť na externej obrazovke. Kamera nie je súčasťou základnej konfigurácie. Na ľavom okulári je dioptrický krúžok na nastavenie obrazu.

Rovinné achromatické objektívy so symbolom BD sú navrhnuté špeciálne pre mikroskopické techniky v jasnom a tmavom poli. Ciele majú dlhú pracovnú vzdialenosť. V balení ich je päť, po jednom v každej drážke revolverového nosiča objektívov. V prípade potreby možno ktorýkoľvek nainštalovaný cieľ rýchlo vymeniť za voliteľný. Optika s korekciou do nekonečna a zväčšením od 50x do 800x. Revolverový nosič s objektívmi je orientovaný smerom dovnútra – používateľ vidí objektívy vložené do optickej dráhy.

Osvetlenie

Systém osvetlenia odrazeným svetlom je navrhnutý tak, aby všetky pozorovania boli čo najpodrobnejšie bez ohľadu na použitý objektív a mikroskopické techniky. Zdrojom svetla je 50 W halogénová žiarovka, ktorá vytvára jasné, rovnomerné a teplé osvetlenie. Na nastavenie osvetlenia možno použiť Köhlerovu metódu, k dispozícii sú filtre na podanie farieb a polarizačné zariadenie (vstavaný analyzátor a odnímateľný polarizátor). Zdroj svetla, clonu a poľnú clonu možno vycentrovať. Súčasťou osvetľovacieho systému je aj zariadenie na tmavé pole.

Pracovný stolík a zaostrovací mechanizmus

Zvláštnosťou mikroskopu je veľký stolík s rozmermi 280x270 mm s rozsahom pohybu 204 mm pozdĺž osí X a Y. Zaostrovanie sa nastavuje otáčaním gombíkov na hrubé a jemné zaostrovanie. Ich chod je plynulý a istý a vďaka jemnej hodnote stupnice ostrenia je prevádzka pri vysokom zväčšení presná. Hrubé ostrenie má aretačný gombík a nastavenie tuhosti. Zaostrovacie gombíky sú umiestnené na základni mikroskopu, takže môžete zaujať uvoľnenú a pohodlnú polohu. Ruky môžete položiť na stôl a nedržať ich vo vzduchu.

Príslušenstvo

Ak chcete využiť mikroskop MAGUS Metal 650 BD na maximum, zaobstarajte si ďalšie príslušenstvo: okuláre, objektívy s dlhou pracovnou vzdialenosťou pre svetlé aj tmavé pole, kalibračné sklíčka, digitálne fotoaparáty.

Kľúčové vlastnosti mikroskopu:

• Presné ostrenie: jemné ostrenie má hodnotu 0,7 µm; hrubé ostrenie má aretačný gombík a nastavenie napätia
• Veľký stolík na ľahké pozorovanie dlhých a širokých objektov, veľký rozsah pohybu stolíka pozdĺž dvoch osí
• Rovinná achromatická optika, trinokulárna hlava s rozdeľovačom lúčov 100:0 a 0:100, trinokulárny tubus na inštaláciu kamery
• Zdroj svetla, možnosť vycentrovania clony poľa a clony, nastavenie Köhlerovho osvetlenia, polarizačné zariadenie, sada farebných filtrov, techniky mikroskopie v tmavom poli
• Osvetľovač – 50 W halogénová žiarovka s napájaním 220 V a nastavením jasu
• Voliteľné príslušenstvo

Kľúčové vlastnosti fotoaparátu:

• Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI. Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0.
• Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
• 30 snímok za sekundu na pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia
• Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zabezpečuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CHD40 (digitalni fotoaparat, kábel HDMI (1,5 m), USB 3.0 kábel (1,5 m), USB myš, pamäťová karta SD 32 GB, USB Wi-Fi adaptér (2 ks), napájací adaptér 12 V/1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• LCD monitor MAGUS MCD40
• Základňa s napájacím vstupom, osvetľovačom odrazeného svetla, zaostrovacím mechanizmom, pódiom a revolverovým nosičom objektívov
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 BD WD 1,9 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
• Kalibračné sklíčko
