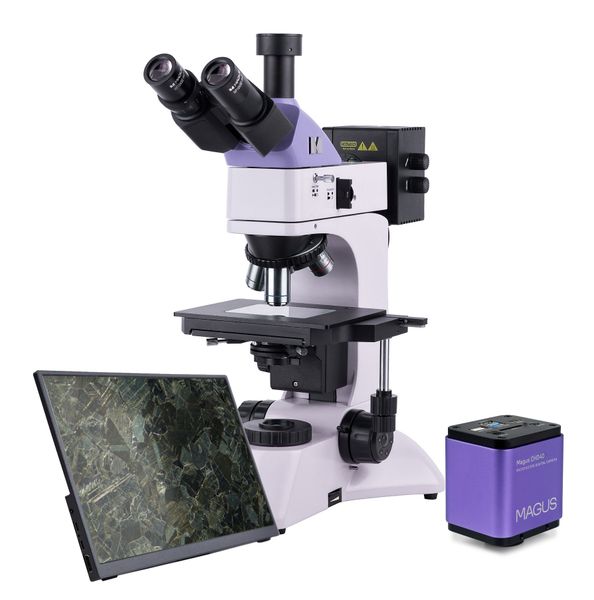

Metalurgický digitálny mikroskop MAGUS Metal D600 BD LCD

Metalurgický digitálny mikroskop MAGUS Metal D600 BD LCD je určený na štúdium objektov v odrazenom svetle pomocou mikroskopických techník v svetlom a tmavom poli a polarizačnej mikroskopie. Tento mikroskop sa používa na skúmanie kovových a polovodičových vzoriek a ďalších plochých a leštených vzoriek s vysokou odrazivosťou. V prechádzajúcom svetle môžete študovať priesvitné vzorky, ako sú tenké vrstvy a častice zachytené na filtroch. Mikroskop možno použiť v metalurgickom a strojárskom priemysle, v strojárskych laboratóriách a laboratóriách na kontrolu kvality i na technických univerzitách.

Digitálny fotoaparát

MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora. Fotoaparát je vybavený 8 Mpx snímačom a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K (3840x2160 px). Pri pripojení cez Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využíva rozhranie HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez pripojenia k počítaču. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát môžete k počítaču pripojiť prostredníctvom rozhrania Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu. Fotoaparát ponúka kombináciu vysokej rýchlosti snímania (počet snímok za sekundu) s veľkou šírkou pásma HDMI. Výsledkom je živý obraz, plynulý záznam bez zamrznutia a nulové oneskorenia medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorenia.

Monitor

Monitor MAGUS MCD40 je navrhnutý na použitie s vizualizačnými systémami mikroskopov MAGUS. Zobrazuje obraz v reálnom čase. Pripája sa k fotoaparátu, ktorý je namontovaný na mikroskope. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Uhlopriečka displeja je 13,3 palca. Matrica IPS poskytuje jasný obraz s veľkými pozorovacími uhlami. Ak sa na displej pozeráte pod uhlom, reprodukcia farieb nie je skreslená. Displej môžete umiestniť na sklápací stojan na stôl alebo na policu, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.

Optika

Trinokulárna hlava má trinokulárny tubus, v ktorom je upevnený digitálny fotoaparát. Rozdeľovač lúčov smeruje svetlo do fotoaparátu, k dispozícii sú dve polohy: 100:0 a 0:100. Svetelný lúč prechádza po celej dĺžke buď do okulárov, alebo do trinokulárneho tubusu. Krúžok na nastavenie dioptrií je na ľavom okulári.

Zväčšenie mikroskopu v základnej konfigurácii je 50–400x. Prídavné objektívy a okuláre zväčšujú rozsah zväčšenia. Mikroskop používa rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou pre mikroskopické techniky v svetlom aj tmavom poli. V revolverovom nosiči je päť slotov na montáž objektívov – štyri objektívy sú súčasťou dodávky a jeden slot je voliteľný. Revolverový nosič s objektívmi je orientovaný smerom dovnútra – používateľ vidí objektív vložený do optickej dráhy.

Osvetlenie

Osvetľovacia sústava používa halogénové žiarovky s teplým svetlom, ktoré nespôsobujú únavu očí ani pri dlhodobej práci. Výkon osvetľovacej sústavy s prechádzajúcim svetlom je 30 W a výkon osvetľovacej sústavy s odrazeným svetlom je 50 W, čo zaisťuje pohodlnú prácu pri mikroskopovaní v tmavom poli.

Osvetľovacia sústava na pozorovanie v odrazenom svetle obsahuje: zariadenie pre tmavé pole, polarizačné zariadenie, stredovo nastaviteľné poľné a apertúrne clony pre Köhlerovu metódu osvetlenia a farebné filtre. Zdroj svetla možno tiež vystrediť.

Osvetľovacia sústava na pozorovanie v prechádzajúcom svetle obsahuje: kondenzor s odklápacou šošovkou pre objektívy s malým zväčšením a apertúrnu a poľnú clonu pre Köhlerovu metódu.

Pracovný stolík a zaostrovací mechanizmus

Vzorka sa posúva so stolíkom pozdĺž dvoch osí. Výška skúmanej vzorky by nemala presiahnuť 20 mm. Pre prácu s priesvitnými vzorkami je stolík vybavený priehľadnou sklenenou doskou.

Zaostrovanie sa nastavuje koaxiálnymi gombíkmi pre hrubé a jemné zaostrovanie, ktoré sú umiestnené na každej strane v spodnej časti mikroskopu. Vďaka tomu môže pozorovateľ položiť ruky voľne na stôl a nedržať ich vo vzduchu. Mechanizmus hrubého zaostrovania má na pravej strane aretačný gombík a na ľavej strane nastavenie tuhosti.

Príslušenstvo

Sortiment príslušenstva kompatibilného s mikroskopom MAGUS Metal 600 BD zahŕňa: objektívy s dlhou pracovnou vzdialenosťou na pozorovanie v svetlom a tmavom poli, okuláre, kalibračné sklíčka a digitálne fotoaparáty.

Kľúčové vlastnosti mikroskopu:

• Pozorovanie nepriehľadných plochých leštených vzoriek do 20 mm v odrazenom svetle pomocou mikroskopických techník pozorovania v svetlom a tmavom poli a polarizačnej mikroskopie
• Pozorovanie priesvitných vzoriek v prechádzajúcom svetle
• Trinokulárny tubus na upevnenie digitálneho fotoaparátu a rozdeľovač lúčov s dvoma polohami (100:0 a 0:100)
• Rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou; BD znamená svetlé aj tmavé pole
• Osvetľovacia sústava na pozorovanie v prechádzajúcom svetle – 30 W halogénová žiarovka, osvetľovacia sústava na pozorovanie v odrazenom svetle – 50 W halogénová žiarovka zaisťuje pohodlnú prácu pri mikroskopovaní v tmavom poli
• Köhlerovo osvetlenie (odrazené svetlo) s možnosťou vystredenia svetelného zdroja, poľné a apertúrne clony; farebné filtre
• Köhlerovo osvetlenie (prechádzajúce svetlo) s Abbeho kondenzorom s možnosťou vystredenia a výškového nastavenia, výklopná šošovka kondenzora pre objektívy s malým zväčšením
• Široká škála plne kompatibilných okulárov a objektívov

Kľúčové vlastnosti fotoaparátu:

• Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI. Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0.
• Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
• 30 snímok za sekundu na pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia
• Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m), USB 3.0 kábel (1,5 m), USB myš, pamäťová karta SD 32 GB, USB Wi-Fi adaptér (2 ks), napájací adaptér 12 V/1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• LCD monitor MAGUS MCD40
• Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Priehľadná doska pracovného stolíka
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Sieťový kábel osvetľovacej sústavy na pozorovanie v odrazenom svetle
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 BD WD: 1,9 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100х/0,85 (suchý) BD WD: 0,4 mm
• Kalibračné sklíčko
