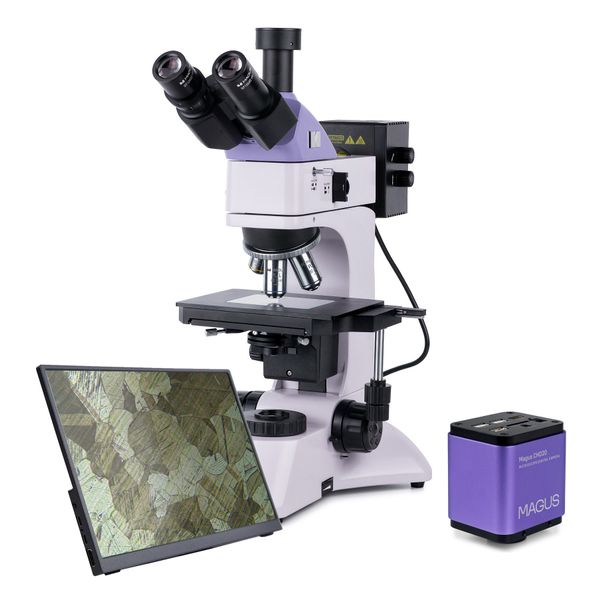

Metalurgický digitálny mikroskop MAGUS Metal D600 LCD

Metalurgický mikroskop MAGUS Metal D600 LCD je určený na štúdium nepriehľadných vzoriek (kovov, zliatin, náterov, polovodičových a ďalších materiálov) v odrazenom svetle pomocou techník mikroskopie v svetlom poli a polarizačnej mikroskopie. Môžete študovať mikroštruktúry na plochých a leštených vzorkách. Osvetlenie prechádzajúcim svetlom umožňuje pod mikroskopom skúmať aj častice zachytené na filtroch a priesvitné materiály (napr. tenké vrstvy). Mikroskop je vhodný na výskum a analýzy vykonávané geológmi, metalurgmi, inžiniermi, archeológmi a odborníkmi v ďalších vedných odboroch.

Digitálny fotoaparát

Digitálny fotoaparát MAGUS CHD20 je vybavený 2 Mpx snímačom a vytvára realistické snímky Full HD v rozlíšení 1920x1080 px. Fotoaparát sa vyznačuje vysokou citlivosťou na svetlo, ktorá je vhodná na prácu pri žiarivkovom svetle. Vďaka použitiu mozaikových filtrov základných farieb R, G, B je dosiahnutý nízky tmavý prúd a čistý obraz. Fotoaparát využíva rozhranie HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez počítača. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Na pripojenie fotoaparátu k počítaču je k dispozícii ďalšie rozhranie USB 2.0. Video sa nahráva rýchlosťou 60 alebo 50 snímok za sekundu v závislosti od výstupného rozhrania. Fotoaparát kombinuje vysoký počet snímok za sekundu a veľkú šírku pásma HDMI, a preto sú videá živé bez zamŕzania alebo medzier medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorenia.

Monitor

Monitory MAGUS MCD pracujú v kombinácii s fotoaparátmi MAGUS CHD a tvoria kompletný zobrazovací systém pre mikroskopy MAGUS.
Pripojenie k fotoaparátu prebieha prostredníctvom jeho rozhrania HDMI. Monitor zobrazuje obrázky v reálnom čase. Jeho IPS LCD displej má široký pozorovací uhol, vysoký jas a dobrý kontrast. Pri pohľade na obrazovku aj z veľkého uhla nie je obraz skreslený. Veľkosť obrazovky je 13,3".
Monitor je možné nainštalovať na vodorovnú plochu pomocou skladacieho stojana alebo ho pripevniť priamo na fotoaparát či statív.

Optika

Trinokulárna hlava je vybavená trinokulárnym tubusom na montáž fotoaparátu (nie je súčasťou dodávky). Svetelný lúč je možné rozdeliť do dvoch polôh: 100:0 alebo 0:100, čo znamená, že svetelný lúč môžete nasmerovať buď do digitálneho fotoaparátu, alebo do tubusu okulára. Trinokulárna hlava je naklonená o 30°, čo je vhodné na dlhé pozorovania. Na ľavom tubuse je krúžok na nastavenie dioptrií.

V základnej konfigurácii sa zväčšenie mikroskopu pohybuje od 50x do 600x. Ak chcete zvýšiť hornú hranicu zväčšenia, môžete namontovať ďalšie okuláre. Revolverový nosič s objektívmi je orientovaný smerom dovnútra. Súčasne je možné namontovať päť objektívov – štyri z nich sú súčasťou sady a jeden slot je voľný na inštaláciu ďalšieho. Mikroskop používa rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou vhodné na mikroskopovanie v svetlom poli.

Osvetlenie

Mikroskop je vybavený osvetľovacími systémami na pozorovanie v prechádzajúcom a odrazenom svetle. Oba používajú 30 W halogénové žiarovky s nastaviteľným jasom napájané zo striedavého zdroja. Halogénové žiarovky vyžarujú svetlo s teplotou farby, ktorá umožňuje pohodlnú prácu.

Mikroskop je vybavený polarizačným zariadením na pozorovanie v odrazenom svetle: vstavaným analyzátorom a odnímateľným polarizátorom. Apertúrna a poľná clona umožňujú nastaviť Köhlerovo osvetlenie a v sade sú tiež farebné filtre. Apertúrne clony a zdroj odrazeného svetla je možné vycentrovať.

Systém osvetlenia prechádzajúcim svetlom využíva tradičný Abbeho kondenzor, ktorého polohu je možné nastaviť dvoma spôsobmi: vycentrovaním a nastavením výšky. Je doplnený výklopnou šošovkou na použitie s objektívmi s malým zväčšením. K dispozícii sú apertúrne a poľné clony, tzn. že môžete použiť Köhlerovu metódu osvetlenia.

Pracovný stolík a zaostrovací mechanizmus

Maximálna výška vzorky, ktorú je možné umiestniť na pracovný stolík, je 20 mm. Vzorka sa posúva pohybom stolíka pozdĺž dvoch osí. Je doplnený sklenenou doskou, ktorá sa používa na prácu s nepriehľadnými vzorkami.

Na nastavenie zaostrenia sa používa mechanizmus hrubého a jemného zaostrovania. Zaostrovanie je plynulé a presné. Hrubé zaostrovanie má aretačný gombík a nastavenie tuhosti. Gombíky zaostrovania sú umiestnené súoso na oboch stranách, takže pri práci nemusíte držať ruky vo vzduchu; namiesto toho ich môžete položiť na stôl.

Príslušenstvo

Mikroskop MAGUS Metal 600 je možné ďalej vybaviť ďalšími okulármi, objektívmi s dlhou pracovnou vzdialenosťou, digitálnymi fotoaparátmi a kalibračnými sklíčkami.

Kľúčové vlastnosti mikroskopu:

• Mikroskop na štúdium nepriehľadných plochých a leštených vzoriek v odrazenom svetle a priesvitných vzoriek v prechádzajúcom svetle
• Trinokulárna hlava s trinokulárnym tubusom a rozdeľovačom lúčov
• Zdroj prechádzajúceho a odrazeného svetla: 30 W halogénová žiarovka
• Köhlerova osvetľovacia metóda v prechádzajúcom a odrazenom svetle, technika polarizačnej mikroskopie v odrazenom svetle
• Prvky (clony a svetelné zdroje) osvetľovacej sústavy na pozorovanie v odrazenom svetle, ktoré je možné vycentrovať, sada filtrov
• Abbeho kondenzor s výklopnou šošovkou, ktorý sa používa s objektívmi s malým zväčšením
• Široká škála prídavných objektívov a okulárov

Kľúčové vlastnosti fotoaparátu:

• Fotoaparát pracuje samostatne bez pripojenia k počítaču prostredníctvom rozhrania HDMI. Možnosť pripojenia k počítaču prostredníctvom rozhrania USB 2.0
• Rozlíšenie fotoaparátu je 1920x1080 px – ideálna voľba na zobrazenie snímok na monitore s rozlíšením Full HD
• 60 alebo 50 snímok za sekundu v závislosti od výstupného rozhrania videa na pozorovanie pohybujúcich sa objektov, nahrávanie videa a pohyb preparátu bez trhania alebo oneskorenia
• Farebný snímač CMOS SONY Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj pri slabom osvetlení. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Softvér s funkciami fotografovania, záznamu videa, úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CHD20 (digitálny fotoaparát, kábel HDMI (1,5 m), kábel USB 2.0 (2 m), USB myš, pamäťová karta SD 32 GB, napájací adaptér 12 V/1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• LCD monitor MAGUS MCD20
• Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Sklenená doska pracovného stolíka
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Sieťový kábel osvetľovacej sústavy na pozorovanie v odrazenom svetle
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD: 1,25 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Kalibračné sklíčko
