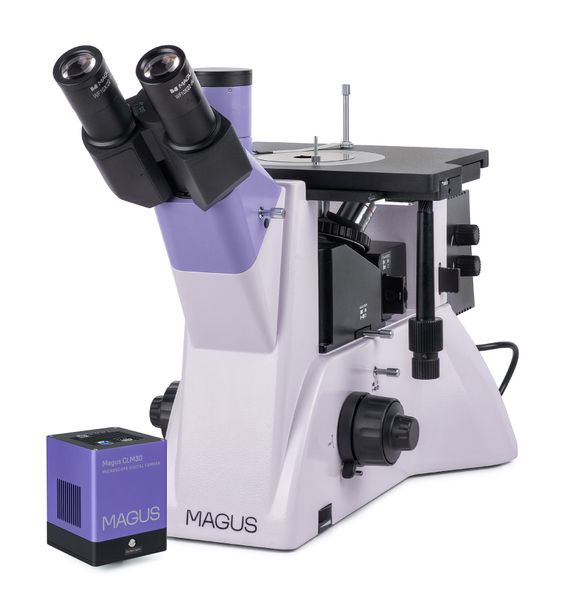

Metalurgický inverzný digitálny mikroskop MAGUS Metal VD700 BD

MAGUS Metal VD700 BD je inverzný metalurgický digitálny mikroskop – revolverový nosič objektívov je umiestnený pod vzorkou a na pozorovanie používa odrazené svetlo. K dispozícii sú mikroskopické techniky: svetlé pole, tmavé pole a polarizované svetlo. Mikroskop sa používa na štúdium kovov, zliatin, polovodičov a ďalších nepriehľadných vzoriek veľkých rozmerov do hmotnosti až 2 kg. Je široko používaný v priemyselných prevádzkach, továrňach a laboratóriách na kontrolu kvality, ako aj na univerzitách a vo výskumných centrách.

Mikroskop pri použití »

Digitálny fotoaparát

Digitálny fotoaparát MAGUS CLM30 je určený na použitie v technikách fluorescenčnej mikroskopie a mikroskopie v tmavom poli.
Fotoaparát je vybavený snímačom s rozlíšením 8,3 Mpx a vytvára realistické snímky v rozlíšení 3840x2160 px. Fotoaparát sa odporúča používať s objektívmi 4x, 10x, 20x a 40x. Pri práci s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily.
Video sa v závislosti od rozlíšenia nahráva rýchlosťou 45 alebo 70 snímok za sekundu: sú plynulé s mäkkými a jemnými prechodmi medzi snímkami. Pohyb vzorky sa zobrazuje v reálnom čase bez oneskorenia. Fotoaparát uľahčuje prácu s objektmi, ktoré sa pohybujú, a je vhodný na ukážky v školských triedach.
Fotoaparát je vybavený rozhraním USB 3.0. Rýchlosť prenosu dát je 10-krát vyššia ako u fotoaparátov s rozhraním USB 2.0. Vysokorýchlostný fotoaparát sa odporúča pre profesionálne laboratóriá, výskum alebo výučbu na univerzitách.

Optika

Hlavu mikroskopu môžete inštalovať štandardným spôsobom alebo ju môžete otočiť o 180°, ako to umožňuje konštrukcia. Existuje možnosť inštalácie digitálneho fotoaparátu a monitora: v hlave mikroskopu je umiestnený trinokulárny tubus, na tele mikroskopu je umiestnený bočný port pre fotoaparát. Pre oba je k dispozícii rozdelenie lúča: 50:50 a 100:0 pre hlavu mikroskopu a 100:0 a 0:100 pre telo.

Pod skúmanou vzorkou je umiestnený revolverový nosič pre 5 objektívov. K dispozícii sú 4 sloty na inštaláciu dodaných objektívov a jeden ďalší slot na inštaláciu ďalšieho. Všetky objektívy pre tento mikroskop sú označené BD, t. j. sú špeciálne navrhnuté pre mikroskopiu vo svetlom a tmavom poli a majú dlhú pracovnú vzdialenosť.

Osvetlenie

Zdroj svetla: 50 W halogénová žiarovka. Teplé osvetlenie znižuje namáhanie očí a je ideálne pre dlhé hodiny práce s mikroskopom. Vďaka výkonnému osvetleniu získate detailný ostrý obraz pri použití ľubovoľnej mikroskopickej techniky a ľubovoľného objektívu. Zdroj svetla možno vycentrovať v troch osiach a Köhlerovo osvetlenie možno nastaviť pomocou apertúrnej a poľnej clony. Osvetľovacia sústava na pozorovanie v odrazenom svetle zahŕňa aj polarizačné zariadenie a zariadenie pre tmavé pole.

Pracovný stolík a zaostrovací mechanizmus

Pracovný stolík s kruhovou otočnou doskou uprostred. V závislosti od zamýšľaného použitia možno použiť rôzne dosky: líšia sa priemerom otvoru – 10 mm, 20 mm alebo 30 mm. Po umiestnení vzorky na pracovný stolík sa vzorka upevní pomocou držiaka. Vzorka sa pohybuje spolu s pracovným stolíkom v dvoch smeroch: v smere osi X alebo osi Y. Na nastavenie ostrosti sa používa hrubé zaostrenie (pomocou aretačného gombíka a gombíka nastavenia tuhosti) a jemné zaostrenie. Koaxiálne gombíky hrubého a jemného zaostrenia sú umiestnené na oboch stranách tak, aby ste pri používaní mikroskopu mohli položiť ruky na stôl a nedržať ich vo vzduchu.

Príslušenstvo

Keď k mikroskopu MAGUS Metal V700 BD pridáte ďalšie príslušenstvo, jeho možnosti sa rozšíria. Príslušenstvo zahŕňa okuláre, objektívy pre tmavé a svetlé pole s dlhou pracovnou vzdialenosťou, digitálne fotoaparáty a kalibračné sklíčka.

Kľúčové vlastnosti mikroskopu:

• Pracovný stolík s kruhovými doskami s otvormi s priemerom 10 mm, 20 mm a 30 mm; vhodný na štúdium ťažkých a veľkých vzoriek
• Mikroskopické techniky na pozorovanie vo svetlom a tmavom poli a v polarizovanom svetle
• Možnosť otočenia hlavy mikroskopu o 180° počas inštalácie
• Dve možnosti montáže monitora a digitálneho fotoaparátu: trinokulárny tubus a bočný port pre fotoaparát; rozdelenie lúča: 100:0 a 0:100 na tele a 50:50 a 100:0 na trinokulárnej hlave
• Výkonná halogénová osvetľovacia sústava (50 W) pre pohodlné pozorovanie pomocou techniky pozorovania v tmavom poli, regulácia jasu, nastavenie Köhlerovho osvetlenia, farebné filtre a možnosť vycentrovania svetelného zdroja v troch osiach
• Voliteľné príslušenstvo na zlepšenie výkonu mikroskopu

Kľúčové vlastnosti fotoaparátu:

• Pre fluorescenčnú mikroskopiu a mikroskopiu v tmavom poli s objektívmi 4x, 10x, 20x a 40x
• Rozlíšenie 8,3 Mpx: pri pozorovaní s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily
• 45 fps a 70 fps pri rozlíšení 3840x2160 px a 1920x1080 px na pozorovanie pohybujúcich sa vzoriek, záznam videa a pohyb preparátu bez trhania a oneskorenia
• Peltierov článok znižuje teplotu snímača pri dlhšej prevádzke a eliminuje tepelný šum. Preto možno pri fotografovaní použiť dlhé časy uzávierky.
• Farebný CMOS snímač SONY Exmor s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj pri slabom osvetlení. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Rozhranie USB 3.0 na rýchly a plynulý prenos dát
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah súpravy:

• Digitálny fotoaparát MAGUS CLM30 (digitálny fotoaparát, USB kábel, adaptér 12 V, 3 A, kufrík, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Základňa s napájacím vstupom, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 BD WD 1,9 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 BD WD 0,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
• Kalibračné sklíčko
