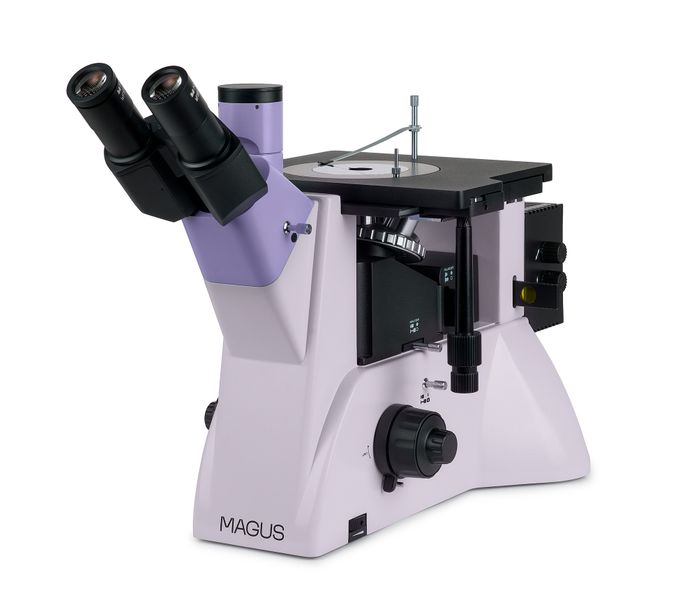

Metalurgický inverzný mikroskop MAGUS Metal V700 DIC

Mikroskop je určený na štúdium mikrostruktúry kovov a zliatin, polovodičových materiálov a ďalších nepriehľadných vzoriek.
Konštrukcia inverzného mikroskopu neobmedzuje veľkosť skúmaného preparátu; iba jeho hmotnosť je obmedzená na 2 kg. Preparát musí byť najprv špeciálne spracovaný a potom umiestnený na pracovný stolík povrchom nadol.
Mikroskop využíva tri kontrastné techniky v odrazenom svetle: svetlé pole, jednoduchú polarizáciu a diferenciálny interferenčný kontrast (DIC).
Metóda svetlého poľa poskytuje autentický zväčšený obraz objektu. Jednoduchá polarizácia odstraňuje odlesky z kovových povrchov a zvýrazňuje polyméry a ďalšie cudzorodé prvky. Diferenciálny interferenčný kontrast zafarbuje výškový rozdiel objektu, a tým odhaľuje topografiu vzorky. Skúmaný objekt sa zobrazí v reliéfe.
Trinokulárny tubus a bočný port pre fotoaparát umožňujú súčasné pripojenie monitora a fotoaparátu.
Mikroskop možno použiť v rôznych odboroch (metalurgia, strojárstvo, letecký, jadrový a energetický priemysel) aj vo výskumných laboratóriách a na technických univerzitách.

Hlava mikroskopu
Dĺžka tubusu – nekonečno (∞). Pri zostavovaní mikroskopu môže používateľ otočiť tubusy okuláru o 180° a upraviť očný reliéf tak, aby zodpovedal jeho výške. K dispozícii je trinokulárna hlava.
Monitor je namontovaný v trinokulárnom tubuse trinokulárnej hlavy a digitálny fotoaparát – v bočnom porte fotoaparátu. Svetelný lúč na trinokulárnej hlavici je rozdelený 50/50 (tubus je otvorený) alebo 100/0 (tubus je zatvorený), na tele – 100/0 alebo 0/100.

Revolverový nosič objektívov
Revolverový nosič s 5 objektívmi je namontovaný na stojane pod pracovným stolíkom.
Revolverový nosič má špeciálny slot pre posuvník DIC, ktorý sa používa pri práci metódou diferenciálneho interferenčného kontrastu s objektívmi 5x, 10x a 20x.

Objektívy
Rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou určené pre metódy svetlého poľa, jednoduchej polarizácie a DIC.
Pre mikroskopickú techniku v tmavom poli zvoľte prístroj MAGUS Metal V700 BD.

Mechanizmus zaostrovania
Koaxiálne gombíky hrubého a jemného zaostrenia sú umiestnené na oboch stranách základne mikroskopu. Používateľ si môže položiť ruky na stôl a zaujať pri pozorovaní uvoľnenú polohu. Nastavenie zaostrenia je plynulé a jednoduché.
Na pravej strane je aretačný gombík hrubého zaostrenia pre rýchle nastavenie po výmene vzorky. Na ľavej strane je krúžok pre nastavenie tuhosti hrubého zaostrenia.

Mechanický pracovný stolík
Objekt sa pohybuje pohybom pracovného stolíka pozdĺž dvoch osí. V strede pracovného stolíka je nainštalovaná kruhová otočná doska s otvorom vhodného priemeru (10 mm, 20 mm alebo 30 mm). Na uchytenie objektu na mieste sa používa držiak vzorky.

Zdroj svetla
V kryte svietidla je 50 W halogénová žiarovka. Poskytuje dostatočný jas pre pozorovanie s objektívmi so zväčšením 4x až 100x, ktoré sa používajú pre mikroskopiu vo svetlom poli, v polarizovanom svetle a DIC. Halogénová žiarovka vyžaruje svetlo s farebnou teplotou, ktorá umožňuje pohodlnú prácu.

Osvetlenie odrazeným svetlom
Systém osvetlenia umožňuje nastaviť Köhlerovo osvetlenie. Polná a apertúrna clona sú z výroby vopred vystredené a nevyžadujú žiadne ďalšie vystredenie. V prípade potreby možno clony zariadiť pomocou strediacich skrutiek. Zdroj svetla je vystredený pozdĺž troch osí.
Odnímateľný analyzátor a polarizátor sú určené pre techniku polarizačnej mikroskopie. Polarizátor sa otáča v rozsahu 0–360°, ale analyzátor sa neotáča.

Posuvník hranolu DIC sa používa pri práci metódou diferenciálneho interferenčného kontrastu s objektívmi 5x, 10x a 20x.
Sada filtrov vám pomôže upraviť reprodukciu farieb.

Príslušenstvo
Ďalšie príslušenstvo zvyšuje technický výkon mikroskopu. Okuláre a objektívy rozširujú rozsah zväčšenia. Digitálne fotoaparáty prenášajú obraz na obrazovku počítača alebo monitor. Kalibračné sklíčka vám pomôžu vykonávať merania objektov.

Kľúčové vlastnosti:

• Vhodné na štúdium nepriehľadných rozmerných objektov do hmotnosti 2 kg
• Trinokulárna hlava s možnosťou nastavenia očného reliéfu
• Dva nezávislé tubusy pre inštaláciu digitálneho fotoaparátu a monitora: vertikálny tubus na hlavici a bočný tubus na tele; rozdelenie lúča 50/50 a 100/0 na trinokulárnej hlavici a 100/0 a 0/100 na tele
• Výkonná 50 W halogénová osvetľovacia sústava pre pozorovanie v odrazenom svetle, ktorá poskytuje jasné prirodzené svetlo
• Köhlerovo osvetlenie, vystredené prvky osvetľovacieho systému, jednoduché polarizačné zariadenie, slot pre posuvníky DIC
• Filtre znižujú intenzitu určitých vlnových dĺžok a upravujú reprodukciu farieb pri fotografovaní v mikroskope
• Veľký pracovný stolík s kruhovou otočnou doskou s otvormi o priemere 10 mm, 20 mm a 30 mm
• Veľký výber doplnkových okulárov a objektívov

Obsah sady:

• Stojan s napájacím vstupom, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Kryt svietidla
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: LMPlan 5х/0,12 DIC WD 15,73 mm
• Rovinný achromatický objektív s korekciou na nekonečno: LMPlan 10х/0,25 DIC WD 20,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: LMPlan 20х/0,40 DIC WD 4,5 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Adaptér typu C-mount 1x
• Posuvník DIC pre objektívy 5x, 10x a 20x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40х/0,60 WD 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD 2,08 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD 1,25 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Digitálny fotoaparát
• Kalibračné sklíčko
