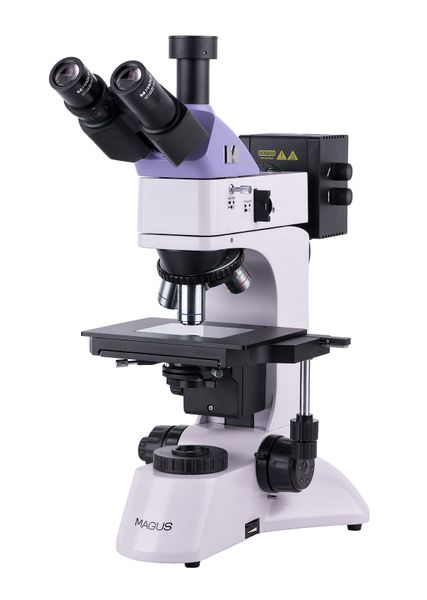

Metalurgický mikroskop MAGUS Metal 600 BD

Metalurgický mikroskop MAGUS Metal 600 BD je určený na štúdium objektov v odrazenom svetle pomocou mikroskopických techník v svetlom a tmavom poli a polarizačnej mikroskopie. Tento mikroskop sa používa na skúmanie kovových a polovodičových vzoriek a ďalších plochých a leštených vzoriek s vysokou odrazivosťou. V prechádzajúcom svetle môžete študovať priesvitné vzorky, ako sú tenké vrstvy a častice zachytené na filtroch. Mikroskop možno použiť v metalurgickom a strojárskom priemysle, v strojárskych laboratóriách a laboratóriách na kontrolu kvality aj na technických univerzitách.

Mikroskop pri použití »

Optika

Trinokulárna hlava má trinokulárny tubus, v ktorom je upevnený digitálny fotoaparát. Rozdeľovač lúčov smeruje svetlo do fotoaparátu, k dispozícii sú dve polohy: 100:0 a 0:100. Svetelný lúč prechádza po celej dĺžke buď do okulárov, alebo do trinokulárneho tubusu. Krúžok na nastavenie dioptrií je na ľavom okulári.

Zväčšenie mikroskopu v základnej konfigurácii je 50–400x. Prídavné objektívy a okuláre zväčšujú rozsah zväčšenia. Mikroskop používa rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou pre mikroskopické techniky v svetlom aj tmavom poli. V revolverovom nosiči je päť slotov na montáž objektívov – štyri objektívy sú súčasťou dodávky a jeden slot je voliteľný. Revolverový nosič s objektívmi je orientovaný smerom dovnútra – používateľ vidí objektív vložený do optickej dráhy.

Osvetlenie

Osvetľovacia sústava používa halogénové žiarovky s teplým svetlom, ktoré nespôsobujú únavu očí ani pri dlhodobej práci. Výkon osvetľovacej sústavy s prechádzajúcim svetlom je 30 W a výkon osvetľovacej sústavy s odrazeným svetlom je 50 W, čo zaisťuje pohodlnú prácu pri mikroskopovaní v tmavom poli.

Osvetľovacia sústava na pozorovanie v odrazenom svetle obsahuje: zariadenie pre tmavé pole, polarizačné zariadenie, stredovo nastaviteľné polné a apertúrne clony pre Köhlerovu metódu osvetlenia a farebné filtre. Zdroj svetla možno tiež vystrediť.

Osvetľovacia sústava na pozorovanie v prechádzajúcom svetle obsahuje: kondenzor s odklápacou šošovkou pre objektívy s malým zväčšením a apertúrnu a polnú clonu pre Köhlerovu metódu.

Pracovný stolík a zaostrovací mechanizmus

Vzorka sa posúva so stolíkom pozdĺž dvoch osí. Výška skúmanej vzorky by nemala presiahnuť 20 mm. Pre prácu s priesvitnými vzorkami je stolík vybavený priehľadnou sklenenou doskou.

Zaostrovanie sa nastavuje koaxiálnymi gombíkmi pre hrubé a jemné zaostrovanie, ktoré sú umiestnené na každej strane v spodnej časti mikroskopu. Vďaka tomu môže pozorovateľ položiť ruky voľne na stôl a nedržať ich vo vzduchu. Mechanizmus hrubého ostrenia má na pravej strane aretačný gombík a na ľavej strane nastavenie tuhosti.

Príslušenstvo

Sortiment príslušenstva kompatibilného s mikroskopom MAGUS Metal 600 BD zahŕňa: objektívy s dlhou pracovnou vzdialenosťou na pozorovanie v svetlom a tmavom poli, okuláre, kalibračné sklíčka a digitálne fotoaparáty.

Kľúčové vlastnosti:

• Pozorovanie nepriehľadných plochých leštených vzoriek do 20 mm v odrazenom svetle pomocou mikroskopických techník pozorovania v svetlom a tmavom poli a polarizačnej mikroskopie
• Pozorovanie priesvitných vzoriek v prechádzajúcom svetle
• Trinokulárny tubus na upevnenie digitálneho fotoaparátu a rozdeľovač lúčov s dvoma polohami (100:0 a 0:100)
• Rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou; BD znamená ako svetlé, tak tmavé pole
• Osvetľovacia sústava na pozorovanie v prechádzajúcom svetle – 30 W halogénová žiarovka, osvetľovacia sústava na pozorovanie v odrazenom svetle – 50 W halogénová žiarovka zaisťuje pohodlnú prácu pri mikroskopovaní v tmavom poli
• Köhlerovo osvetlenie (odrazené svetlo) s možnosťou vystredenia svetelného zdroja, polné a apertúrne clony; farebné filtre
• Köhlerovo osvetlenie (prechádzajúce svetlo) s Abbeho kondenzorom s možnosťou vystredenia a výškového nastavenia, výklopná šošovka kondenzora pre objektívy s malým zväčšením
• Široká škála plne kompatibilných okulárov a objektívov

Obsah sady:

• Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Priehľadná doska pracovného stolíka
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Sieťový kábel osvetľovacej sústavy na pozorovanie v odrazenom svetle
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 BD WD: 1,9 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100х/0,85 (suchý) BD WD: 0,4 mm
• Digitálny fotoaparát
• Kalibračné sklíčko
