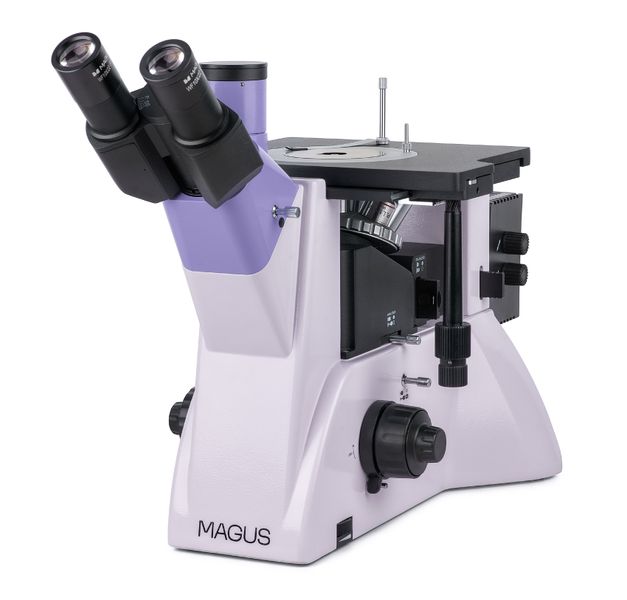

Metalurgický inverzný mikroskop MAGUS Metal V700

Metalurgický inverzný mikroskop MAGUS Metal V700 je vhodný na štúdium mikroštruktúry kovov, zliatin a polovodičov v odrazenom svetle. Na pracovnom stolíku možno upevniť vzorky s hmotnosťou až 2 kg (iba spodný povrch vzorky musí byť rovný). Ostatné časti vzorky nie je potrebné opracovávať a môžu mať ľubovoľný tvar. Mikroskop je určený na pozorovanie v svetlom poli a v polarizovanom svetle, má bočný port pre fotoaparát a trinokulárny tubus a je vhodný pre širokú škálu laboratórnych a výrobných aplikácií.

Mikroskop pri použití »

Optika

Mikroskop je vybavený trinokulárnou hlavou špeciálnej konštrukcie – polohu okulárov možno nastaviť; k dispozícii je možnosť otáčania o 180°. Digitálny fotoaparát je umiestnený v bočnom porte pre fotoaparát na tele mikroskopu a monitor je namontovaný v trinokulárnom tubuse na hlave mikroskopu. Rozdelenie lúča na tele – 100:0/0:100, na trinokulárnej hlave 50:50 a 100:0.

Revolverový nosič objektívov je umiestnený pod skúmanou vzorkou a má 5 slotov pre objektívy (všetky sú súčasťou základnej konfigurácie). Všetky objektívy sú achromatické s korekciou na nekonečno s dlhou pracovnou vzdialenosťou. Namiesto niektorého z dodávaných objektívov možno namontovať ďalší objektív. V základnej konfigurácii sa zväčšenie mikroskopu pohybuje od 50x do 1000x.

Osvetlenie

Osvetľovacia sústava na pozorovanie v odrazenom svetle má 30 W halogénovú žiarovku s nastaviteľným jasom. Osvetľovacie teleso je napájané zo striedavého zdroja. Poskytuje dostatočný jas na pozorovanie so všetkými priloženými objektívmi pomocou techník mikroskopie v svetlom poli alebo polarizačnej mikroskopie. K dispozícii je možnosť nastavenia Köhlerovho osvetlenia a zdroj svetla možno vystrediť pozdĺž troch osí. Na zmenu farebného podania v mikroskopickej fotografii možno použiť farebné filtre. K dispozícii je polarizačné zariadenie – analyzátor a polarizátor – ktoré sú odnímateľné.

Pracovný stolík a zaostrovací mechanizmus

Kruhová doska pracovného stolíka s otvorom s priemerom 10 mm, 20 mm alebo 30 mm, ktorá je vložená do stolíka; vzorka sa upevňuje pomocou držiaka vzorky. Pracovný stolík je pomerne veľký (242x200 mm) a pohybuje sa spolu s pripevnenou vzorkou pozdĺž dvoch osí. Ostrosť obrazu možno nastaviť pomocou gombíkov na hrubé a jemné zaostrenie. Pomocou gombíka možno nastaviť tuhosť hrubého zaostrenia a k dispozícii je aj aretačný gombík.

Príslušenstvo

Ďalšie príslušenstvo umožňuje využiť mikroskop MAGUS Metal V700 na maximum. K dispozícii sú okuláre, rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou, kalibračné sklíčka a digitálne fotoaparáty.

Kľúčové vlastnosti:

• Štúdium veľkých a ťažkých vzoriek pomocou mikroskopických techník v svetlom poli a polarizačnej mikroskopie; mala by sa opracovať iba jedna strana vzorky
• Veľký pracovný stolík, kruhové otočné dosky stolíka s otvormi s priemerom 10 mm, 20 mm a 30 mm
• Trinokulárnu hlavu možno počas inštalácie otočiť o 180°
• Dve možnosti montáže digitálneho fotoaparátu a monitora: na trinokulárnu hlavu s rozdelením lúčov 50:50 a 100:0 alebo na telo mikroskopu s rozdelením lúčov 100:0 alebo 0:100
• Pozorovanie v odrazenom svetle, zdroj svetla – 30 W halogénová žiarovka s nastaviteľným jasom
• Nastavenie Köhlerovho osvetlenia, odnímateľný analyzátor a polarizátor a zdroj svetla, ktorý možno vystrediť
• Veľký výber kompatibilného príslušenstva na rozšírenie možností mikroskopu

Obsah sady:

• Základňa s napájacím vstupom, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD: 1,25 mm
• Digitálny fotoaparát
• Kalibračné sklíčko
