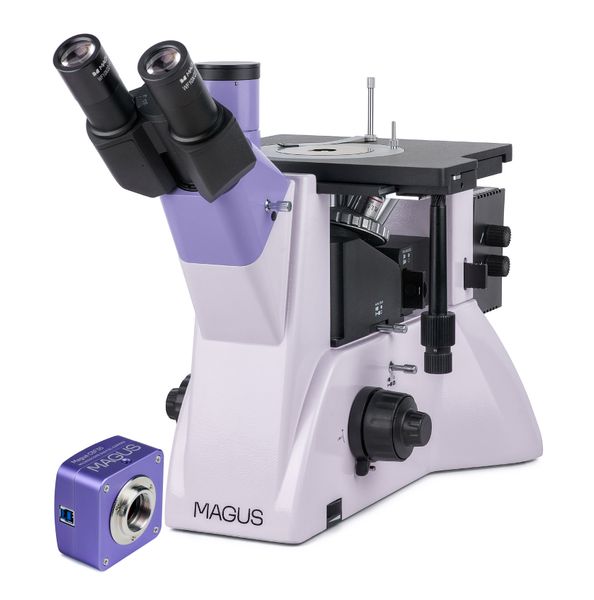

Metalurgický inverzný mikroskop digitálny MAGUS Metal VD700

Metalurgický inverzný mikroskop MAGUS Metal V700 je určený na štúdium mikroštruktúry kovov, zliatin a polovodičov v odrazenom svetle. Na pracovný stolík možno upevniť vzorky s hmotnosťou do 2 kg (stačí, aby bol spodný povrch vzorky rovný). Ostatné časti vzorky nie je potrebné opracovávať a môžu mať ľubovoľný tvar. Mikroskop je určený na pozorovanie v svetlom poli a v polarizovanom svetle, má bočný port pre fotoaparát a trinokulárny tubus a je vhodný pre širokú škálu laboratórnych a výrobných aplikácií.

Použitie mikroskopu »

Digitálny fotoaparát

Digitálny fotoaparát MAGUS CBF30 umožňuje fotografovať a natáčať video cez mikroskop, upravovať výsledné súbory, organizovať prezentácie a vykonávať lineárne a uhlové merania objektov (po správnej kalibrácii).
Zariadenie je určené na prácu s mikroskopmi používajúcimi metódu svetlého poľa a objektívmi so zväčšením 4x, 10x, 20x a 40x.

Snímač s rozlíšením 6,3 Mpx umožňuje získavať jasné a detailné fotografie a videá v maximálnom rozlíšení 3072x2048 px. V prípade potreby je možné rozlíšenie znížiť na 1536x1024 px. To však neovplyvní snímkovú frekvenciu, ktorá zostane na 59 snímkach za sekundu, čím je zabezpečený plynulý prechod snímok bez trhania alebo oneskorenia.

Farebný CMOS snímač SONY Exmor s technológiou so zadným podsvietením umožňuje používať fotoaparát aj v zhoršených svetelných podmienkach. Obraz zostane čitateľný a jasný. Použitie adaptéra so zväčšením od 0,5x do 0,75x poskytne najčistejší možný obraz bez skreslenia.

Optika

Mikroskop je vybavený trinokulárnou hlavou špeciálnej konštrukcie – polohu okulárov možno nastaviť; je k dispozícii možnosť otočenia o 180°. Digitálny fotoaparát je umiestnený v bočnom porte na tele mikroskopu a monitor je namontovaný v trinokulárnom tubuse na hlave mikroskopu. Rozdelenie lúča na tele – 100:0/0:100, na trinokulárnej hlave 50:50 a 100:0.

Revolverový nosič objektívov je umiestnený pod skúmanou vzorkou a má 5 slotov pre objektívy (všetky sú súčasťou základnej konfigurácie). Všetky objektívy sú achromatické s korekciou na nekonečno a s dlhou pracovnou vzdialenosťou. Namiesto niektorého z dodávaných objektívov možno namontovať ďalší objektív. V základnej konfigurácii sa zväčšenie mikroskopu pohybuje od 50x do 1000x.

Osvetlenie

Osvetľovacia sústava na pozorovanie v odrazenom svetle má 30 W halogénovú žiarovku s nastaviteľným jasom. Osvetľovacie teleso je napájané zo striedavého zdroja. Poskytuje dostatočný jas na pozorovanie so všetkými priloženými objektívmi pomocou techník mikroskopie v svetlom poli alebo polarizačnej mikroskopie. K dispozícii je možnosť nastavenia Köhlerovho osvetlenia a zdroj svetla možno vystrediť pozdĺž troch osí. Na zmenu farebného podania v mikroskopickej fotografii možno použiť farebné filtre. K dispozícii je polarizačné zariadenie – analyzátor a polarizátor – ktoré sú odnímateľné.

Pracovný stolík a zaostrovací mechanizmus

Kruhová doska pracovného stolíka s otvorom s priemerom 10 mm, 20 mm alebo 30 mm, ktorá je vložená do stolíka; vzorka sa upevňuje pomocou držiaka vzorky. Pracovný stolík je pomerne veľký (242x200 mm) a pohybuje sa spolu s pripevnenou vzorkou pozdĺž dvoch osí. Ostrosť obrazu možno nastaviť pomocou gombíkov na hrubé a jemné zaostrenie. Pomocou gombíka možno nastaviť tuhosť hrubého zaostrenia a k dispozícii je aj aretačný gombík.

Príslušenstvo

Ďalšie príslušenstvo umožňuje využiť mikroskop MAGUS Metal V700 na maximum. K dispozícii sú okuláre, rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou, kalibračné sklíčka a digitálne fotoaparáty.

Kľúčové vlastnosti mikroskopu:

• Štúdium veľkých a ťažkých vzoriek pomocou mikroskopických techník v svetlom poli a polarizačnej mikroskopie; mala by sa opracovať iba jedna strana vzorky
• Veľký pracovný stolík, kruhové otočné dosky stolíka s otvormi s priemerom 10 mm, 20 mm a 30 mm
• Trinokulárnu hlavu možno počas inštalácie otočiť o 180°
• Dve možnosti montáže digitálneho fotoaparátu a monitora: na trinokulárnu hlavu s rozdelením lúčov 50:50 a 100:0 alebo na telo mikroskopu s rozdelením lúčov 100:0 alebo 0:100
• Pozorovanie v odrazenom svetle, zdroj svetla – 30 W halogénová žiarovka s nastaviteľným jasom
• Nastavenie Köhlerovho osvetlenia, odnímateľný analyzátor a polarizátor a zdroj svetla, ktorý možno vystrediť
• Veľký výber kompatibilného príslušenstva na rozšírenie možností mikroskopu

Kľúčové vlastnosti fotoaparátu:

• Odporúčané na použitie s objektívmi s malým zväčšením
• Farebný snímač citlivý na svetlo pre čistý obraz aj pri slabom osvetlení
• Snímková frekvencia 59 snímok za sekundu, ktorá je dostatočná na pozorovanie pohybujúcich sa objektov alebo rýchlo sa pohybujúcich procesov
• Súčasťou sady je softvér, ktorý plne zabezpečuje funkčnosť všetkých funkcií fotoaparátu, a teda aj „rýchly štart“
• Spoľahlivé rozhranie USB 3.0 pre vysokú rýchlosť prenosu dát
• Nastavenie rozlíšenia, takže si môžete vybrať možnosť, ktorá vám v danej chvíli najlepšie vyhovuje

Obsah sady:

• Digitálny fotoaparát MAGUS CBF30 (digitálny fotoaparát, USB kábel, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Základňa s napájacím vstupom, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD: 1,25 mm
• Kalibračné sklíčko
