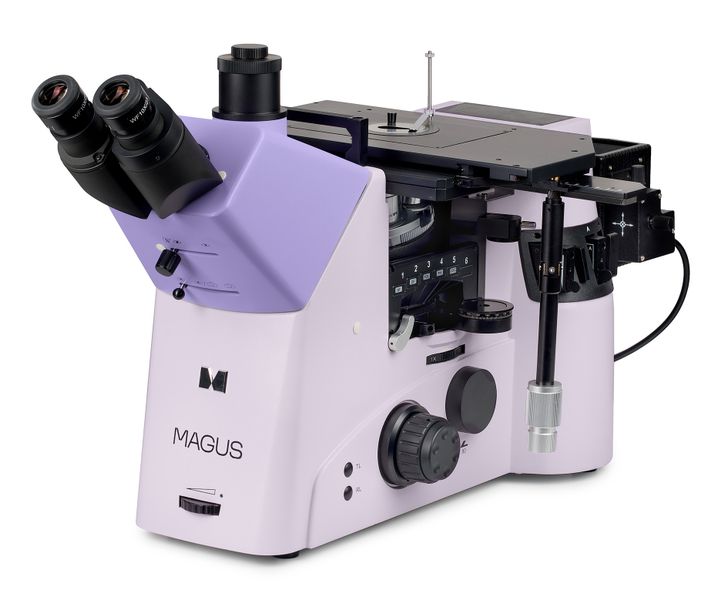

Metalurgický inverzný mikroskop MAGUS Metal V790 DIC

Mikroskop je určený na štúdium mikrostruktúry kovov a zliatin, polovodičových materiálov a ďalších nepriehľadných vzoriek.
Konštrukcia inverzného mikroskopu neobmedzuje veľkosť skúmaného preparátu; iba jeho hmotnosť je obmedzená na 30 kg. Vzorka musí byť najprv špeciálne spracovaná a potom umiestnená na pracovný stolík povrchom nadol.
S týmto mikroskopom môžete študovať nepriehľadné objekty v odrazenom svetle pomocou mikroskopických techník v svetlom a tmavom poli, polarizačnej mikroskopie a diferenciálneho interferenčného kontrastu (DIC).
DIC je pokročilá technika polarizačného kontrastu. Táto metóda zvyšuje hĺbku ostrosti a jasnosť obrazu, poskytuje ďalšie informácie o štruktúre študovaného objektu a farebne vizualizuje nepravidelnosti na študovanom povrchu. Ploché povrchy sú zafarbené rovnomerne, ale povrch s minimálnymi výškovými rozdielmi bude farebne nerovnomerný. Študovaný objekt sa zobrazí v reliéfe.
Mikroskop možno použiť v rôznych odboroch (metalurgia, strojárstvo, letecký, jadrový a energetický priemysel) aj vo výskumných laboratóriách a na technických univerzitách.

Hlava mikroskopu

Trinokulárna hlava s optikou s korekciou na nekonečno. Uhol sklonu 45° poskytuje výskumníkovi pohodlné podmienky na prácu v sede aj v stoji. Používateľ môže zaujať prirodzenú polohu, a preto sa pri každodennej práci až tak neunaví.
V hlave mikroskopu je zabudovaná Bertrandova šošovka, ktorá sa do optickej sústavy vkladá pomocou regulátora na prednej strane hlavy. Bertrandova šošovka sa používa na konoskopické štúdie.
Digitálny fotoaparát sa inštaluje do trinokulárneho tubusu alebo do jedného z bočných fotoportov na tele mikroskopu. Lúč na trinokulárnej hlave možno rozdeliť v pomere 100/0, 50/50 alebo 0/100. Delenie lúča na pravom fotoporte je 100/0 a 20/80; na ľavom fotoporte 100/0 a 0/100.
Základná sada obsahuje okuláre 10x/23 mm s dioptrickou korekciou a dlhým očným reliéfom na prácu s okuliarmi.

Revolverový nosič objektívov

Revolverový nosič s 5 objektívmi je namontovaný na stojane pod pracovným stolíkom.
Metóda diferenciálneho interferenčného kontrastu je implementovaná pomocou posúvačov DIC: jeden posúvač sa používa s objektívmi s malým zväčšením a druhý posúvač na prácu s objektívmi so stredným a veľkým zväčšením. Posúvač DIC sa inštaluje do špeciálneho slotu na revolverovom nosiči objektívov.

Karusel na inštaláciu kontrastných modulov

Pod revolverovým nosičom objektívov na stojane mikroskopu je umiestnený karusel na inštaláciu kontrastných modulov. Možno nainštalovať šesť modulov. Otáčaním karuselu sa mení režim pozorovania; prepínanie z jednej kontrastnej metódy na druhú prebieha rýchlo a bez zložitého nastavovania.

Prepínač s prídavnou zväčšovacou šošovkou

Otočný prepínač slúži na vloženie hlavnej šošovky objektívu s 1x zväčšením alebo prídavnej šošovky s 1,5x zväčšením do optickej dráhy. Zväčšovacia šošovka zvyšuje zväčšenie mikroskopu bez nutnosti nákupu alebo inštalácie ďalšieho príslušenstva. Prepínač sa nachádza na pravej strane tela mikroskopu pod revolverovým nosičom objektívov.

Objektívy

Polorovinné apochromatické a rovinné apochromatické objektívy s dlhou pracovnou vzdialenosťou, ktoré sú určené na mikroskopické techniky v svetlom a tmavom poli. Poskytujú lepšiu korekciu chromatickej a sférickej aberácie v porovnaní s rovinnými achromatickými objektívmi.

Mechanizmus zaostrovania

Koaxiálne gombíky hrubého a jemného zaostrenia sú umiestnené na oboch stranách základne mikroskopu. Pravá rukoväť na jemné zaostrenie má špeciálne vybranie pre prsty a ľavá rukoväť je opatrená stupnicou.
Aretačný gombík hrubého zaostrenia vám pomôže rýchlo nastaviť mikroskop po zmene študovaného objektu. Gombík je umiestnený na ľavej strane mikroskopu na rovnakej osi ako zaostrovací mechanizmus.
Kroužkom na pravej strane sa nastavuje tuhosť dráhy hrubého zaostrenia. Používateľ si nastaví tuhosť tak, aby sa mu pohodlne pracovalo.

Pracovný stolík

Objekt sa pohybuje pohybom pracovného stolíka pozdĺž dvoch osí. V strede pracovného stolíka je nainštalovaná vložka s otvorom vhodného priemeru. Na uchytenie objektu na mieste sa používa držiak vzorky.
Trojvrstvová povrchová úprava chráni pracovný stolík pred poškriabaním a iným poškodením povrchu pri práci s ťažkými a veľkými preparátmi.
Dlhá naklápacia ovládacia rukoväť pracovného stolíka zaisťuje používateľský komfort pri práci: vaša ruka môže spočinúť na stole bez namáhania. Rukoväť možno nainštalovať na pravú alebo ľavú stranu pracovného stolíka.

Zdroj svetla

Kryt svietidla má 100 W halogénovú žiarovku. Je dostatočne jasná na prácu s objektívmi so zväčšením 4x až 100x, a to nielen v svetlom a polarizovanom svetle, ale aj v mikroskopických technikách v tmavom poli. Halogénová žiarovka vyžaruje svetlo s farebnou teplotou, ktorá umožňuje pohodlnú prácu.

Osvetlenie odrazeným svetlom

Systém osvetlenia umožňuje nastaviť Köhlerovo osvetlenie. Poľná a apertúrna clona sú z výroby vopred vycentrované a nevyžadujú žiadne ďalšie vycentrovanie. V prípade potreby možno clony zariadiť pomocou strediacich skrutiek.
Analyzátor a polarizátor sú určené na techniku polarizačnej mikroskopie. Polarizátor je stacionárny a analyzátor sa otáča o 360°.
Sada svetelných filtrov vám pomôže upraviť reprodukciu farieb.

Ergonomický dizajn

Fyzické nepohodlie spôsobuje únavu a znižuje produktivitu. Ergonomický dizajn mikroskopu hrá dôležitú úlohu v každodennom vedeckom výskume.
Mikroskop MAGUS Metal V790 DIC poskytuje používateľovi pohodlie pri práci.
Mikroskop sa ovláda s minimálnym pohybom ruky, pretože dlhá ovládacia rukoväť pracovného stolíka a gombík na jemné zaostrenie sú umiestnené v rovnakej pracovnej oblasti.
Zaostrovacie gombíky sú umiestnené v spodnej časti tela mikroskopu. Používateľ si tak nenamáha ruky. Vďaka plynulému pohybu mechanizmu môže používateľ bez námahy zaostriť na objekt.

Kľúčové vlastnosti:

• Vhodné na štúdium nepriehľadných rozmerných objektov do hmotnosti 30 kg
• Bertrandova šošovka na konoskopiu a ortoskopiu
• Prídavná zväčšovacia šošovka objektívu zvyšuje zväčšenie mikroskopu 1,5x; vkladá sa do optickej sústavy pomocou spínača na hlave mikroskopu
• Tri nezávislé možnosti montáže digitálneho fotoaparátu a monitora: trinokulárny tubus a dva bočné tubusy na tele; rozdelenie lúča na trinokulárnej hlave: 100/0, 50/50, 0/100, na tele: 100/0 a 20/80 (pravý fotoport), 100/0 a 0/100 (ľavý fotoport)
• Polorovinné apochromatické a rovinné apochromatické objektívy s predĺženou pracovnou vzdialenosťou sa používajú na prácu v mikroskopických technikách v svetlom a tmavom poli
• Multifunkčný karusel so 6 slotmi na inštaláciu modulov rôznych kontrastných metód
• Halogénová osvetľovacia sústava na pozorovanie v odrazenom svetle so zvýšeným výkonom 100 W navrhnutá špeciálne pre metódu tmavého poľa
• Köhlerovo osvetlenie, vycentrované prvky osvetľovacej sústavy, mikroskopické techniky v svetlom a tmavom poli, polarizačná mikroskopia a techniky polarizačného kontrastu (DIC)
• Farebné filtre znižujú intenzitu určitých vlnových dĺžok a upravujú reprodukciu farieb pri fotografovaní v mikroskope
• Veľký pracovný stolík s vložkami a dlhou ovládacou rukoväťou na pohodlné ovládanie

Obsah sady:

• Stojan so zabudovaným napájacím zdrojom, zaostrovacím mechanizmom, pracovným stolíkom, revolverovým nosičom objektívov a karuselom na inštaláciu kontrastných modulov
• Kryt svietidla
• Trinokulárna hlava s Bertrandovou šošovkou
• Polorovinný apochromatický objektív s korekciou na nekonečno: Plan S-Apo BD 5x/0,15 ∞/- WD 20 mm
• Polorovinný apochromatický objektív s korekciou na nekonečno: Plan S-Apo BD 10х/0,30 ∞/- WD 11 mm
• Polorovinný apochromatický objektív s korekciou na nekonečno: Plan S-Apo BD 20х/0,45 ∞/0 WD 3,1 mm
• Rovinný apochromatický objektív s korekciou na nekonečno: Plan Apo BD 50х/0,80 ∞/0 WD 1 mm
• Rovinný apochromatický objektív s korekciou na nekonečno: Plan Apo BD 100х/0,90 ∞/0 WD 1 mm
• Okulár 10x/23 mm s dlhým očným reliéfom a dioptrickou korekciou (2 ks)
• Očnice okuláru (2 ks)
• Posúvač DIC pre objektívy (2 ks)
• Polarizačné zariadenie
• Sada farebných filtrov
• Adaptér pre fotoaparát s držiakom C-mount
• Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• Digitálny fotoaparát
• Kalibračné sklíčko
