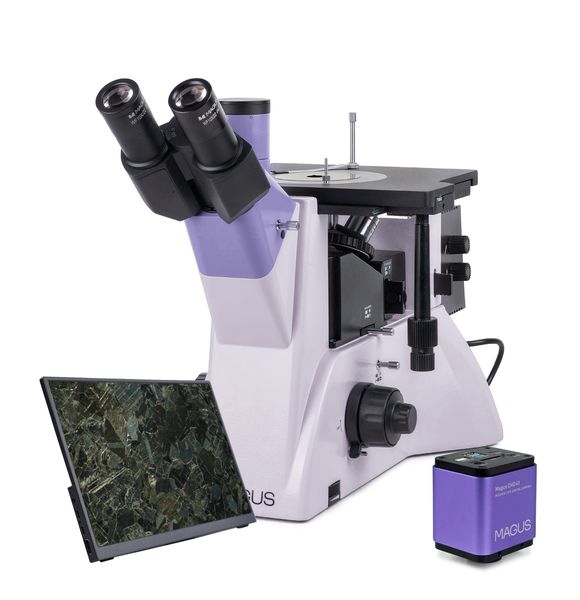

Metalurgický inverzný digitálny mikroskop MAGUS Metal VD700 BD LCD

MAGUS Metal VD700 BD LCD je inverzný metalurgický digitálny mikroskop – revolverový nosič objektívov je umiestnený pod vzorkou a na pozorovanie používa odrazené svetlo. K dispozícii sú mikroskopické techniky: svetlé pole, tmavé pole a polarizované svetlo. Mikroskop sa používa na štúdium kovov, zliatin, polovodičov a ďalších nepriehľadných vzoriek veľkých rozmerov do hmotnosti až 2 kg. Je široko používaný v priemyselných prevádzkach, továrňach a laboratóriách na kontrolu kvality, ako aj na univerzitách a vo výskumných centrách.

Digitálny fotoaparát

MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora. Fotoaparát je vybavený 8 Mpx snímačom a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K (3840x2160 px). Pri pripojení cez Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využíva rozhranie HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez pripojenia k počítaču. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát môžete k počítaču pripojiť prostredníctvom rozhrania Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu. Fotoaparát ponúka kombináciu vysokej rýchlosti snímania (počet snímok za sekundu) s veľkou šírkou pásma HDMI. Výsledkom je živý obraz, plynulý záznam bez zamŕzania a nulové oneskorenia medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorenia.

Monitor

Monitor MAGUS MCD40 je navrhnutý na použitie s vizualizačnými systémami mikroskopov MAGUS. Zobrazuje obraz v reálnom čase. Pripája sa k fotoaparátu, ktorý je namontovaný na mikroskope. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Uhlopriečka displeja je 13,3 palca. Matrica IPS poskytuje jasný obraz s veľkými pozorovacími uhlami. Ak sa na displej pozeráte pod uhlom, reprodukcia farieb nie je skreslená. Displej môžete umiestniť na sklopný stojan na stôl alebo na policu, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.

Optika

Hlavu mikroskopu môžete inštalovať štandardným spôsobom alebo ju môžete otočiť o 180°, ako to umožňuje konštrukcia. Existuje možnosť inštalácie digitálneho fotoaparátu a monitora: V hlave mikroskopu je umiestnený trinokulárny tubus, na tele mikroskopu je umiestnený bočný port pre fotoaparát. Pre oba je k dispozícii rozdelenie lúča: 50:50 a 100:0 pre hlavu mikroskopu a 100:0 a 0:100 pre telo.

Pod skúmanou vzorkou je umiestnený revolverový nosič pre 5 objektívov. K dispozícii sú 4 sloty na inštaláciu dodaných objektívov a jeden ďalší slot na inštaláciu ďalšieho. Všetky objektívy pre tento mikroskop sú označené BD, tj. sú špeciálne navrhnuté na mikroskopiu vo svetlom a tmavom poli a majú dlhú pracovnú vzdialenosť.

Osvetlenie

Zdroj svetla: 50 W halogénová žiarovka. Teplé osvetlenie znižuje namáhanie očí a je ideálne na dlhé hodiny práce s mikroskopom. Vďaka výkonnému osvetleniu získate detailný ostrý obraz pri použití akejkoľvek mikroskopickej techniky a akéhokoľvek objektívu. Zdroj svetla možno vycentrovať v troch osiach a Köhlerovo osvetlenie možno nastaviť pomocou apertúrnej a poľnej clony. Osvetľovacia sústava na pozorovanie v odrazenom svetle zahŕňa aj polarizačné zariadenie a zariadenie na tmavé pole.

Pracovný stolík a zaostrovací mechanizmus

Pracovný stolík s kruhovou otočnou doskou uprostred. V závislosti od zamýšľaného použitia možno použiť rôzne dosky: Líšia sa priemerom otvoru – 10 mm, 20 mm alebo 30 mm. Po umiestnení vzorky na pracovný stolík sa vzorka upevní pomocou držiaka. Vzorka sa pohybuje spolu s pracovným stolíkom v dvoch smeroch: v smere osi X alebo osi Y. Na nastavenie ostrenia sa používa hrubé zaostrenie (pomocou aretačného gombíka a gombíka nastavenia tuhosti) a jemné zaostrenie. Koaxiálne gombíky hrubého a jemného ostrenia sú umiestnené na oboch stranách tak, aby ste pri používaní mikroskopu mohli položiť ruky na stôl a nedržať ich vo vzduchu.

Príslušenstvo

Keď k mikroskopu MAGUS Metal V700 BD pridáte ďalšie príslušenstvo, jeho možnosti sa rozšíria. Príslušenstvo zahŕňa okuláre, objektívy pre tmavé a svetlé pole s dlhou pracovnou vzdialenosťou, digitálne fotoaparáty a kalibračné sklíčka.

Kľúčové vlastnosti mikroskopu:

• Pracovný stolík s kruhovými doskami s otvormi o priemere 10 mm, 20 mm a 30 mm; vhodný na štúdium ťažkých a veľkých vzoriek
• Mikroskopické techniky na pozorovanie vo svetlom a tmavom poli a v polarizovanom svetle
• Možnosť otočenia hlavy mikroskopu o 180° počas inštalácie
• Dve možnosti montáže monitora a digitálneho fotoaparátu: trinokulárny tubus a bočný port pre fotoaparát; rozdelenie lúča: 100:0 a 0:100 na tele a 50:50 a 100:0 na trinokulárnej hlave
• Výkonná halogénová osvetľovacia sústava (50 W) pre pohodlné pozorovanie pomocou techniky pozorovania v tmavom poli, regulácia jasu, nastavenie Köhlerovho osvetlenia, farebné filtre a možnosť vycentrovania svetelného zdroja v troch osiach
• Voliteľné príslušenstvo na zlepšenie výkonu mikroskopu

Kľúčové vlastnosti fotoaparátu:

• Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI. Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0.
• Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
• 30 snímok za sekundu na pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia
• Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m), USB 3.0 kábel (1,5 m), USB myš, pamäťová karta SD 32 GB, USB Wi-Fi adaptér (2 ks), napájací adaptér 12 V/1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• LCD monitor MAGUS MCD40
• Základňa s napájacím vstupom, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 BD WD 1,9 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 BD WD 0,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
• Kalibračné sklíčko
