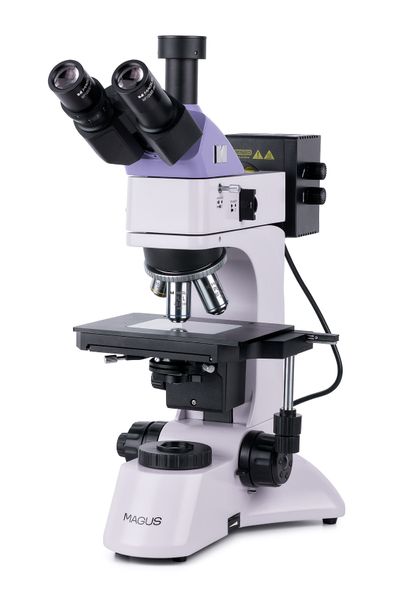

Metalurgický mikroskop MAGUS Metal 600

Metalurgický mikroskop MAGUS Metal 600 je určený na štúdium nepriehľadných vzoriek (kovov, zliatin, náterov, polovodičových a ďalších materiálov) v odrazenom svetle pomocou techník mikroskopie v svetlom poli a polarizačnej mikroskopie. Môžete študovať mikroštruktúry na plochých a leštených vzorkách. Osvetlenie prechádzajúcim svetlom umožňuje pod mikroskopom skúmať aj častice zachytené na filtroch a priesvitné materiály (napr. tenké vrstvy). Mikroskop je vhodný na výskum a analýzy vykonávané geológmi, metalurgmi, inžiniermi, archeológmi a odborníkmi v ďalších vedeckých odboroch.

Mikroskop pri použití »

Optika

Trinokulárna hlava je vybavená trinokulárnym tubusom na montáž fotoaparátu (nie je súčasťou dodávky). Svetelný lúč možno rozdeliť do dvoch polôh: 100:0 alebo 0:100, čo znamená, že svetelný lúč môžete nasmerovať buď do digitálneho fotoaparátu, alebo do tubusu okulára. Trinokulárna hlava je naklonená o 30°, čo je vhodné na dlhé pozorovania. Na ľavom tubuse je krúžok na nastavenie dioptrií.

V základnej konfigurácii sa zväčšenie mikroskopu pohybuje od 50x do 600x. Ak chcete zvýšiť hornú hranicu zväčšenia, môžete namontovať ďalšie okuláre. Revolverový nosič s objektívmi je orientovaný smerom dovnútra. Súčasne možno namontovať päť objektívov – štyri z nich sú súčasťou sady a jeden slot je voľný na inštaláciu ďalšieho. Mikroskop používa rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou vhodné na mikroskopovanie v svetlom poli.

Osvetlenie

Mikroskop je vybavený osvetľovacími systémami na pozorovanie v prechádzajúcom a odrazenom svetle. Oba používajú 30 W halogénové žiarovky s nastaviteľným jasom napájané zo striedavého zdroja. Halogénové žiarovky vyžarujú svetlo s teplotou farby, ktorá umožňuje pohodlnú prácu.

Mikroskop je vybavený polarizačným zariadením na pozorovanie v odrazenom svetle: vstavaným analyzátorom a odnímateľným polarizátorom. Apertúrne a poľné clony umožňujú nastaviť Köhlerovo osvetlenie a v sade sú tiež farebné filtre. Apertúrne clony a zdroj odrazeného svetla možno vycentrovať.

Systém osvetlenia prechádzajúcim svetlom využíva tradičný Abbeho kondenzor, ktorého polohu možno nastaviť dvoma spôsobmi: vycentrovaním a nastavením výšky. Je doplnený výklopnou šošovkou na použitie s objektívmi s malým zväčšením. K dispozícii sú apertúrne a poľné clony, tzn. že môžete použiť Köhlerovu metódu osvetlenia.

Pracovný stolík a zaostrovací mechanizmus

Maximálna výška vzorky, ktorú možno umiestniť na pracovný stolík, je 20 mm. Vzorka sa posúva pohybom stolíka pozdĺž dvoch osí. Je doplnený sklenenou doskou, ktorá sa používa na prácu s nepriehľadnými vzorkami.

Na nastavenie zaostrenia sa používa mechanizmus hrubého a jemného zaostrovania. Zaostrovanie je plynulé a presné. Hrubé zaostrovanie má aretačný gombík a nastavenie tuhosti. Gombíky zaostrovania sú umiestnené súoso na oboch stranách, takže pri práci nemusíte držať ruky vo vzduchu; namiesto toho ich môžete položiť na stôl.

Príslušenstvo

Mikroskop MAGUS Metal 600 možno ďalej vybaviť ďalšími okulármi, objektívmi s dlhou pracovnou vzdialenosťou, digitálnymi fotoaparátmi a kalibračnými sklíčkami.

Kľúčové vlastnosti:

• Mikroskop na štúdium nepriehľadných plochých a leštených vzoriek v odrazenom svetle a priesvitných vzoriek v prechádzajúcom svetle
• Trinokulárna hlava s trinokulárnym tubusom a rozdeľovačom lúčov
• Zdroj prechádzajúceho a odrazeného svetla: 30 W halogénová žiarovka
• Köhlerova osvetľovacia metóda v prechádzajúcom a odrazenom svetle, technika polarizačnej mikroskopie v odrazenom svetle
• Prvky (clony a svetelné zdroje) osvetľovacej sústavy na pozorovanie v odrazenom svetle, ktoré možno vycentrovať, sada filtrov
• Abbeho kondenzor s výklopnou šošovkou, ktorý sa používa s objektívmi s malým zväčšením
• Široká škála prídavných objektívov a okulárov

Obsah sady:

• Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Sklenená doska pracovného stolíka
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Sieťový kábel osvetľovacej sústavy na pozorovanie v odrazenom svetle
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD: 1,25 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Digitálny fotoaparát
• Kalibračné sklíčko
