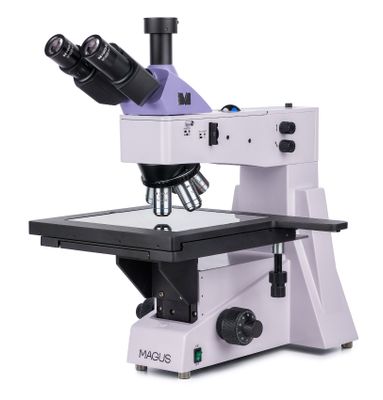

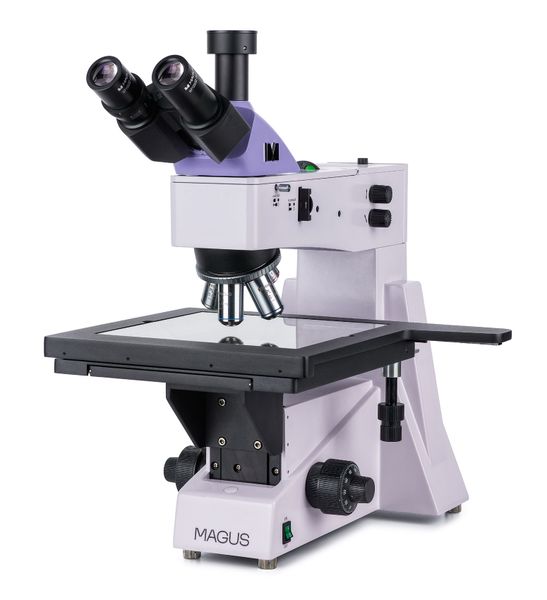

Metalurgický mikroskop MAGUS Metal 650

Metalurgický mikroskop MAGUS Metal 650 má veľký stolík, na ktorý možno umiestniť fotomasky, dosky plošných spojov, integrované obvody a ďalšie dlhé a široké vzorky, ktoré sa skúmajú v odrazenom svetle. Je možné pozorovanie v jasnom a polarizovanom svetle. Mikroskop umožňuje vysoko presné zaostrovanie. Jemné zaostrenie s hodnotou 0,7 µm uľahčuje prácu pri veľkom zväčšení. Slúži na vykonávanie výskumu v priemyselných závodoch a na výučbu študentov technických odborov.

Optika

Rovinná achromatická optika s korekciou na nekonečno poskytuje ostrý a detailný obraz. Hlava mikroskopu je trinokulárna, naklonená o 30°, a má trinokulárny tubus na upevnenie digitálneho fotoaparátu. Kamera (nie je súčasťou dodávky) robí fotografie a videozáznamy štúdia a obraz z mikroskopu prenáša na externú obrazovku. K dispozícii je dvojpolohový rozptyľovač lúčov: 100:0 a 0:100. Svetelný lúč je nasmerovaný do okulárov alebo do kamery. Na ľavom tubuse je krúžok na nastavenie dioptrií.

Do otočného nástavca možno nainštalovať 5 objektívov – všetky sú súčasťou balenia. Ak chcete dosiahnuť väčšie zväčšenie, môžete namiesto základných objektívov nainštalovať voliteľné. V základnej konfigurácii poskytuje mikroskop zväčšenie v rozsahu 50 až 800x. Revolverový nosič s objektívmi je orientovaný smerom dovnútra – používateľ vidí objektívy vložené do optickej dráhy.

Osvetlenie

Systém osvetlenia odrazeným svetlom kombinuje tri strediace prvky: zdroj svetla, clonu a poľnú clonu. 30 W halogénový osvetľovač vyžaruje teplé svetlo, takže dlhodobá práca s mikroskopom neunavuje oči. Jas osvetlenia je nastaviteľný, je možné nastaviť Köhlerovo osvetlenie. Osvetľovací systém s odrazeným svetlom je vybavený aj polarizačným zariadením: vstavaným analyzátorom a odnímateľným otočným polarizátorom. K dispozícii je sada farebných filtrov.

Pracovný stolík a zaostrovací mechanizmus

Najzaujímavejšou časťou konštrukcie mikroskopu je stolík s rozmermi 280x270 mm, ktorý sa môže pohybovať v dvoch osiach v rozmedzí 204 mm. Preto môžete pozorovať veľké vzorky a ľahko skúmať ich povrch. Gombíky na hrubé a jemné zaostrovanie sú umiestnené súoso na oboch stranách mikroskopu, s aretačným gombíkom a gombíkom na nastavenie hrubého napätia. Rukoväte sú umiestnené blízko základne mikroskopu, ruky si môžete voľne položiť na stôl a zaujať pohodlnú polohu pri pozorovaní.

Príslušenstvo

Rad príslušenstva kompatibilného s mikroskopmi MAGUS Metal 650 zahŕňa okuláre, objektívy s dlhou pracovnou vzdialenosťou, digitálne fotoaparáty a kalibračné sklíčka. Pomocou príslušenstva možno rozšíriť možnosti mikroskopu.

Kľúčové vlastnosti:

• Veľký stolík so širokým rozsahom pohybu na prácu s dlhými a širokými vzorkami
• Jemné zaostrovanie s hodnotou 0,7 µm pre ľahké zaostrovanie pri veľkých zväčšeniach; hrubé zaostrovanie s aretačným gombíkom a nastavením napätia
• Trinokulárna hlava s trinokulárnym tubusom a rozdeľovačom lúčov
• Osvetľovač s odrazeným svetlom: výkonná 30 W halogénová žiarovka s nastavením jasu a napájaním zo siete
• Polarizačné zariadenie, prvky osvetľovača odrazeného svetla, ktoré možno vycentrovať, Köhlerovo osvetlenie, farebné filtre
• Široká škála kompatibilného voliteľného príslušenstva

Obsah sady:

• Základňa s napájacím vstupom, zdrojom odrazeného svetla, zaostrovacím mechanizmom, pódiom a revolverovým nosičom objektívov
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD 1,25 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Digitálny fotoaparát
• Kalibračné sklíčko
