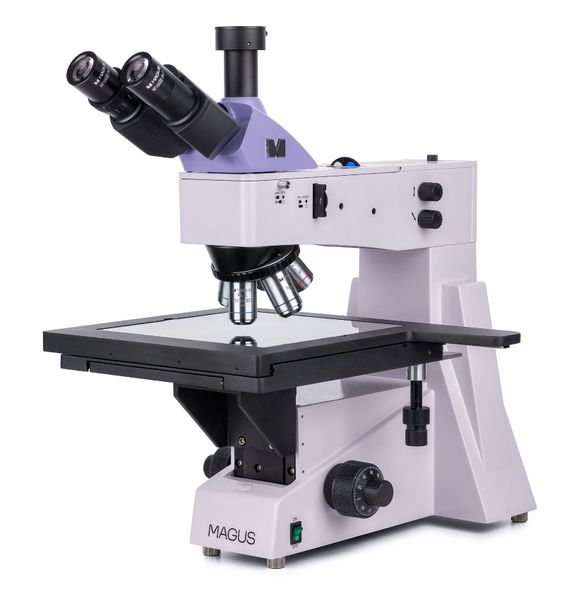

Metalurgický mikroskop MAGUS Metal 650 BD

Metalurgický mikroskop MAGUS Metal 650 BD je vhodný na pozorovanie povrchov fotomások, integrovaných obvodov, dosiek plošných spojov a ďalších dlhých a širokých objektov. Je vybavený veľkým stolíkom, ktorý ľahko pojme veľké vzorky, a jemným zaostrovaním s hodnotou stupnice 0,7 µm pre vysoko presné pozorovania pri veľkom zväčšení. Techniky mikroskopie v jasnom, tmavom a polarizovanom svetle. Mikroskop je vhodný pre laboratóriá kontroly kvality, výskumné centrá a univerzitné pracoviská.

Mikroskop pri použití »

Optika

Trinokulárna hlava má trinokulárny tubus na upevnenie digitálneho fotoaparátu. Gombík na voľbu svetla/kamery smeruje svetelný lúč na kameru, aby bolo možné robiť jasné a detailné fotografie a videozáznamy, ktoré možno zobraziť na externej obrazovke. Kamera nie je súčasťou základnej konfigurácie. Na ľavom okulári je dioptrický krúžok na nastavenie obrazu.

Rovinné achromatické objektívy so symbolom BD sú navrhnuté špeciálne pre mikroskopické techniky v jasnom a tmavom poli. Ciele majú dlhú pracovnú vzdialenosť. V balení je ich päť, po jednom v každej drážke revolverového nosiča objektívov. V prípade potreby možno akýkoľvek nainštalovaný cieľ rýchlo vymeniť za voliteľný. Optika s korekciou do nekonečna a zväčšením od 50x do 800x. Revolverový nosič s objektívmi je orientovaný smerom dovnútra – používateľ vidí objektívy vložené do optickej dráhy.

Osvetlenie

Systém osvetlenia odrazeným svetlom je navrhnutý tak, aby všetky pozorovania boli čo najpodrobnejšie bez ohľadu na použitý objektív a mikroskopické techniky. Zdrojom svetla je 50 W halogénová žiarovka, ktorá vytvára jasné, rovnomerné a teplé osvetlenie. Na nastavenie osvetlenia možno použiť Köhlerovu metódu, k dispozícii sú filtre na podanie farieb a polarizačné zariadenie (vstavaný analyzátor a odnímateľný polarizátor). Zdroj svetla, clonu a poľnú clonu možno vycentrovať. Súčasťou osvetľovacieho systému je aj zariadenie pre tmavé pole.

Pracovný stolík a zaostrovací mechanizmus

Zvláštnosťou mikroskopu je veľký stolík s rozmermi 280x270 mm s rozsahom pohybu 204 mm pozdĺž osí X a Y. Zaostrovanie sa nastavuje otáčaním gombíkov pre hrubé a jemné zaostrovanie. Ich chod je plynulý a istý a vďaka jemnej hodnote stupnice ostrenia je prevádzka pri vysokom zväčšení presná. Hrubé ostrenie má aretačný gombík a nastavenie tuhosti. Zaostrovacie gombíky sú umiestnené na základni mikroskopu, takže môžete zaujať uvoľnenú a pohodlnú polohu. Ruky môžete položiť na stôl a nedržať ich vo vzduchu.

Príslušenstvo

Ak chcete využiť mikroskop MAGUS Metal 650 BD na maximum, zaobstarajte si ďalšie príslušenstvo: okuláre, objektívy s dlhou pracovnou vzdialenosťou pre svetlé aj tmavé pole, kalibračné sklíčka, digitálne fotoaparáty.

Kľúčové vlastnosti:

• Presné ostrenie: jemné ostrenie má hodnotu 0,7 µm; hrubé ostrenie má aretačný gombík a nastavenie napätia
• Veľký stolík pre ľahké pozorovanie dlhých a širokých objektov, veľký rozsah pohybu stolíka pozdĺž dvoch osí
• Rovinná achromatická optika, trinokulárna hlava s rozdeľovačom lúčov 100:0 a 0:100, trinokulárny tubus pre inštaláciu kamery
• Zdroj svetla, možnosť vycentrovania clony poľa a clony, nastavenie Köhlerovho osvetlenia, polarizačné zariadenie, sada farebných filtrov, techniky mikroskopie v tmavom poli
• Osvetľovač – 50 W halogénová žiarovka s napájaním 220 V a nastavením jasu
• Voliteľné príslušenstvo

Obsah sady:

• Základňa s napájacím vstupom, osvetľovačom odrazeného svetla, zaostrovacím mechanizmom, pódiom a revolverovým nosičom objektívov
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 BD WD 1,9 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
• Digitálny fotoaparát
• Kalibračné sklíčko
