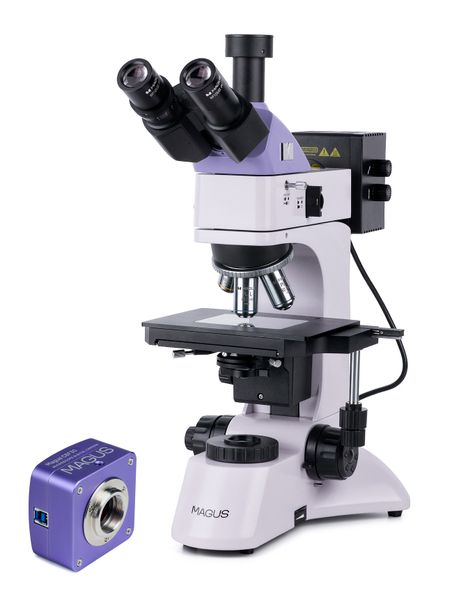

Metalurgický digitálny mikroskop MAGUS Metal D600

Metalurgický mikroskop MAGUS Metal 600 je určený na štúdium nepriehľadných vzoriek (kovov, zliatin, náterov, polovodičových a ďalších materiálov) v odrazenom svetle pomocou techník mikroskopie v svetlom poli a polarizačnej mikroskopie. Môžete študovať mikroštruktúry na plochých a leštených vzorkách. Osvetlenie prechádzajúcim svetlom umožňuje pod mikroskopom skúmať aj častice zachytené na filtroch a priesvitné materiály (napr. tenké vrstvy). Mikroskop je vhodný na výskum a analýzy vykonávané geológmi, metalurgmi, inžiniermi, archeológmi a odborníkmi v ďalších vedných odboroch.

Digitálny fotoaparát

Digitálny fotoaparát MAGUS CBF30 umožňuje fotografovať a natáčať video cez mikroskop, upravovať výsledné súbory, organizovať prezentácie a vykonávať lineárne a uhlové meranie objektov (po správnej kalibrácii).
Prístroj je určený na prácu s mikroskopmi používajúcimi metódu svetlého poľa a objektívmi so 4x, 10x, 20x a 40x zväčšením.

Snímač s rozlíšením 6,3 Mpx umožňuje získavať jasné a detailné fotografie a videá v maximálnom rozlíšení 3072x2048 px. V prípade potreby možno rozlíšenie znížiť na 1536x1024 px. To však neovplyvní snímkovú frekvenciu, ktorá zostane na 59 snímkach za sekundu, čím je zabezpečený plynulý prechod snímok bez trhania alebo oneskorenia.

Farebný CMOS snímač SONY Exmor s technológiou so zadným podsvietením umožňuje používať fotoaparát aj pri zhoršených svetelných podmienkach. Obraz zostane čitateľný a jasný. Použitie adaptéra so zväčšením od 0,5x do 0,75x poskytne najčistejší možný obraz bez skreslenia.

Optika

Trinokulárna hlava je vybavená trinokulárnym tubusom na montáž fotoaparátu (nie je súčasťou dodávky). Svetelný lúč možno rozdeliť do dvoch polôh: 100:0 alebo 0:100, čo znamená, že svetelný lúč môžete nasmerovať buď do digitálneho fotoaparátu, alebo do tubusu okuláru. Trinokulárna hlava je naklonená o 30°, čo je vhodné na dlhé pozorovania. Na ľavom tubuse je krúžok na nastavenie dioptrií.

V základnej konfigurácii sa zväčšenie mikroskopu pohybuje od 50x do 600x. Ak chcete zvýšiť hornú hranicu zväčšenia, môžete namontovať ďalšie okuláre. Revolverový nosič s objektívmi je orientovaný smerom dovnútra. Súčasne možno namontovať päť objektívov – štyri z nich sú súčasťou sady a jeden slot je voľný na inštaláciu ďalšieho. Mikroskop používa rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou vhodné na mikroskopovanie v svetlom poli.

Osvetlenie

Mikroskop je vybavený osvetľovacími systémami na pozorovanie v prechádzajúcom a odrazenom svetle. Oba používajú 30 W halogénové žiarovky s nastaviteľným jasom napájané zo striedavého zdroja. Halogénové žiarovky vyžarujú svetlo s teplotou farby, ktorá umožňuje pohodlnú prácu.

Mikroskop je vybavený polarizačným zariadením na pozorovanie v odrazenom svetle: vstavaným analyzátorom a odnímateľným polarizátorom. Apertúrna a poľná clona umožňujú nastaviť Köhlerovo osvetlenie a v sade sú tiež farebné filtre. Apertúrne clony a zdroj odrazeného svetla možno vycentrovať.

Systém osvetlenia prechádzajúcim svetlom využíva tradičný Abbeho kondenzor, ktorého polohu možno nastaviť dvoma spôsobmi: vycentrovaním a nastavením výšky. Je doplnený výklopnou šošovkou na použitie s objektívmi s malým zväčšením. K dispozícii sú apertúrna a poľná clona, tzn. že môžete použiť Köhlerovu metódu osvetlenia.

Pracovný stolík a zaostrovací mechanizmus

Maximálna výška vzorky, ktorú možno umiestniť na pracovný stolík, je 20 mm. Vzorka sa posúva pohybom stolíka pozdĺž dvoch osí. Je doplnený sklenenou doskou, ktorá sa používa na prácu s nepriehľadnými vzorkami.

Na nastavenie zaostrenia sa používa mechanizmus hrubého a jemného zaostrovania. Zaostrovanie je plynulé a presné. Hrubé zaostrovanie má aretačný gombík a nastavenie tuhosti. Gombíky zaostrovania sú umiestnené súoso na oboch stranách, takže pri práci nemusíte držať ruky vo vzduchu; namiesto toho ich môžete položiť na stôl.

Príslušenstvo

Mikroskop MAGUS Metal 600 možno ďalej vybaviť ďalšími okulármi, objektívmi s dlhou pracovnou vzdialenosťou, digitálnymi fotoaparátmi a kalibračnými sklíčkami.

Kľúčové vlastnosti mikroskopu:

• Mikroskop na štúdium nepriehľadných plochých a leštených vzoriek v odrazenom svetle a priesvitných vzoriek v prechádzajúcom svetle
• Trinokulárna hlava s trinokulárnym tubusom a rozdeľovačom lúčov
• Zdroj prechádzajúceho a odrazeného svetla: 30 W halogénová žiarovka
• Köhlerova osvetľovacia metóda v prechádzajúcom a odrazenom svetle, technika polarizačnej mikroskopie v odrazenom svetle
• Prvky (clony a svetelné zdroje) osvetľovacej sústavy na pozorovanie v odrazenom svetle, ktoré možno vycentrovať, sada filtrov
• Abbeho kondenzor s výklopnou šošovkou, ktorý sa používa s objektívmi s malým zväčšením
• Široká škála prídavných objektívov a okulárov

Kľúčové vlastnosti fotoaparátu:

• Odporúčaný na použitie s objektívmi s malým zväčšením
• Farebný snímač citlivý na svetlo pre čistý obraz aj pri slabom osvetlení
• Snímková frekvencia 59 snímok za sekundu, ktorá je dostatočná na pozorovanie pohybujúcich sa objektov alebo rýchlo sa pohybujúcich procesov
• Súčasťou sady je softvér, ktorý plne zabezpečuje funkčnosť všetkých funkcií fotoaparátu, a teda aj „rýchly štart“
• Spoľahlivé rozhranie USB 3.0 pre vysokú rýchlosť prenosu dát
• Nastavenie rozlíšenia, takže si môžete vybrať možnosť, ktorá vám v danom momente najviac vyhovuje

Obsah sady:

• Digitálny fotoaparát MAGUS CBF30 (digitálny fotoaparát, USB kábel, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Sklenená doska pracovného stolíka
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Sieťový napájací kábel
• Sieťový kábel osvetľovacej sústavy na pozorovanie v odrazenom svetle
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD: 1,25 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Kalibračné sklíčko
• Monitor a digitálna kamera s rozhraním HDMI
