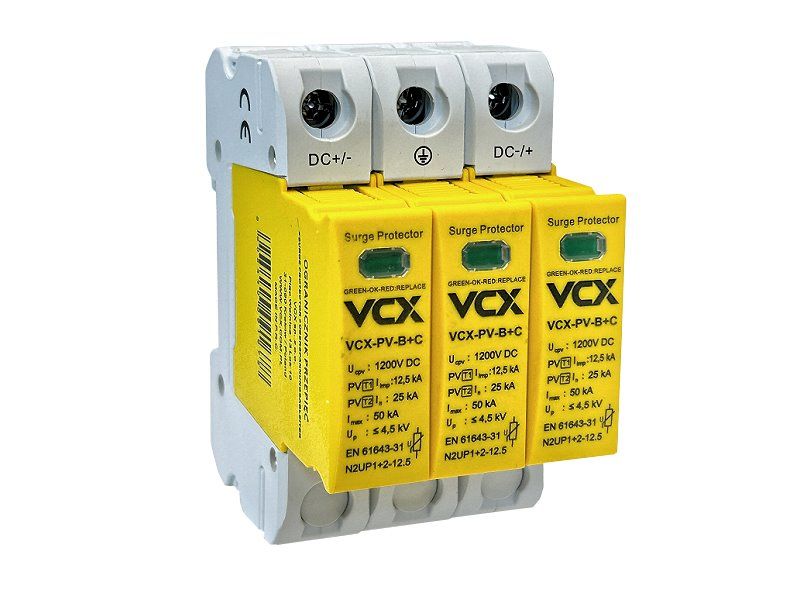

Ochrana pred prenapätím VCX DC PV-B+C trieda T1T2 (B+C) 3P 1200V 12,5kA Professional GOLD

Prepäťová ochrana VCX DC PV-B+C trieda T1+T2 (B+C) 3P 1200V 12.5kA Professional GOLD

Technicky vyspelá prepäťová ochrana najvyššej kvality z novej rady určená na ochranu fotovoltaických zariadení fungujúca ako ochrana prepätia triedy T1+T2 (B+C). Vybavená vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany). Nová verzia DC varistorového zvodiča triedy T1+T2 s napätím Ucpv zvýšeným na 1200V.

Zvodič je vyrobený s použitím vysoko kvalitného varistora (MOV) s vysokým prietokom. Použitie jediného varistora preto spĺňa normy, ktoré iní výrobcovia musia splniť použitím viacerých varistorov.

Chránič je široký iba 18 mm/1 pól a celková šírka 3 pólov je iba 54 mm a predovšetkým výška 80.8 mm, takže ho možno bez problémov inštalovať do väčšiny rozvádzačov ponúkaných na trhu.

Zvodič VCX DC B+C 3P 1200V (T1T2) 12,5kA PROF.GOLD má integrovanú tepelnú ochranu, a preto nevyžaduje ďalšiu ochranu. Pri jeho použití sa odporúča použiť poistkovú vložku 1000VDC / 125A gG alebo poistku 1000VDC / 40A typu C.

Stručne povedané, zvodič/prepäťová ochrana je:

•  Špeciálny varistor s vysokým prietokom.
•  Patentovaný systém výrezov.
•  Mimoriadne presná a pokročilá vnútorná štruktúra.
•  Zosilnené vnútorné kontakty.
•  Špeciálne nehorľavé puzdro.

Technické špecifikácie

• Trieda ochrany: T1+T2
• Ochranný prvok: varistor
• Pripojenie max: 35mm2
• Menovité prevádzkové napätie: Un 1200V DC
• Skúšobný prúd: In(8/20) 25 kA (+PE,-PE)
• Max prúd: Imax(8/20) 50 kA
• Úroveň ochrany napätia: až <4,5 kV (+PE,-PE)
• Skladovacia teplota: -30°C až +70°C
• Teplota pracovného prostredia: -30°C až +50°C
• Ochrana krytia: IP 20

Triedy prepäťových ochrán (SPD – Surge Protective Devices)


Rozdeľujú sa podľa toho, aký typ prepätia dokážu zvládnuť a kde v elektroinštalácii sa používajú. V rámci ochrany pred prepätím existujú tri hlavné triedy:


Trieda I (T1) – Hromozvodná ochrana


• Použitie: Ochrana pred priamym úderom blesku a jeho následnými účinkami.
• Typ prepätia: Zvláda najvyššie energetické impulzy.
• Miesto inštalácie: Obvykle na vstupe do objektu, často na hlavnom rozvádzači v blízkosti hlavného prívodu elektriny.
• Pracovná charakteristika: Ochrana proti priamym úderom blesku s prúdmi až do hodnôt 100 kA. Trieda I používa varistory alebo iskriská, ktoré dokážu zvládnuť vysoké prúdy z bleskového výboja (10/350 µs).



Trieda II (T2) – Ochrana proti prepätiu v rozvode


• Použitie: Ochrana pred prepätím vyvolaným nepriamymi údermi blesku alebo spínacími operáciami v sieti.
• Typ prepätia: Stredná úroveň ochrany.
• Miesto inštalácie: Vnútorné rozvodné skrine alebo rozvádzače v objektoch, kde už bola použitá ochrana triedy I.
• Pracovná charakteristika: Zabezpečuje ochranu proti prepätiu do hodnôt do 40 kA (8/20 µs). Ochrana v tejto triede chráni spotrebiče a zariadenia vnútri objektu pred bežnými prepäťovými javmi v sieti.


Trieda III (T3) – Ochrana citlivých zariadení


• Použitie: Ochrana pred menším prepätím, ktoré by mohlo poškodiť citlivé elektronické zariadenie, ako sú počítače, televízory, routery apod.
• Typ prepätia: Najnižšia úroveň ochrany, zameraná na nízke prepätie.
• Miesto inštalácie: Priamo u koncových zariadení, blízko zásuviek alebo v zariadeniach, ktoré sú pripojené na napájaciu sieť.
• Pracovná charakteristika: Typicky sa používa spoločne s triedami I a II. Ochrana triedy III zvládne prepätie do hodnôt do 10 kA (8/20 µs) a poskytuje veľmi citlivú ochranu elektroniky.


Kombinácia tried ochrany


Často sa používa kombinácia triedy I a triedy II (označené ako T1+T2 alebo B+C) na zabezpečenie komplexnej ochrany proti širokej škále prepäťových javov v elektroinštalácii. Táto kombinovaná ochrana je ideálna v systémoch, ako sú fotovoltaické inštalácie, kde je potrebné chrániť ako pred údermi blesku, tak aj pred bežným prepätím.

Zhrnutie:

• Trieda I (T1): Ochrana pred priamymi údermi blesku.
• Trieda II (T2): Ochrana pred bežným prepätím v rozvodnej sieti.
• Trieda III (T3): Ochrana citlivých zariadení pred nízkym prepätím.


Tyto triedy sú dôležité na zabezpečenie správnej ochrany budov a zariadení proti prepätiu, a preto je často dôležité kombinovať jednotlivé triedy na rôznych miestach elektroinštalácie.


Prepätie - delenie

Prepätie je prechodné zvýšenie napätia v elektrickej sieti, ktoré môže poškodiť elektrické a elektronické zariadenie. Prepätie sa delí podľa pôvodu na dve hlavné kategórie: atmosférické prepätie a spínacie prepätie. Každý z týchto typov prepätia má iné charakteristiky a príčiny, a preto vyžaduje odlišné spôsoby ochrany.


1. Atmosférické prepätie


Tento typ prepätia je spôsobený prírodnými javmi, najmä búrkami. Delí sa ďalej na dve podkategórie:

• Priamy úder blesku:

  • Nastáva, keď blesk udrie priamo do elektrickej inštalácie, hromozvodu alebo blízkej oblasti objektu. Priamy úder blesku môže viesť k extrémne vysokým prepätiam, ktoré môžu ľahko poškodiť zariadenie.
  • Výboj blesku môže mať prúd až do 200 kA, čo znamená obrovskú energiu, ktorá sa šíri po celej elektroinštalácii.
  • Na ochranu pred priamym úderom sa používajú prepäťové ochrany triedy I (T1), ktoré zvládajú veľmi vysoké prúdy a energiu.

• Nepriamy úder blesku:

  • Vzniká, keď blesk udrie v blízkosti elektrickej siete alebo vedenia. Aj keď blesk neudrie priamo do objektu, môže spôsobiť prepätie šíriace sa elektrickým vedením.
  • Toto prepätie je menšie ako priamy úder blesku, ale stále môže poškodiť citlivé elektronické zariadenie.
  • Na ochranu pred nepriamym úderom blesku sa používajú prepäťové ochrany triedy II (T2).


2. Spínacie prepätie


Tento typ prepätia je spôsobený činnosťou elektrických zariadení alebo spínacími operáciami v sieti. Spínacie prepätie vzniká náhlym vypnutím alebo zapnutím veľkých záťaží, ako sú transformátory, motory, klimatizačné jednotky alebo veľké priemyselné stroje.

• Príčiny:
  • Vypínanie alebo zapínanie veľkých induktívnych alebo kapacitných záťaží.
  • Krátkodobé výpadky prúdu.
  • Problémy v rozvodnej sieti (napríklad skrat alebo porucha v elektrárni).
• Charakteristika:
  • Spínacie prepätie zvyčajne netrvá dlho, ale môže dosiahnuť vysoké napäťové hodnoty, ktoré môžu poškodiť elektroniku, najmä citlivé zariadenia.
  • Spínacie prepätie je menej nebezpečné ako atmosférické prepätie, ale je častejšie.
  • Na ochranu proti spínacím prepätiam sa používajú prepäťové ochrany triedy II (T2) a triedy III (T3) na ochranu citlivých zariadení.


Ďalšie delenie prepätia podľa trvania:


• Krátkodobé prepätie (prechodné):
  • Trvá len niekoľko mikrosekúnd alebo milisekúnd.
  • Typickým príkladom sú atmosférické javy, ako je úder blesku, alebo spínacie prepätie spôsobené prechodným vypnutím/zapnutím zariadenia.
• Dlhodobé prepätie (trvalé):
  • Pretrváva po dlhšiu dobu (sekundy až minúty).
  • Zvyčajne spôsobené poruchou v napájacej sieti alebo zlým zapojením, napríklad prerušením neutrálneho vodiča.


Zhrnutie:

• Atmosférické prepätie je spôsobené bleskami a je rozdelené na priame a nepriame údery blesku.
• Spínacie prepätie vzniká v dôsledku činnosti elektrických zariadení a spínacích operácií.
• Prepätie môže byť krátkodobé (prechodné) alebo dlhodobé (trvalé).

Prečo si zaobstarať prepäťovú ochranu?


UPOZORNENIE

Z dôvodu vysokého rizika spojeného s nesprávnym pripojením zariadenia, ktoré môže viesť k poškodeniu elektrických spotrebičov, inštalácia by mala byť vykonaná iba kvalifikovanou osobou s príslušnou elektrotechnickou kvalifikáciou. Nesprávne zapojenie môže spôsobiť nielen nefunkčnosť zariadenia, ale aj závažné poškodenie elektroinštalácie, spotrebičov a ďalších systémov v domácnosti alebo komerčných objektoch.

Dôrazne varujeme, že akékoľvek pokusy o neodbornú inštaláciu môžu zvýšiť riziko vzniku elektrických skratov, požiaru alebo iných nebezpečných situácií. V dôsledku toho môžu vzniknúť vážne materiálne škody, zranenia alebo iné negatívne následky.

Nepreberáme žiadnu zodpovednosť za škody spôsobené nesprávnym zapojením či neodbornou montážou. Preto odporúčame, aby montáž bola konzultovaná a vykonaná iba profesionálnym elektrikárom s platným osvedčením podľa platných noriem a predpisov.

Ak si nie ste istí správnym postupom pri inštalácii, kontaktujte odborníka, aby ste zaistili bezpečné a správne fungovanie zariadenia.
