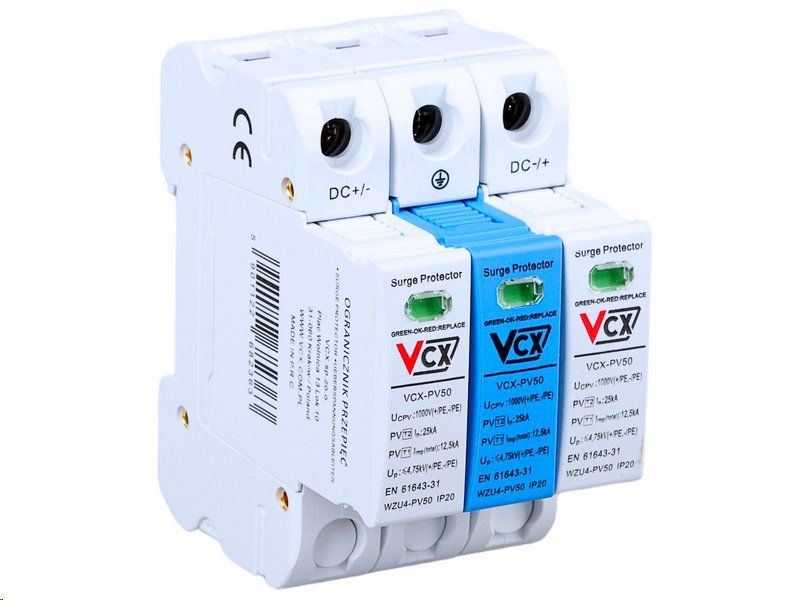

Ochrana pred preťažením VCX PV50 DC trieda T1T2 (B+C) 3P 1000V 12,5 kA GDT s plynným iskrišťom

Prepäťová ochrana VCX PV50 DC trieda T1+T2 (B+C) 3P 1000V 12.5 kA GDT s plynovým iskrišťom

Technicky vyspelá prepäťová ochrana s plynovým iskrišťom fungujúcim ako ochrana proti prepätiu triedy B a C. Je špičkovým a inovatívnym riešením ochrany pred bleskom pre fotovoltaické inštalácie.

Chránič, ktorý je vyrobený pomocou špeciálneho varistora s vysokým prietokom (MOV) a plynového iskrišťa (GDT). Použitie jedného alebo dvoch varistorov preto môže splniť štandardy, ktoré iní výrobcovia potrebujú na dosiahnutie viacerých varistorov. Použitím menšieho počtu varistorov sa zmenší veľkosť chrániča. Náš chránič je široký 18 mm/1 pól a celková šírka 3 pólov je iba 54 mm.

Prepäťová ochrana je vybavená varistormi (MOV) v moduloch DC+ a DC- a plynovým iskrišťom (GDT) v module PE, čo účinne eliminuje problém starnutia varistorov vplyvom tzv. zvodového prúdu a prevádzkového prúdu.


Súhrnne možno povedať, že chránič VCX-50PV-B+C triedy T1T2 je:


•  Špeciálny varistor s vysokým prietokom.
•  Plynová výbojka (GDT) v module PE.
•  Patentovaný systém výrezov.
•  Základňa v tvare písmena Y.
•  Mimoriadne presná a pokročilá vnútorná štruktúra.
•  Vyrobené technológiou varistor-iskrište (MOV+GDT+MOV).

Chránič je vybavený varistormi (MOV) v moduloch DC+ a DC- a plynovým iskrišťom (GDT) v module PE, čo účinne eliminuje problém starnutia iskrišťa vplyvom tzv. zvodového prúdu a prevádzkového prúdu. Sú vybavené vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).

PREČO VYBRAŤ ochranné zariadenie VCX-50PV-B+C triedy T1T2 Iimp (Itotal) = 12,5 kA?


Vo vnútornom prevedení u konkurenčných chráničov sú použité 3 varistory. To si vynucuje šírku 36 mm na pól, aby sa dosiahlo T1T2 Iimp = 7 kA alebo viac. Celková šírka troch pólov je teda celých 108 mm! Náš chránič je široký 18 mm/1 pól a celková šírka 3 pólov je iba 54 mm.

Technické údaje

• Trieda ochrany: T1 T2
• Ochranný prvok: varistor-iskrište (MOV+GDT+MOV)
• Pripojenie max: 35 mm2
• Menovité prevádzkové napätie: Un 1000V DC
• Maximálne prevádzkové napätie: Uc 1060V DC
• Testovací prúd: In(8/20) 25 kA
• Maximálny prúd: Imax(8/20) 50 kA
• Impulzný prúd: Iimp(10/350) 12,5 kA
• Napäťová ochrana: <4,75 kV
• Skladovacia teplota: -30/+70°C
• Teplota pracovného prostredia: -30/+50°C
• Ochrana krytia: IP 20

Triedy prepäťových ochrán (SPD – Surge Protective Devices)


Rozdeľujú sa podľa toho, aký typ prepätia dokážu zvládnuť a kde v elektroinštalácii sa používajú. V rámci ochrany pred prepätím existujú tri hlavné triedy:


Trieda I (T1) – Hromozvodná ochrana


• Použitie: Ochrana pred priamym úderom blesku a jeho následnými účinkami.
• Typ prepätia: Zvláda najvyššie energetické impulzy.
• Miesto inštalácie: Obvykle na vstupe do objektu, často na hlavnom rozvádzači v blízkosti hlavného prívodu elektriny.
• Pracovná charakteristika: Ochrana proti priamym úderom blesku s prúdmi až do hodnôt 100 kA. Trieda I používa varistory alebo iskrištia, ktoré dokážu zvládnuť vysoké prúdy z bleskového výboja (10/350 µs).



Trieda II (T2) – Ochrana proti prepätiu v rozvode


• Použitie: Ochrana pred prepätím vyvolaným nepriamymi údermi blesku alebo spínacími operáciami v sieti.
• Typ prepätia: Stredná úroveň ochrany.
• Miesto inštalácie: Vnútorné rozvodné skrine alebo rozvádzače v objektoch, kde už bola použitá ochrana triedy I.
• Pracovná charakteristika: Zabezpečuje ochranu proti prepätiu do hodnôt do 40 kA (8/20 µs). Ochrana v tejto triede chráni spotrebiče a zariadenia vnútri objektu pred bežnými prepäťovými javmi v sieti.


Trieda III (T3) – Ochrana citlivých zariadení


• Použitie: Ochrana pred menším prepätím, ktoré by mohlo poškodiť citlivé elektronické zariadenia, ako sú počítače, televízory, routery a pod.
• Typ prepätia: Najnižšia úroveň ochrany, zameraná na nízke prepätie.
• Miesto inštalácie: Priamo u koncových zariadení, blízko zásuviek alebo v zariadeniach, ktoré sú pripojené na napájaciu sieť.
• Pracovná charakteristika: Typicky sa používa spoločne s triedami I a II. Ochrana triedy III zvládne prepätie do hodnôt do 10 kA (8/20 µs) a poskytuje veľmi citlivú ochranu elektroniky.


Kombinácia tried ochrany


Často sa používa kombinácia triedy I a triedy II (označené ako T1+T2 alebo B+C) na zabezpečenie komplexnej ochrany proti širokej škále prepäťových javov v elektroinštalácii. Táto kombinovaná ochrana je ideálna v systémoch, ako sú fotovoltaické inštalácie, kde je potrebné chrániť ako pred údermi blesku, tak aj pred bežným prepätím.

Zhrnutie:

• Trieda I (T1): Ochrana pred priamymi údermi blesku.
• Trieda II (T2): Ochrana pred bežným prepätím v rozvodnej sieti.
• Trieda III (T3): Ochrana citlivých zariadení pred nízkym prepätím.


Tyto triedy sú dôležité na zabezpečenie správnej ochrany budov a zariadení proti prepätiu, a preto je často dôležité kombinovať jednotlivé triedy na rôznych miestach elektroinštalácie.


Prepätie - delenie

Prepätie je prechodné zvýšenie napätia v elektrickej sieti, ktoré môže poškodiť elektrické a elektronické zariadenie. Prepätie sa delí podľa pôvodu na dve hlavné kategórie: atmosférické prepätie a spínacie prepätie. Každý z týchto typov prepätia má iné charakteristiky a príčiny, a preto vyžaduje odlišné spôsoby ochrany.


1. Atmosférické prepätie


Tento typ prepätia je spôsobený prírodnými javmi, najmä búrkami. Delí sa ďalej na dve podkategórie:

• Priamy úder blesku:

  • Nastáva, keď blesk udrie priamo do elektrickej inštalácie, hromozvodu alebo blízkej oblasti objektu. Priamy úder blesku môže viesť k extrémne vysokým prepätiam, ktoré môžu ľahko poškodiť zariadenie.
  • Výboj blesku môže mať prúd až do 200 kA, čo znamená obrovskú energiu, ktorá sa šíri po celej elektroinštalácii.
  • Na ochranu pred priamym úderom sa používajú prepäťové ochrany triedy I (T1), ktoré zvládajú veľmi vysoké prúdy a energiu.

• Nepriamy úder blesku:

  • Vzniká, keď blesk udrie v blízkosti elektrickej siete alebo vedenia. Aj keď blesk neudrie priamo do objektu, môže spôsobiť prepätie šíriace sa elektrickým vedením.
  • Toto prepätie je menšie ako priamy úder blesku, ale stále môže poškodiť citlivé elektronické zariadenie.
  • Na ochranu pred nepriamym úderom blesku sa používajú prepäťové ochrany triedy II (T2).


2. Spínacie prepätie


Tento typ prepätia je spôsobený činnosťou elektrických zariadení alebo spínacími operáciami v sieti. Spínacie prepätie vzniká náhlym vypnutím alebo zapnutím veľkých záťaží, ako sú transformátory, motory, klimatizačné jednotky alebo veľké priemyselné stroje.

• Príčiny:
  • Vypínanie alebo zapínanie veľkých indukčných alebo kapacitných záťaží.
  • Krátkodobé výpadky prúdu.
  • Problémy v rozvodnej sieti (napríklad skrat alebo porucha v elektrárni).
• Charakteristika:
  • Spínacie prepätie zvyčajne netrvá dlho, ale môže dosiahnuť vysoké napäťové hodnoty, ktoré môžu poškodiť elektroniku, najmä citlivé zariadenia.
  • Spínacie prepätie je menej nebezpečné ako atmosférické prepätie, ale je častejšie.
  • Na ochranu proti spínacím prepätiam sa používajú prepäťové ochrany triedy II (T2) a triedy III (T3) na ochranu citlivých zariadení.


Ďalšie delenie prepätia podľa trvania:


• Krátkodobé prepätie (prechodné):
  • Trvá len niekoľko mikrosekúnd alebo milisekúnd.
  • Typickým príkladom sú atmosférické javy, ako je úder blesku, alebo spínacie prepätie spôsobené prechodným vypnutím/vypnutím zariadenia.
• Dlhodobé prepätie (trvalé):
  • Pretrváva po dlhšiu dobu (sekundy až minúty).
  • Zvyčajne spôsobené poruchou v napájacej sieti alebo zlým zapojením, napríklad prerušením neutrálneho vodiča.


Zhrnutie:

• Atmosférické prepätie je spôsobené bleskami a je rozdelené na priame a nepriame údery blesku.
• Spínacie prepätie vzniká v dôsledku činnosti elektrických zariadení a spínacích operácií.
• Prepätie môže byť krátkodobé (prechodné) alebo dlhodobé (trvalé).

Prečo si zaobstarať prepäťovú ochranu?


UPOZORNENIE

Z dôvodu vysokého rizika spojeného s nesprávnym pripojením zariadenia, ktoré môže viesť k poškodeniu elektrických spotrebičov, inštalácia by mala byť vykonaná iba kvalifikovanou osobou s príslušnou elektrotechnickou kvalifikáciou. Nesprávne zapojenie môže spôsobiť nielen nefunkčnosť zariadenia, ale aj závažné poškodenie elektroinštalácie, spotrebičov a ďalších systémov v domácnosti alebo komerčných objektoch.

Dôrazne varujeme, že akékoľvek pokusy o neodbornú inštaláciu môžu zvýšiť riziko vzniku elektrických skratov, požiaru alebo iných nebezpečných situácií. V dôsledku toho môžu vzniknúť vážne materiálne škody, zranenia alebo iné negatívne následky.

Nepreberáme žiadnu zodpovednosť za škody spôsobené nesprávnym zapojením či neodbornou montážou. Preto odporúčame, aby montáž bola konzultovaná a vykonaná iba profesionálnym elektrikárom s platným osvedčením podľa platných noriem a predpisov.

Ak si nie ste istí správnym postupom pri inštalácii, kontaktujte odborníka, aby ste zabezpečili bezpečné a správne fungovanie zariadenia.
