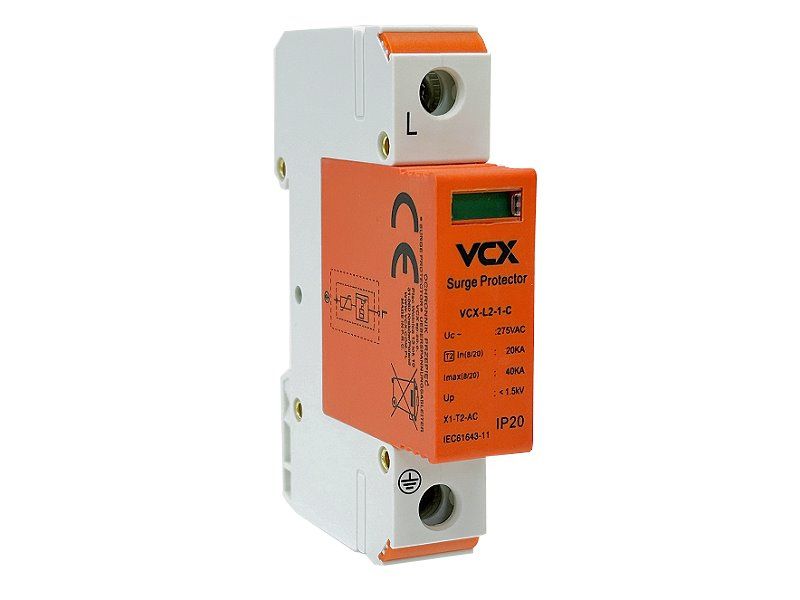

Ochrana pred preťažením VCX L2-1-C AC trieda T2 (C) 1P 20kA

Prepäťová ochrana VCX L2-1-C AC trieda T2 (C) 1P 20kA

Modulárna prepäťová ochrana VCX-L2-1-C triedy T2 je určená na ochranu napájacích inštalácií NN proti indukovaným a spínacím prepätiam.

Môže byť inštalovaná v sieťach typu TN-S, TN-C, IT a TT. Mala by byť montovaná ako druhá úroveň ochrany v podlahových rozvádzačoch, podružných rozvádzačoch.

Tento zvod prepäťovej ochrany triedy T2 je ideálny na ochranu elektrických inštalácií pred stredne silnými prepätiami spôsobenými spínacími operáciami alebo indukovanými prepätiami. Vďaka maximálnemu rázovému prúdu 40 kA a napäťovej ochrannej úrovni pod 1,2 kV poskytuje spoľahlivú ochranu pre bežné elektrické zariadenie v domácnostiach, komerčných alebo priemyselných objektoch. Je vhodný na použitie v prostrediach s teplotnými výkyvmi, ktoré pokrývajú široký rozsah bežných prevádzkových podmienok.

TECHNICKÉ PARAMETRE


• Trieda ochrany: T2

  • Zvod triedy T2 je určený na ochranu proti prepätiu spôsobenému spínacími operáciami a indukovanými prepätiami. Táto ochrana je vhodná pre väčšinu bežných elektrických zariadení, pretože chráni proti stredne veľkým prepäťovým špičkám v sieťach.

• Ochranný prvok: varistor

  • Varistor je rýchlo reagujúca súčiastka, ktorá pri prepätí znižuje svoj odpor, čím umožňuje rýchle odvedenie prebytočného prúdu a ochráni pripojené zariadenia pred poškodením.

• Pripojenie max: 35 mm²

  • Zvod umožňuje pripojenie vodičov s prierezom až 35 mm², čo je vhodné pre väčšie elektrické inštalácie, typické pre komerčné a priemyselné objekty.

• Maximálne prevádzkové napätie Uc: 275V AC

  • Zvod je navrhnutý na maximálne prevádzkové napätie 275V AC, čo zodpovedá bežnému napájaciemu napätiu v nízkonapäťových rozvodoch.

• Menovitý impulzný zvodový prúd In (8/20 µs): 20 kA

  • Menovitý zvodový prúd 20 kA pri vlne 8/20 µs udáva schopnosť zvodu zvládnuť bežné prepätia vznikajúce pri spínacích operáciách alebo vzdialených búrkových javoch.

• Maximálny rázový zvodový prúd Imax (8/20 µs): 40 kA

  • Tento zvod je schopný zvládnuť maximálny rázový prúd až 40 kA pri vlne 8/20 µs, čo zaisťuje vysokú úroveň ochrany pred silnými prepäťovými impulzmi.

• Napäťová ochranná úroveň: <1,2 kV

  • Napäťová ochranná úroveň pod 1,2 kV znamená, že zvod obmedzuje prepätie na túto hodnotu, čím zaisťuje bezpečnosť pre citlivé zariadenia. Nižšia hodnota napäťovej ochrannej úrovne zaručuje lepšiu ochranu pred prepätím.

• Teplota skladovania: -30°C až +70°C

  • Zvod môže byť skladovaný v teplotnom rozmedzí -30°C až +70°C, čo umožňuje jeho stabilné uchovávanie aj v extrémnych podmienkach.

• Prevádzková okolitá teplota: -30°C až +50°C

  • Zvod funguje spoľahlivo v teplotách od -30°C do +50°C, čo je vhodné pre bežné prevádzkové podmienky v rôznych prostrediach.


Inštalácia ochrany

Prepäťové ochrany by mali byť inštalované v miestach, kde elektrické inštalácie vstupujú do budovy. V budovách bez systému ochrany pred bleskom a s prípojkou káblového vedenia poskytujú tieto typy zvodov dostatočnú ochranu, bez toho aby bolo nutné inštalovať zvody triedy T1. Sú vybavené vizuálnym indikátorom prevádzky (zelená farba pre ochranu, červená farba pre absenciu ochrany).

Prepäťová ochrana triedy T2 © - druhá a jediná úroveň ochrany!

Domáca elektrická inštalácia je extrémne zraniteľná voči tzv. prepätiu. Jedná sa o prepätie v sieti, ktoré výrazne prekračuje menovité, t.j. bezpečné hodnoty pre elektrické spotrebiče v nej napájané. Tieto prepätia sú zvyčajne veľmi nebezpečné pre všetky druhy domácich a domácich spotrebičov, preto je dobré sa riadne chrániť a inštalovať prepäťové ochrany triedy T2 (C).

Tieto modulárne prepäťové ochrany poskytujú druhý stupeň ochrany a mali by byť inštalované do stohovaných dosiek v rozvodniciach v miestach, kde elektrická inštalácia vstupuje do budovy.

Dôležité je, že prepäťová ochrana triedy T2 © je dostatočnou ochranou tam, kde je prípojka káblového vedenia a nie je inštalovaná ochrana pred bleskom. V takýchto prípadoch nie je potrebné dodatočne inštalovať prepäťovú ochranu triedy T1. Zvody prepäťovej ochrany triedy T2 (C) VCX majú integrovanú ochranu. Akceptujeme tiež použitie poistkovej vložky 125 A gG alebo poistky 40 A typu C.

Prepäťové ochrany - základné informácie

Prepäťové ochrany, známe tiež ako zvody prepätia, sú dôležitým prvkom elektrických inštalácií, ktoré chránia zariadenia pred škodlivými účinkami prepätia. Prepätie môže byť spôsobené rôznymi faktormi, ako sú údery blesku, spínacie operácie v elektrickej sieti alebo prechodné zmeny napätia. Tieto prechodné javy môžu viesť k poškodeniu citlivej elektroniky a ďalších elektrických spotrebičov, čo zdôrazňuje dôležitosť použitia kvalitnej prepäťovej ochrany.

Základné informácie o striedavom prúde (AC)

Striedavý prúd (AC) je typ elektrického prúdu, kde dochádza k pravidelným zmenám smeru toku prúdu. V bežných rozvodoch elektriny dochádza k striedaniu medzi kladnou a zápornou polaritou s frekvenciou 50 Hz (v Európe), čo znamená, že sa smer prúdu zmení 50-krát za sekundu. Tento typ prúdu je využívaný v domácnostiach aj v priemyselných aplikáciách, pretože je ľahko prenosný na veľké vzdialenosti.

Prepäťová ochrana

Zvod prepätia, niekedy označovaný tiež ako bleskozvodka, je zariadenie navrhnuté na ochranu elektrických systémov a zariadení pripojených k sieti pred náhlymi nárastmi napätia. Prepäťová ochrana funguje tak, že keď napätie prekročí bezpečnú úroveň, zvod prepätia aktívne odvádza nadbytočnú energiu do zeme, čím zabraňuje tomu, aby vysoké napätie dosiahlo chránené zariadenia.

Funkcia zvodu prepätia

Hlavnou funkciou zvodu prepätia je obmedziť veľkosť prechodných prepätí na úroveň, ktorá neohrozí inštaláciu ani pripojené zariadenia. Tým sa zabráni poškodeniu elektrických obvodov a zariadení, ako sú počítače, televízory, chladničky a ďalšie domáce alebo priemyselné spotrebiče.

Prepäťová ochrana je nevyhnutná na zabezpečenie bezpečnej a spoľahlivej prevádzky elektrických systémov, či už v domácnosti alebo v priemyselných aplikáciách. Správny výber a inštalácia prepäťovej ochrany významne znižuje riziko poškodenia zariadení a prispieva k dlhšej životnosti elektrických inštalácií.


Typy prepäťových ochrán


Existuje niekoľko typov prepäťových ochrán, ktoré sú určené pre rôzne aplikácie:

1. Zvody prepätia typu 1 (trieda B) – Tieto zvody sú navrhnuté na ochranu pred priamymi údermi blesku a vysokými prepätiami v elektrickej sieti. Sú umiestnené na vstupe do budovy a chránia celú inštaláciu.
2. Zvody prepätia typu 2 (trieda C) – Tieto zvody sa používajú na ochranu pred prepätiami spôsobenými spínacími operáciami alebo nepriamymi údermi blesku. Často sa inštalujú do rozvádzačov vnútri budov.
3. Zvody prepätia typu 3 (trieda D)– Tieto zvody poskytujú ochranu jednotlivým spotrebičom alebo zariadeniu. Často sa inštalujú blízko citlivých zariadení, napríklad vo forme zásuvkových zvodov.

Ako vzniká prepätie v elektrickej inštalácii?

Prepätie v elektrickej inštalácii môže vzniknúť z rôznych zdrojov, pričom niektoré sú spojené s atmosférickými javmi, zatiaľ čo iné majú technický pôvod v prevádzke zariadení. Tu sú hlavné spôsoby vzniku prepätia:

1. Úder blesku

• Priamy úder blesku do budovy alebo jej napájacieho vedenia: Tento prípad spôsobí veľmi vysoké prepätie, ktoré sa šíri elektrickou inštaláciou. Úder blesku môže priamo zasiahnuť štruktúru budovy alebo napájacie vedenie, čo vytvorí enormnú napäťovú špičku. Ak nie je inštalovaná prepäťová ochrana, táto energia môže zničiť pripojené zariadenia a poškodiť elektrické rozvody.
• Výboj do systému ochrany pred bleskom (hromozvodu): Aj keď je budova chránená hromozvodom, môže sa časť bleskového prúdu indukovať do elektrickej inštalácie, čo vyvolá prepätie.
• Výboj do vonkajších zariadení: Externé zariadenia, ako sú klimatizačné jednotky, ovládanie brány, alebo vonkajšie osvetlenie, sú tiež náchylné na zásahy bleskom. Tieto výboje môžu spôsobiť šírenie prepätia do celej elektrickej siete objektu.
• Výboj blesku do susedných objektov: Prepätie sa môže šíriť aj od vzdialenejšieho objektu, ak blesk zasiahne objekt alebo vonkajšiu inštaláciu do vzdialenosti až 2 km. Napäťová vlna sa môže indukovať cez napájacie vedenie do ďalších budov v okolí.

2. Komutačné (spínacie) prepätie

• Spínacie operácie v priemyselných zariadeniach: Prepätie môže vzniknúť aj v dôsledku rýchleho zapínania a vypínania veľkých elektrických strojov a zariadení, ako sú motory, transformátory alebo indukčné zariadenia. Pri spínaní týchto zariadení sa v obvodoch vytvárajú prechodné napäťové špičky, ktoré môžu vyvolať prepätie v elektrickej sieti.
• Prevádzka klimatizácií a iných veľkých spotrebičov: Zapínanie a vypínanie spotrebičov, ako sú klimatizácie, výťahy alebo elektrické brány, môže viesť k prechodným prúdovým rázom, ktoré vyvolávajú prepätie v sieti.

3. Indukované prepätie

• Prepätie môže byť tiež indukované elektromagnetickými poľami, ktoré vznikajú pri blízkych výbojoch blesku, aj keď nezasiahnu priamo objekt. Vysoké elektromagnetické pole spôsobené bleskom môže vyvolať napäťové špičky v kábloch a vodičoch elektrickej inštalácie.

4. Poruchy v sieti

• Niekedy môže byť prepätie spôsobené aj problémami v rozvodnej sieti, napríklad pri výpadkoch prúdu, chybnom uzemnení, alebo pri zapínaní veľkých transformátorov a generátorov.

Dôsledky prepätia

Ak nie je inštalovaná účinná prepäťová ochrana, môže prepätie spôsobiť vážne poškodenie elektrických spotrebičov, skraty v elektrických rozvodoch, a dokonca aj požiare. Citlivé elektronické prístroje, ako sú počítače, televízie a ďalšia elektronika, sú obzvlášť náchylné na poškodenie.

Prevencia a ochrana pred prepätím, vrátane inštalácie vhodných prepäťových ochrán, je preto kľúčová pre zaistenie bezpečnosti a spoľahlivosti elektrických inštalácií v domácnostiach aj priemysle.

Zvody prepätia striedavého prúdu (AC)

Zvody prepätia majú skutočne kľúčovú úlohu v ochrane elektrických systémov a zariadení pred nežiaducimi vplyvmi prepätia. Ako ste spomenuli, ich hlavnou funkciou je obmedziť následné prúdy a skrátiť trvanie prepätia, čo chráni citlivé komponenty a izoláciu v sieti. Prepätie môže byť spôsobené nielen úderom blesku, ale aj spínacími operáciami v elektrickej sieti, napríklad pri zapínaní alebo vypínaní nezaťaženého vedenia.

Zvody typu 1 (trieda B) sú konštruované tak, aby ochránili elektrické inštalácie a zariadenia pred priamym úderom blesku, ktorý by mohol zasiahnuť napájacie vedenie alebo systémy ochrany pred bleskom. Sú inštalované na vstupe elektrickej siete a fungujú ako prvá línia obrany pred veľkými prepätiami spôsobenými atmosférickými vplyvmi.

Zvody typu "1+2" (trieda B+C) sú kombinované zvody, ktoré majú širší ochranný rozsah. Okrem ochrany pred atmosférickými vplyvmi, vrátane úderu blesku, zaisťujú tiež ochranu proti prepätiam spôsobeným spínaním v sieti. To z nich robí ideálnu voľbu pre komplexnú ochranu elektrických inštalácií, pretože sú schopné reagovať na rôzne druhy prepätí, ako od bleskov, tak od spínacích operácií.

Tieto zvody sú dôležité najmä v priemyselných a obytných budovách, kde ochrana elektrickej siete nielenže chráni citlivé zariadenia, ale tiež zvyšuje celkovú spoľahlivosť systému a minimalizuje riziko nákladných opráv alebo výpadkov spôsobených poškodením prepätím.

Zvody typu 3 (trieda D) sú navrhnuté na ochranu jednotlivých zariadení alebo malých spotrebičov pred nízkymi prepäťovými špičkami, ktoré sa môžu dostať cez primárne a sekundárne prepäťové ochrany (t.j. typu 1 a typu 2). Zvody typu 3 sa zvyčajne inštalujú v blízkosti koncových zariadení a chránia pred prepätím spôsobeným spínacími operáciami, indukovanými prepätiami alebo zvyškami atmosférického prepätia, ktoré sa môžu dostať až k jednotlivým spotrebičom.

Výber zvodu prepätia (prepäťovej ochrany)

Pri výbere zvodu prepätia (prepäťovej ochrany) je kľúčové zohľadniť niekoľko technických faktorov a štandardov, ktoré zaistia efektívnu ochranu vašej inštalácie. Tu sú hlavné aspekty, na ktoré je potrebné sa zamerať:

1. Maximálne trvalé prevádzkové napätie (UC)

• Je dôležité, aby zvod bol navrhnutý na prevádzku pri napätí, ktoré je trvale prítomné medzi fázovým a nulovým vodičom. Napríklad pre bežnú sieť s napätím 230/400 V AC by mal byť zvolený zvod s zodpovedajúcou hodnotou UC, ktorá je aspoň taká, ako maximálne napätie v sieti.
• Zaistenie správneho UC zaručuje, že zvod nebude zbytočne aktivovaný pri bežnej prevádzke a zároveň dokáže účinne reagovať na prepätie.

2. Priebeh prepäťového prúdu (10/350 µs)

• Tento priebeh špecifikuje typický tvar bleskového prúdu a určuje, ako rýchlo a s akou intenzitou prepäťová vlna zasiahne systém.
• Zvody prepätia typu 1, ktoré chránia pred priamymi údermi blesku, musia byť dimenzované na zvládnutie tohto priebehu. Prúdová vlna 10/350 µs znamená, že nárast prúdu trvá 10 µs a pokles na 50 % trvá 350 µs. Zvod musí byť teda schopný absorbovať veľmi silné prúdy počas tejto krátkej doby, aby ochránil zvyšok inštalácie.

3. Výber typu zvodu podľa kategórie ochrany

• Typ 1 (trieda B): Ak inštalácia vyžaduje ochranu proti priamym úderom blesku, je nutné použiť zvod s vyššou absorpčnou schopnosťou a s odolnosťou na priebeh 10/350 µs. Tento zvod je inštalovaný u hlavného rozvádzača a poskytuje primárnu ochranu.
• Typ 2 (trieda C): Tento zvod sa používa na sekundárnu ochranu vnútri budovy a chráni zariadenia pred prepätiami, ktoré vznikajú spínaním alebo nepriamymi údermi blesku. Má nižšiu absorpčnú schopnosť ako typ 1.
• Typ 3 (trieda D): Tieto zvody sú určené na koncovú ochranu jednotlivých zariadení, napríklad na ochranu elektroniky v zásuvkách.

4. Úroveň ochrany (Up)

• Up je maximálne zvyškové napätie, ktoré môže zvod prepustiť, bez toho aby zariadenie za ním bolo ohrozené. Nižšie Up znamená lepšiu ochranu citlivej elektroniky. Hodnoty Up sa líšia podľa typu zvodu:
  • Typ 1: Up sa pohybuje okolo 2,5–4 kV
  • Typ 2: Up je zvyčajne 1,5 kV
  • Typ
