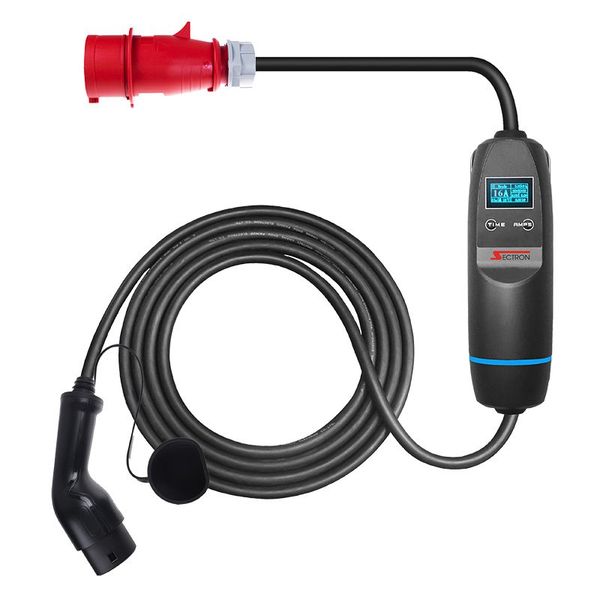

Prenosná nabíjačka SECTRON 5m /16A, 400V, CEE 5pin - Type 2/

Prenosná nabíjačka SECTRON 11 kW, Type 2, 5 m — Mobilný wallbox pre 400V siete

Plnohodnotné nabíjanie bez nutnosti pevnej elektroinštalácie

Nie vždy je ekonomicky a priestorovo zmysluplné inštalovať pevnú stacionárnu nabíjaciu stanicu na každom mieste, kde svojím vozidlom parkujete — či už ide o rodinný dom, víkendovú chatu, alebo firemnú pobočku. Prenosná nabíjačka elektromobilu SECTRON AC Charger tento problém eliminuje tým, že ponúka mobilitu bez kompromisov vo výkone. Vďaka kompaktným rozmerom ju môžete ľahko prevážať v kufri vozidla a mať ju neustále k dispozícii.

Riešením je tento inteligentný prenosný wallbox, ktorý vyžaduje iba štandardnú trojfázovú päťkolíkovú 400V 16A zásuvku (CEE 5-pin). Okamžite po pripojení k elektrickej sieti je zariadenie pripravené dodávať nabíjací výkon až 11 kW. Súčasťou výbavy je vstavaný elektromer s pamäťou, možnosť regulácie prúdu a odložený štart, čo používateľom poskytuje absolútnu flexibilitu a prehľad o spotrebovanej energii.


Kľúčové parametre a ich prínos v praxi


• Nabíjací výkon 4,2–11 kW — Zabezpečuje efektívne a rýchle nabitie batérie vozidla zo štandardnej trojfázovej siete.

• Nastavenie výkonu v krokoch 6 až 16 A — Umožňuje presné prispôsobenie odberu podľa kapacity lokálneho ističa, čím bráni jeho výpadkom pri súbežnom chode ďalších spotrebičov.

• Odložený štart o 1 až 9 hodín — Ideálna funkcia pre automatické začatie nabíjania v čase platnosti lacnejšej sadzby nízkeho tarifu alebo podľa aktuálneho zaťaženia siete.

• Zabudovaný elektromer s pamäťou — Presne eviduje energiu dodanú do batérie (až do hodnoty 999,99 kWh), dáta zostávajú uložené aj po odpojení od elektrickej siete.

• Informačný OLED displej — Poskytuje okamžité dáta o napätí, odoberanom prúde, výkone, čase nabíjania a vnútornej teplote zariadenia.

• Integrovaný prúdový chránič RCD — Zabudovaná ochrana (AC 30 mA, DC 6 mA) garantuje vysoký štandard bezpečnosti pri prevádzke.

• Stupeň krytia IP65 — Nabíjačka spoľahlivo odoláva striekajúcej vode, čo umožňuje jej plnohodnotné využitie vo vonkajšom prostredí.

• Konektor Type 2 (IEC62196-2) — Štandardizované riešenie kompatibilné s drvivou väčšinou európskych elektromobilov a plug-in hybridov.

Kontrola nad nabíjaním z každodennej perspektívy

Základom bezproblémového denného používania je rýchla orientácia v prevádzkových dátach. OLED displej priamo na riadiacej jednotke nabíjačky poskytuje jasný prehľad o tom, v akej fáze sa nabíjací cyklus nachádza a aký aktuálny nabíjací výkon smeruje do vozidla.

Proces je navyše vizualizovaný pomocou LED indikačného krúžku na tele zariadenia. K celkovému používateľskému zážitku prispieva aj nadštandardná výbava — po ukončení nabíjania možno 5-metrový kábel z mäkčeného TPE plastu ľahko zbaliť do praktickej tašky z vysoko pevného nylonu, ktorá chráni techniku pred poškodením a šetrí miesto v batožinovom priestore.

Výkon 11 kW a efektívne riadenie záťaže

Nasadenie v miestach so staršou elektroinštaláciou alebo s obmedzenou kapacitou hlavného ističa vyžaduje technickú flexibilitu. Práve tu nastupuje kľúčová funkcia obmedzenia maximálneho prúdu, ktorá sa ovláda vyhradeným tlačidlom AMPS.

Obsluha tak môže plynule redukovať odber od východiskových 16 A až k hranici 6 A, čo znamená reguláciu nabíjacieho výkonu v rozsahu 4,2 kW až 11 kW. Zariadenie tiež disponuje teplotným senzorom, ktorý nepretržite monitoruje a stráži teplotu nabíjačky, čím predchádza tepelnému preťaženiu celého systému.

Inovácie a flexibilita vo firemnom aj súkromnom využití

V podnikovom sektore prináša SECTRON AC Charger priamu finančnú úsporu a administratívne zjednodušenie. Zamestnanec nabíjajúci služobné vozidlo v domácich podmienkach využije funkciu „Power Record“, ktorá v menu jasne oddeľuje a uchováva záznamy o spotrebe.

Táto história nabíjacích cyklov následne slúži ako transparentný podklad pre preplatenie elektriny firmou. V súkromnom nasadení potom používatelia oceňujú kombináciu voliteľného odloženého štartu (tlačidlom TIME) pre nočné nabíjanie a dodávaného držiaka na montáž na stenu, vďaka ktorému zariadenie poslúži v garáži ako štandardný stacionárny wallbox.

Pre koho je prenosná nabíjačka určená

• Majitelia služobných elektromobilov: Vďaka zabudovanému elektromeru s pamäťou získajú nespochybniteľný prehľad o spotrebovanej energii doma, čo výrazne uľahčuje vykazovanie nákladov pre firemnú účtáreň.

• Domácnosti a majitelia rekreačných objektov: Mobilita nabíjačky umožňuje využívať jeden kus hardvéru na viacerých miestach, čím odpadá nutnosť nakupovať a fixne inštalovať viac samostatných stacionárnych wallboxov.

• Komerčné areály a vozové parky: Trojfázový výkon 11 kW s nastavením obmedzenia prúdu a krytím IP65 umožňuje bezpečné dopĺňanie energie vozidlám aj na firemných dvoroch, v polozakrytých státiach a industriálnych halách.

Udržateľnosť a ekológia

Produkt spĺňa normu RoHS upravujúcu obmedzenie používania niektorých nebezpečných látok v elektrických a elektronických zariadeniach, čím deklaruje nižšiu záťaž pre životné prostredie v rámci svojej materiálovej konštrukcie.


Technické špecifikácie


• Vstupné napájanie: 230/400 V, 50 Hz, 3 fázy — Kompatibilné so štandardnými trojfázovými sieťami.

• Výstupný prúd: 3 x 16 A — S manuálnym nastavením prúdového obmedzenia v krokoch od 6 A do 16 A.

• Rozsah nabíjacieho výkonu (AC): 4,2–11 kW — Adaptabilné podľa schopností palubnej nabíjačky a voľnej kapacity ističa.

• Konektor k vozidlu: Type 2 (IEC62196-2 Female plug) — Najpoužívanejší európsky štandard s garantovanou životnosťou ≥ 10 000 spojení.

• Konektor do siete: CEE 400 V 16 A 5-pin — Bežná "červená" priemyselná zástrčka.

• Dĺžka kábla: 5 m — Celková dĺžka meraná od riadiacej elektroniky po nabíjací konektor Type 2.

• Prierez vodičov: 5 × 2,5 mm² + 1 × 0,75 mm² — Vysoko dimenzovaná kabeláž pre stabilnú záťaž a prenos dát.

• Ochranné prvky: Prúdový chránič RCD (AC = 30 mA, DC = 6 mA) — Aktívna ochrana zdravia aj inštalácie proti unikajúcim prúdom.

• Stupeň krytia: IP65 — Vysoká odolnosť proti striekajúcej vode a vniknutiu prachu (podľa noriem IEC62752 CE).

• Prevádzková teplota: -30 °C až +60 °C — Garantovaná funkčnosť v náročných stredoeurópskych klimatických podmienkach.

• Rozmery riadiacej jednotky: 29 cm × 9 cm — Kompaktná veľkosť pre jednoduché uloženie v kufri.

• Hmotnosť: 2,9 kg — Umožňuje veľmi jednoduchú manipuláciu a prenos.

⚠️ DÔLEŽITÉ UPOZORNENIE K ELEKTROINŠTALÁCII

Pre bezpečné používanie prenosných nabíjacích staníc (inteligentné káble / prenosné „wallboxy“) je nutné, aby:

– samotná nabíjačka bola pripojená na samostatný okruh s istením a prierezom vodičov podľa návodu výrobcu (typicky 3×16 A pre 11 kW, 3×32 A pre 22 kW),
– vaša domácnosť mala dostatočne dimenzovaný hlavný domový istič, aby okrem nabíjania zvládla aj ďalšie spotrebiče (sporák, bojler, tepelné čerpadlo atď.).

Orientačné odporúčanie pre hlavný domový istič:
– pre nabíjačky 11 kW (3×16 A) je vhodné mať hlavný istič aspoň 3×20 A,
– pre nabíjačky 22 kW (3×32 A) je vhodné mať hlavný istič okolo 3×40 A, ak chcete využiť plný výkon a zároveň prevádzkovať ďalšie výkonné spotrebiče v dome.

Ak je hlavný istič slabší, možno nabíjačku používať, ale je nutné znížiť nabíjací prúd (funkcia inteligentných nabíjačiek), čo predĺži dobu nabíjania a zároveň zníži riziko „vyhadzovania“ ističa pri súbehu viacerých spotrebičov.

Pred inštaláciou odporúčame konzultáciu s kvalifikovaným elektrikárom a revíziu elektroinštalácie, najmä u starších objektov.


Čo znamená 11 kW a 22 kW v praxi

Nabíjací výkon 11 kW a 22 kW pri AC nabíjačkách vychádza z kombinácie napätia a prúdu v trojfázovej sústave:

• 11 kW AC (3f, 400 V) zodpovedá prúdu približne 16 A na fázu – preto výrobcovia uvádzajú istenie 3×16 A.

• 22 kW AC (3f, 400 V) zodpovedá prúdu približne 32 A na fázu – preto sa používa istenie 3×32 A pri okruhu nabíjačky.

Tieto hodnoty (3×16 A / 3×32 A) sa týkajú istenia konkrétneho nabíjacieho okruhu, teda kábla a istenia, na ktorý je pripojená nabíjačka / wallbox, a musia zodpovedať inštalačnej dokumentácii výrobcu a platným normám.


Rozdiel medzi hlavným ističom a istením okruhu

• istenie okruhu nabíjačky – chráni konkrétne vedenie a nabíjačku; dimenzuje sa presne podľa výrobcu (napr. 3×16 A pre 11 kW, 3×32 A pre 22 kW) a použitého kábla (typicky min. 2,5 mm² pre 3×16 A, vyšší prierez pre 3×32 A).

• Hlavný domový istič – chráni celú prípojku domu; jeho hodnota určuje, aký celkový súbežný príkon môže domácnosť dlhodobo odoberať (nabíjačka + všetky ostatné spotrebiče).

V praxi to znamená, že:

• 11kW nabíjačka môže byť technicky správne pripojená na okruh 3×16 A, ale ak má domácnosť hlavný istič napríklad len 3×20 A a súčasne beží sporák, bojler alebo tepelné čerpadlo, veľmi rýchlo sa dostanete na limit hlavného ističa a ten bude vypadávať.

• Pri 22kW nabíjačke (3×32 A) je požiadavka na príkon ešte vyššia a takmer vždy je potrebné navýšenie hlavného ističa (napr. na 3×40 A) a posúdenie distribútorom, či to prípojka umožní.


Prečo v upozornení uvádzame 20 A a 40 A

Uvedené hodnoty 20 A a 40 A sa nevzťahujú na istenie okruhu nabíjačky, ale na odporúčanú minimálnu hodnotu hlavného domového ističa, aby:

• bolo možné nabíjať na plný výkon (11 kW / 22 kW),

• a súčasne používať ďalšie bežné spotrebiče v domácnosti,

• bez častého vypadávania hlavného ističa pri dlhšom súbehu záťaží.

Inými slovami:

• 11 kW nabíjačka → okruh chránený typicky ističom 3×16 A, ale ako rozumné minimum pre hlavný istič odporúčame aspoň okolo 3×20 A, ideálne 3×25 A podľa celkovej záťaže domu.

• 22 kW nabíjačka → okruh chránený ističom 3×32 A, hlavný istič typicky okolo 3×40 A, ak má mať používateľ rezervu aj pre ďalšie spotrebiče.


Čo robiť, ak máte slabší istič

Ak máte nižšiu hodnotu hlavného ističa (napr. 3×16 A alebo 3×20 A), stále môžete prenosnú nabíjačku alebo wallbox používať, ale:

• je nutné znížiť nabíjací prúd priamo v nastavení nabíjačky (väčšina inteligentných nabíjačiek to umožňuje),

• je nutné počítať s dlhšou dobou nabíjania,

• je vhodné vyhnúť sa súčasnému chodu iných veľkých spotrebičov počas nabíjania.

V niektorých prípadoch dáva zmysel:

• požiadať distribútora o navýšenie hlavného ističa,

• nechať si spracovať revíznu správu a odporúčanie od elektrikára,

• alebo použiť dynamické riadenie záťaže (load balancing), ak je podporované nabíjačkou.


Odporúčania pre zákazníkov

• Pred kúpou nabíjačky si overte:
  – hodnotu hlavného ističa (napr. 3×16 A, 3×20 A, 3×25 A…),
  – stav a prierez existujúcej elektroinštalácie,
  – možnosť privedenia samostatného isteného okruhu na miesto, kde chcete nabíjať.

• Ak si nie ste istí, konzultujte projekt / inštaláciu s kvalifikovaným elektrikárom alebo revíznym technikom, predídete tým problémom s vypadávaním ističov aj prípadným bezpečnostným rizikám.


FAQ — Časté otázky zákazníkov


1. Dá sa táto nabíjačka bezpečne používať vo vonkajšom prostredí na daždi? Áno, zariadenie spĺňa stupeň krytia IP65, čo zaisťuje jeho vysokú odolnosť proti striekajúcej vode a prachu. Je teda plne pripravené na bezpečné nabíjanie vozidiel v exteriéri.

2. Ako sa zachová elektromer a prebiehajúci proces nabíjania pri náhlom výpadku prúdu? Prenosná nabíjacia stanica disponuje vnútornou pamäťou. Hodnota prenesenej energie zostáva bezpečne uložená a proces nabíjania po obnovení dodávky elektriny automaticky pokračuje bez nutnosti manuálneho zásahu.

3. Môžem si účtovať spotrebovanú elektrinu na služobné auto, ak nabíjam doma? Áno, vďaka funkcii „Power Record“ v zabudovanom elektromeri sa jednotlivé cykly a spotreba zaznamenávajú oddelene. Tieto dáta z displeja nabíjačky môžete využiť ako jednoznačný podklad pre firemné vyúčtovanie.

4. Musím zakaždým po pripojení nabíjačky do siete znovu konfigurovať požadovaný prúd? Po pripojení k napájaniu je vždy na displeji automaticky nastavená východisková hodnota 16 A. Ak vyžadujete nižší výkon z dôvodu ochrany vášho ističa, je nutné prúd znížiť manuálne stlačením tlačidla AMPS ešte pred pripojením konektora do vozidla.

5. Dá sa nabíjačka upevniť na stenu v domácej garáži natrvalo? Áno, SECTRON AC Charger môže fungovať ako pevný wallbox. Držiak na montáž na stenu je zahrnutý priamo v cene základného balenia, rovnako ako vysoko pevná transportná taška.

6. Môže si nabíjačka sama načasovať nabíjanie na nočný prúd? Zariadenie samo o sebe nedetekuje HDO signál, ale disponuje tlačidlom TIME pre odložený štart. Môžete tak začatie nabíjania manuálne posunúť v presných krokoch o 1 až 9 hodín a trafiť sa tak do platnosti nízkeho tarifu vašej domácnosti.

7. Je možné túto 400V nabíjačku pripojiť aj do štandardnej 230V domácej zásuvky? Áno, pre pripojenie do klasickej 230V zásuvky (SCHUKO / FRENCH) alebo jednofázovej priemyselnej CEE 230 V je to technicky možné pomocou príslušných redukcií. Tieto adaptéry o
