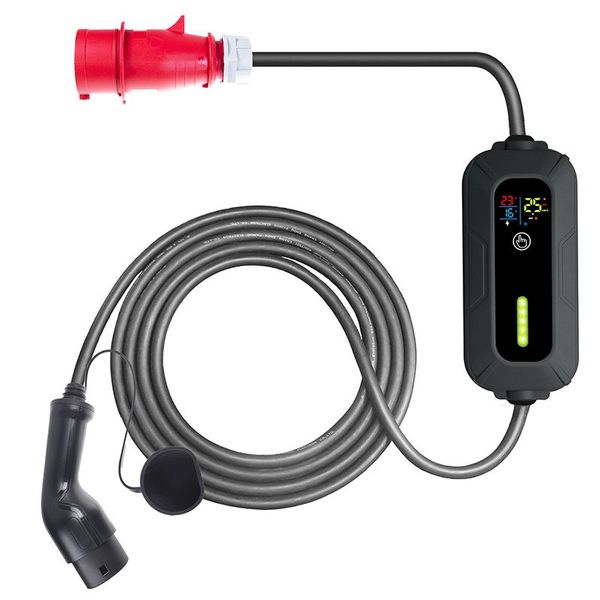

Prenosná nabíjačka SECTRON LITE 5m /16A, 400V, CEE 5pin - Type 2/

Prenosná nabíjačka SECTRON LITE 11 kW — Bezpečné nabíjanie z 400V zásuvky

Flexibilita a výkon pre váš elektromobil

Majitelia elektromobilov a správcovia firemných flotíl často narážajú na problém chýbajúcej dedikovanej nabíjacej infraštruktúry na pracovných cestách, v priemyselných areáloch alebo na rekreačných objektoch. Odkázanosť na verejné stanice znamená stratu času aj vyššie prevádzkové výdavky. Prenosná nabíjačka SECTRON LITE tento problém eliminuje a mení akúkoľvek štandardnú trojfázovú päťkolíkovú zásuvku 400 V / 16 A na plnohodnotný nabíjací bod bez nutnosti stavebných úprav alebo nákladnej inštalácie stacionárneho wallboxu.

Základom tohto zariadenia je kombinácia konektora Typ 2 (IEC 62196) a maximálneho nabíjacieho výkonu 11 kW. Zariadenie vyniká vysokou mierou bezpečnosti podporenou integrovaným prúdovým chráničom RCD Typ A+DC 6 mA a priemyselným stupňom krytia IP55. Tieto parametre garantujú spoľahlivý a normovaný proces dopĺňania energie v domácich aj vonkajších podmienkach, pričom používateľ má neustály prehľad o stave siete vďaka 1,8" LED displeju.


Čo rozhoduje pri inštalácii a bežnej prevádzke


• Výstupný výkon až 11 kW — efektívne nabitie batérie elektromobilu prúdom 3× 16 A.

• Konektor Typ 2 (IEC 62196) — garantuje 100% kompatibilitu so všetkými európskymi modelmi elektromobilov a plug-in hybridov.

• Nastaviteľný nabíjací prúd v krokoch 6 až 16 A — zabraňuje vybaveniu ističa pri súčasnej prevádzke ďalších spotrebičov v objekte.

• Odložený štart v rozsahu 0–12 hodín — umožňuje využitie lacnejších sadzieb nízkej tarify energie (HDO).

• Integrovaná ochrana RCD Typ A + DC 6 mA — spĺňa bezpečnostné normy bez nutnosti inštalovať dodatočný prúdový chránič typu B na strane rozvádzača.

• Stupeň krytia IP55 — prachotesná a vodotesná konštrukcia vhodná pre vonkajšie použitie aj v daždi.

• Automatická teplotná ochrana — systém pri internej teplote 85 °C preruší nabíjanie a zabráni poškodeniu kabeláže.

• Predĺžená záruka 3 roky — plné krytie aplikovateľné aj pre B2B odberateľov (firmy a živnostníkov).


Intuitívne rozhranie a priama spätná väzba

Proces nabíjania nemusí byť technologicky zložitý. Zariadenie je vybavené informačným 1,8palcovým LED displejom, ktorý v reálnom čase zobrazuje kľúčové telemetrické údaje: odoberaný prúd, napätie siete, aktuálny výkon v kW, pracovnú teplotu riadiacej jednotky a čas nabíjania.

Spoločne s primárnym displejom informuje o stave zariadenia tiež LED indikačný pásik. Trvalé zelené podsvietenie značí pripravenosť, pulzujúce indikuje aktívny prenos energie a červená farba okamžite upozorní na chybový stav siete (napr. únik prúdu alebo prepätie), ktorého kód sa ihneď vypíše na obrazovku pre ľahkú diagnostiku.

Variabilné zaťaženie siete a časový manažment

Možnosť plnej kontroly nad odoberaným výkonom je kritická v miestach s limitovanou kapacitou hlavného ističa. Podržaním programovacieho tlačidla možno manuálne zredukovať nabíjací prúd až na 6 A. Tým sa vyhnete výpadkom siete v starších objektoch alebo dielňach, kde bežia súbežne stroje či ohrev vody.

Druhou zásadnou funkciou je Odložený štart, ktorý možno nastaviť v 30minútových krokoch. Stačí vozidlo zapojiť po návrate z práce a systém začne energiu čerpať až v noci, čím maximalizujete ekonomickú návratnosť vďaka nočnej tarife.

Priemyselná odolnosť a diagnostika v reálnom čase

Okrem mechanickej robustnosti a dodávanej vysokopevnostnej nylonovej tašky kladie SECTRON LITE maximálny dôraz na detekciu anomálií v reálnom čase. Zariadenie neustále monitoruje napäťové hladiny a uzemnenie. Ak deteguje napätie presahujúce 264 V na fáze alebo naopak podpätie pod 84 V, okamžite relé odpojí.

Integrovaný obvod (ATT7022) vykonáva kontinuálnu kontrolu ochranného vodiča (PE) aj pinu Control Pilot (CP), čo poskytuje maximálnu bezpečnosť aj pri pripojení k neovereným industriálnym zásuvkám na stavbách či v prenajatých skladoch.

Ideálne riešenie pre domácnosti, živnostníkov aj vozové parky

Pre majiteľov rodinných domov alebo rekreačných objektov predstavuje SECTRON LITE cenovo dostupnú alternatívu ku klasickému wallboxu. Na prevádzku stačí nainštalovaná červená zásuvka na fasáde či v garáži.

Pre montážne firmy, servisných technikov s flotilou elektromobilov a živnostníkov ide o nenahraditeľný kus výbavy. Nabíjačku ľahko uskladnia v kufri vozidla a môžu spoľahlivo nabíjať stroje na akomkoľvek stavenisku, v priemyselnej hale alebo u koncového zákazníka z klasického 3fázového rozvodu, a to všetko s istotou rozšírenej firemnej záruky.

Súlad s európskymi predpismi a udržateľnosťou

Produkt bol testovaný certifikovanými laboratóriami a vyhovuje nariadeniu vlády č. 481/2012 Zb. a príslušnej smernici RoHS (2011/65/EÚ). To znamená, že všetky jeho vytlačené spoje a vnútorné komponenty boli vyrobené so striktným obmedzením používania nebezpečných látok (ako je olovo alebo ortuť), čo uľahčuje neskoršiu ekologickú recykláciu elektroodpadu.


Technické špecifikácie


• Vstupné/výstupné napätie: 400 V / 415 V (3 fázy) — Štandardná trojfázová priemyselná sieť.

• Vstupná frekvencia: 50 Hz / 60 Hz — Kompatibilná so všetkými európskymi sieťami.

• Výstupný výkon (max.): 11 kW — Zabezpečuje rýchle dobitie batérie bez nutnosti úprav siete.

• Výstupný prúd (max.): 16 A — Manuálne nastaviteľný v krokoch od 6 A do 16 A.

• Zástrčka na strane napájania: CEE 400V 16A 5-pin (červená) — Klasická päťkolíková motorová zásuvka.

• Zástrčka na strane vozidla: IEC 62196 Type 2 (samička) — Štandardizovaný konektor pre EV v EÚ.

• Integrovaný istič (RCD): Typ A + DC 6 mA — Citlivý na striedavé aj jednosmerné unikajúce prúdy pre ochranu osôb.

• Odložený štart: 0–12 hodín — Krokovanie po 30 minútach pre spustenie v nočnej tarife.

• Stupeň krytia: IP55 — Odolnosť proti vniknutiu prachu a striekajúcej vode, vhodný aj do dažďa.

• Pracovná teplota: -25 °C až +50 °C — Spoľahlivá prevádzka v tuhých mrazoch aj na priamom slnku.

• Rozmery riadiacej jednotky: 240 × 110 × 70 mm — Kompaktný modul nezaberajúci miesto.

• Celková hmotnosť: 2,76 kg — Ľahká ručná manipulácia pri každodennom používaní.

• Dĺžka kábla: 5 m (4 m od riadiacej jednotky k vozidlu) — Zabezpečuje pohodlný dosah bez prepínania kábla.

• Životnosť konektora: ≥ 10 000 spojení — Garantuje dlhodobú odolnosť plastov aj kontaktov.


⚠️ DÔLEŽITÉ UPOZORNENIE K ELEKTROINŠTALÁCII

Pre bezpečné používanie prenosných nabíjacích staníc (inteligentné káble / prenosné „wallboxy“) je nutné, aby:

– samotná nabíjačka bola pripojená na samostatný okruh s istením a prierezom vodičov podľa návodu výrobcu (typicky 3×16 A pre 11 kW, 3×32 A pre 22 kW),
– vaša domácnosť mala dostatočne dimenzovaný hlavný domový istič, aby okrem nabíjania zvládla aj ďalšie spotrebiče (sporák, bojler, tepelné čerpadlo atď.).

Orientačné odporúčanie pre hlavný domový istič:
– pre nabíjačky 11 kW (3×16 A) je vhodné mať hlavný istič aspoň 3×20 A,
– pre nabíjačky 22 kW (3×32 A) je vhodné mať hlavný istič okolo 3×40 A, ak chcete využiť plný výkon a zároveň prevádzkovať ďalšie výkonné spotrebiče v dome.

Ak je hlavný istič slabší, možno nabíjačku používať, ale je nutné znížiť nabíjací prúd (funkcia inteligentných nabíjačiek), čo predĺži dobu nabíjania a zároveň zníži riziko „vyhadzovania“ ističa pri súbehu viacerých spotrebičov.

Pred inštaláciou odporúčame konzultáciu s kvalifikovaným elektrikárom a revíziu elektroinštalácie, najmä u starších objektov.


Čo znamená 11 kW a 22 kW v praxi

Nabíjací výkon 11 kW a 22 kW pri AC nabíjačkách vychádza z kombinácie napätia a prúdu v trojfázovej sústave:

• 11 kW AC (3f, 400 V) zodpovedá prúdu približne 16 A na fázu – preto výrobcovia uvádzajú istenie 3×16 A.

• 22 kW AC (3f, 400 V) zodpovedá prúdu približne 32 A na fázu – preto sa používa istenie 3×32 A pri okruhu nabíjačky.

Tieto hodnoty (3×16 A / 3×32 A) sa týkajú istenia konkrétneho nabíjacieho okruhu, teda kábla a istenia, na ktorý je pripojená nabíjačka / wallbox, a musia zodpovedať inštalačnej dokumentácii výrobcu a platným normám.


Rozdiel medzi hlavným ističom a istením okruhu

• Istenie okruhu nabíjačky – chráni konkrétne vedenie a nabíjačku; dimenzuje sa presne podľa výrobcu (napr. 3×16 A pre 11 kW, 3×32 A pre 22 kW) a použitého kábla (typicky min. 2,5 mm² pre 3×16 A, vyšší prierez pre 3×32 A).

• Hlavný domový istič – chráni celú prípojku domu; jeho hodnota určuje, aký celkový súbežný príkon môže domácnosť dlhodobo odoberať (nabíjačka + všetky ostatné spotrebiče).

V praxi to znamená, že:

• 11kW nabíjačka môže byť technicky správne pripojená na okruh 3×16 A, ale ak má domácnosť hlavný istič napríklad len 3×20 A a súčasne beží sporák, bojler alebo tepelné čerpadlo, veľmi rýchlo sa dostanete na limit hlavného ističa a ten bude vypadávať.

• Pri 22kW nabíjačke (3×32 A) je požiadavka na príkon ešte vyššia a takmer vždy je potrebné navýšenie hlavného ističa (napr. na 3×40 A) a posúdenie distribútorom, či to prípojka umožní.


Prečo v upozornení uvádzame 20 A a 40 A

Uvedené hodnoty 20 A a 40 A sa nevzťahujú na istenie okruhu nabíjačky, ale na odporúčanú minimálnu hodnotu hlavného domového ističa, aby:

• bolo možné nabíjať na plný výkon (11 kW / 22 kW),

• a súčasne používať ďalšie bežné spotrebiče v domácnosti,

• bez častého vypadávania hlavného ističa pri dlhšom súbehu záťaží.

Inými slovami:

• 11 kW nabíjačka → okruh chránený typicky ističom 3×16 A, ale ako rozumné minimum pre hlavný istič odporúčame aspoň okolo 3×20 A, ideálne 3×25 A podľa celkovej záťaže domu.

• 22 kW nabíjačka → okruh chránený ističom 3×32 A, hlavný istič typicky okolo 3×40 A, ak má mať používateľ rezervu aj pre ďalšie spotrebiče.


Čo robiť, ak máte slabší istič

Ak máte nižšiu hodnotu hlavného ističa (napr. 3×16 A alebo 3×20 A), stále môžete prenosnú nabíjačku alebo wallbox používať, ale:

• je nutné znížiť nabíjací prúd priamo v nastavení nabíjačky (väčšina inteligentných nabíjačiek to umožňuje),

• je nutné počítať s dlhšou dobou nabíjania,

• je vhodné vyhnúť sa súčasnej prevádzke iných veľkých spotrebičov počas nabíjania.

V niektorých prípadoch dáva zmysel:

• požiadať distribútora o navýšenie hlavného ističa,

• nechať si spracovať revíznu správu a odporúčanie od elektrikára,

• alebo použiť dynamické riadenie záťaže (load balancing), ak je podporované nabíjačkou.


Odporúčania pre zákazníkov

• Pred kúpou nabíjačky si overte:
  – hodnotu hlavného ističa (napr. 3×16 A, 3×20 A, 3×25 A…),
  – stav a prierez existujúcej elektroinštalácie,
  – možnosť privedenia samostatného isteného okruhu na miesto, kde chcete nabíjať.

• Ak si nie ste istí, konzultujte projekt / inštaláciu s kvalifikovaným elektrikárom alebo revíznym technikom, predídete tým problémom s vypadávaním ističov aj prípadným bezpečnostným rizikám.

FAQ — Časté otázky zákazníkov


1. Zobrazuje displej celkovú dobitú energiu pre neskoršie vyúčtovanie? Nabíjačka je vybavená elektromerom, ktorý ukazuje prenesenú energiu v reálnom čase. Tieto dáta sa však neukladajú do trvalej pamäte. Po odpojení zariadenia od zdroja napätia sa nameraná hodnota vynuluje, je teda nutné si údaj zapísať pred vytiahnutím vidlice zo zásuvky.

2. Môžem nabíjačku použiť aj na bežnú 230V zásuvku? Áno, technicky to možné je. Výrobcom je zariadenie prispôsobené primárne pre 400V CEE 5-pin zásuvku, ale za pomoci príslušnej certifikovanej redukcie (napr. CEE 5-pin na klasickú SCHUKO/FRENCH zásuvku) možno nabíjať z bežnej siete jednou fázou. Redukcia však nie je súčasťou základného balenia.

3. Je zariadenie chránené proti odcudzeniu počas nabíjania na verejnom mieste? Konektor Type 2 je po dobu nabíjania uzamknutý samotným mechanizmom elektromobilu, takže ho nemožno vytiahnuť z vozidla bez odomknutia auta. Samotná riadiaca jednotka disponuje závesným okom, cez ktoré je možné prevliecť istiace lanko.

4. Čo sa stane, ak začne pršať počas vonkajšieho nabíjania? Nabíjačka disponuje certifikáciou IP55. V praxi to znamená, že je plne odolná proti prachu a priamemu dažďu aj striekajúcej vode. Nabíjanie môže bezpečne prebiehať vonku aj za silnej prietrže mračien, samotnú riadiacu jednotku a konektor vo vozidle voda nepoškodí.

5. Musím na prevádzku tejto nabíjačky nainštalovať v domovom rozvádzači drahý prúdový chránič Typ B? Nie, nie je to nutné. Prenosná nabíjačka SECTRON LITE obsahuje vlastnú vstavanú ochranu reagujúcu na striedavé aj pulzujúce jednosmerné unikajúce prúdy (RCD Typ A + DC 6 mA), čím napĺňa inštalačné predpisy a šetrí značné náklady na strane domovej elektroinštalácie.

6. Mám starší hlavný istič 3× 16 A a obávam sa výpadkov. Čo môžem robiť? Zariadenie umožňuje manuálne obmedziť odoberaný prúd na samotnej riadiacej jednotke. Ak beží v domácnosti práčka alebo elektrická rúra, stačí stlačením tlačidla znížiť nabíjací prúd pre elektromobil napr. na 10 A alebo 6 A. Zabránite tak padaniu hlavného ističa.

7. Je poskytovaná 3-ročná záruka platná aj pri nákupe na IČO? Áno, SECTRON poskytuje predĺženú trojročnú záruku na tento model plošne bez rozdielu. Vzťahuje sa teda v plnej miere ako na bežných koncových spotrebiteľov, tak aj na firemných zákazníkov a živnostníkov.

8. Môžem 11kW nabíjačku zapojiť, ak mám
