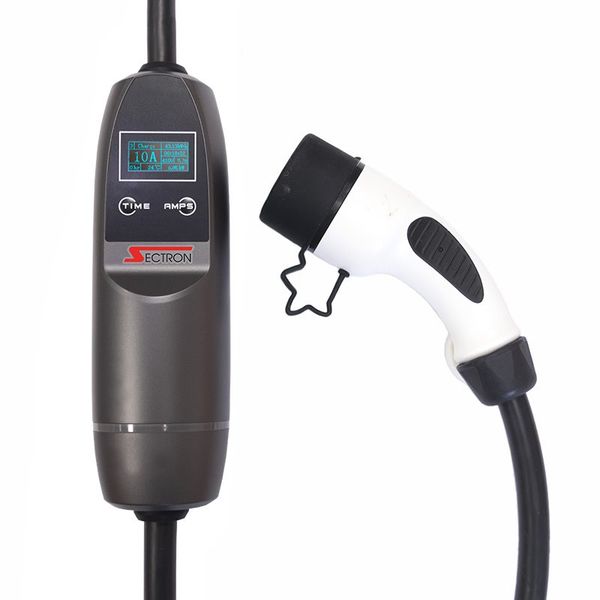

Prenosná nabíjačka SECTRON 7m /32A, 400V, CEE 5pin - Type 2/

Prenosná nabíjačka SECTRON 22 kW (7 m) — Certifikované nabíjanie z 400V zásuvky

Priemyselný výkon zabalený na cesty

Nabíjanie elektromobilu na viacerých miestach často znamená investíciu do niekoľkých pevných wallboxov. Či už prechádzate medzi firmou, domovom a víkendovou chalupou, chýbajúca infraštruktúra vás brzdí. Stacionárne stanice vyžadujú nákladnú pevnú inštaláciu a revíziu, čo v prenajatých objektoch alebo občasne navštevovaných lokalitách nedáva ekonomický zmysel.

Prenosná nabíjacia stanica SECTRON okamžite premení akúkoľvek štandardnú priemyselnú zásuvku CEE 5-pin 400 V 32 A na špičkový nabíjací bod. Vďaka plynulému nastaveniu výkonu od 4,2 do 22 kW a integrovanému prúdovému chrániču RCD (30 mA AC / 6 mA DC) zaisťuje maximálnu úroveň bezpečia aj flexibility. Cennou výhodou pre podnikovú sféru je potom integrovaný elektromer s pamäťou, ktorý dramaticky uľahčuje presné vykazovanie spotreby pri firemných vozidlách.


Technologická výbava pre každodennú prevádzku


• Nabíjací výkon až 22 kW — minimalizuje čas nabíjania plným využitím všetkých troch fáz palubnej siete (3× 32 A).

• Nastaviteľný prúdový odber (6–32 A) — umožňuje stabilné nabíjanie aj na obvodoch so slabším istením a obmedzuje riziko výpadkov.

• Integrovaný elektromer s pamäťou — s vysokou presnosťou meria a uchováva odobratú energiu (až do limitu 999,99 kW.h) pre jednoduché a transparentné vyúčtovanie.

• Odložený štart (0–9 hodín) — automatizuje nabíjací cyklus s cieľom maximálne využiť nízky tarif nočného prúdu.

• Špičkové krytie IP65 — hermetické uzavretie elektroniky zaisťuje prevádzkovú spoľahlivosť aj pri striekajúcej vode či prašnom vonkajšom prostredí.

• Informačný OLED displej — ponúka okamžitý prístup k živým dátam o napätí, prúde, čase, teplote aj odobratej kapacite.

• Vstavaná prúdová ochrana (RCD) — deteguje únik striedavého (30 mA) a jednosmerného (6 mA) prúdu, čím spĺňa prísne normy bez potreby externého istenia.

• Automatické obnovenie cyklu — pri výpadku distribučnej siete stanica sama bezpečne nadviaže na prerušené nabíjanie ihneď po nábehu napätia.

• Odolný TPE kábel (7 metrov) — vysoko flexibilná izolácia zaručuje bezproblémovú manipuláciu v extrémnych mrazoch až do -30 °C.

• Predĺžená záruka 3 roky — nadštandardné krytie výrobcu platí bez výnimiek aj pre firemné nákupy a B2B sektor.

Kompaktné riešenie namiesto pevných inštalácií

S touto prenosnou stanicou získavate absolútnu slobodu pohybu. Nabíjačka je dodávaná v pevnom a praktickom textilnom obale, vďaka ktorému v batožinovom priestore neprekáža a chránený kábel nezašpiní interiér. Akonáhle dorazíte do destinácie, stačí stanicu zapojiť do červenej päťkolíkovej zásuvky a spojiť konektor Type 2 s automobilom.

Elektronika disponuje vysokým krytím IP65, preto zariadenie znesie prudký dážď aj sneh priamo počas nabíjacieho procesu. Balenie štandardne obsahuje aj odolný nástenný držiak, ktorý zo zariadenia vo vašej garáži urobí plnohodnotnú alternatívu klasického wallboxu s možnosťou jednoduchého vybratia na cesty.

Inteligentné riadenie záťaže s pokročilým meraním

Oproti triviálnym „hlúpym" káblom dáva tento model užívateľovi do rúk nástroj na manuálne obmedzenie nabíjacieho prúdu po presných krokoch od 6 A do 32 A. V prípade, že je distribučná sieť momentálne zaťažená bežiacim tepelným čerpadlom alebo dielenskými strojmi, jednoduchým stlačením tlačidla AMPS zkorigujete odber tak, aby nedošlo k vybaveniu hlavného ističa budovy.

Výnimočnú kontrolu dopĺňa ostrý OLED displej a integrovaný softvérový elektromer. Systém precízne zaznamenáva spotrebu jednotlivých nabíjacích cyklov (Power Record) aj celkovú kumulatívnu dodanú energiu do vozidla (Cumulative Power).

Scenáre použitia z praxe

Firemná evidencia spotreby z domácej zásuvky: Zamestnanec v noci bežne nabíja služobný elektromobil z vlastnej distribučnej siete. Pomocou elektromera s pamäťou si na konci kalendárneho mesiaca vyvolá na displeji presnú kumulatívnu spotrebu, vyúčtuje náklady zamestnávateľovi a dáta jednoducho vynuluje.

Cieľové nabíjanie v nízkom tarife: Vozidlo zaparkujete o 17:00, avšak distribučná sieť spína lacnejší prúd až od 21:00. Tlačidlom TIME priamo na ovládacom paneli aktivujete odložený štart o 4 hodiny. Stanica začne energetický prenos presne v momente, keď je prevádzka ekonomicky najvýhodnejšia.

Pre koho je produkt určený

Firemné flotily, montážne čaty a živnostníci: Praktické riešenie pre profesionálov v teréne, ktorí často navštevujú priemyselné prevádzky vybavené zásuvkami 400 V / 32 A a zároveň potrebujú auditovať spotrebovanú energiu.

Používatelia elektromobilov s viacerými lokalitami: Eliminuje potrebu budovať druhú alebo tretiu pevnú nabíjaciu infraštruktúru na víkendovej chalupe či v prenajatej firemnej hale.

Majitelia plug-in hybridov (PHEV): Systém si poradí aj so štandardnými palubnými nabíjačkami hybridov pracujúcimi na jednej fáze s výkonom 7,2 kW, čím vzniká univerzálne riešenie chrániace investíciu pred budúcim nákupom plne elektrického auta s trojfázovým odberom.

Udržateľnosť a normatívna certifikácia

Zariadenie je koncipované v prísnom súlade s európskymi bezpečnostnými normami pre nabíjacie stanice EVSE, menovite ČSN EN 61851-1:2019 a ČSN EN 62752:2016 + A1:2020. Stanica plne spĺňa medzinárodnú environmentálnu smernicu RoHS pre reštrikciu používania nebezpečných látok v elektronike, čo garantuje ekologickejšiu recyklovateľnosť na konci životného cyklu produktu.


Technické špecifikácie


• Vstupné napätie: 230 V / 400 V AC, 50 Hz — Pripojenie na bežnú štandardizovanú trojfázovú priemyselnú sieť.

• Rozsah nabíjacieho výkonu: 4,2–22 kW — Flexibilné pokrytie požiadaviek rôznych palubných meničov elektromobilov.

• Nastavenie výstupného prúdu: 6–32 A — Jemná manuálna regulácia na zabránenie prekročenia kapacity lokálneho istenia.

• Rozsah odloženého štartu: 0–9 hodín — Efektívne časovanie pre využitie zvýhodnených energetických sadzieb (HDO).

• Konektor smerom do siete: CEE 400 V / 32 A (5-pin) — Robustné prevedenie červenej zásuvky s odolnosťou proti oderu.

• Konektor smerom do vozidla: Type 2 (IEC62196-2) — Univerzálny európsky typ s garanciou životnosti minimálne 10 000 cyklov.

• Dĺžka kábla: 7 metrov — Ideálna vzdialenosť umožňujúca pohodlnú obsluhu aj bez možnosti priameho zacúvania k zdroju.

• Prierez vodičov: 5× 6.0 mm² + 1× 0.75 mm² — Robustné medené jadro schopné trvalo bezpečne prenášať prúd 32 A.

• Stupeň krytia riadiacej jednotky: IP65 — Vysoká rezistencia voči vniknutiu pevných častíc a striekajúcej vode.

• Integrovaný prúdový chránič: RCD IΔN AC = 30 mA, IΔN DC = 6 mA — Plná detekcia a prerušenie pri reziduálnych prúdoch chráni inštaláciu aj operátora.

• Pracovný teplotný rozsah: -30 °C až +60 °C — Dimenzovanie pre stabilnú prevádzku v stredoeurópskych extrémnych podmienkach.

• Hmotnosť zostavy: 5,0 kg — Nízka záťaž pri transporte a bezproblémová manipulácia jednou rukou.

• Trieda horľavosti: UL94 V-0 — Najprísnejšia norma posudzujúca samozhášavosť a vysokú protipožiarnu bezpečnosť použitých materiálov.


⚠️ DÔLEŽITÉ UPOZORNENIE K ELEKTROINŠTALÁCII

Pre bezpečné používanie prenosných nabíjacích staníc (chytré káble / prenosné „wallboxy“) je potrebné, aby:

– samotná nabíjačka bola pripojená na samostatný okruh s istením a prierezom vodičov podľa návodu výrobcu (typicky 3×16 A pre 11 kW, 3×32 A pre 22 kW),
– vaša domácnosť mala dostatočne dimenzovaný hlavný domový istič, aby okrem nabíjania zvládla aj ďalšie spotrebiče (sporák, bojler, tepelné čerpadlo atď.).

Orientačné odporúčanie pre hlavný domový istič:
– pre nabíjačky 11 kW (3×16 A) je vhodné mať hlavný istič aspoň 3×20 A,
– pre nabíjačky 22 kW (3×32 A) je vhodné mať hlavný istič okolo 3×40 A, ak chcete využiť plný výkon a zároveň prevádzkovať ďalšie výkonné spotrebiče v dome.

Ak je hlavný istič slabší, nabíjačku možno používať, ale je potrebné znížiť nabíjací prúd (funkcia chytrých nabíjačiek), čo predĺži čas nabíjania a zároveň zníži riziko „vyhadzovania“ ističa pri súbehu viacerých spotrebičov.

Pred inštaláciou odporúčame konzultáciu s kvalifikovaným elektrikárom a revíziu elektroinštalácie, najmä u starších objektov.


Čo znamená 11 kW a 22 kW v praxi

Nabíjací výkon 11 kW a 22 kW u AC nabíjačiek vychádza z kombinácie napätia a prúdu v trojfázovej sústave:

• 11 kW AC (3f, 400 V) zodpovedá prúdu približne 16 A na fázu – preto výrobcovia uvádzajú istenie 3×16 A.

• 22 kW AC (3f, 400 V) zodpovedá prúdu približne 32 A na fázu – preto sa používa istenie 3×32 A u okruhu nabíjačky.

Tieto hodnoty (3×16 A / 3×32 A) sa týkajú istenia konkrétneho nabíjacieho okruhu, teda kábla a istenia, na ktorý je pripojená nabíjačka / wallbox, a musia zodpovedať inštalačnej dokumentácii výrobcu a platným normám.


Rozdiel medzi hlavným ističom a istením okruhu

• Istenie okruhu nabíjačky – chráni konkrétne vedenie a nabíjačku; dimenzuje sa presne podľa výrobcu (napr. 3×16 A pre 11 kW, 3×32 A pre 22 kW) a použitého kábla (typicky min. 2,5 mm² pre 3×16 A, vyšší prierez pre 3×32 A).

• Hlavný domový istič – chráni celú prípojku domu; jeho hodnota určuje, aký celkový súbežný príkon môže domácnosť dlhodobo odoberať (nabíjačka + všetky ostatné spotrebiče).

V praxi to znamená, že:

• 11kW nabíjačka môže byť technicky správne pripojená na okruh 3×16 A, ale ak má domácnosť hlavný istič napríklad len 3×20 A a súčasne beží sporák, bojler alebo tepelné čerpadlo, veľmi rýchlo sa dostanete na limit hlavného ističa a ten bude vypadávať.

• U 22kW nabíjačky (3×32 A) je požiadavka na príkon ešte vyššia a takmer vždy je potrebné navýšenie hlavného ističa (napr. na 3×40 A) a posúdenie distribútorom, či to prípojka umožní.


Prečo v upozornení uvádzame 20 A a 40 A

Uvedené hodnoty 20 A a 40 A sa nevzťahujú na istenie okruhu nabíjačky, ale na odporúčanú minimálnu hodnotu hlavného domového ističa, aby:

• bolo možné nabíjať na plný výkon (11 kW / 22 kW),

• a súčasne používať ďalšie bežné spotrebiče v domácnosti,

• bez častého vypadávania hlavného ističa pri dlhšom súbehu záťaží.

Inými slovami:

• 11 kW nabíjačka → okruh chránený typicky ističom 3×16 A, ale ako rozumné minimum pre hlavný istič odporúčame aspoň okolo 3×20 A, ideálne 3×25 A podľa celkovej záťaže domu.

• 22 kW nabíjačka → okruh chránený ističom 3×32 A, hlavný istič typicky okolo 3×40 A, ak má mať užívateľ rezervu aj pre ďalšie spotrebiče.


Čo robiť, ak máte slabší istič

Ak máte nižšiu hodnotu hlavného ističa (napr. 3×16 A alebo 3×20 A), stále môžete prenosnú nabíjačku alebo wallbox používať, ale:

• je potrebné znížiť nabíjací prúd priamo v nastavení nabíjačky (väčšina chytrých nabíjačiek to umožňuje),

• je potrebné počítať s dlhším časom nabíjania,

• je vhodné vyhnúť sa súčasnej prevádzke iných veľkých spotrebičov počas nabíjania.

V niektorých prípadoch dáva zmysel:

• požiadať distribútora o navýšenie hlavného ističa,

• nechať si spracovať revíznu správu a odporúčanie od elektrikára,

• alebo použiť dynamické riadenie záťaže (load balancing), ak je podporované nabíjačkou.


Odporúčania pre zákazníkov

• Pred kúpou nabíjačky si overte:
  – hodnotu hlavného ističa (napr. 3×16 A, 3×20 A, 3×25 A…),
  – stav a prierez existujúcej elektroinštalácie,
  – možnosť privedenia samostatného isteného okruhu na miesto, kde chcete nabíjať.

• Ak si nie ste istí, konzultujte projekt / inštaláciu s kvalifikovaným elektrikárom alebo revíznym technikom, predídete tým problémom s vypadávaním ističov aj prípadným bezpečnostným rizikám.


FAQ — Časté otázky zákazníkov


1. Zvládne stanica nabíjať aj elektromobily s palubnou nabíjačkou o výkone len 11 kW? Áno, výkonnostné zosúladenie prebieha úplne automaticky. Stanica a vozidlo vzájomne komunikujú cez protokol konektora Type 2. Ak si automobil dokáže odobrať maximálne 11 kW, stanica inteligentne prispôsobí parametre a nepreťaží batériu stroja.

2. Musím mať na zásuvke nainštalovaný drahý prúdový chránič typu B? Nemusíte. SECTRON AC Charger má už z výroby priamo v riadiacom bloku zabudovaný spoľahlivý chránič RCD, ktorý reaguje na unikajúci striedavý prúd (30 mA) aj jednosmerný prúd (6 mA) z batérie.

3. Dajú sa hodnoty z elektromera využiť pre účtovníctvo mojej firmy? Integrovaný elektromer disponuje funkciou pamäte a zobrazuje čiastkové cykly aj celkovú uloženú hodnotu („Cumulative Power") až do hranice 999,99 kW.h. Mnoho firiem túto presnú metriku akceptuje ako primárny podklad pre preplácanie nabíjania na domácich adresách svojich zamestnancov.

4. Čo mám robiť, keď sieť nezvládne dodávať požadovaných 32 ampérov? Riešenie je veľmi jednoduché. Pomocou lokalizovaného tlačidla „AMPS" na prednom paneli môžete manuálne zregulovať odber. Dá sa znižovať v jednotlivých krokoch z 32 A nadol na 16 A či prípadne až na minimálnu hranicu 6 A.

5. Čo sa stane so zariadením v daždi? Môžem ho nechať visieť vonku? Všetka elektronika vo vnútri tela nabíjačky je chránená utesneným modulom, ktorý zodpovedá certifikácii krytia IP65. Produkt je reál
