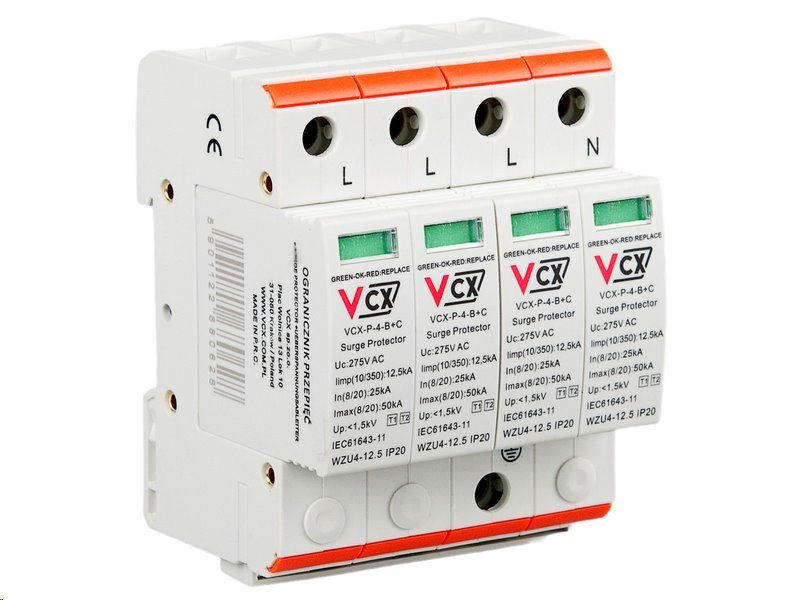

Prepäťová ochrana VCX P-4-B+C AC trieda T1T2 (B+C) 4P 12,5 kA s iskrišťom

Prepäťová ochrana VCX P-4-B+C AC trieda T1+T2 (B+C) 4P 12,5kA s iskrišťom - komplexná ochrana pre rodinné domy a komerčné objekty

Prepäťová ochrana VCX triedy T1+T2 je ideálnou voľbou pre váš dom. Ako kombinovaný zvodič prepätia (typ B+C) chráni elektroinštaláciu pred priamym úderom blesku. Je určená na ochranu napájacích inštalácií NN proti indukovaným a spínacím prepätiam. Model zo série Professional ponúka zvýšenú odolnosť materiálov pre náročnejšie prevádzkové podmienky.

Použitie patentovaného iskrišťa v konštrukcii zvodiča prepätia triedy T1+T2 (B+C) dokonale chráni zariadenia zapojené do siete pred účinkami ničivého bleskového prúdu. Zabezpečuje úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných pred časťou bleskového prúdu a ďalšími druhmi prepätia.

Môže byť inštalovaná v sieťach typu TN-S, TN-C, IT a TT. Mala by byť montovaná ako prvý aj druhý stupeň ochrany v podlahových rozvádzačoch, rozvodniciach. Prepäťové ochrany by mali byť inštalované v miestach vstupu elektrických inštalácií do budovy.




Hlavné vlastnosti


• Zabezpečuje úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných.

• Poskytuje úplnú ochranu elektrickej inštalácie a z nej napájaných elektrických zariadení pred účinkami časti bleskového prúdu a iných druhov prepätia.

• Znižuje prepätie a zvádza na zem prepätie pochádzajúce z oboch typov prepätia – priameho aj nepriameho. Súčasne poskytuje dvojstupňovú úroveň ochrany.

• Nevyžaduje použitie tzv. oddeľovacích tlmiviek.

• Poskytuje účinnú ochranu počítačov, domácich spotrebičov a pod.

• Vybavená vizuálnym indikátorom prevádzky (zelená – ochrana, červená – bez ochrany).


Technické špecifikácie


Parameter	Hodnota	Popis / Význam
Typ ochrany	T1 + T2 (B+C)	Kombinovaný zvodič pre hrubú aj jemnú ochranu v jednom zariadení.
Menovité napätie (Un)	230 V AC	Štandardné napätie siete.
Max. trvalé prevádzkové napätie (Uc)	275 V AC	Maximálne napätie, ktoré zvodič trvalo znesie bez aktivácie (rezerva pre kolísanie siete).
Bleskový prúd (Iimp)	12,5 kA	Odolnosť proti priamemu úderu blesku (vlna 10/350 µs). Kľúčový parameter pre T1.
Menovitý výbojový prúd (In)	25 kA	Prúd, ktorý zvodič bezpečne zvedie pri bežnom spínacom prepätí (vlna 8/20 µs).
Max. výbojový prúd (Imax)	50 kA	Maximálny jednorazový prúd, ktorý zariadenie prežije (vlna 8/20 µs).
Napäťová ochranná hladina (Up)	< 1,5 kV	Maximálne napätie, ktoré zvodič pustí ďalej do siete. Hodnota <1,5 kV je bezpečná pre väčšinu spotrebičov.
Doba odozvy (ta)	≤ 25 ns	Extrémne rýchla reakcia na prepätie (typická pre varistorové technológie).
Max. predistenie	max. 125 A gL/gG	Maximálna hodnota predradenej poistky. Ak je hlavný istič silnejší ako 125 A, je potrebné predradiť poistky.
Prevádzková teplota	-40 °C až +80 °C	Rozšírený teplotný rozsah zaručujúci spoľahlivosť aj v extrémnych podmienkach.
Prierez vodičov	do 35 mm²	Robustné svorky na pripojenie silových vodičov.
Krytie	IP20	Ochrana proti dotyku, určené na montáž do rozvádzača.
Montáž	DIN lišta (TH35)	Štandardné uchytenie do domových rozvodníc.



Vysvetlenie kľúčových parametrov


⚡ Čo znamená T1+T2 (B+C)?

Tento zvodič v sebe kombinuje dva stupne ochrany.

1. T1 (B): Chráni pred priamym úderom blesku do hromozvodu alebo vonkajšieho vedenia. Parameter Iimp 12,5 kA zaručuje, že zvodič bezpečne zvedie do zeme energiu zodpovedajúcu bežnému bleskovému výboju.

2. T2 (C): Dočisťuje zvyškové prepätie a chráni pred spínacím prepätím v sieti (napr. od priemyselných strojov alebo spínania trafostaníc).


🛡️ Rýchla reakcia (≤ 25 ns)

Vďaka veľmi nízkej dobe odozvy (pod 25 nanosekúnd) začne ochrana fungovať prakticky okamžite po vzniku prepäťovej špičky. To je kritické pre ochranu citlivej elektroniky, ako sú riadiace jednotky kotlov, inteligentná domácnosť alebo LED osvetlenie, ktoré by pomalšia reakcia mohla poškodiť.

🌡️ Odolnosť do +80 °C

Na rozdiel od základných modelov (často limitovaných do 50–60 °C) je tento model série Professional konštruovaný pre teploty až do 80 °C. To je zásadná výhoda v lete, keď teplota v uzavretom rozvádzači na slnku často prekračuje bežné limity, čo u lacnejších ochrán vedie k ich rýchlejšiemu starnutiu alebo zlyhaniu.

📉 Ochranná hladina < 1,5 kV

Tento údaj hovorí, že aj pri silnom údere blesku nepustí zvodič do vašich zásuviek viac ako 1500 V. Väčšina domácich spotrebičov (TV, PC, práčky) má odolnosť práve okolo 1500 V, takže sú týmto zvodičom priamo chránené bez nutnosti ďalších medzistupňov v hlavnom rozvádzači.



Inštalácia ochrany

Prepäťová ochrana by mala byť inštalovaná v miestach vstupu elektrických inštalácií do budovy. Zabezpečuje úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných pred časťou bleskového prúdu a ďalšími druhmi prepätia.

Znižuje prepätie a zvádza prepäťové prúdy z oboch typov prepätia - priameho aj nepriameho - na zem. Súčasne poskytuje dvojstupňovú úroveň ochrany.

Použitie modulárnych prepäťových ochrán VCX-B+C triedy T1+T2 nevyžaduje použitie oddeľovacích tlmiviek. Poskytujú účinnú ochranu počítačov, domácich spotrebičov atď. Sú vybavené vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).


Odporúčania k inštalácii

• Umiestnenie: Inštaluje sa na vstupnú DIN lištu v hlavnom domovom rozvádzači, čo najbližšie k prívodným káblom.

• Uzemnenie: Pre správnu funkciu je potrebné kvalitné uzemnenie (zemniaci odpor ideálne pod 10 Ω).

• Signalizácia stavu: Zariadenie je vybavené optickou signalizáciou. Zelená = OK, Červená = Modul je poškodený prepätím a je potrebné ho vymeniť.


Ako prekonať indukované a spínacie prepätia?

Dopady indukovaných a spínacích prepätí na domácu alebo podnikovú elektrickú sieť sú zvyčajne žalostné. Prepätie, t. j. náhle zvýšenie napätia nad menovitú hodnotu (bezpečnú pre elektrické zariadenia, ako sú počítače alebo televízory), sú veľmi nebezpečné a predznamenávajú značné náklady na opravy a výmeny.

Modulárna prepäťová ochrana triedy T1+T2 (B+C), 12.5 kA je jednou z najlepších volieb pre ochranu napájacích zariadení pred účinkami indukovaných a spínacích prepätí. Vďaka svojim parametrom ju možno použiť ako prvú aj druhú úroveň ochrany v podružných rozvádzačoch a podlahových rozvodniciach. Miestom inštalácie zariadenia by malo byť miesto vstupu elektrickej siete do budovy.

Prepäťová ochrana triedy T1+T2 (B+C), 12.5 kA znižuje prepätie a zvádza na zem prepäťové prúdy pochádzajúce z oboch typov prepätia - priameho aj nepriameho.

Použitie patentovaného iskrišťa v konštrukcii zvodiča prepätia triedy T1+T2 (B+C), 12.5 kA dokonale chráni zariadenia zapojené do siete pred účinkami ničivého bleskového prúdu.

Toto zariadenie má vysokú odolnosť proti prepäťovému prúdu Iimp(10/350) 12.5 kA, ktoré má integrovanú tepelnú ochranu a nevyžaduje ďalšiu ochranu.



Prepäťové ochrany - základné informácie

Prepäťové ochrany, známe aj ako zvodiče prepätia, sú dôležitým prvkom elektrických inštalácií, ktoré chránia zariadenia pred škodlivými účinkami prepätia. Prepätie môže byť spôsobené rôznymi faktormi, ako sú údery blesku, spínacie operácie v elektrickej sieti alebo prechodné zmeny napätia. Tieto prechodné javy môžu viesť k poškodeniu citlivej elektroniky a ďalších elektrických spotrebičov, čo zdôrazňuje dôležitosť použitia kvalitnej prepäťovej ochrany.

Základné informácie o striedavom prúde (AC)

Striedavý prúd (AC) je typ elektrického prúdu, kde dochádza k pravidelným zmenám smeru toku prúdu. V bežných rozvodoch elektriny dochádza k striedaniu medzi kladnou a zápornou polaritou s frekvenciou 50 Hz (v Európe), čo znamená, že sa smer prúdu zmení 50-krát za sekundu. Tento typ prúdu je využívaný v domácnostiach aj v priemyselných aplikáciách, pretože je ľahko prenosný na veľké vzdialenosti.

Prepäťová ochrana

Zvodič prepätia, niekedy označovaný aj ako bleskoistka, je zariadenie navrhnuté na ochranu elektrických systémov a zariadení pripojených k sieti pred náhlymi nárastmi napätia. Prepäťová ochrana funguje tak, že keď napätie prekročí bezpečnú úroveň, zvodič prepätia aktívne odvádza nadbytočnú energiu do zeme, čím zabraňuje tomu, aby vysoké napätie dosiahlo chránené zariadenia.

Funkcia zvodiča prepätia

Hlavnou funkciou zvodiča prepätia je obmedziť veľkosť prechodných prepätí na úroveň, ktorá neohrozí inštaláciu ani pripojené zariadenia. Tým sa zabráni poškodeniu elektrických obvodov a zariadení, ako sú počítače, televízory, chladničky a ďalšie domáce alebo priemyselné spotrebiče.

Prepäťová ochrana je nevyhnutná na zabezpečenie bezpečnej a spoľahlivej prevádzky elektrických systémov, či už v domácnosti alebo v priemyselných aplikáciách. Správny výber a inštalácia prepäťovej ochrany významne znižuje riziko poškodenia zariadení a prispieva k dlhšej životnosti elektrických inštalácií.


Typy prepäťových ochrán


Existuje niekoľko typov prepäťových ochrán, ktoré sú určené pre rôzne aplikácie:

1. Zvodiče prepätia typu 1 (trieda B) – Tieto zvodiče sú navrhnuté na ochranu pred priamymi údermi blesku a vysokými prepätiami v elektrickej sieti. Sú umiestnené na vstupe do budovy a chránia celú inštaláciu.
2. Zvodiče prepätia typu 2 (trieda C) – Tieto zvodiče sa používajú na ochranu pred prepätiami spôsobenými spínacími operáciami alebo nepriamymi údermi blesku. Často sa inštalujú do rozvádzačov vo vnútri budov.
3. Zvodiče prepätia typu 3 (trieda D) – Tieto zvodiče poskytujú ochranu jednotlivým spotrebičom alebo zariadeniu. Často sa inštalujú blízko citlivých zariadení, napríklad vo forme zásuvkových zvodičov.

Ako vzniká prepätie v elektrickej inštalácii?

Prepätie v elektrickej inštalácii môže vzniknúť z rôznych zdrojov, pričom niektoré sú spojené s atmosférickými javmi, zatiaľ čo iné majú technický pôvod v prevádzke zariadení. Tu sú hlavné spôsoby vzniku prepätia:

1. Úder blesku

• Priamy úder blesku do budovy alebo jej napájacieho vedenia: Tento prípad spôsobí veľmi vysoké prepätie, ktoré sa šíri elektrickou inštaláciou. Úder blesku môže priamo zasiahnuť štruktúru budovy alebo napájacie vedenie, čo vytvorí enormnú napäťovú špičku. Ak nie je inštalovaná prepäťová ochrana, táto energia môže zničiť pripojené zariadenia a poškodiť elektrické rozvody.
• Výboj do systému ochrany pred bleskom (hromozvodu): Aj keď je budova chránená hromozvodom, môže sa časť bleskového prúdu indukovať do elektrickej inštalácie, čo vyvolá prepätie.
• Výboj do vonkajších zariadení: Externé zariadenia, ako sú klimatizačné jednotky, ovládanie brány, alebo vonkajšie osvetlenie, sú tiež náchylné na zásahy bleskom. Tieto výboje môžu spôsobiť šírenie prepätia do celej elektrickej siete objektu.
• Výboj blesku do susedných objektov: Prepätie sa môže šíriť aj od vzdialenejšieho objektu, ak blesk zasiahne objekt alebo vonkajšiu inštaláciu do vzdialenosti až 2 km. Napäťová vlna sa môže indukovať cez napájacie vedenie do ďalších budov v okolí.

2. Komutačné (spínacie) prepätie

• Spínacie operácie v priemyselných zariadeniach: Prepätie môže vzniknúť aj v dôsledku rýchleho zapínania a vypínania veľkých elektrických strojov a zariadení, ako sú motory, transformátory alebo indukčné zariadenia. Pri spínaní týchto zariadení sa v obvodoch vytvárajú prechodné napäťové špičky, ktoré môžu vyvolať prepätie v elektrickej sieti.
• Prevádzka klimatizácií a iných veľkých spotrebičov: Zapínanie a vypínanie spotrebičov, ako sú klimatizácie, výťahy alebo elektrické brány, môže viesť k prechodným prúdovým rázom, ktoré vyvolávajú prepätie v sieti.

3. Indukované prepätie

• Prepätie môže byť tiež indukované elektromagnetickými poľami, ktoré vznikajú pri blízkych výbojoch blesku, aj keď nezasiahnu priamo objekt. Vysoké elektromagnetické pole spôsobené bleskom môže vyvolať napäťové špičky v kábloch a vodičoch elektrickej inštalácie.

4. Poruchy v sieti

• Niekedy môže byť prepätie spôsobené aj problémami v rozvodnej sieti, napríklad pri výpadkoch prúdu, chybnom uzemnení, alebo pri zapínaní veľkých transformátorov a generátorov.

Dôsledky prepätia

Ak nie je inštalovaná účinná prepäťová ochrana, môže prepätie spôsobiť vážne poškodenie elektrických spotrebičov, skraty v elektrických rozvodoch, a dokonca aj požiare. Citlivé elektronické prístroje, ako sú počítače, televízie a ďalšia elektronika, sú zvlášť náchylné na poškodenie.

Prevencia a ochrana pred prepätím, vrátane inštalácie vhod
