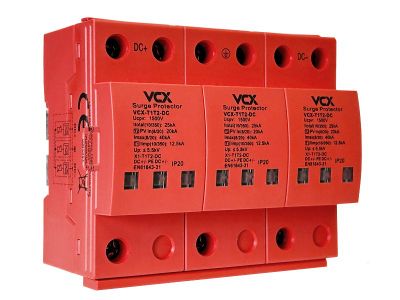

Prepäťová ochrana VCX DC trieda T1T2 (B+C) 3P 1200 V 12,5 kA RED

Prepäťová ochrana VCX DC trieda T1+T2 (B+C) 3P 1200V 12.5kA RED

Technicky vyspelá prepäťová ochrana vysokej kvality s funkciou ochrany proti prepätiu triedy T1+T2 (B+C). Určená na ochranu fotovoltických zariadení. Vybavená vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).

Prepäťová ochrana je určená na ochranu napájacích zariadení nn proti indukovaným a spínacím prepätiam. Možno ju inštalovať v sieťach typu TN-S, TN-C, IT a TT, kde garantuje požadované potenciálne vyrovnanie pri údere blesku.

Mala by byť použitá súčasne ako prvá a druhá úroveň ochrany v podlahových doskách, rozvodniciach. Ochrana by mala byť inštalovaná v miestach vstupu elektrických inštalácií do budovy.

Zabezpečuje kompletnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných pred časťou bleskového prúdu a ďalšími typmi prepätia.

Znižuje prepätie a privádza na zem prepäťové prúdy z oboch typov prepätia - priameho i nepriameho. Súčasne poskytuje dvojstupňovú úroveň ochrany.

Použitie modulárnych prepäťových ochrán VCX-L2-B+C triedy T1 T2 4P 12,5 kA L2 RED nevyžaduje použitie oddeľovacích tlmiviek.

Poskytuje účinnú ochranu počítačov, spotrebnej elektroniky, spotrebičov atď.

Technické špecifikácie

• Trieda ochrany: T1+T2 (B+C)
  Kombinovaná prepäťová ochrana – zvláda bleskové výboje (T1) i spínacie prepätia (T2).

• Ochranný prvok: Varistor
  Rýchly polovodičový prvok, ktorý reaguje na prepätie tým, že zníži svoj odpor a odvedie nadmerný prúd.

• Maximálne prevádzkové napätie (Uc): 275 V AC
  Napätie, ktoré môže byť trvale prítomné na svorkách bez spustenia ochrany.

• Najvyššie prevádzkové napätie PV (+/–), UCPV: ≤ 1200 V DC
  Maximálne jednosmerné napätie medzi kladným a záporným pólom FV systému.

• Najvyššie prevádzkové napätie PV (+/PE, –/PE), UCPV: ≤ 1000 V DC
  Maximálne napätie medzi jednotlivými pólmi a ochranným vodičom (zemou).

• Napäťová ochranná úroveň (Up):

  • ≤ 4,5 kV (+/PE, –/PE)
  • ≤ 4,75 kV (+/–)
    Zvyškové napätie na zariadení po zásahu prepätia – čím nižšie, tým lepšia ochrana.

• Impulzný prúd na pól Iimp (10/350 µs) [T1]: 6,25 kA (+/PE, –/PE)
  Prúd, ktorý dokáže ochrana zvládnuť pri priamom alebo blízkom údere blesku.

• Celkový vybíjací prúd Itotal: 12,5 kA
  Súčet prúdov odvádzaných oboma pólmi – vyjadruje celkovú kapacitu ochrany.

• Menovitý vybíjací prúd In (8/20 µs) [T2]: 20 kA (+/PE, –/PE)
  Prúd bežného typu prepätia, ktorý zariadenie bezpečne zvládne opakovane.

• Maximálny vybíjací prúd Imax (8/20 µs): 40 kA
  Krátkodobo znesiteľný špičkový prúd, napr. pri výboji blízkeho blesku.

• Prípustný skratový prúd Iscpv: 1000 A
  Maximálny prúd pri skrate, ktorý zariadenie zvládne bez poškodenia.

• Svorkový prúd pri UCPV (lp): < 250 pA
  Minimálny unikajúci prúd, dôležitý pre dlhodobú životnosť ochrany.

• Trvalý prúd Icpv: 0,3 mA
  Maximálny trvale pretekajúci prúd, ktorý zariadenie znesie bez spustenia ochrany.

• Maximálna menovitá hodnota poistky: 100 A gL/gG
  Odporúčaná hodnota istenia, ktorá chráni samotné zariadenie pred poškodením.

• Skladovacia teplota: –30 °C až +70 °C
  Rozsah teplôt, v ktorom možno zariadenie bezpečne skladovať.

• Teplota pracovného prostredia: –30 °C až +50 °C
  Teploty, v ktorých je možné zariadenie prevádzkovať bez straty funkcie.

• Pripojovacie káble:

  • Pevné vodiče: max. 35 mm²
  • Ohybné vodiče: max. 25 mm²
    Umožňuje použitie bežného i viacžilového pripojenia.

• Režim poruchy SPD: OCFM
  Režim bezpečného odpojenia pri poruche – Open Circuit Failure Mode.

• Ochrana krytia: IP 20
  Zariadenie je chránené proti vniknutiu predmetov >12,5 mm – vhodné do rozvádzača, suché vnútorné priestory.

• Súlad s normou: EN 61643-31
  Spĺňa európsku normu pre prepäťové ochrany nízkeho napätia – DC.

Triedy prepäťových ochrán (SPD – Surge Protective Devices)


Rozdeľujú sa podľa toho, aký typ prepätia dokážu zvládnuť a kde v elektroinštalácii sa používajú. V rámci ochrany pred prepätím existujú tri hlavné triedy:


Trieda I (T1) – Hromozvodná ochrana


• Použitie: Ochrana pred priamym úderom blesku a jeho následnými účinkami.
• Typ prepätia: Zvláda najvyššie energetické impulzy.
• Miesto inštalácie: Zvyčajne na vstupe do objektu, často na hlavnom rozvádzači v blízkosti hlavného prívodu elektriny.
• Pracovná charakteristika: Ochrana proti priamym úderom blesku s prúdmi až do hodnôt 100 kA. Trieda I používa varistory alebo iskriská, ktoré dokážu zvládnuť vysoké prúdy z bleskového výboja (10/350 µs).



Trieda II (T2) – Ochrana proti prepätiu v rozvode


• Použitie: Ochrana pred prepätím vyvolaným nepriamymi údermi blesku alebo spínacími operáciami v sieti.
• Typ prepätia: Stredná úroveň ochrany.
• Miesto inštalácie: Vnútorné rozvodné skrine alebo rozvádzače v objektoch, kde už bola použitá ochrana triedy I.
• Pracovná charakteristika: Zabezpečuje ochranu proti prepätiu do hodnôt do 40 kA (8/20 µs). Ochrana v tejto triede chráni spotrebiče a zariadenia vnútri objektu pred bežnými prepäťovými javmi v sieti.


Trieda III (T3) – Ochrana citlivých zariadení


• Použitie: Ochrana pred menším prepätím, ktoré by mohlo poškodiť citlivé elektronické zariadenie, ako sú počítače, televízory, routery atď.
• Typ prepätia: Najnižšia úroveň ochrany, zameraná na nízke prepätie.
• Miesto inštalácie: Priamo u koncových zariadení, blízko zásuviek alebo v zariadeniach, ktoré sú pripojené na napájaciu sieť.
• Pracovná charakteristika: Typicky sa používa spoločne s triedami I a II. Ochrana triedy III zvládne prepätie do hodnôt do 10 kA (8/20 µs) a poskytuje veľmi citlivú ochranu elektroniky.


Kombinácia tried ochrany


Často sa používa kombinácia triedy I a triedy II (označené ako T1+T2 alebo B+C) na zabezpečenie komplexnej ochrany proti širokej škále prepäťových javov v elektroinštalácii. Táto kombinovaná ochrana je ideálna v systémoch, ako sú fotovoltické inštalácie, kde je potrebné chrániť ako pred údermi blesku, tak aj pred bežným prepätím.

Zhrnutie:

• Trieda I (T1): Ochrana pred priamymi údermi blesku.
• Trieda II (T2): Ochrana pred bežným prepätím v rozvodnej sieti.
• Trieda III (T3): Ochrana citlivých zariadení pred nízkym prepätím.


Tyto triedy sú dôležité pre zabezpečenie správnej ochrany budov a zariadení proti prepätiu, a preto je často dôležité kombinovať jednotlivé triedy na rôznych miestach elektroinštalácie.


Prepätie - delenie

Prepätie je prechodné zvýšenie napätia v elektrickej sieti, ktoré môže poškodiť elektrické a elektronické zariadenie. Prepätie sa delí podľa pôvodu na dve hlavné kategórie: atmosférické prepätie a spínacie prepätie. Každý z týchto typov prepätia má iné charakteristiky a príčiny, a preto vyžaduje odlišné spôsoby ochrany.


1. Atmosférické prepätie


Tento typ prepätia je spôsobený prírodnými javmi, najmä búrkami. Delí sa ďalej na dve podkategórie:

• Priamy úder blesku:

  • Nastáva, keď blesk udrie priamo do elektrickej inštalácie, hromozvodu alebo blízkej oblasti objektu. Priamy úder blesku môže viesť k extrémne vysokým prepätiam, ktoré môžu ľahko poškodiť zariadenie.
  • Výboj blesku môže mať prúd až do 200 kA, čo znamená obrovskú energiu, ktorá sa šíri po celej elektroinštalácii.
  • Na ochranu pred priamym úderom sa používajú prepäťové ochrany triedy I (T1), ktoré zvládajú veľmi vysoké prúdy a energiu.

• Nepriamy úder blesku:

  • Vzniká, keď blesk udrie v blízkosti elektrickej siete alebo vedenia. Aj keď blesk neudrie priamo do objektu, môže spôsobiť prepätie šíriace sa elektrickým vedením.
  • Toto prepätie je menšie ako priamy úder blesku, ale stále môže poškodiť citlivé elektronické zariadenie.
  • Na ochranu pred nepriamym úderom blesku sa používajú prepäťové ochrany triedy II (T2).


2. Spínacie prepätie


Tento typ prepätia je spôsobený činnosťou elektrických zariadení alebo spínacími operáciami v sieti. Spínacie prepätie vzniká náhlym vypnutím alebo zapnutím veľkých záťaží, ako sú transformátory, motory, klimatizačné jednotky alebo veľké priemyselné stroje.

• Príčiny:
  • Vypínanie alebo zapínanie veľkých indukčných alebo kapacitných záťaží.
  • Krátkodobé výpadky prúdu.
  • Problémy v rozvodnej sieti (napríklad skrat alebo porucha v elektrárni).
• Charakteristika:
  • Spínacie prepätie zvyčajne netrvá dlho, ale môže dosiahnuť vysoké napäťové hodnoty, ktoré môžu poškodiť elektroniku, najmä citlivé zariadenia.
  • Spínacie prepätie je menej nebezpečné ako atmosférické prepätie, ale je častejšie.
  • Na ochranu proti spínacím prepätiam sa používajú prepäťové ochrany triedy II (T2) a triedy III (T3) na ochranu citlivých zariadení.


Ďalšie delenie prepätia podľa trvania:


• Krátkodobé prepätie (prechodné):
  • Trvá len niekoľko mikrosekúnd alebo milisekúnd.
  • Typickým príkladom sú atmosférické javy, ako je úder blesku, alebo spínacie prepätie spôsobené prechodným vypnutím/vypnutím zariadenia.
• Dlhodobé prepätie (trvalé):
  • Pretrváva dlhšiu dobu (sekundy až minúty).
  • Zvyčajne spôsobené poruchou v napájacej sieti alebo zlým zapojením, napríklad prerušením neutrálneho vodiča.


Zhrnutie:

• Atmosférické prepätie je spôsobené bleskami a je rozdelené na priame a nepriame údery blesku.
• Spínacie prepätie vzniká v dôsledku činnosti elektrických zariadení a spínacích operácií.
• Prepätie môže byť krátkodobé (prechodné) alebo dlhodobé (trvalé).

Prečo si zaobstarať prepäťovú ochranu?


UPOZORNENIE

Z dôvodu vysokého rizika spojeného s nesprávnym pripojením zariadenia, ktoré môže viesť k poškodeniu elektrických spotrebičov, inštaláciu by mala vykonať iba kvalifikovaná osoba s príslušnou elektrotechnickou kvalifikáciou. Nesprávne zapojenie môže spôsobiť nielen nefunkčnosť zariadenia, ale aj závažné poškodenie elektroinštalácie, spotrebičov a ďalších systémov v domácnosti alebo komerčných objektoch.

Dôrazne varujeme, že akékoľvek pokusy o neodbornú inštaláciu
