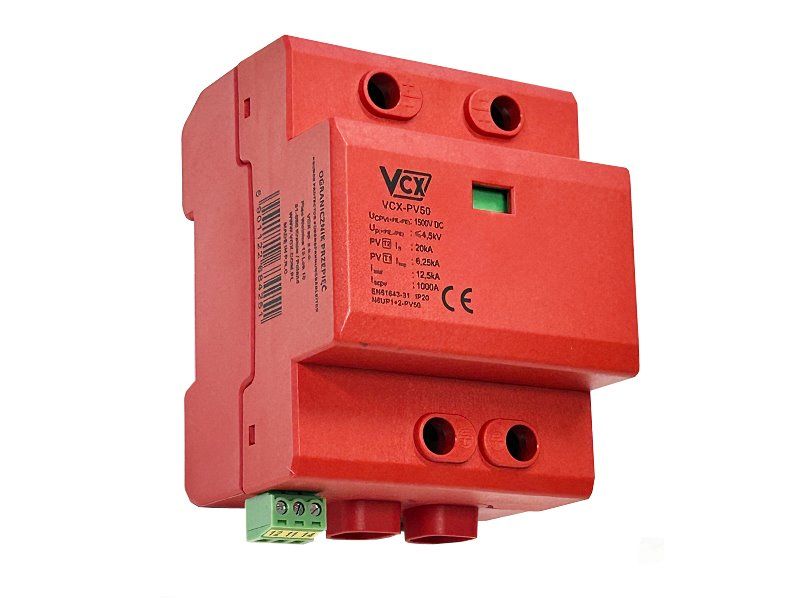

Prepäťová ochrana VCX PV50 DC trieda T1T2 (B+C) 3P 1500 V 12,5 kA GDT s plynovým iskrišťom

Prepäťová ochrana VCX PV50 DC trieda T1T2 (B+C) 3P 1500V 12,5 kA GDT s plynovým iskrišťom

Vysoko kvalitný zvod prepätia je navrhnutý na ochranu fotovoltických systémov pred prepätím a údermi blesku. Vďaka kombinácii ochrany T1+T2 (bleskoistka a prepäťová ochrana) poskytuje maximálnu bezpečnosť a spoľahlivosť pre vaše solárne inštalácie.

Zvod prepätia využíva technológiu plynom plneného iskrišťa (GDT), ktorá efektívne odvádza prepätie pri výboji blesku. Tento systém zaisťuje dlhú životnosť a odolnosť pri opakovanom vystavení prepätiu.

Zvod je konštruovaný vo formáte 3P (tri póly) a je kompatibilný s bežnými DIN lištami, čo umožňuje rýchlu a jednoduchú montáž. Rozmery (Š x V x H):  72 x 102 x 66,5 mm.

S maximálnym pracovným napätím 1500 V DC je tento zvod prepätia vhodný pre široké spektrum fotovoltických aplikácií, od menších domácich inštalácií po rozsiahle solárne farmy. Chráni kľúčové komponenty, ako sú panely, striedače a káblové rozvody.


Hlavné výhody


• Trieda ochrany T1/T2 – zaisťuje ochranu proti prepätiu aj priamym úderom blesku.
• Maximálne napätie 1500 V DC – ideálne pre moderné fotovoltické systémy.
• Kapacita odvádzania prúdu 12,5 kA – poskytuje spoľahlivú ochranu pred preťažením.
• Technológia GDT – zaisťuje vysokú spoľahlivosť a dlhšiu životnosť.
• Jednoduchá inštalácia – kompaktný dizajn prispôsobený na montáž na DIN lištu.

Chránič je vybavený varistormi (MOV) v moduloch DC+ a DC- a plynovým iskrišťom (GDT) v module PE, čo účinne eliminuje problém starnutia iskrišťa vplyvom tzv. zvodového prúdu a prevádzkového prúdu. Sú vybavené vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).

Technické údaje


• Zhoda s normou: PN-EN 61643-31

  • Zodpovedá európskej norme pre zvodiče prepätia.

• Trieda skúšky SPD: Typ 1 + Typ 2 / trieda I + trieda II

  • Poskytuje ochranu proti priamym úderom blesku (T1) aj proti prepätiam spôsobeným spínaním a atmosférickými vplyvmi (T2).

• Maximálne pracovné napätie PV (+/-): ≤ 1500 V DC

  • Maximálne napätie medzi kladným a záporným pólom, ktoré dokáže zvod spracovať.

• Maximálne pracovné napätie PV (+/PE -/PE): ≤ 1100 V DC

  • Maximálne napätie medzi pólmi PV a zemou (PE).

• Napäťová úroveň ochrany (+/PE, -/PE): ≤ 4 kV

  • Napätie, na ktoré zvod zníži napätie medzi pólmi a zemou počas prepätia.

• Napäťová úroveň ochrany (+/-): ≤ 4,5 kV

  • Napätie, na ktoré zvod zníži napätie medzi kladným a záporným pólom počas prepätia.

• Impulzný prúd Iimp (10/350 µs) [T1]: 6,25 kA

  • Maximálny prúd simulujúci bleskový výboj, ktorý zvod zvládne.

• Celkový výbojový prúd Itotal: 12,5 kA

  • Maximálny prúd, ktorý dokáže zvod spracovať pri niekoľkých výbojoch.

• Menovitý výbojový prúd In (8/20 µs) [T2]: 20 kA

  • Prúd simulujúci bežné prepätie, ktorý zvod opakovane zvládne.

• Maximálny výbojový prúd Imax: 50 kA

  • Najvyšší jednorazový prúd, ktorý zvod zvládne.

• Povolený skratový prúd Iscpv: 1000 A

  • Maximálny skratový prúd, ktorý zvod zvládne bez poškodenia.

• Unikajúci prúd pri DC napätí Ipe: < 100 µA

  • Malý prúd, ktorý uniká pri jednosmernom napätí.

• Unikajúci prúd pri AC napätí Ipe: < 50 µA

  • Malý prúd, ktorý uniká pri striedavom napätí.

• Trvalý prúd Icpv: < 100 µA

  • Maximálny trvalý unikajúci prúd.

• Konštrukcia SPD: Obmedzujúca napätie

  • Typ zvodiča, ktorý znižuje napätie na bezpečnú úroveň.

• Umiestnenie: Interiérové

  • Určené len pre vnútornú inštaláciu.

• Pracovná teplota a vlhkosť: -40 °C až +80 °C, max. vlhkosť 95 %

  • Teplotné a vlhkostné limity pre prevádzku.

• Režim poruchy SPD: OCFM

  • Ochranný mechanizmus pri zlyhaní.

• Typ PV systému: Uzemnený

  • Určené pre fotovoltické systémy s uzemnením.

• Stupeň krytia: IP20

  • Ochrana proti prachu a dotyku, bez ochrany proti vode.

Triedy prepäťových ochrán (SPD – Surge Protective Devices)


Rozdeľujú sa podľa toho, aký typ prepätia dokážu zvládnuť a kde v elektroinštalácii sa používajú. V rámci ochrany pred prepätím existujú tri hlavné triedy:


Trieda I (T1) – Hromozvodná ochrana


• Použitie: Ochrana pred priamym úderom blesku a jeho následnými účinkami.
• Typ prepätia: Zvláda najvyššie energetické impulzy.
• Miesto inštalácie: Obvykle na vstupe do objektu, často na hlavnom rozvádzači v blízkosti hlavného prívodu elektriny.
• Pracovná charakteristika: Ochrana proti priamym úderom blesku s prúdmi až do hodnôt 100 kA. Trieda I používa varistory alebo iskrištia, ktoré dokážu zvládnuť vysoké prúdy z bleskového výboja (10/350 µs).



Trieda II (T2) – Ochrana proti prepätiu v rozvode


• Použitie: Ochrana pred prepätím vyvolaným nepriamymi údermi blesku alebo spínacími operáciami v sieti.
• Typ prepätia: Stredná úroveň ochrany.
• Miesto inštalácie: Vnútorné rozvodné skrine alebo rozvádzače v objektoch, kde už bola použitá ochrana triedy I.
• Pracovná charakteristika: Zaisťuje ochranu proti prepätiu do hodnôt do 40 kA (8/20 µs). Ochrana v tejto triede chráni spotrebiče a zariadenia vnútri objektu pred bežnými prepäťovými javmi v sieti.


Trieda III (T3) – Ochrana citlivých zariadení


• Použitie: Ochrana pred menším prepätím, ktoré by mohlo poškodiť citlivé elektronické zariadenie, ako sú počítače, televízory, routery apod.
• Typ prepätia: Najnižšia úroveň ochrany, zameraná na nízke prepätie.
• Miesto inštalácie: Priamo u koncových zariadení, blízko zásuviek alebo v zariadeniach, ktoré sú pripojené na napájaciu sieť.
• Pracovná charakteristika: Typicky sa používa spoločne s triedami I a II. Ochrana triedy III zvládne prepätie do hodnôt do 10 kA (8/20 µs) a poskytuje veľmi citlivú ochranu elektroniky.


Kombinácia tried ochrany


Často sa používa kombinácia triedy I a triedy II (označené ako T1+T2 alebo B+C) na zaistenie komplexnej ochrany proti širokej škále prepäťových javov v elektroinštalácii. Táto kombinovaná ochrana je ideálna v systémoch, ako sú fotovoltické inštalácie, kde je potrebné chrániť ako pred údermi blesku, tak aj pred bežným prepätím.

Zhrnutie:

• Trieda I (T1): Ochrana pred priamymi údermi blesku.
• Trieda II (T2): Ochrana pred bežným prepätím v rozvodnej sieti.
• Trieda III (T3): Ochrana citlivých zariadení pred nízkym prepätím.


Tieto triedy sú dôležité pre zaistenie správnej ochrany budov a zariadení proti prepätiu, a preto je často dôležité kombinovať jednotlivé triedy na rôznych miestach elektroinštalácie.


Prepätie - delenie

Prepätie je prechodné zvýšenie napätia v elektrickej sieti, ktoré môže poškodiť elektrické a elektronické zariadenie. Prepätie sa delí podľa pôvodu na dve hlavné kategórie: atmosférické prepätie a spínacie prepätie. Každý z týchto typov prepätia má iné charakteristiky a príčiny, a preto vyžaduje odlišné spôsoby ochrany.


1. Atmosférické prepätie


Tento typ prepätia je spôsobený prírodnými javmi, najmä búrkami. Delí sa ďalej na dve podkategórie:

• Priamy úder blesku:

  • Nastáva, keď blesk udrie priamo do elektrickej inštalácie, hromozvodu alebo blízkej oblasti objektu. Priamy úder blesku môže viesť k extrémne vysokým prepätiam, ktoré môžu ľahko poškodiť zariadenie.
  • Výboj blesku môže mať prúd až do 200 kA, čo znamená obrovskú energiu, ktorá sa šíri po celej elektroinštalácii.
  • Na ochranu pred priamym úderom sa používajú prepäťové ochrany triedy I (T1), ktoré zvládajú veľmi vysoké prúdy a energiu.

• Nepriamy úder blesku:

  • Vzniká, keď blesk udrie v blízkosti elektrickej siete alebo vedenia. Aj keď blesk neudrie priamo do objektu, môže spôsobiť prepätie šíriace sa elektrickým vedením.
  • Toto prepätie je menšie ako priamy úder blesku, ale stále môže poškodiť citlivé elektronické zariadenie.
  • Na ochranu pred nepriamym úderom blesku sa používajú prepäťové ochrany triedy II (T2).


2. Spínacie prepätie


Tento typ prepätia je spôsobený činnosťou elektrických zariadení alebo spínacími operáciami v sieti. Spínacie prepätie vzniká náhlym vypnutím alebo zapnutím veľkých záťaží, ako sú transformátory, motory, klimatizačné jednotky alebo veľké priemyselné stroje.

• Príčiny:
  • Vypínanie alebo zapínanie veľkých indukčných alebo kapacitných záťaží.
  • Krátkodobé výpadky prúdu.
  • Problémy v rozvodnej sieti (napríklad skrat alebo porucha v elektrárni).
• Charakteristika:
  • Spínacie prepätie zvyčajne netrvá dlho, ale môže dosiahnuť vysoké napäťové hodnoty, ktoré môžu poškodiť elektroniku, najmä citlivé zariadenia.
  • Spínacie prepätie je menej nebezpečné ako atmosférické prepätie, ale je častejšie.
  • Na ochranu proti spínacím prepätiam sa používajú prepäťové ochrany triedy II (T2) a triedy III (T3) na ochranu citlivých zariadení.


Ďalšie delenie prepätia podľa trvania:


• Krátkodobé prepätie (prechodné):
  • Trvá len niekoľko mikrosekúnd alebo milisekúnd.
  • Typickým príkladom sú atmosférické javy, ako je úder blesku, alebo spínacie prepätie spôsobené prechodným vypnutím/zapnutím zariadenia.
• Dlhodobé prepätie (trvalé):
  • Pretrváva po dlhšiu dobu (sekundy až minúty).
  • Obvykle spôsobené poruchou v napájacej sieti alebo zlým zapojením, napríklad prerušením neutrálneho vodiča.


Zhrnutie:

• Atmosférické prepätie je spôsobené bleskami a je rozdelené na priame a nepriame údery blesku.
• Spínacie prepätie vzniká v dôsledku činnosti elektrických zariadení a spínacích operácií.
• Prepätie môže byť krátkodobé (prechodné) alebo dlhodobé (trvalé).

Prečo si zaobstarať prepäťovú ochranu?


UPOZORNENIE

Z dôvodu vysokého rizika spojeného s nesprávnym pripojením zariadenia, ktoré môže viesť k poškodeniu elektrických spotrebičov, inštalácia by mala byť vykonaná len kvalifikovanou osobou s príslušnou elektrotechnickou kvalifikáciou. Nesprávne zapojenie môže spôsobiť nielen nefunkčnosť zariadenia, ale aj závažné poškodenie elektroinštalácie, spotrebičov a ďalších systémov v domácnosti alebo komerčných objektoch.

Dôrazne varujeme, že akékoľvek pokusy o neodbornú inštaláciu môžu zvýšiť riziko vzniku elektrických skratov, požiaru alebo iných nebezpečných situácií. V dôsledku toho môžu vzniknúť vážne materiálne škody, zranenia alebo iné negatívne následky.

Nepreberáme žiadnu zodpovednosť za škody spôsobené nesprávnym zapojením či neodbornou montážou. Preto odporúčame, a
