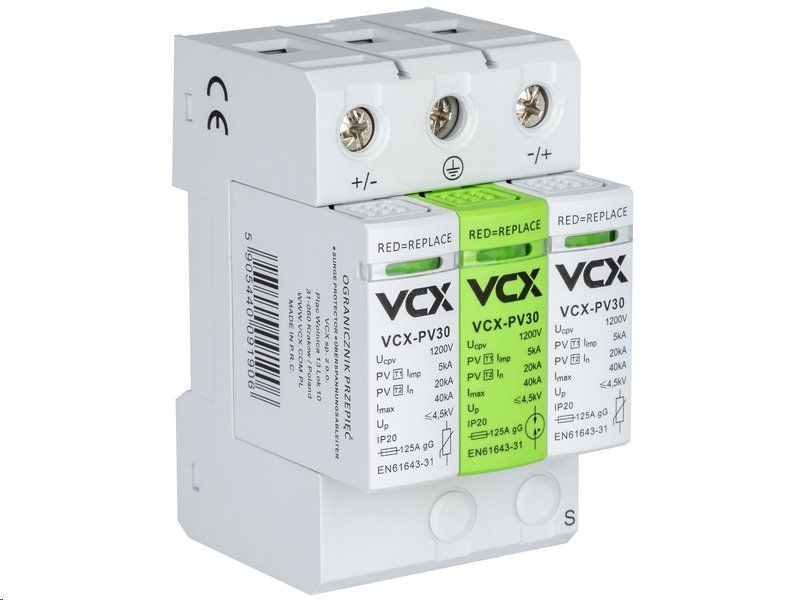

Prepäťová ochrana VCX PV30 DC triedy T1+T2 (B+C) 3P 1200V 5kA je špičkové riešenie na ochranu jednosmernej časti solárnej elektrárne. Je špeciálne navrhnutá tak, aby spoľahlivo chránila komponenty FVE pred účinkami atmosférických javov i prepätia z iných zdrojov.

Vďaka trojstupňovej technológii MOV–GDT–MOV (varistor + plynová iskrisko + varistor) ponúka výnimočne vysokú úroveň bezpečnosti, ktorú ocenia profesionáli i majitelia väčších solárnych elektrární.

Jedno zariadenie pre T1 i T2 ochranu

Na rozdiel od bežných prepäťových ochrán, ktoré chránia buď proti bleskovým prúdom (T1), alebo iba proti spínacím a šíreným prepätiam (T2), tento model plní oba úkoly súčasne. Trojpólové prevedenie (3P) pokrýva väčšinu moderných fotovoltických inštalácií a je ideálne na použitie na strane jednosmerného napätia do 1200 V DC.

Kombinácia technológií pre maximálnu spoľahlivosť

Ochrana využíva výhody kombinácie varistorov a plynového iskriska, ktorá zaisťuje:

• Vysokú odolnosť voči impulzom až 40 kA,
• Schopnosť zvládať bleskové prúdy až 5 kA (10/350 μs),
• Nižšie riziko degradácie vďaka oddeleniu prúdových ciest.

Plynový iskriskotý modul PE odstraňuje problém starnutia a straty účinnosti bežných ochrán vplyvom dlhodobého pôsobenia pracovných prúdov a unikových prúdov.

Vizuálna kontrola bez náradia

Na prednej strane každého modulu nájdete stavový indikátor funkčnosti:

• Zelený znamená aktívnu ochranu,
• Červený značí nutnosť výmeny modulu.

To umožňuje rýchlu a bezproblémovú kontrolu zariadenia aj bez rozobratia rozvádzača – ideálne pre servis i pravidelnú kontrolu.

Jednoduchá inštalácia a univerzálne použitie

Prepäťová ochrana VCX PV30 1200V je kompatibilná s vodičmi do 35 mm², má kompaktné trojmodulové prevedenie a je pripravená na montáž do bežných rozvádzačov. Vďaka IP20 krytiu je ideálna na vnútorné použitie, najmä v strojovniach, technických miestnostiach alebo rozvodniach FV systémov.

Kombinované prevedenie prepäťovej ochrany využíva:


• MOV (Metal Oxide Varistor) – varistor z oxidu kovu:
  Reaguje na prepätie tak, že pri dosiahnutí určitého napätia prudko zníži svoj odpor a tým odvedie nadmerný prúd do zeme. Je rýchly a citlivý.

• GDT (Gas Discharge Tube) – plynom plnené iskrisko:
  Spínajú pri vyššom napätí a sú schopné bezpečne odvádzať veľké impulzné prúdy (napr. z úderu blesku), bez toho, aby došlo k poškodeniu. Majú dlhú životnosť.

• MOV (druhá vrstva):
  Slúži na ďalšie tlmenie zvyškového napätia a zaisťuje hladké uzavretie prepäťového impulzu.

Táto trojitá kombinácia MOV–GDT–MOV prináša výhody oboch technológií – rýchlu reakciu, vysokú odolnosť a dlhú životnosť. Vďaka tomu poskytuje efektívnejšiu a spoľahlivejšiu ochranu než samostatné varistorové alebo iskriskoté prepäťové prvky.

Prečo zvoliť práve tento typ prepäťovej ochrany?


• Spojenie T1 a T2 ochrany v jednom zariadení
• Kombinácia MOV a GDT technológie = dlhá životnosť a vysoký výkon
• Vhodné pre moderné FV systémy s napätím až 1200 V DC
• Optická signalizácia stavu modulu bez nutnosti merania
• Vysoká odolnosť proti impulzným prúdom a výbojom
• Bezpečná a jednoduchá montáž so širokým teplotným rozsahom prevádzky


Technické špecifikácie produktu:


• Trieda ochrany: T1+T2 (B+C)
  Chráni pred priamymi i nepriamymi účinkami bleskov a spínacích prepätí.

• Prevedenie: Varistorové s integrovaným iskriskom (MOV-GDT-MOV)
  Zvyšuje schopnosť zariadenia efektívne odvádzať prepätie, kombinované prevedenie prepäťovej ochrany.

• Pripojenie: max. 35 mm²
  Umožňuje pripojenie aj silnejších vodičov pre väčšie prúdové zaťaženie.

• Maximálne pracovné napätie (Ucpv): 1200 V DC
  Určené pre fotovoltické systémy s vyšším napätím.

• Skúšobný prúd (In 8/20): 20 kA
  Štandardná schopnosť opakovane odvádzať prepätie.

• Maximálny prúd (Imax 8/20): 40 kA
  Maximálna hodnota, ktorú je zariadenie schopné krátkodobo zvládnuť.

• Impulzný bleskový prúd (Iimp 10/350): 5 kA
  Špeciálna ochrana proti účinkom atmosférických výbojov.



• Napäťová úroveň ochrany (Up): < 4.5 kV
  Nízky ochranný prah minimalizuje riziko poškodenia pripojených zariadení. Nízke zvyškové napätie – vyššia bezpečnosť pre pripojené zariadenia.

• Skladovacia teplota: -30 až +70 °C
  Široký rozsah teplôt pre bezpečné skladovanie.

• Prevádzková teplota: -30 až +50 °C
  Vhodné aj pre náročné klimatické podmienky.

• Stupeň krytia: IP20
  Zaisťuje ochranu pred dotykom a nečistotami pri montáži v rozvádzači.

• Počet modulov: 3P
  Trojpólové prevedenie pre plnohodnotnú ochranu DC+ / DC– / PE.

Bezpečnostné pokyny k inštalácii a prevádzke:


Používanie prepäťovej ochrany VCX PV30 DC T1+T2 (B+C) 1200V 5kA vyžaduje dodržanie základných bezpečnostných pravidiel. Pred inštaláciou alebo servisom zariadenia odporúčame venovať pozornosť nasledujúcim pokynom:

• Inštaláciu, údržbu a prípadnú výmenu smie vykonávať iba kvalifikovaná a oprávnená osoba.
• Pri inštalácii a používaní je nutné dodržať všetky platné miestne, regionálne i národné predpisy.
• Otvorenie prístroja alebo akýkoľvek zásah do jeho konštrukcie vedie k strate záruky.
• Preťaženie nad odporúčané hodnoty výrobcu môže viesť k trvalému poškodeniu zariadenia a pripojených súčastí.
• Zariadenie smie byť prevádzkované iba za podmienok uvedených v technickej dokumentácii.
• Pred akýmkoľvek zásahom do zariadenia vždy odpojte napájanie.

Dodržiavaním týchto zásad predídete nechcenému poškodeniu a zaistíte dlhú a spoľahlivú funkčnosť vášho systému.

Triedy prepäťových ochrán (SPD – Surge Protective Devices)


Rozdeľujú sa podľa toho, aký typ prepätia dokážu zvládnuť a kde v elektroinštalácii sa používajú. V rámci ochrany pred prepätím existujú tri hlavné triedy:


Trieda I (T1) – Hromozvodná ochrana


• Použitie: Ochrana pred priamym úderom blesku a jeho následnými účinkami.
• Typ prepätia: Zvláda najvyššie energetické impulzy.
• Miesto inštalácie: Obvykle na vstupe do objektu, často na hlavnom rozvádzači v blízkosti hlavného prívodu elektriny.
• Pracovná charakteristika: Ochrana proti priamym úderom blesku s prúdmi až do hodnôt 100 kA. Trieda I používa varistory alebo iskriská, ktoré dokážu zvládnuť vysoké prúdy z bleskového výboja (10/350 µs).



Trieda II (T2) – Ochrana proti prepätiu v rozvode


• Použitie: Ochrana pred prepätím vyvolaným nepriamymi údermi blesku alebo spínacími operáciami v sieti.
• Typ prepätia: Stredná úroveň ochrany.
• Miesto inštalácie: Vnútorné rozvodné skrine alebo rozvádzače v objektoch, kde už bola použitá ochrana triedy I.
• Pracovná charakteristika: Zaisťuje ochranu proti prepätiu do hodnôt do 40 kA (8/20 µs). Ochrana v tejto triede chráni spotrebiče a zariadenia vnútri objektu pred bežnými prepäťovými javmi v sieti.


Trieda III (T3) – Ochrana citlivých zariadení


• Použitie: Ochrana pred menším prepätím, ktoré by mohlo poškodiť citlivé elektronické zariadenie, ako sú počítače, televízory, routery a pod.
• Typ prepätia: Najnižšia úroveň ochrany, zameraná na nízke prepätie.
• Miesto inštalácie: Priamo u koncových zariadení, blízko zásuviek alebo v zariadeniach, ktoré sú pripojené na napájaciu sieť.
• Pracovná charakteristika: Typicky sa používa spoločne s triedami I a II. Ochrana triedy III zvládne prepätie do hodnôt do 10 kA (8/20 µs) a poskytuje veľmi citlivú ochranu elektroniky.


Kombinácie tried ochrany


Často sa používa kombinácia triedy I a triedy II (označené ako T1+T2 alebo B+C) na zabezpečenie komplexnej ochrany proti širokej škále prepäťových javov v elektroinštalácii. Táto kombinovaná ochrana je ideálna v systémoch, ako sú fotovoltické inštalácie, kde je potrebné chrániť ako pred údermi blesku, tak aj pred bežným prepätím.

Zhrnutie:

• Trieda I (T1): Ochrana pred priamymi údermi blesku.
• Trieda II (T2): Ochrana pred bežným prepätím v rozvodnej sieti.
• Trieda III (T3): Ochrana citlivých zariadení pred nízkym prepätím.


Tieto triedy sú dôležité na zabezpečenie správnej ochrany budov a zariadení proti prepätiu, a preto je často dôležité kombinovať jednotlivé triedy na rôznych miestach elektroinštalácie.


Prepätie - delenie

Prepätie je prechodné zvýšenie napätia v elektrickej sieti, ktoré môže poškodiť elektrické a elektronické zariadenie. Prepätie sa delí podľa pôvodu na dve hlavné kategórie: atmosférické prepätie a spínacie prepätie. Každý z týchto typov prepätia má iné charakteristiky a príčiny, a preto vyžaduje odlišné spôsoby ochrany.


1. Atmosférické prepätie


Tento typ prepätia je spôsobený prírodnými javmi, najmä búrkami. Delí sa ďalej na dve podkategórie:

• Priamy úder blesku:

  • Nastáva, keď blesk udrie priamo do elektrickej inštalácie, hromozvodu alebo blízkej oblasti objektu. Priamy úder blesku môže viesť k extrémne vysokým prepätiam, ktoré môžu ľahko poškodiť zariadenie.
  • Výboj blesku môže mať prúd až do 200 kA, čo znamená obrovskú energiu, ktorá sa šíri po celej elektroinštalácii.
  • Na ochranu pred priamym úderom sa používajú prepäťové ochrany triedy I (T1), ktoré zvládajú veľmi vysoké prúdy a energiu.

• Nepriamy úder blesku:

  • Vzniká, keď blesk udrie v blízkosti elektrickej siete alebo vedenia. Aj keď blesk neudrie priamo do objektu, môže spôsobiť prepätie šíriace sa elektrickým vedením.
  • Toto prepätie je menšie ako priamy úder blesku, ale stále môže poškodiť citlivé elektronické zariadenie.
  • Na ochranu pred nepriamym úderom blesku sa používajú prepäťové ochrany triedy II (T2).


2. Spínacie prepätie


Tento typ prepätia je spôsobený činnosťou elektrických zariadení alebo spínacími operáciami v sieti. Spínacie prepätie vzniká náhlym vypnutím alebo zapnutím veľkých záťaží, ako sú transformátory, motory, klimatizačné jednotky alebo veľké priemyselné stroje.

• Príčiny:
  • Vypínanie alebo zapínanie veľkých induktívnych alebo kapacitných záťaží.
  • Krátkodobé výpadky prúdu.
  • Problémy v rozvodnej sieti (napríklad skrat alebo porucha v elektrárni).
• Charakteristika:
  • Spínacie prepätie zvyčajne netrvá dlho, ale môže dosiahnuť vysoké napäťové hodnoty, ktoré môžu poškodiť elektroniku, najmä citlivé zariadenia.
  • Spínacie prepätie je menej nebezpečné ako atmosférické prepätie, ale je častejšie.
  • Pre ochranu proti spínacím prepätiam sa používajú prepäťové ochrany triedy II (T2) a triedy III (T3) pre ochranu citlivých zariadení.


Ďalšie delenie prepätia podľa trvania:


• Krátkodobé prepätie (prechodné):
  • Trvá len niekoľko mikrosekúnd alebo milisekúnd.
  • Typickým príkladom sú atmosférické javy, ako je úder blesku, alebo spínacie prepätie spôsobené prechodným vypnutím/vypnutím zariadenia.
• Dlhodobé prepätie (trvalé):
  • Pretrváva po dlhšiu dobu (sekundy až minúty).
  • Obvykle spôsobené poruchou v napájacej sieti alebo zlým zapojením, napríklad prerušením neutrálneho vodiča.


Zhrnutie:

• Atmosférické prepätie je spôsobené bleskami a je rozdelené na priame a nepriame údery blesku.
• Spínacie prepätie vzniká v dôsledku činnosti elektrických zariadení a spínacích operácií.
• Prepätie môže byť krátkodobé (prechodné) alebo dlhodobé (trvalé).
