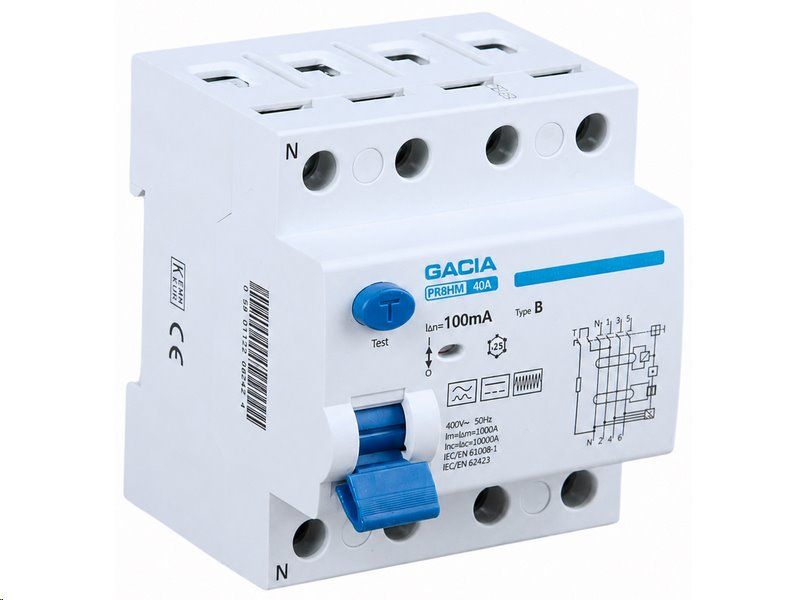

Prúdový chránič GACIA PR8HM typ B /40A/100mA/4P/10kA

Prúdový chránič GACIA PR8HM typ B — Istota pre striedače a meniče

Spoľahlivé istenie obvodov s reziduálnymi DC prúdmi

Moderné priemyselné haly, fotovoltické elektrárne i stanice pre nabíjanie elektromobilov prinášajú špecifické riziká, ktoré bežné prúdové chrániče typu AC alebo A nezvládnu pokryť. V obvodoch napájajúcich frekvenčné meniče a výkonové striedače sa často vyskytujú hladké jednosmerné reziduálne prúdy. Tie môžu spôsobiť takzvané presýtenie jadra bežného chrániča a jeho úplné oslepenie. Výsledkom je plazivá strata ochrany, ktorá predstavuje kritické riziko z hľadiska narušenia izolácie a vzniku požiaru.

Štvorpólový prúdový chránič GACIA PR8HM typ B s citlivosťou 100 mA a vysokou skratovou odolnosťou 10 kA je presne navrhnutý na elimináciu týchto rizík. Dokáže bezpečne detekovať nielen striedavé a pulzujúce, ale aj čisté jednosmerné poruchové prúdy. Spĺňa prísne požiadavky noriem IEC/EN 61008-1 a IEC/EN 62423, čím poskytuje maximálnu úroveň ochrany technológií a obmedzuje riziko škôd u drahých priemyselných a domových celkov.

Technické parametre pre nekompromisnú ochranu

• Charakteristika typu B — spoľahlivo detekuje striedavé, pulzujúce i vyhladené jednosmerné reziduálne prúdy typické pre modernú elektroniku.

• Skratová odolnosť 10 kA — bezpečne preruší okruh bez deštrukcie prístroja aj v miestach s vysokým rizikom tvrdého skratu.

• Menovitý prúd 40 A — kapacita ideálna pre istenie výkonných trojfázových asynchrónnych motorov, FVE striedačov alebo tepelných čerpadiel.

• Citlivosť 100 mA — hodnota optimalizovaná výhradne pre ochranu majetku pred izolačnými poruchami a preventívnu ochranu pred požiarom.

• Kombinované pripojenie — robustné svorky zvládnu prívodné vodiče až do 25 mm² a navyše umožňujú zapojenie cez prepojovacie hrebeňové lišty.

• Vysoká impulzná odolnosť 4,5 kV — komponent je vysoko odolný voči krátkodobým napäťovým špičkám v distribučnej sieti.

• Optický indikátor stavu — vizuálny terčík na prednom paneli okamžite signalizuje servisnému technikovi polohu spínacích kontaktov.

• Preukázaná životnosť — mechanika je stavaná na rutinnú i havarijnú prevádzku s certifikovanou odolnosťou na 4000 mechanických cyklov.

Ergonómia montáže a istota pri každodennej prevencii

Pri kompletácii alebo servise rozsiahleho rozvádzača rozhoduje istota a prehľadnosť. GACIA PR8HM využíva štandardizovaný inštalačný systém — pomocou pevných plastových klipsov nacvaknete chránič na klasickú DIN lištu TH35 doslova za sekundu.

Aby ste si udržali poriadok v prepájaní modulov, svorky s utahovacím momentom 3 Nm sú prispôsobené pre ľahké napojenie hrebeňových líšt. Pre dlhodobé overenie funkčnosti slúži výrazné tlačidlo TEST.

Revízny technik alebo poverený údržbár po jeho stlačení (predpísané raz za 30 dní) ihneď zistí, že mechanika plní svoj účel, bez toho, aby bolo potrebné obvod premeriavať špeciálnym analyzátorom.

Odolnosť pripravená na priemyselnú záťaž

Tam, kde pretekajú veľké prúdy a fungujú výkonné meniče, nesmie hlavné istenie robiť kompromisy. Vďaka vysokej skratovej odolnosti 10 kA a výbornej zapínacej a vypínacej schopnosti 1000 A tento typ zaručuje, že nedôjde k vzniku nebezpečného oblúka či spečenia kontaktov pri silovom prepätí.

Modul navyše ustojí náročné okolité prostredie s garantovaným operačným teplotným rozsahom od -30 °C do +50 °C. Môžete sa tak naň spoľahnúť nielen v čistom interiéri, ale aj vo vonkajších elektromerových skriniach, pilieroch pri FVE inštaláciách alebo v klimaticky nekontrolovaných halách.

Riešenie pre moderné technológie v praxi

Nasadenie chráničov s charakteristikou B je v dnešnej dobe nevyhnutnosťou pre dve rastúce oblasti. Prvou sú solárne inštalácie, kde výkonný trojfázový striedač bez galvanického oddelenia transformuje DC napätie na AC. Ak dôjde na DC strane k izolačnej poruche, GACIA PR8HM tento plazivý jednosmerný prúd odhalí a v milisekundách celú inštaláciu odpojí od siete, čím zabráni požiaru.

Druhým typickým príkladom sú priemyselné linky, žeriavy či CNC stroje. Ich pohony pracujú cez frekvenčné meniče, u ktorých bežný chránič typu A zlyháva. Inštaláciou typu B zachováte kontinuitu výroby a splníte prísne prevádzkové bezpečnostné normy.

Pre koho je produkt určený a kde nájde využitie

Tento špecifický prvok nepredstavuje základnú ochranu domových zásuviek, ale cieli na odborné aplikácie. Slúži výhradne ako pokročilá technická ochrana majetku a technológie v 3fázových sieťach a jeho použitie definuje tak projektová dokumentácia, ako aj príslušné normy (napr. rada ČSN 33 2000).

Inštalatéri fotovoltických systémov (FVE) a batériových úložísk:

Bežné striedače môžu pri svojom chode generovať do AC siete hladký DC unikajúci prúd. Chránič GACIA typu B je pre také okruhy legislatívne najbezpečnejšia a často jediná platná voľba. Citlivosť 100 mA zabráni falošnému vybavovaniu (ktoré by sa dialo u 30mA chráničov), ale spoľahlivo odhalí nebezpečenstvo zahrievania a skratu, čím chráni nehnuteľnosť pred požiarom.

Montážne elektromontážne firmy v priemysle:

Zásadné riešenie do rozvádzačov v halách pre istenie frekvenčných meničov, ktoré riadia otáčky asynchrónnych motorov (ventilátory, výťahy, eskalátory, čerpadlá, CNC obrábacie centrá). Tieto stroje zo svojej podstaty "znečisťujú" sieť jednosmernou zložkou, proti ktorej bežná ochrana nepomôže.

Dodávatelia a projektanti nabíjacích staníc pre elektromobily:

Pre bezpečné pripojenie viacnásobných nabíjacích bodov (wallboxov), ktoré samy neobsahujú zabudovaný ochranný senzor na odpojenie 6mA DC prúdu. PR8HM zaistí spoľahlivú izoláciu poruchy, ak by batéria elektromobilu začala prebíjať jednosmerným prúdom cez nabíjací kábel späť do firemnej či domovej siete.

Upozornenie: Prístroj smie inštalovať, konfigurovať a revidovať výhradne osoba s platnou elektrotechnickou kvalifikáciou (vyhláškou). Pred samotnou montážou je nevyhnutné obvod bezpečne odpojiť od napájania.

Technické špecifikácie

• Typ chrániča: B — Zvláda striedavé, pulzujúce jednosmerné a hladké jednosmerné reziduálne prúdy.

• Menovitý prúd (In): 40 A — Určuje maximálne trvalé povolené prevádzkové zaťaženie chráneného obvodu.

• Menovitý reziduálny prúd (IΔn): 100 mA — Hodnota optimálna na zachytenie porúch z hľadiska vzniku požiaru a poškodenia drahých obvodov.

• Počet pólov: 4P — Predurčené pre inštaláciu do plne trojfázových silových rozvodov (TNS / TN-C-S).

• Skratová odolnosť (Inc=IΔc): 10 kA — Vyššia trieda odolnosti, bráni poškodeniu mechanizmu pri výskyte mohutného skratového rázového prúdu.

• Menovité napätie (Ue): 400/415 V — Dimenzované na štandardné európske 3fázové distribučné siete.

• Menovité impulzné výdržné napätie (Uimp): 4,5 kV — Robustná ochrana izolácie proti krátkodobému prepätiu a bleskovým špičkám v sieti.

• Menovitá zapínacia a vypínacia schopnosť (Im=IΔm): 1000 A — Zaručuje bezpečné a čisté odpojenie ťažko zaťažených kontaktov bez vzplanutia.

• Stupeň znečistenia: 2 — Izolácia koncipovaná do prostredia s nevodivým znečistením (štandardné vnútorné priestory a rozvádzače).

• Elektrická životnosť: 2000 cyklov — Garantovaný počet vypnutí pri plnej deklarovanej prúdovej záťaži.

• Mechanická životnosť: 4000 cyklov — Preverená trvanlivosť páčkového mechanizmu pri rutinných testoch a odstávkach bez záťaže.

• Ukazovateľ polohy práce: Áno — Čitateľný farebný prvok na prednom paneli chrániča indikujúci fyzický stav kontaktov (zopnuté/rozopnuté).

• Stupeň ochrany: IP 20 — Predpísané pre montáž vo vnútri prachotesných a vodotesných rozvádzačových skríň.

• Prevádzková teplota: -30 až +50 °C — Stabilné fungovanie vybavovacej spúšte ako v krutých mrazoch, tak v zohriatych letných prevádzkach.

• Skladovacia teplota: -30 až +70 °C — Bezpečné medze pre skladovanie komponentu pred inštaláciou.

• Maximálny prierez vodičov: 25 mm² — Konštrukcia svoriek umožňuje pripojenie silno dimenzovaných plných drôtov i slaněných vodičov (s dutinkou).

• Utahovací moment svoriek: 3 Nm — Optimálna sila pre dokonalý spoj, ktorý nepodlieha tepelnému starnutiu a nebezpečenstvu vytrhnutia.

• Pripojenie hrebeňovou lištou: Áno — Vhodné pre čisté a veľmi rýchle radové prepájanie komponentov v rozvádzači.

• Spôsob montáže: Na lištu DIN TH35 — Jednoduché zacvaknutie vďaka priloženým spodným plastovým klipsom.

FAQ — Časté otázky zákazníkov

1. Môžem tento chránič využiť ako ochranu u zásuviek v bežnej kúpeľni? Nemožno to odporučiť a z hľadiska súčasných noriem by taká inštalácia ani neprešla revíziou. Zásuvky pre bežné použitie a okruhy v kúpeľni vyžadujú z hľadiska ochrany ľudského života citlivosť 30 mA. Tento typ s citlivosťou 100 mA slúži špecificky ako preventívna ochrana pred požiarom a zabezpečenie samotnej technológie (často sa osádza v hierarchii pred menšie 30mA chrániče alebo na separátne obvody).

2. Aký je hlavný rozdiel medzi štandardným typom A a týmto typom B? Bežný typ A si poradí so striedavými a pulzujúcimi jednosmernými prúdmi. Typ B však pridáva technologicky zložitejšie detekčné jadro, ktoré zvláda reagovať aj na prítomnosť vyhladených hladkých jednosmerných (DC) reziduálnych prúdov. Tie vyžarujú typicky frekvenčné meniče a výkonová solárna elektronika.

3. Prečo by som si mal vybrať práve verziu so skratovou odolnosťou 10 kA? Ak inštalujete chránič v blízkosti hlavného prívodu (napr. elektromerový rozvádzač) alebo blízko priemyselnej trafostanice, prípadný skratový prúd tu dosahuje masívne hodnoty, ktoré by 6kA prístroj mohli fyzicky roztrhnúť. Verzia 10 kA vydrží tento skratový ráz bezpečne a obmedzuje nutnosť meniť poškodené vybavenie.

4. Môže tento prvok pracovať vo vonkajšom pilieri pri elektrárni? Z hľadiska teplotných parametrov áno, chránič pracuje spoľahlivo od -30 °C. Samotný prístroj má však krytie iba IP 20, čo znamená, že skriňa vonkajšieho piliera musí mať príslušné krytie, aby k chrániču neprenikala striekajúca voda, vlhkosť ani usadzujúci sa prach (napr. IP 65).

5. Dajú sa svorky kombinovať s použitím prepojovacej fázovej lišty? Áno, svorky sú z výroby na toto kombinované zapojenie pripravené. Môžete zapojiť masívny prívodný vodič priamo pod skrutku svorky, zatiaľ čo do určeného slotu vložíte fázovú hrebeňovú lištu pre prepojenie k ďalším 4pólovým ističom.

6. Ako presne a často mám vykonávať testovaciu procedúru tlačidlom? Skúšobný test by sa mal vykonávať ideálne každých 30 dní. V praxi stačí obvod priviesť pod prúd a stlačiť tlačidlo "TEST" na prednom paneli. Chrán
