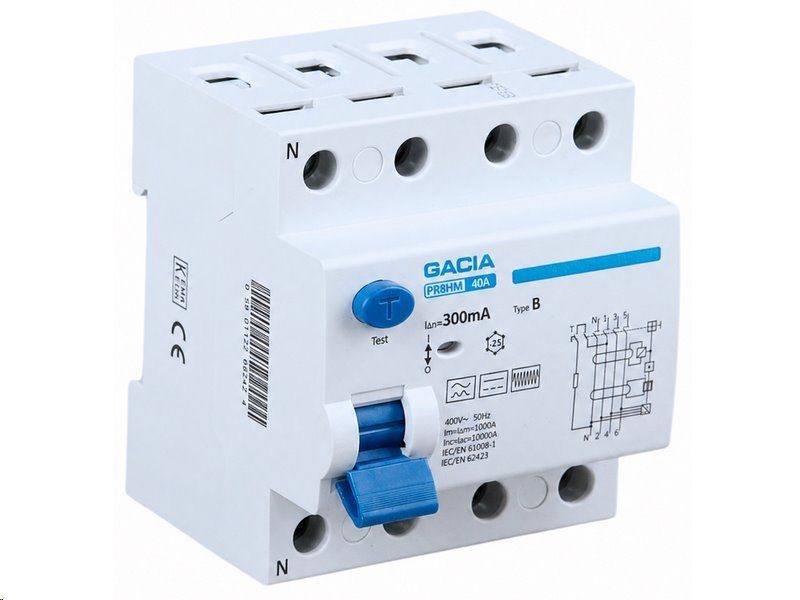

Prúdový chránič GACIA PR8HM typ B /40A/300mA/4P/10kA

Prúdový chránič GACIA PR8HM typ B / 40A / 300mA — Bezpečnosť certifikovaná pre moderné technológie

Istota aj tam, kde štandardné ochrany zlyhávajú

Moderné inštalácie vybavené fotovoltaickými meničmi, rýchlymi nabíjacími stanicami pre elektromobily alebo priemyselnými frekvenčnými meničmi generujú špecifické riziká, na ktoré staršie normy nepamätali. Bežné ochranné prvky si totiž nevedia poradiť s prípadným únikom vyhladeného jednosmerného prúdu. Tento DC prúd môže magneticky nasýtiť a úplne zablokovať štandardné chrániče v objekte, čím nepozorovane vyradí z prevádzky celú protipožiarnu bezpečnostnú slučku.

Riešením tohto problému je štvorpólový prúdový chránič GACIA PR8HM charakteristiky B. Je konštrukčne navrhnutý tak, aby spoľahlivo detekoval všetky typy reziduálnych prúdov vrátane tých nebezpečných čisto jednosmerných. S vysokou vypínacou schopnosťou 10 kA a menovitým reziduálnym prúdom 300 mA poskytuje špičkovú úroveň protipožiarnej ochrany budov a zabezpečuje plynulú, bezpečnú prevádzku rozsiahlych technologických celkov bez falošných výpadkov a v súlade s normami IEC/EN 61008-1 a IEC/EN 62423.


Parametre, ktoré rozhodujú o bezpečnosti inštalácie


• Charakteristika typu B — spoľahlivo detekuje striedavé, pulzujúce aj čisto vyhladené jednosmerné reziduálne prúdy (nevyhnutnosť pre DC technológie).

• Skratová odolnosť 10 kA — robustná priemyselná konštrukcia dimenzovaná aj pre hlavné domové alebo firemné rozvádzače s vysokým skratovým výkonom.

• Reziduálny prúd 300 mA — optimalizovaná hodnota pre primárne zabezpečenie protipožiarnej ochrany celých objektov, drevostavieb a technológií.

• Impulzná výdrž 4,5 kV — prístroj bezpečne tlmí a odoláva krátkodobým napäťovým špičkám v prenosovej sústave.

• Menovitý prúd 40 A — garantuje obrovskú výkonovú rezervu (až 27 kW trvalej záťaže pri 3 fázach) pre napájanie meničov a ťažkých strojov.

• Kompatibilita s hrebeňovými lištami — špeciálne upravené svorky umožňujú bleskové a bezpečné združené prepojenie s ďalšími modulárnymi prístrojmi.

• Čelný indikátor stavu — vizuálny prehľad (zelená/červená) poskytuje okamžitú kontrolu o mechanickom zopnutí kontaktov aj bez meradiel.

• Teplotná odolnosť do -30 °C — plne garantovaná a presná prevádzka aj v extrémnych mrazoch, čo je ideálne pre vonkajšie technologické rozvádzače.

Istota, ktorá začína už pri montáži

Keď drôtujete srdce novej fotovoltaickej elektrárne alebo priemyselnej výrobnej linky, potrebujete istiace prvky, na ktoré sa dá stopercentne spoľahnúť nielen prevádzkovo, ale aj mechanicky. GACIA PR8HM nie je len obyčajný plastový modul.

Od pevného zaklapnutia na DIN lištu (TH35) pomocou masívnych klipov až po bezpečné dotiahnutie svoriek, ktoré sú dimenzované na krútiaci moment 3 Nm — z každého detailu cítite ťažké priemyselné spracovanie.

Svorky bez problému pojmú vodiče do prierezu 25 mm², takže pripojenie silových káblov je rýchle a stabilné. Vďaka čelnému ukazovateľu stavu máte po nahodení ističov okamžitý vizuálny dôkaz, že je obvod aktívny, a integrované tlačidlo TEST umožňuje jednoduchú používateľskú revíziu.


Nekompromisný výkon v náročných sieťach

Väčšina bežných bytových chráničov končí pri skratovej odolnosti 6 kA, čo pre moderné komerčné inštalácie alebo inštalácie v tesnej blízkosti trafostaníc často jednoducho nestačí. Model GACIA PR8HM prináša tvrdý štandard 10 kA, čo z neho robí odolný štít pripravený na masívne skratové udalosti.

Samotný mechanizmus prístroja je navyše v testovacích laboratóriách certifikovaný na 4000 mechanických a 2000 elektrických cyklov pod plnou záťažou. Znamená to jediné: kontakty si udržiavajú dokonalú vodivosť bez prechodových odporov po mnoho rokov aj pri častom odpájaní.


Technológia typu B: Koniec „oslepených“ ochrán

Fyzika sa oklamať nedá. Klasický chránič typu AC alebo A je pri čo i len nepatrnom prieniku jednosmerného zvodového prúdu z výkonovej elektroniky magneticky presýtený. Laicky povedané — oslepne a pri následnej poruche už nevybaví.

Chránič charakteristiky B tento fatálny problém aktívne rieši zložitejšou meracou elektronikou. Pri inštalácii pred asynchrónne motory alebo solárne meniče neustále vyhodnocuje celé spektrum reziduálnych prúdov. Akonáhle detekuje nebezpečný DC únik, okamžite odpojí obvod a spoľahlivo zabráni požiaru či zničeniu citlivej nadradenej technológie.


Pre koho je produkt určený a kde ho využijete v praxi

Tento špecifický typ chrániča nie je určený pre bežné zásuvky v obývačke. Jeho hodnota 300 mA (0,3 A) a typ B ho predurčujú na rolu hlavného protipožiarneho strážcu a ochrancu pokročilých technológií. Nižšie uvádzame 4 najčastejšie situácie, kde jeho nasadenie vyžaduje elektrotechnická norma aj sedliacky rozum:

1. Montéri a majitelia fotovoltaických elektrární (FVE)

• Praktické použitie: Srdcom solárnej elektrárne je menič, ktorý mení jednosmerný prúd z panelov a batérií na striedavý. Pri poruche však môže do vašej domovej siete "pretiecť" nebezpečný jednosmerný prúd. Chránič GACIA PR8HM sa preto inštaluje do rozvádzača na AC výstup z meniča.

• Prečo práve tento model: Chránič spoľahlivo odhalí DC zvodové prúdy a nedovolí im zablokovať ostatné chrániče v dome. Reziduálna hodnota 300 mA je v tomto prípade kľúčová — meniče totiž pri svojej bežnej prevádzke produkujú prirodzené mikrozvody, ktoré by bežný a príliš citlivý chránič (30 mA) neustále falošne vypínal. Chránič tu teda nechráni vás pred „kopnutím“ pri dotyku, ale chráni váš dom pred požiarom.

2. Priemyselné prevádzky a dielne s frekvenčnými meničmi

• Praktické použitie: Riadiate otáčky veľkých CNC strojov, výrobných pásov, žeriavov, kompresorov alebo výkonných priemyselných ventilátorov pomocou frekvenčných meničov a trojfázových asynchrónnych motorov?

• Prečo práve tento model: Frekvenčné meniče zo svojej podstaty vytvárajú harmonické skreslenie a zvodové prúdy s jednosmernou zložkou. Bežný chránič tu zlyhá. Typ B zabezpečí, že obvod zostane plne chránený. Extrémna skratová odolnosť 10 kA a záťaž až 40 A garantujú, že chránič prežije aj v tvrdých podmienkach veľkých výrobných hál.

3. Prevádzkovatelia výkonných nabíjacích staníc pre elektromobily

• Praktické použitie: Realizujete vonkajšie Wallboxy alebo parkovacie státia s nabíjacími bodmi pre firemné flotily či verejné garáže.

• Prečo práve tento model: Batéria elektromobilu funguje čisto na jednosmerný prúd. Nasadenie chrániča typu B na prívodný kábel k nabíjačke je legislatívna nevyhnutnosť. Zabezpečuje, že ak zlyhá palubná elektronika automobilu a pošle DC prúd späť do siete, stanica sa okamžite bezpečne odpojí.

4. Projektanti a správcovia budov (Protipožiarna prevencia)

• Praktické použitie: Ochrana celých budov, najmä drevostavieb, stolárstiev, poľnohospodárskych objektov, lakovní alebo skladov horľavín.

• Prečo práve tento model: Chránič sa zapája ako centrálny prvok hneď za hlavný istič objektu. Jeho úlohou (s presnou citlivosťou 300 mA) je nepretržite sledovať izolačný stav celej budovy. Ak kábel prehryzie hlodavec alebo izolácia zostarne a prúd začne nepozorovane unikať do drevenej konštrukcie (čo by nevyhnutne viedlo k vzniku doutnania a požiaru), chránič objekt nekompromisne odpojí.

(Upozornenie: GACIA PR8HM je vyhradené elektrické zariadenie. Inštaláciu smie vykonávať výhradne osoba s platnou elektrotechnickou kvalifikáciou a osvedčením.)


Technické špecifikácie


• Typ chrániča: B — Reaguje na striedavé (AC), pulzujúce jednosmerné (A) aj čisté jednosmerné reziduálne prúdy.

• Počet pólov: 4P — Koncipované pre trojfázové sieťové rozvody s pracovným vodičom N.

• Menovitý prúd (In): 40 A — Maximálne povolená trvalá prevádzková záťaž.

• Menovitý reziduálny prúd (IΔn): 300 mA — Hranica citlivosti koncipovaná pre protipožiarnu prevenciu a ochranu veľkých technológií.

• Skratová odolnosť (Inc=IΔc): 10 kA — Vysoko robustná vnútorná konštrukcia schopná vydržať masívne prúdové skraty z rozvodnej siete.

• Menovité napätie (Ue): 400/415 V AC — Štandardné certifikované združené napätie pre 3f obvody.

• Znám. napäťové rázy (Uimp): 4,5 kV — Garancia odolnosti izolačných bariér voči prepäťovým špičkám z distribučnej siete.

• Znám. schopnosť zapínania a vypínania (Im=IΔm): 1000 A — Kapacita prístroja bezpečne a bez deštrukcie kontaktov prerušiť skratový prúdový ráz.

• Stupeň znečistenia: 2 — Predpísané pre štandardné a čisté vnútorné prostredia (bežné rozvádzače).

• Elektrická životnosť: 2000 cyklov — Garantovaný testovaný počet zopnutí/rozopnutí pod plnou elektrickou záťažou.

• Mechanická životnosť: 4000 cyklov — Garantovaná životnosť mechanických dielov a páčky.

• Krytie prístroja: IP20 — Štandardná ochrana chrániace pred priamym dotykom prsta (nutné inštalovať do krytého rozvádzača).

• Prevádzková teplota: -30 °C až +50 °C — Udržanie 100% spoľahlivosti a meracej presnosti v horúčave aj extrémnom mraze.

• Teplota skladovania: -30 °C až +70 °C — Stabilita materiálov počas dlhodobého transportu alebo skladovania.

• Max. prierez pripájaných vodičov: 25 mm² — Dostatočný priestor vo svorkách aj pre pevné a robustné silové káble.

• Dotahovací moment svoriek: 3 Nm — Optimálna sila pre zabezpečenie pevného bezstratového spoja bez rizika prehrievania prechodových odporov.

• Podpora hrebeňových líšt: Áno — Prispôsobené pre modulárne hrebeňové lišty pre radikálne zrýchlenie kompletácie rozvádzačov.

• Ukazovateľ polohy práce: Áno — Jasná vizuálna mechanická indikácia (zelená/červená) fyzického oddelenia hlavných kontaktov.

• Certifikačné normy: IEC/EN 61008-1, IEC/EN 62423 — Prístroj plne spĺňa prísne európske normy pre istiace prvky typu B.

FAQ — Časté otázky zákazníkov


1. Prečo je chránič typu B drahší ako bežné chrániče do bytov? Bežný chránič (typ AC alebo A) funguje na relatívne jednoduchom elektromagnetickom princípe a detekuje iba striedavé alebo pulzujúce prúdy. Typ B však musí vedieť aktívne zmerať a vyhodnotiť aj vyhladený jednosmerný prúd, čo vyžaduje oveľa zložitejšie a nákladnejšie elektronické vnútorné komponenty.

2. Môžem tento chránič 300 mA použiť k zásuvkám alebo do kúpeľne? Rozhodne nie. Pre doplnkovú ochranu osôb proti priamemu dotyku (kúpeľne, zásuvky pre bežné spotrebiče) predpisuje norma výhradne citlivosť 30 mA (0,03 A). Tento ponúkaný chránič s citlivosťou 300 mA je určený pre nadradenú ochranu, protipožiarne zabezpečenie a odhaľovanie porúch izolácie objektov.

3. Bude mi hodnota 40 A stačiť pre priemernú domácu fotovoltaiku? Áno. Menovitý prúd 40 A znamená, že cez chránič môžete pri trojfázovom 400V zapojení bezpečne a trvale prenášať výkon cez 27 kW. Štandardné rodinné meniče sa pohybujú vo výkonoch 10 až 15 kW, takže tento chránič má obrovskú rezervu proti preťaženiu.

4. Čo reálne znamená „skratová odolnosť 10 kA“? Táto hodnota značí extrémnu odolnosť. Ukazuje, že samotný prístroj vydrží bez zvárania kontaktov alebo roztrhnutia plastového obalu skratový prúd o sile až 10 000 ampérov, kým obvod nepreruší hlavný predradený istič. Pre priemysel je to nevyhnutnosť, pre domácnosť značka prémiového predimenzovania.

5. Zvládne tento prístroj inštaláciu v mrazoch vonku na fasáde? Z hľadiska prevádzkových teplôt prístroj bez zaváhania pracuje až do -30 °C. Samotný chránič má však z výroby krytie iba IP20, nesmie naň teda pršať. Vonkajšia inštalácia je plne možná a bežná, avšak chránič musí byť uzavretý vo vonkajšom rozvádzači so zodpovedajúcim krytím (napr. IP65).

6. Je potrebné u 4pólového chrániča pripájať aj nulový vodič (N)? Áno. Na rozdiel od niektorých starších 3pólových ističov, u prúdových chráničov musí vždy meracím transformátorom prejsť všetky aktívne pracovné vodiče obvodu — teda všetky tri fázy aj nulový vodič. Len tak dokáže prístroj matematicky vyhodnotiť rozdiely a chrániť.

7. Prečo a ako často musím skúšať testovacie tlačidlo? Každý prúdový chránič je mechanické zariadenie. Výrobca GACIA (a tiež české platné normy) vyžaduje pravidelné vykonávanie skúšky pomocou testovacieho tlačidla „TEST“ na čele prístroja. Skúška by sa mala vykonávať každých 30 dní. Týmto úkonom sa overí vybavovací mechanizmus a zabezpečí sa, že nedošlo k zatuhnutiu kontaktov.
