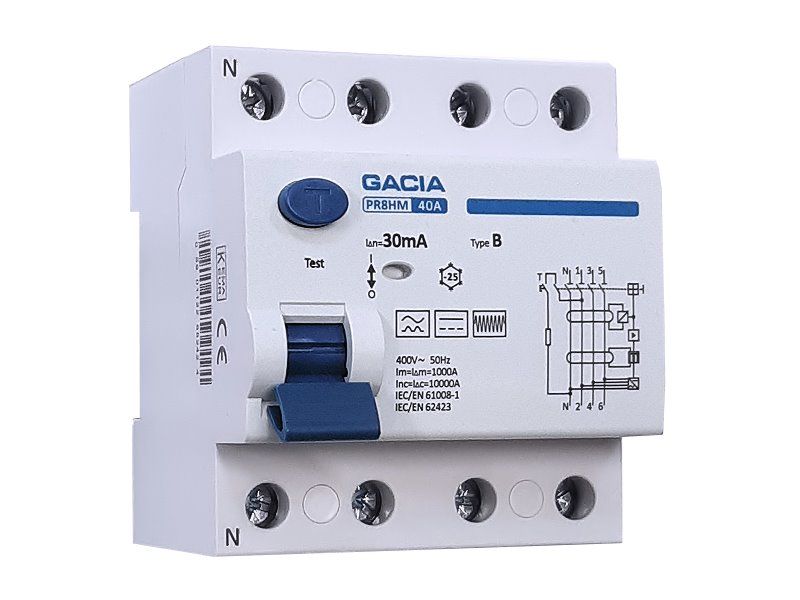

Prúdový chránič GACIA PR8HM typ B /63A/30mA/4P/10kA

Prúdový chránič GACIA PR8HM typ B /63A/30mA/4P/10kA – špičková ochrana pre moderné inštalácie s DC zložkami

Prúdový chránič GACIA PR8HM typu B je navrhnutý na maximálnu ochranu osôb aj zariadení tam, kde klasické chrániče typu AC alebo A zlyhávajú.

Vďaka svojej konštrukcii spoľahlivo detekuje nielen striedavé zvodové prúdy, ale aj vyhladené a pulzujúce jednosmerné zložky, ktoré sú bežné u nabíjacích staníc, fotovoltických systémov alebo frekvenčných meničov.

Chránič tak poskytuje dôležitú ochranu v aplikáciách, kde je bezpečnosť absolútnou prioritou.


Kľúčové vlastnosti prúdového chrániča GACIA PR8HM typ B /63A/30mA/4P/10kA:

• Typ B – spoľahlivo detekuje AC, pulzujúce aj vyhladené DC reziduálne prúdy

• Vhodný pre FVE, elektromobily a meniče – ideálna ochrana pre moderné technológie s DC zložkou

• Vysoká skratová odolnosť 10 kA – bezpečná prevádzka aj v náročných podmienkach

• Menovitý prúd 63 A a citlivosť 30 mA – optimálna kombinácia pre bežné aj priemyselné inštalácie

• Indikátor prevádzkovej polohy – jasne ukazuje stav zapnuté/vypnuté

• Tlačidlo TEST – umožňuje pravidelnú kontrolu správnej funkcie

• Jednoduchá montáž na DIN lištu – kompatibilný s bežnými rozvádzačmi

• Odolnosť voči teplotám od -30 °C do +50 °C – vhodný pre vonkajšie aj náročné vnútorné prostredie

• Dlhá životnosť – mechanická 4000 cyklov, elektrická 2000 cyklov

• Spĺňa normy IEC/EN 61008-1 a IEC/EN 62443 – záruka bezpečnosti a kvality

Nevyhnutný pre fotovoltiku, elektromobilitu aj moderný priemysel

GACIA PR8HM je ideálnym riešením pre ochranu obvodov napájajúcich striedače, nabíjacie stanice pre e-autá, kolobežky alebo solárne elektrárne. Všade tam, kde môžu vznikať reziduálne prúdy DC nad 6 mA, je tento chránič nenahraditeľný. Oproti bežným chráničom AC a A nehrozí jeho zmagnetovanie a zlyhanie detekcie, čím sa zásadne zvyšuje úroveň ochrany.


Spoľahlivý výkon a vysoká odolnosť v extrémnych podmienkach

S menovitou spínacou schopnosťou 1000 A, skratovou odolnosťou 10 kA a prevádzkovým rozsahom teplôt -30 až +50 °C je tento prístroj pripravený na najnáročnejšie prostredie. Vďaka indikátoru prevádzkovej polohy a tlačidlu TEST máte navyše vždy kontrolu nad správnou funkciou zariadenia.


Jednoduchá inštalácia na DIN lištu a vysoká mechanická životnosť

Montáž chrániča je jednoduchá a bezpečná vďaka uchyteniu na štandardnú DIN lištu TH35 a pripojeniu pomocou hrebeňových líšt alebo vodičov do 25 mm². Elektrická životnosť 2000 cyklov a mechanická až 4000 cyklov zaručujú dlhodobú prevádzku bez nutnosti výmeny.


Bez kompromisov – pre vašu bezpečnosť aj bezpečnosť vašej technológie

Použitie bežných prúdových chráničov v systémoch s jednosmernými zložkami môže viesť k ich nefunkčnosti. GACIA PR8HM typ B predstavuje moderné riešenie, ktoré eliminuje toto riziko a poskytuje spoľahlivé vypnutie pri akomkoľvek prekročení reziduálneho prúdu – AC aj DC.


Kde nájde využitie a pre koho je určený prúdový chránič GACIA PR8HM typ B?

Široké využitie v moderných a náročných inštaláciách
Tento chránič je navrhnutý špeciálne pre aplikácie, kde môže dôjsť k vzniku vyhladených jednosmerných reziduálnych prúdov, ktoré bežné prúdové chrániče typu AC alebo A nedokážu bezpečne detekovať. Vďaka tomu je ideálnou voľbou pre ochranu zariadení s elektronickými meničmi alebo komponentmi napojenými na striedače.

Typické využitia:

• Fotovoltické elektrárne (FVE) – ochrana AC okruhu medzi striedačom a rozvádzačom

• Wallboxy a nabíjacie stanice pre elektromobily – zaistenie bezpečnosti pri nabíjaní

• Priemyselné stroje a zariadenia s frekvenčnými meničmi – eliminácia rizík spojených s DC prúdmi

• Zdravotnícka technika a laboratóriá – citlivé zariadenia vyžadujúce vysokú úroveň ochrany

• Veľké osvetľovacie systémy, javisková technika, výstavné stánky – bezpečné napájanie

• Stavebníctvo, dátové centrá, telekomunikačné rozvádzače – spoľahlivá ochrana aj v náročných podmienkach

Pre koho je určený:

• Elektroinštalatérov a revíznych technikov, ktorí chcú ponúknuť klientom moderné a bezpečné riešenie

• Prevádzkovateľov fotovoltických systémov a nabíjacej infraštruktúry

• Firmy a priemyselné prevádzky so zariadeniami s vysokou elektronikou

• Montážne firmy, ktoré hľadajú univerzálny chránič pre rôzne typy inštalácií

• Technicky zdatných domácich používateľov, ktorí prevádzkujú FVE, EV wallboxy alebo iné DC-náročné zariadenia

Prúdový chránič GACIA PR8HM typ B je skrátka nenahraditeľný tam, kde nestačia bežné chrániče – je to spoľahlivá investícia do ochrany zdravia, majetku aj technológií.


Technické špecifikácie


• Typ: B – detekcia AC aj vyhladených DC reziduálnych prúdov

• Počet pólov: 4P – štvorpólový chránič, ideálny pre trojfázové inštalácie

• Menovitý prúd: 63 A – maximálne zaťaženie chráneného obvodu

• Menovitý reziduálny prúd: 30 mA – vysoká citlivosť pre ochranu osôb

• Spínacia schopnosť reziduálneho prúdu: 1000 A – bezpečné vypnutie aj pri vysokých prúdoch

• Vypínací čas: 0,1 s – okamžité odpojenie pri prekročení medzí

• Odolnosť proti napäťovému rázu: 4500 V – odolný voči špičkám v sieti

• Skratová odolnosť: 10 kA – chráni aj pri vysokých poruchových prúdoch

• Menovité napätie (Ue): 400/415 V – štandardné napájanie trojfázových sietí

• Izolačné napätie (Ui): 500 V – maximálne napätie, ktoré izolácia vydrží

• Prevádzková frekvencia: 50/60 Hz – kompatibilný s bežnou sieťou

• Elektrická životnosť: 2000 cyklov – spoľahlivosť aj pri častom spínaní

• Mechanická životnosť: 4000 cyklov – dlhá životnosť aj pri mechanickom namáhaní

• Krytie pripojenia: IP20 – základná ochrana pred dotykom

• Krytie prístroja: IP40 – vhodné pre montáž do rozvádzačov

• Pracovná teplota: -30 °C až +50 °C – použiteľný aj v náročných podmienkach

• Skladovacia teplota: -30 °C až +70 °C – dlhodobé uskladnenie bez poškodenia

• Maximálny prierez vodiča: 25 mm² – vhodné aj pre silové káble

• Utahovací moment svorky: 3 Nm – pevné a bezpečné spojenie

• Montáž: na DIN lištu TH35 – štandardné upevnenie v rozvádzači

• Testovacie tlačidlo: áno – pravidelná kontrola správnej funkcie

• Indikátor polohy: áno – zreteľné rozlíšenie sepnutého/vypnutého stavu

• Normy: IEC/EN 61008-1 a IEC/EN 62443 – garantovaná kvalita a bezpečnosť

Dôležité upozornenie:


👉 Montáž a zapojenie smie vykonávať výhradne kvalifikovaná osoba s príslušným oprávnením podľa vyhlášky č. 50/1978 Zb.
Nesprávne zapojenie môže viesť k nefunkčnosti zariadenia alebo závažným bezpečnostným rizikám. Ak si nie ste istí, vždy sa obráťte na odborníka.

Dôležité informácie o prúdových chráničoch – prehľad pre zákazníkov


Čo je prúdový chránič a ako funguje?

Prúdový chránič, niekedy označovaný ako diferenciálny istič alebo protišokový spínač, je zariadenie určené na ochranu osôb a zariadení pred úrazom elektrickým prúdom alebo vznikom požiaru. Anglicky sa označuje skratkami RCD (Residual Current Device) alebo RCCB (Residual Current Circuit Breaker).

Jeho princíp spočíva v tom, že neustále porovnáva veľkosť prúdu, ktorý priteká a odteká z obvodu. Ak dôjde k rozdielu (napr. únik prúdu cez telo človeka, porucha spotrebiča apod.), zariadenie okamžite vypne prívod elektriny a tým zabráni vážnym následkom.


Hlavný účel prúdových chráničov:

• Ochrana osôb pri priamom aj nepriamom kontakte s elektrickým napätím

• Obmedzenie rizika požiaru spôsobeného elektrickou poruchou

• Ochrana zariadení pred poškodením prúdovými chybami

• Využitie predovšetkým v stavebníctve, priemysle, fotovoltike a elektromobilite

Ako správne vybrať prúdový chránič?

Prúdový chránič funguje na základe detekcie rozdielu medzi vstupným a výstupným prúdom. Tento rozdiel – tzv. reziduálny prúd – indikuje poruchu. Na jeho meranie sa používa súčtový prúdový transformátor, ale jeho správna funkcia závisí od kvality vstupného signálu a okolitých vplyvov.

Preto je dôležité zvoliť správny typ chrániča podľa charakteru inštalácie. Ak inštalácia obsahuje zariadenia s nelineárnymi prvkami (napr. nabíjačky, FVE, meniče), môže dochádzať k nesínusovým alebo jednosmerným poruchovým prúdom, ktoré bežné typy chráničov nemusia rozpoznať – a dokonca môže dôjsť k ich zmagnetovaniu a vyradeniu z činnosti.

Typy a využitie prúdových chráničov:

Prúdové chrániče sa rozlišujú podľa typu poruchových prúdov, ktoré dokážu detekovať. Ďalej slúžia pre rôzne typy ochrany:

Podľa účelu použitia:

• Ochrana pred úrazom pri poruche – napr. pri poškodení izolácie vodiča

• Doplnková ochrana – IΔn ≤ 30 mA, chráni osoby pri náhodnom kontakte s časťami pod napätím

• Ochrana pred požiarom – IΔn ≤ 300 mA, detekuje vyššie úniky prúdu indikujúce prehriatie alebo skrat

Podľa typu detekovaného prúdu:

• Typ AC – iba striedavý sínusový prúd

• Typ A – striedavý + pulzujúci jednosmerný prúd

• Typ F – striedavý + pulzujúci + čiastočne vyhladený DC prúd (napr. invertory, práčky)

• Typ B – všetky uvedené + vyhladený jednosmerný prúd (nevyhnutný napr. pre FVE a wallboxy)


Prečo sú rôzne typy chráničov potrebné?

V dnešných elektrických obvodoch sa zriedka vyskytujú čisto sínusové prúdy. Elektronické zariadenia (napájacie zdroje, solárne meniče, nabíjačky, LED svietidlá apod.) výrazne skresľujú prúdovú krivku a spôsobujú vznik harmonických, pulzujúcich alebo DC zložiek. Ak chránič nie je schopný tieto zložky rozpoznať, môže dôjsť k zlyhaniu ochrany aj pri reálnom nebezpečenstve.

Z tohto dôvodu je dôležité vybrať prúdový chránič zodpovedajúci skutočnému typu záťaže a prevádzke zariadenia.


Prehľadná tabuľka s typmi prúdových chráničov a ich využitím:

Tabuľka pomôže rýchlo pochopiť rozdiely medzi typmi chráničov a vybrať ten správny podľa aplikácie, v ktorej bude použitý. Chrániče typu B, ako je GACIA PR8HM, sú kľúčové pre bezpečnosť v moderných elektrických systémoch s DC vplyvmi.
