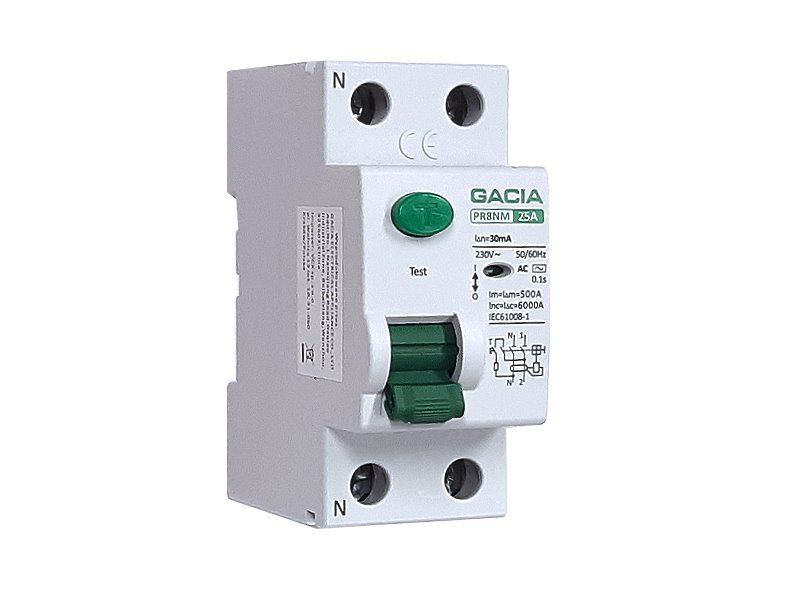

Prúdový chránič GACIA PR8NM typ AC /25A/30mA/2P/6kA

Prúdový chránič GACIA PR8NM typ AC /25A/30mA/2P/6kA

Prúdový chránič PR8NM typu AC pre obvody striedavého prúdu 50/60 Hz s menovitým napätím 230 V a spínacím prúdom 25A. Vyhovuje normám IEC/EN61009-1.

Zabezpečuje odpojenie, spínanie a ochranu elektrických obvodov proti zemním poruchovým prúdom, čím zabezpečuje aj protipožiarnu ochranu a súčasne funkciu ističa - t.j. ochranu proti skratu a tepelnému preťaženiu.

Elektronické vyhodnotenie pre reakciu vypnutia na zvýšený reziduálny prúd, ktorá pracuje závisle od sieťového napätia a automaticky rozpojí obvod pri zemním poruchovom prúde medzi fázou a zemou = väčším ako menovitý reziduálny prúd In.

Typ AC

Určený len pre striedavé reziduálne prúdy. Pulzujúce jednosmerné (DC) zložky reziduálneho prúdu môžu mať za následok zníženie reakčnej citlivosti, alebo až zablokovanie ich vybavenia (podľa normy ČSN EN 61008). Tieto prúdové chrániče sa používajú v inštaláciách, kde sa vyskytujú iba pasívne prvky (odpory, indukčnosti, kondenzátory), ktoré vylučujú vznik jednosmerných prúdov.

Prúdové chrániče typu AC možno bezpečne použiť pre záťaže, kde nehrozí generovanie nesinusových reziduálnych prúdov (elektrické kúrenie, rýchlovarné kanvice, bojlery, motory, mikrovlnné rúry, osvetlenie apod.).

Používa sa tiež v stavebníctve, priemysle, osvetľovacích a rozvodných systémoch ako istič/vypínač.

Použitie v elektrických obvodoch s nasledujúcimi parametrami:

• AC 50/60Hz
• menovité napätie 230V
• striedavý prúd do 25 A
• zodpovedá normám IEC/EN61009-1

Výrobok smie montovať iba autorizované osoby. Pred montážou musí byť odpojené napájanie.

Pre zvýšenie bezpečnosti prevádzky je vybavený ľahko čitateľným indikátorom vypnutia. Bezpečná a jednoduchá montáž na DIN lištu TH35 pomocou plastových svoriek.

Sieťový prúdový chránič PR8NM je vybavený tlačidlom TEST pre kontrolu vnútornej činnosti prístroja - test by sa mal vykonávať každých 30 dní.

Technické parametre

• typ: AC
• charakteristika záťaže: B
• menovitý prúd: 25A
• menovitý reziduálny prúd A: 30mA
• menovitá spínacia schopnosť reziduálneho prúdu A: 500
• vypínací čas: 0,1 s
• odolnosť proti napäťovému rázu U imp: 6000 V
• menovitá vypínacia schopnosť skratu EN 60898 (skratová odolnosť Inc): 6 kA
• stupeň znečistenia: 2
• menovité napätie: 230V
• menovitá izolácia Ui: 500V
• prúdová frekvencia: 50/60 Hz
• elektrická životnosť: 4000 operácií
• mechanická životnosť: 4000 operácií
• indikátor prevádzkovej polohy: áno
• stupeň krytia: IP 20
• skladovacia teplota: -30°C až +70°C
• prevádzková teplota: -30°C až +50°C
• maximálny prierez pripojovacích vodičov: 25 mm2
• uťahovací moment pripojovacej svorky: 3 Nm
• možnosť pripojenia pomocou hrebeňových líšt: áno


Prúdové chrániče - základné informácie

Hovorovo sa používa označenie diferenciálny istič, protišokový spínač, prúdový chránič (anglické skratky RCD, od 'Residual Current Device' a RCCB, od 'Rezidual Current Circuit Breaker'). Je to elektrické ochranné zariadenie, ktoré preruší obvod, keď zistí, že elektrický prúd, ktorý z neho vyteká, nie je rovný prúdu, ktorý tečie dnu.

Používa sa na ochranu osôb pred úrazom elektrickým prúdom priamym aj nepriamym kontaktom, znižuje tiež následky poškodenia zariadenia a iné nežiaduce udalosti, vrátane - ale nielen - možnosti požiaru. Používa sa v stavebníctve a priemysle.


Ako zvoliť správny typ prúdového chrániča?

Funkciou prúdového chrániča je monitorovanie pretekajúcich prúdov smerom do obvodu a späť. Ak sa veľkosť prúdov v oboch smeroch líši a časť prúdu uniká, prúdový chránič túto chybu detekuje a rýchlo obvod odpojí. Na detekciu unikajúceho (reziduálneho) prúdu sa využíva súčtový prúdový transformátor. Fungovanie prúdového chrániča však ovplyvňujú rušivé javy, ktoré sa v obvodoch vyskytujú, preto je potrebné zvoliť vhodný typ prúdového chrániča.

Využitie prúdových chráničov

Prúdové chrániče možno využiť na nasledujúce tri princípy ochrany:

• ochrana proti úrazu elektrickým prúdom pri poruche
• doplnková ochrana proti dotyku vodivých častí pod napätím I?n ≤ 30 mA
• ochrana pred požiarom I?n ≤ 300 mA

Princíp vyhodnocovania reziduálneho prúdu uvedený v úvode so sebou nesie aj negatíva. Priebehy prúdov tečúcich koncovými obvodmi sú málokedy čisto sínusové. Vplyvom stále vzrastajúceho počtu elektronických spotrebičov sú tieto prúdy rôznymi spôsobmi skreslené, čo má vplyv aj na poruchové prúdy daného obvodu.

Reziduálne prúdy môžu byť čiastočne usmernené, môžu obsahovať vysokofrekvenčné zložky, dokonca môžu byť aj jednosmerné. V konečnom dôsledku nemusia byť tieto poruchy prúdovým chráničom detekované. V niektorých prípadoch môžu dokonca vyradiť prúdový chránič z prevádzky (nemusí dôjsť k vypnutiu skutočnej poruchy).

Aby sa predišlo zlyhaniu prúdových chráničov, je potrebné starostlivo vyberať typ prúdového chrániča podľa konkrétneho elektrického obvodu, ktorý chceme chrániť. Všetky prúdové chrániče sú určené do striedavých obvodov. Líšia sa citlivosťou na jednotlivé druhy reziduálnych prúdov.

UPOZORNENIE:

Zariadenie smie inštalovať iba oprávnená osoba, ktorá má osvedčenie podľa vyhlášky č. 50/1978 Zb. Pri nesprávnom zapojení a neznalosti so zariadením môže dôjsť k nežiaducim komplikáciám. Zverte túto prácu odborníkovi.
