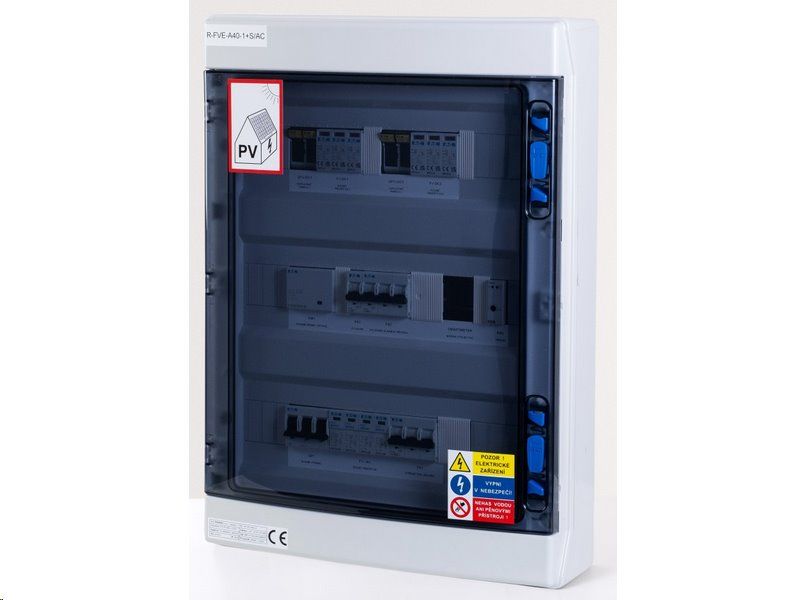

Rozvádzač R-FVE-A40-1 – trieda ochrany I+II (s AC Svodičom)

Rozvádzač R-FVE-A40-1 — Istivé centrum pre 3f fotovoltiku do 40 A

Rýchla integrácia FVE bez nutnosti prestavby hlavného rozvádzača

Pri inštalácii trojfázových fotovoltických systémov býva najväčšou časovou komplikáciou úprava existujúceho hlavného domového rozvádzača (HDR) zákazníka. Rozvádzač R-FVE-A40-1 tento problém eliminuje. Je navrhnutý tak, aby vyžadoval iba minimálny zásah do existujúcej elektroinštalácie — stačí vytvoriť slučku medzi hlavným rozvádzačom a umiestnením solárnej technológie. Tým skracuje čas strávený u zákazníka a znižuje riziko nekompatibility v historických inštaláciách.

Jedná sa o kombinovaný AC/DC nástenný rozvádzač so stupňom krytia IP65, ktorý združuje všetky potrebné ističe, prepäťové ochrany, spoločné rozpadové miesto a pripravené meranie pre striedač. Tento model je plne dimenzovaný pre inštalácie, kde hodnota hlavného ističa v HDR nepresahuje 40 A. Samozrejmosťou je plná podpora pre povinné požiadavky distribútorov (napr. ČEZ), vrátane predpripraveného krízového odpojenia striedača cez HDO (N0 %).

Čo rozhoduje pri výbere istiaceho rozvádzača

• Komplexné riešenie AC/DC v jednom boxe — Obsahuje istiace aj prepäťové prvky pre jednosmernú (DC) aj striedavú (AC) stranu fotovoltického systému.

• Dimenzované na 40 A — Hlavný vypínač Eaton IS-40/3 zvládne bezpečne obslúžiť objekty s hlavným ističom až do tejto hodnoty.

• Široká kompatibilita striedačov — Primárne testované pre asymetrické striedače GoodWe GW5-10K ET a Growatt MOD/MID do 15 kW.

• Prémiové osadenie EATON — Väčšina modulárnych prvkov pochádza od priemyselného štandardu Eaton, doplnená o relé Finder a napäťové relé Elko EP.

• Pripravené na Smartmeter — Rozvádzač má presne vymedzený priestor a pripravenú dátovú trasu (RJ45) pre meracie cievky inteligentného elektromera striedača.

• Plnenie požiadaviek distribútorov — Vstavané fialové a modré svorky umožňujú okamžité napojenie DRED konektora a signálu HDO pre krízové odpojenie.

• Bezpečnosť triedy I+II (T1+T2) — Rozvádzač je na DC aj AC strane osadený zvodmi prepätia dimenzovanými na zachytenie bleskových prúdov aj spínacieho prepätia.

• Vysoké krytie IP65 — Rozvodnica IKA-3/54-ST s priehľadnými dverami spoľahlivo chráni prístroje proti prachu a tryskajúcej vode.

Dokonale prehľadná inštalácia bez zbytočného zapájania

U rozvádzača R-FVE-A40-1 sme sa zamerali na ergonómiu zapojenia priamo na mieste realizácie. Priložený montážny návod presne definuje vstupy a výstupy. Montér tak rovno zapája prívodný kábel na hlavný vypínač Q01 a napájanie striedača na dedikovaný istič FA1. Káble od fotovoltických panelov sa pripájajú na pripravené valcové poistkové odpínače CHPV2U (1000 V DC / 15 A). Dátové káble majú svoju vyhradenú trasu k RJ45 terminálu, takže sa nemiešajú so silovými zväzkami a nehrozí tak rušenie signálu inteligentného elektromera.

Výkonovo dimenzované na náročnú prevádzku

Srdcom striedavej časti je hlavný vypínač IS-40/3, doplnený o robustný inštalačný stykač Z-SCH-230/40-40 a hliadacie napäťové relé HRN-55. Táto zostava vytvára plnohodnotné rozpadové miesto reagujúce na výkyvy siete. Na jednosmernej strane zabezpečujú bezpečnosť dva samostatné moduly so zvodmi SPPVT12-10-2+PE (1000V DC) doplnené ultra rýchlymi valcovými poistkami gPV, ktoré spoľahlivo odpoja stringy pri hroziacom nebezpečenstve alebo skrate na vedení z panelov.

Pripravenosť na rôzne topológie siete

Rozvádzač je z výroby pripravený pokryť základné inštalačné scenáre. Prvou variantou je napojenie systému bez zálohovaných okruhov, kedy striedač dodáva energiu iba cez ON-GRID svorku. Druhým podporeným scenárom je inštalácia pre full back-up celého domu (v manuálnom režime). Pre optimálne zálohovanie a správne fyzické oddelenie obvodov výrobca dôrazne odporúča kombinovať tento rozvádzač s doplnkovým modelom R-FVE-A40-2.

Pre koho je produkt určený

Certifikovaní inštalační partneri a elektrikári Rozvádzač drasticky znižuje čas inštalácie na mieste. Všetky komponenty sú predzapojené a zodpovedajú platným normám. Inštalatér iba privedie hlavné káble (typicky CYKY-J 5x4 až 5x10) a káble k samotnému striedaču a panelom.

Projektanti fotovoltických systémov Ucelený prvok s jasne definovaným skratovým výkonom, jasnou dokumentáciou a certifikovanými osadenými prvkami (Eaton, Finder). Možno ho bez problémov začleniť do projektovej dokumentácie aj revíznej správy.

Upozornenie: Inštaláciu rozvádzača smie vykonávať iba osoba na to oprávnená (podľa vyhl. 50/1978 Sb. § 6 a 8 alebo NV 194/2022 Sb.). Po inštalácii je potrebné vykonať východiskovú revíziu.

Technické špecifikácie

• Typ rozvádzača: Kombinovaný AC/DC nástenný — Slúži ako centrálny uzol pre pripojenie FVE k domovej sieti.

• Stupeň krytia: IP65 — Vysoká odolnosť proti prachu a vode, vhodné do technických miestností aj vlhších priestorov.

• Max. prúd hlavného ističa v HDR: do 40 A — Bezpečné napojenie na bežné rodinné domy s adekvátnym hlavným ističom.

• Prepäťová ochrana AC: T1+T2 (B+C), model Eaton SPBT12-280/4 — Chráni striedavú časť siete proti prepätiu zo siete alebo úderu blesku.

• Prepäťová ochrana DC: T1+T2 (I+II), 2× model Eaton SPPVT12-10-2+PE — Dvojitá ochrana oboch stringov od solárnych panelov (1000 V DC).

• Poistkové istenie DC: 4× gPV 15A/1000V DC — Ultra rýchle valcové poistky (10x38 mm) v dvoch odpínačoch Eaton CHPV2U.

• Hliadanie siete (rozpadové miesto): Áno, relé Elko EP HRN-55 a stykač Z-SCH-230/40-40 — Monitoruje stav distribučnej siete a v prípade výpadku striedač bezpečne odpojí.

• Kompatibilné striedače: GOODWE GW5-10K ET, Growatt MOD / MID (do 15 kW) — Navrhnuté pre štandardné 3f asymetrické striedače na trhu.

• Príprava pre Smartmeter: Áno, dátový kábel RJ45 — Rýchle napojenie pre inteligentné elektromery.

• Podpora DRED / HDO N0%: Áno (fialové a sv. modré svorky) — Spĺňa pripájacie podmienky distribútorov pre krízové ovládanie.

• Počet modulov skrine: 54 modulov (3 rady) — Poskytuje dostatok priestoru pre vzdušnú montáž, zabraňujúcu prehrievaniu prvkov.

• Základná kabeláž prívodu: Odporúčané CYKY-J 5x4 až CYKY-J 5x10 — Podľa dimenzie ističa v elektromerovom rozvádzači.

FAQ — Časté otázky zákazníkov

1. Obsahuje rozvádzač inteligentný elektromer (Smartmeter)?

Nie, samotný Smartmeter je vždy súčasťou dodávky striedača (od výrobcu GoodWe alebo Growatt). Rozvádzač je však priestorovo a dátovo (pripravený konektor RJ45) pre jeho okamžitú montáž pripravený.

2. Prečo je odporúčané dokúpiť R-FVE-A40-2?

Rozvádzač A40-1 primárne rieši silovú stránku, prípojný bod a rozpadové miesto. Ak chcete bezpečne využívať oddelené BACK-UP (zálohované) výstupy zo striedača, slúži na to práve doplnkový rozvádzač A40-2, kam sa nepripájajú nulové mostíky z A40-1.

3. Môže byť rozvádzač inštalovaný vonku na fasáde?

Napriek tomu, že rozvodnica EATON má vysoké krytie IP65 (chránené proti tryskajúcej vode), odporúčame inštaláciu pod prístreškom alebo v technickej miestnosti, aby nedochádzalo k priamemu UV žiareniu a teplotným extrémom, ktoré by mohli znížiť životnosť citlivých istiacich prvkov.

4. Zvládne rozvádzač striedače s výkonom väčším ako 10 kW?

Áno, technická špecifikácia umožňuje kompatibilitu aj so striedačmi radu Growatt MOD a MID až do výkonu 15 kW. Rozhodujúca je maximálna hodnota hlavného ističa, ktorá nesmie presiahnuť 40 A.

5. Aké káble potrebujem na prepojenie s hlavným rozvádzačom?

Na prepojenie medzi vaším hlavným domovým rozvádzačom (HDR) a týmto FVE rozvádzačom sa štandardne používa kabeláž CYKY-J 5x4 až CYKY-J 5x10, vždy v závislosti od vášho hlavného ističa pri elektromere. Zvolený prierez sa musí overiť výpočtom a meraním impedancie slučky.

6. Sú v balení aj konektory na solárne káble (MC4)?

Nie, pripojenie DC káblov prebieha vnútri rozvádzača priamo do radových skrutkových svoriek (RSA), pričom je nutné striktne dodržať farebné pólovanie (+ červená, - modrá) uvedené v návode.

7. Je splnená požiadavka na HDO blokovanie pre distribútora?

Áno. Rozvádzač je osadený svetlomodrou svorkou (HDO N0 %), do ktorej pripojíte signál z krízového HDO v stĺpiku. To je základná požiadavka väčšiny českých distribútorov (ČEZ, EG.D, PRE) pre pripojenie mikrozdoja.

8. Dá sa k tomuto rozvádzaču zapojiť aj druhý string panelov?

Áno, rozvádzač je dimenzovaný na dva nezávislé DC stringy. Je vybavený dvomi poistkovými odpínačmi (QFU-DC1 a QFU-DC2) aj dvojitou sadou bleskoistiek (PV-DC1 a PV-DC2).
