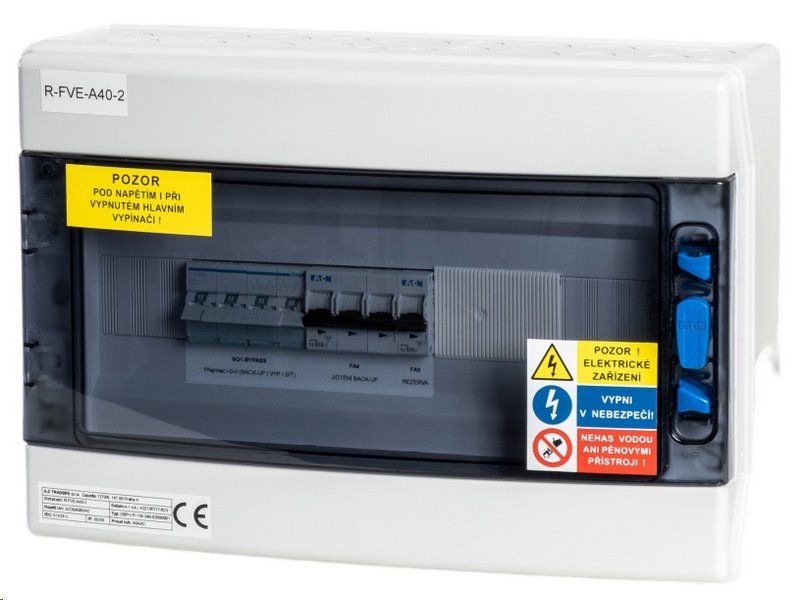

Rozváděč R-FVE-A40-2

Rozváděč R-FVE-A40-2 — Manuální záloha 3f FVE

Manuální kontrola nad energií celého domu

Výpadek proudu neznamená, že musí stát celá domácnost nebo provoz. Standardní automatické přepínače někdy selhávají nebo nezvládnou přetížení při náběhu sítě. Rozváděč R-FVE-A40-2 poskytuje 100% spolehlivé řešení ve formě manuálního přepínače sítí pro systémy s třífázovými hybridními střídači do výkonu 11 kW.

Srdcem systému je skupinový přepínač Hager SFT440 s kapacitou 40 A s nulovou mezipolohou. Díky tomu odpojíte dům od výpadku distribuční sítě a bezpečně ho přepnete na záložní výstup ze střídače. Při tomto procesu je minimalizován zásah do hlavního domovního rozváděče, instalace se připojuje přímo na výstup střídače a je dimenzována na hlavní jistič v sloupku do 40 A.

Klíčové parametry pro jistotu při výpadku

• Manuální přepínač Hager 40 A — spolehlivá volba režimů síť/vypnuto/záloha s fyzickým oddělením obvodů.

• Podpora FVE střídačů do 11 kW — plně kompatibilní s asymetrickými 3f hybridními měniči GoodWe, Growatt, Solis, DEYE a Solax.

• Kompaktní rozvodnice Eaton IKA-1/18-ST — prachotěsné a voděodolné pouzdro z ABS.

• Krytí IP65 — bezpečný provoz i v náročnějších vlhkých prostorách.

• Oddělené N vodiče — zajišťuje bezpečné galvanické oddělení N vodičů zálohovaných okruhů dle platných norem.

• Integrované jištění Eaton PL6 — obsahuje 16A jistič pro výstup střídače.

• Záložní okruh — navíc obsahuje rezervní 10A jistič pro doplňkové obvody.

• Průhledná polykarbonátová dvířka — okamžitý přehled o stavu přepínačů bez nutnosti otevírání krytu.

Mechanická odolnost a přehledné spínání

Při instalaci oceníte pevnou konstrukci a spolehlivost dílů. Skříň je vyrobena z odolného ABS plastu a osazena polykarbonátovými dvířky, která snesou i náročnější podmínky v technických místnostech.

Práce s přepínačem SQ1-BYPASS je naprosto intuitivní — poloha I značí záložní provoz, poloha 0 odpojuje výstup a poloha II vrací dům na standardní distribuční síť. Uvnitř najdete veškeré elektroinstalační prvky připravené na standardních DIN lištách, což zásadně urychluje finální propojení s předřazeným modulem.

Výkon pro celou domácnost pod vaší kontrolou

Rozváděč snese bez problému zátěž odpovídající hlavnímu domovnímu jističi 40 A. Komponenty pocházejí od průmyslových standardů, konkrétně značek Eaton a Hager, takže garantují bezproblémový chod, nízký přechodový odpor a dlouhou životnost i při plném proudovém vytížení fází.

Předností tohoto čistě manuálního řešení je fakt, že si před přepnutím do záložního režimu sami korigujete spotřebu — vyhnete se tak nevyhnutelnému přetížení a pádu samotného střídače, ke kterému velice často dochází při nekontrolovaných automatických startech s extrémně vysokým náběhovým odběrem.

Instalace v praxi a nutnost předřazeného stupně

Tento modul není určen pro samostatný provoz v instalaci. Z projekčního hlediska se Rozváděč R-FVE-A40-2 slouží k připojení k rozváděči R-FVE-A40-1. V praxi to znamená, že zatímco modul R-FVE-A40-1 řeší faktické měření a primární rozvody z panelů a sítě , modul A40-2 přebírá čistě funkci bypassu zálohovaných obvodů z výstupu BACK-UP u střídače. Instalační technici a elektrikáři ocení přibalený kabelový svazek a striktně i jasně značené připojovací bloky.

Pro koho je produkt určený

Produkt je nezbytnou hardwarovou komponentou pro odborné instalační firmy, projektanty a certifikované elektrikáře, kteří realizují moderní domácí fotovoltaické elektrárny. Využijí ho při stavbě systémů na klíč s explicitním požadavkem na plnou manuální zálohu celého domu (Full Back-up).

Koncoví uživatelé a majitelé rodinných domů ocení toto řešení v oblastech s častějšími výpadky distribuční sítě, kde je kladen maximální důraz na vědomé a bezpečné přepnutí na bateriovou zálohu. Instalaci smí provádět pouze osoba odborně oprávněná dle platné legislativy a vyhlášek.

Technické specifikace

• Typ rozváděče: R-FVE-A40-2 — Skupinový přepínací rozváděč pro přepínání FVE zálohy.

• Výrobce: A-Z TRADERS s.r.o. — Osvědčená česká produkce komponent pro solární systémy.

• Jmenovité napětí: 400/230 V AC — Odpovídá standardní třífázové distribuční soustavě.

• Jmenovitý proud: 40 A — Plně dimenzováno pro běžné hlavní domovní jističe.

• Stupeň krytí: IP65 skříň / IP20 vnitřní svorkovnice — Plná prachotěsnost a vynikající odolnost proti tryskající vodě pro samotný obal, s bezpečným krytím živých částí uvnitř.

• Rozměry: 418 × 286 × 148 mm — Kompaktní a ověřená velikost určená pro nástěnnou montáž na omítku.

• Skříň: Eaton IKA-1/18-ST — Koncipováno do 1 řady s prostorem pro 18 modulů uchycených na DIN lištu.

• Hlavní přepínač: Hager SFT440 — 4pólový spolehlivý prvek pro 40 A, se spínacími polohami I-0-II.

• Jištění střídače: Eaton PL6-B16/3 — Dedikovaný 16A jistič s charakteristikou B pro bezpečný výstup přímo z měniče.

• Materiálové provedení: ABS a polykarbonátová dvířka — Stabilní šedý plast vykazující zvýšenou mechanickou odolnost.

• Kompatibilní střídače: Výkon max. 11 kW — Úplná podpora hybridních systémů značek Growatt, Solis, GoodWe, DEYE a Solax.

FAQ — Časté otázky zákazníků

1. Můžu tento rozváděč použít samostatně bez dalšího modulu?

Ne, Rozváděč R-FVE-A40-2 slouží výhradně k připojení k předřazenému rozváděči R-FVE-A40-1 a nemá samostatné využití. Je technologicky určen čistě jako přepínací modul k zálohovanému výstupu střídače.

2. Funguje přepnutí při výpadku proudu zcela automaticky?

Ne, z podstaty věci se jedná o bezpečnější systém s manuálním přepínačem SQ1-BYPASS. Při výpadku sítě musíte fyzicky přepnout spínač z polohy II přes neutrální polohu 0 rovnou do polohy I pro chod domu ze zálohy.

3. Je tento manuální přepínač vhodný i pro jednofázové střídače?

Tento rozváděč je z výroby osazen třífázovým 16A jističem a masivním čtyřpólovým přepínačem Hager SFT440. Z toho důvodu je navrže
