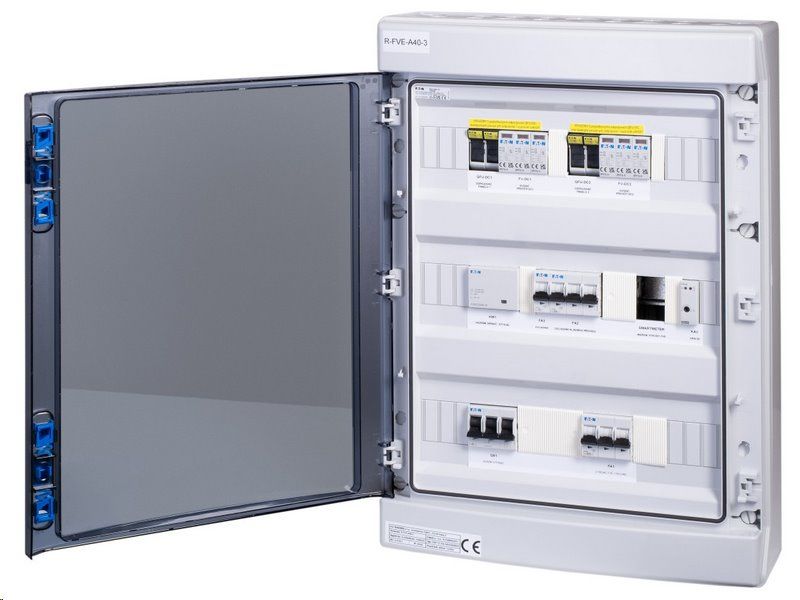

Rozvádzač R-FVE-A40-3 – trieda ochrany I+II (bez AC zvodidla)

Rozvádzač R-FVE-A40-3 AC/DC – Kompletné istenie pre 3f FVE

Srdce vašej fotovoltiky s minimálnym zásahom do existujúcej inštalácie

Pri montáži fotovoltických systémov býva najväčším kameňom úrazu zložitá úprava existujúceho domového rozvádzača a hľadanie dodatočného priestoru pre zapojenie meracích modulov. Rozvádzač R-FVE-A40-3 tento problém elegantne rieši tým, že do jednej pripravenej a certifikovanej jednotky sústreďuje Smartmeter pre presné meranie striedača, spoločné rozpadové miesto a všetky nevyhnutné AC aj DC istenie.

Moderný kombinovaný AC/DC rozvádzač na inštaláciu na omietku s vysokým stupňom krytia IP65 je dimenzovaný priamo pre obsluhu trojfázových fotovoltických elektrární s výkonom do 15 kW. Jeho inštalácia je z pohľadu elektromontéra blesková a bezpečná – stačí iba vytvoriť slučku medzi hlavným rozvádzačom zákazníka a FV technológiou. O trvalý monitoring parametrov siete a okamžité odpojenie v prípade anomálií sa stará spoľahlivé integrované napäťové relé ELKO EP, zatiaľ čo silovú ochranu zastrešujú profesionálne prvky EATON.

Čo rozhoduje pri výbere fotovoltického rozvádzača

• Kombinovaná AC/DC architektúra – integruje jednosmernú aj striedavú časť do jediného kompaktného a profesionálneho boxu rady IKA.

• Krytie IP65 a trieda ochrany II – plne izolovaná a prachotesná rozvodnica odolá aj veľmi náročným prevádzkovým podmienkam.

• Integrované rozpadové miesto – obsahuje presné hliadacie napäťové relé HRN-55 a výkonový 40A stykač Z-SCH pre okamžité a bezpečné odpojenie od distribučnej siete.

• Príprava pre Smartmeter – meranie striedača je riešené priamo v rámci tohto rozvádzača, čo uvoľňuje drahocenné miesto v hlavnom domovom rozvádzači zákazníka.

• Široká kompatibilita meničov – zapojenie je plne overené a optimalizované pre asymetrické striedače GOODWE (napr. GW5-10K ET) a Growatt rady MOD / MID do 15 kW.

• Mechanická odolnosť IK08 – polykarbonátové dvere a masívne ABS telo zaručujú vysokú odolnosť voči mechanickým nárazom.

• DC prepäťová ochrana 1000V – rozvádzač je z výroby osadený dvoma zvodidlami prepätia SPPVT12-10-2+PE (T1+T2), ktoré chránia striedač pred ničivými účinkami bleskových prúdov.

Čistá a prehľadná inštalácia na prvý pokus

U komponentov na výrobu elektrickej energie rozhoduje nielen spoľahlivosť, ale aj ľahký prístup k prvkom počas revízií. Profesionálne prevedenie prachotesnej skrine EATON IKA šetrí montážnym firmám hodiny práce na mieste.

Všetky komponenty, od zvodidiel po ističe, sú precízne osadené na DIN lištách s dostatočným priestorom na manipuláciu a zapojenie kabeláže, ktorá sa pohodlne rozloží v 3 radoch s celkovou kapacitou 54 modulov.

Praktické priehľadné dvere umožňujú majiteľovi aj servisnému technikovi okamžitú vizuálnu kontrolu stavu zvodidiel, poistiek a napäťového relé bez nutnosti riskantného otvárania krytov. Je to produkt, ktorý nielen bezo zvyšku spĺňa prísne inštalačné normy, ale na stene technickej miestnosti vyzerá naprosto profesionálne a čisto.

Prvotriedne komponenty pre nepretržitú prevádzku

Dlhodobá životnosť a spoľahlivosť celého fotovoltického systému závisí primárne od kvality a dimenzovania istenia. Tento model je skonštruovaný takmer výhradne na špičkových priemyselných prvkoch značky EATON.

Extrémne citlivá jednosmerná časť je istená pomocou 4 kusov ultra rýchlych valcových poistiek CH10x38 15A v masívnych poistkových odpojovačoch, určených pre bezpečné prerušenie obvodu DC stringov pri prevádzkovom napätí až 1000V DC.

Stabilný prenos naakumulovanej striedavej energie bez zbytočných tepelných strát aj pri špičkovom zaťažení systému zabezpečujú ističe PL6 s charakteristikou B, výkonové inštalačné stykače a mohutný 40A hlavný spínač IS-40/3.

Scenáre nasadenia v modernej fotovoltike

• Rodinný dom s hybridnou FVE: Pri inštalácii asymetrického striedača GOODWE GW10K-ET inštalatér iba privedie prepojovaciu slučku od hlavného domového ističa. Odpadá nepopulárna nutnosť kompletne preskladať starý domový rozvádzač zákazníka a zložito v ňom hľadať miesto pre Smartmeter a povinné rozpadové miesto.

• Firemný objekt s 15 kW elektrárňou: Pri integrácii so štandardnými meničmi Growatt MID poskytuje R-FVE-A40-3 plne funkčný bod odpojenia. Systém zabezpečuje permanentný monitoring fáz pomocou napäťového relé ELKO EP, čím prevádzkovateľ ihneď a bez problémov uspokojí všetky legislatívne požiadavky distribučnej siete na certifikované bezpečnostné a odpojovacie prvky.

Pre koho je produkt určený

Tento rozvádzač je navrhnutý primárne pre certifikovaných elektromontérov a projektantov fotovoltických systémov, ktorí vyžadujú nekompromisnú, plne normovanú a kompaktnú ochranu pre trojfázové elektrárne s výkonom do 15 kW.

Je to ideálna voľba pre B2B realizačné firmy a živnostníkov, ktorí potrebujú skrátiť celkový čas montáže u koncového zákazníka a vyhnúť sa nečakaným a nákladným úpravám existujúcej elektroinštalácie v dome, pretože všetky povinné riadiace a istiace uzly sú tu už obsiahnuté.

Technické špecifikácie

• Krytie: IP65 — Plne prachotesné a chránené proti striekajúcej vode, absolútne bezpečné pre vnútorné aj chránené vonkajšie aplikácie.

• Mechanická odolnosť: IK08 — Zvýšená ochrana skeletu proti úderom a mechanickým nárazom.

• Trieda ochrany: II, plne izolované — Maximálny štandard bezpečnosti chrániace pred úrazom elektrickým prúdom.

• Menovité / izolačné napätie: 415V AC / 1000V AC / 1500V DC — Spoľahlivo dimenzované pre vysokonapäťové fotovoltické systémy.

• Skriňa a kapacita: EATON IKA-3/54-ST , 3 rady, 54 modulov — Obrovský inštalačný priestor osadený na štandardných DIN lištách.

• Rozmery vonkajšie: 418 × 586 × 148 mm — Kompaktná veľkosť (Š × V × H) pre nenápadnú inštaláciu na omietku.

• Rozmery vnútorné: 408 × 467 mm — Šírka a výška vnútorného montážneho výklenku.

• Materiál skrine: ABS telo, polykarbonátové dvere — Odolné, plne bezhalogénové prevedenie s priehľadným čelom.

• Prevedenie: Nástenná montáž (na omietku) v sivej farbe , zadný kryt je súčasťou skrine. Prítomná N/PE svorkovnica.

• Hlavný spínač: EATON IS-40/3 (240V, 40A, 3HP) — Silové a bezpečné celkové odpojenie striedavej časti rozvodu.

• Stykač rozpadového miesta: EATON Z-SCH-230/40-40 (40A) — Spoľahlivé a rýchle výkonové spínanie/odpínanie obvodu.

• Napäťové relé: ELKO EP HRN-55 — Neústupné hliadanie prepätia a podpätia v sieti zabezpečujúce ochranu všetkých domácich spotrebičov.

• Pomocné relé: FINDER 40.52.8.230.0000 (2P/8A) — Logický prvok na prepojenie a riadenie signálov striedača.

• Istenie AC obvodov: Ističe EATON PL6 (B6/3, B20/3, B2/1) — Komplexná nadprúdová ochrana so skratovou odolnosťou 6kA (charakteristika B).

• Zvodič prepätia DC: 2× EATON SPPVT12-10-2+PE (T1+T2) — Pokročilá prepäťová ochrana (trieda I+II / B+C) do 1000V DC s max. skrat. prúdom 1000A.

• DC istenie FV stringov: 2× Poistkový odpojovač EATON CHPV2U osadený 4× ultra rýchlou poistkou CH10x38 gPV 15A/1000V DC — Ochrana proti ničivému skratu a nebezpečnému preťaženiu fotovoltických modulov.
