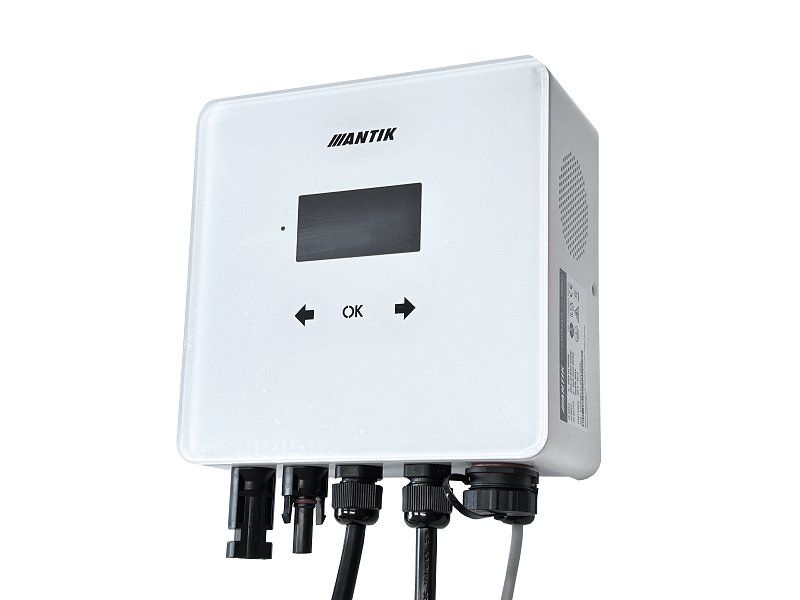

Solárny regulátor MPPT Antik Water Heater PWH 01 V3+ 3 kW (pre FV ohrev vody)

ANTIK Photovoltaic Water Heater PWH 01 V3.0 – Solárny ohrev vody novej generácie pre NZÚ Light


Úvod: 3. generácia energetickej nezávislosti

Hľadáte cestu k energetickej sebestačnosti bez zbytočne zložitých technológií a drahých batérií? Predstavujeme novú vylepšenú verziu V3+ (3. generácie), ktorá stavia na základoch veľmi úspešného modelu V2 a posúva efektivitu solárneho ohrevu na úplne novú úroveň. Zabudnite na straty; vzhľadom na to, že bojler predstavuje čisto ohmickú záťaž, tento systém spracúva solárnu energiu prakticky od prvého vyrobeného wattu. Je to optimálne ekonomické riešenie, ktoré eliminuje potrebu ťažkej a drahej technológie, a pritom vám zabezpečí teplú vodu aj v časoch najdrahšej elektriny.

Tento inteligentný menič je plne koncipovaný pre moderné požiadavky: ponúka dva AC výstupy, zálohu hodín pri výpadku napájania a robustné, predimenzované prepínacie relé 40 A, ktoré garantuje dlhú životnosť. S nastaviteľným výkonom 2 000 – 3 000 W a ovládaním cez bezplatnú aplikáciu ANTIK Smart Home získavate absolútnu kontrolu nad tým, ako vaša domácnosť hospodári so slnkom.

Kľúčové vlastnosti


• Dva invertorové výstupy: Unikátne konštrukčné riešenie zvyšujúce variabilitu zapojenia, doplnené o vstup pre teplotné čidlo na presné riadenie ohrevu.

• Inteligentné Wi-Fi ovládanie: Vďaka bezplatnej aplikácii Antik Smart Home máte bojler pod kontrolou odkiaľkoľvek na svete (monitoring teploty, zmena režimov).

• Automatické prepínanie (Hybridný režim): Systém inteligentne uprednostňuje ohrev z fotovoltaiky; ak slnko nestačí, automaticky a plynule dokupuje energiu zo siete (230 V).

• Nastaviteľný MPPT výkon meniča (2–3 kW): Výkon je možné softvérovo regulovať v krokoch po 50 W, čo zaisťuje maximálnu kompatibilitu s rôznymi typmi vykurovacích telies.

• Detailné štatistiky a história: Aplikácia vykresľuje prehľadné grafy teploty a výkonu vrátane ročnej histórie a dennej vyrobenej energie na kontrolu návratnosti.

• Aktívne Smart chladenie: Inteligentný systém odvodu tepla umožňuje bezpečne zvýšiť trvalý výkon zariadenia až na 3000 W.

• Online aktualizácie (OTA): Firmvér zariadenia sa aktualizuje na diaľku, takže budete mať vždy k dispozícii najnovšie funkcie a vylepšenia.

• Zdieľanie prístupu: Zariadenie v aplikácii jednoducho zdieľate ostatným členom rodiny, aby aj oni mali prehľad o dostupnosti teplej vody.

• Okamžitý prehľad stavu: Na displeji aj v mobile vidíte v reálnom čase napätie, prúd a aktuálny výkon panelov.

Predstavenie regulátora Antik Water Heater V3+

Efektívny spôsob využitia fotovoltaiky pre domácnosti a chaty s najrýchlejšou návratnosťou je fotovoltaický ohrev vody. Stačí namontovať fotovoltaické panely na strechu, pripojiť ANTIK PV Water Heater a k nemu váš aktuálny bojler na teplú vodu.

Regulátor Antik Water Heater PWH 01 V3+ je z výroby nastavený na výkon 2000 Watt a v menu meniča je možné nastaviť-zvýšiť výkon po 50 Wattoch až do 3000 Watt a to vďaka aktívnemu smart chladeniu s ventilátorom. Ventilátor má riadené otáčky, od 40°C vo vnútri zariadenia sa začne točiť na minimálnych otáčkach, pri 60°C ide na maximálnych otáčkach. Ak teplota ďalej stúpa, začne sa obmedzovať výkon. K regulátoru je dodávané teplotné čidlo (snímač), vďaka ktorému je možné nastaviť konečnú teplotu.

Antik Water Heater má podporu MPPS (Maximum Power Point Searching) - v pravidelných intervaloch striedač prehľadá kompletnú charakteristiku panelov, ak sa objavia dva body, kde by MPPT mohlo pracovať, vyberie ten s väčším výkonom. Vhodné napríklad, ak je časť panelov zatienená.

Systém nevyžaduje žiadny výrazný zásah do akumulačného zásobníka. Je možné ho ovládať a sledovať pomocou mobilnej aplikácie.

Sekundárny výstup

Antik Water Heater verzie 3 obsahuje možnosť pripojiť sekundárny výstup cez trojpólový konektor, ktorý je chránený vodotesnou krytkou. Na pripojenie výstupu je potrebné dokúpiť konektor na kábel (kód produktu 566604), ktorý je voliteľným príslušenstvom k striedaču (nie je súčasťou balenia).


2x AC výstup - prevádzka

Solárny striedač prepne ohrev na sekundárny výstup v prípade, že teplota vody na externom čidle dosiahla nastavenú teplotu pre ohrev fotovoltaikou alebo aj v prípade, že obvod bol odpojený termostatom (zariadenie detekuje nulový prúd).

Druhý výstup zostane zapnutý do doby, kým teplota na externom čidle neklesne o 5 stupňov pod nastavenú teplotu pre fotovoltaiku. Ak v čase prepnutia na druhý výstup je detekovaný nulový prúd (výstup nie je zapojený), zariadenie sa prepne späť na prvý výstup a nebude prepínať na druhý výstup. Funkcia zálohy zo siete na druhom výstupe nie je podporovaná.

Ako sa rozhodnúť pri výbere?

Ak ohrievate vodu klasickým akumulačným bojlerom, stačí ho doplniť o menič na ohrev vody, na ktorý sa priamo napojí 5ks fotovoltaických panelov a 8 mesiacov v roku ohrievate vodu zadarmo. V prípade nepriaznivého počasia sa ohrev prepne automaticky.

3 prevádzkové režimy

• FVE (PV) režim - funkcia, kedy sa využíva iba energia solárnych panelov.

• Sieť (AC) režim - funkcia, kedy sa využíva energia iba z rozvodnej siete.

• AUTO režim - funkcia, kedy zariadenie pracuje úplne autonómne a môže zabezpečiť dostatok teplej vody po celý rok.

Sledovanie teploty vody - SOLÁRNY REŽIM a ZÁLOŽNÝ REŽIM

Regulátor ANTIK zabezpečuje sledovanie správnej teploty vody v bojleri podľa vášho nastavenia. Je možné použiť čisto solárny režim alebo záložný režim 230V pre prípad, že voda v bojleri nie je dostatočne ohriata.


SOLÁRNY REŽIM

V solárnom režime je parameter povolenia zálohovania siete nastavený na hodnotu NIE, a preto sú všetky teploty a časy súvisiace so zálohovaním ignorované. Voda sa bude ohrievať iba počas dňa a na teplotu podľa parametra s názvom „Fotovoltaika“ (alebo kým nebude prerušená termostatom bojlera).

Popis jednotlivých bodov priebehu teploty:

1. Po východe slnka začne teplota v bojleri stúpať.
2. Keď teplota vody dosiahne požadovanú hodnotu, ohrev sa preruší.
3. Ak teplota vody počas noci klesne na akúkoľvek nízku hodnotu, nebude voda do nasledujúceho dňa nijako ohrievaná.


REŽIM SO ZÁLOHOU

V režime so zálohovaním je parameter povolenia zálohovania zo siete nastavený na hodnotu ÁNO, v takom prípade zariadenie začne spravovať teploty zálohovania, čas spustenia a dobu trvania zálohovania. K dispozícii sú dve záložné teploty. Horná teplota (Backup Off) nastavuje teplotu, pri ktorej sa v prípade zálohovania vypne vykurovanie. Dolná teplota (Backup On) nastavuje teplotu, pod ktorú sa aktivuje zálohovanie pri poklese teploty vody. Čas spustenia a doba trvania zároveň určujú interval, kedy bude zálohovanie aktívne. Mimo tento interval sa zálohovanie neaktivuje, ani keď teplota klesne pod spodnú teplotu.

Popis jednotlivých teplotných bodov:

1. V noci teplota vody klesá, ale nedosiahla nižšiu teplotu.
2. Počas dňa sa teplota začne zvyšovať ohrevom fotovoltaiky.
3. Po dosiahnutí teploty pre fotovoltaiku sa ohrev preruší.
4. Po veľkom odbere teplej vody teplota výrazne klesne, a keďže klesla pod spodnú hranicu a bola v intervale aktívnej zálohy, aktivuje sa záloha a voda sa začne ohrievať z 230V.
5. Teplota vody dosiahla hornú teplotu pre zálohovanie a ohrev zo siete 230V sa vypne.


Ďalšie výhody a doplnkové funkcie

Okrem týchto základných výhod má zariadenie tieto doplňujúce funkcie:

• Vzdialený dohľad cez sieť WiFi a aplikáciu Antik Smart Home.
• Monitoring teploty vody v bojleri na diaľku.
• Možnosť zálohy ohrevu zo siete 230V.
• Prehľadné používateľské rozhranie.

Na napájanie zo siete, všetko bez nutnosti riešiť administratívu spojenú s pripojením on-grid alebo hybridného systému.

S dôrazom na bezpečnosť a účinnosť

Zariadenie obsahuje MPPT menič, ktorý premieňa vstupné DC napätie na výstupné AC s frekvenciou 50Hz, čo je nutné z troch dôvodov:

1. Ochrana termostatu vykurovacieho telesa pred spálením kontaktov elektrickým oblúkom pri odpájaní záťaže, ktorou preteká DC prúd.
2. Zabránenie elektrolýze vody v prípade nedokonalej izolácie vykurovacieho telesa.
3. Zároveň MPPT algoritmus maximalizuje aktuálny výkon panelov.

Odporúčané umiestnenie komponentov


Fotovoltaické panely

Pre voľbu počtu panelov je okrem ich výkonu dôležité priblížiť sa hodnote 230 VDC na výstupe panelov pri plnom zaťažení.

Taký počet panelov sa odporúča na dosiahnutie maximálneho výkonu:

• 4 - 5 x 550 Wp - max. výkon zostavy: 2200 - 2750 Wp
• 5 - 6 x 450 Wp - max. výkon zostavy: 2275 - 2730 Wp
• 5 - 6 x 415 Wp - max. výkon zostavy: 2075 - 2490 Wp

V praxi je optimálna kombinácia 4 až 7 solárnych panelov o výkone 400-550 Wp.

Regulátor Antik Water Heater je koncipovaný pre vstupné napätie 0 až 400 V DC s ohľadom na prevádzkové napätie vykurovacej patrony bojlera. Vzhľadom na to, že bojler je v podstate čisto ohmická záťaž, je výkon spracovávaný prakticky od prvého vyrobeného Wattu.


Koľko fotovoltaických panelov potrebujem?

Pri výbere fotovoltaických solárnych panelov dodržte niekoľko zásad. Ak budete vyberať typ a počet panelov, tak keď budete mať menej panelov, tak s väčším napätím, keď viac panelov, tak s nižším napätím. Pozor - nepodceňujte ochranu prepätím, odpojovač DC, poistkovú ochranu a uzemnenie.

Celkový výkon panelov by mal byť cca zhodný alebo vyšší ako je príkon špirály v bojleri. Je dôležité nepreťažovať špirálu vysokým napätím.

Pri nižšom výkone bude všetko fungovať tiež, ale zníži sa šanca na úplné nahriatie čisto z panelov v zamračených dňoch. Obzvlášť potom v zimnom období.

Počet panelov (zapojené v sérii/za sebou) voľte taký, aby panely v súčte poskytovali približne napätie špirály.

Maximálne napätie panelov (Vmax) bez zaťaženia (napätie naprázdno – Voc) nesmie ani v mraze, keď je napätie výrazne vyššie, prekročiť maximálne dovolené vstupné napätie meniča!


Mobilná aplikácia ANTIK Smart Home - možnosti

Aplikácia Antik SmartHome je voľne k dispozícii pre operačné systémy Android a iOS. Stiahnuť si ju môžete z Google Play pre systém Android alebo z Apple App Store pre systém iOS.

Sledovať veličiny:

• Okamžité hodnoty napätia, prúdu a výkonu panelu
• Teplotu vody v kotle / zásobníku
• Teplota zariadenia
• Denne vyrobená energia
• Celková vyrobená energia
• Graf výkonu a teploty vody s ročnou históriou
• Aktuálny prevádzkový režim (sieť, solárna energia, vypnuté)

Nastavovať veličiny:

• Obmedziť maximálny výkon
• Nastavenie požadovanej teploty vody
• Nastaviť čas prepnutia ohrevu na 230V
• Zapnutie/vypnutie meniča

Automatizácia:

• Vytvárajte automatické akcie na základe hodnôt jednotlivých premenných a ovládajte ďalšie zariadenia v domácnosti (zásuvky, žiarovky atď.).

Servis:

• Zdieľanie zariadenia s iným používateľom
• Vzdialená aktualizácia firmvéru v zariadení

Aktívne chladenie ventilátorom

Solárny regulátor MPPT Antik Water Heater má aktívne chladenie s ventilátorom na zvýšenie výkonu až na 3kW. Ventilátor má riadené otáčky, od 40°C vo vnútri zariadenia sa začne točiť na minimálnych otáčkach, pri 60°C ide na maximálnych otáčkach. Ak teplota ďalej stúpa, začne sa obmedzovať výkon.

K regulátoru je dodávané teplotné čidlo (snímač), vďaka ktorému je možné nastaviť konečnú teplotu.

Popis krytia - IP 31

Stupeň ochrany pred dotykom nebezpečných častí a pred vniknutím cudzích pevných telies udávaný prvou číslicou:

• IP 3x - Zariadenie je chránené pred vniknutím pevných cudzích telies s priemerom 2,5mm a väčších a pred dotykom nástrojom.

Stupeň ochrany proti vniknutiu vody udávaný druhou číslicou:

• IP x1 - Zvisle kvapkajúca.


Technické špecifikácie


Tu nájdete detailný rozpis parametrov. Každá hodnota bola navrhnutá tak, aby vám priniesla maximálny úžitok.


• Kategória: Ohrev TÚV – Špecializované zariadenie priamo vyvinuté pre ohrev Teplej Úžitkovej Vody.

• AC vstup: 230 V AC, max. 16 A – Umožňuje pripojenie k bežnej domácej zásuvke pre záložný dohrev pri nedostatku slnka.

• DC vstup: 0-400 V DC, max. 16 A – Široký rozsah napätia dovoľuje sériové zapojenie väčšieho počtu panelov pre skorý štart ráno.

• AC výstup: 0-250 V AC, 50 Hz, obdĺžnikový priebeh – Špecifický výstup optimalizovaný pre odporovú záťaž (špirály), nevhodné pre elektroniku.

• MPPT menič: Voliteľný výkon 2000 - 3000 W (krok 50 W) – Umožňuje presné softvérové obmedzenie výkonu podľa parametrov vašej špirály.

• Účinnosť: Väčšia ako 98,5 % – Minimálna vlastná spotreba a teplo, maximálny prenos energie.
