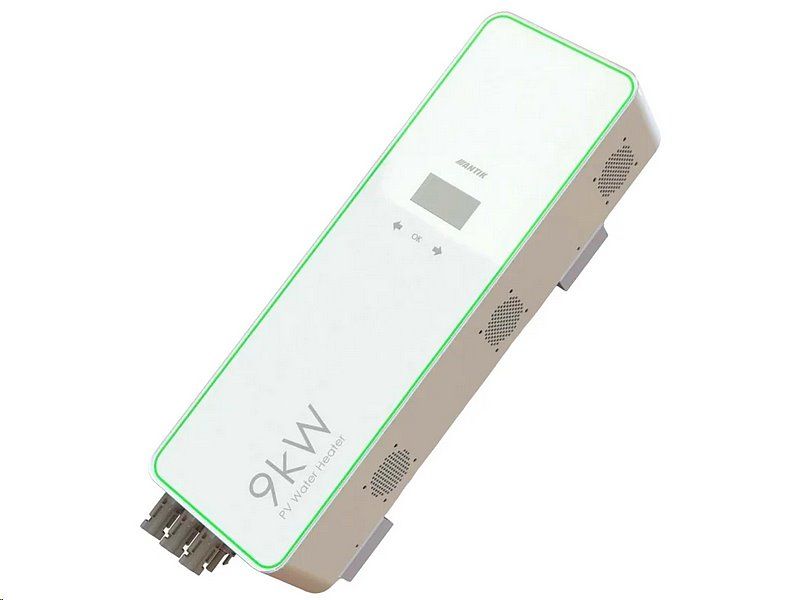

Solárny regulátor MPPT Antik Water Heater PWH 9 kW (pre FV ohrev vody)

MPPT solárny regulátor Antik Water Heater PWH 9kW – navrhnutý pre väčšie budovy a vyššie nároky

MPPT solárny regulátor Antik Water Heater PWH 9kW je ideálnym riešením pre efektívny a ekologický ohrev teplej úžitkovej vody (TÚV). Tento výkonný regulátor zvládne pripojiť ohrievač s výkonom až 9 kW (3×3 kW) a je ideálnou voľbou pre domácnosti, väčšie budovy alebo systémy vyžadujúce vyšší tepelný výkon. Zariadenie je možné prevádzkovať samostatne alebo ako súčasť komplexného systému vďaka kompatibilite s riadiacim a komunikačným modulom Antik.


Hlavné vlastnosti solárneho regulátora Antik Water Heater PWH 9 kW

• Výkonný ohrev vody: Regulátor umožňuje efektívny ohrev vody pomocou fotovoltických panelov s výkonom až 9 kW (3× 3 kW), ideálny pre väčšie budovy a systémy s vyššou spotrebou teplej vody.

• MPPT technológia: Integrovaný MPPT prevodník maximalizuje výkon fotovoltických panelov a optimalizuje ich účinnosť.

• Ochrana a spoľahlivosť:

  • Chráni termostat vykurovacieho telesa pred poškodením elektrickým oblúkom pri odpájaní jednosmerného prúdu.
  • Zabraňuje elektrolýze vody vďaka premene DC napätia na AC s frekvenciou 50 Hz.

• Modulárny systém: Je možné prepojiť viac regulátorov do jedného systému pre dosiahnutie vyššieho tepelného výkonu. V kombinácii s riadiacou a komunikačnou jednotkou zabezpečuje jednoduché ovládanie a monitoring.

• Vzdialené ovládanie:

  • Wi-Fi pripojenie a aplikácia Antik Smart Home umožňujú sledovať a nastavovať systém na diaľku.
  • Zobrazenie teploty vody v bojleri cez aplikáciu.

• Jednoduchá inštalácia: Kompaktný dizajn a jednoduchá montáž na stenu pomocou priloženej konzoly.

• Prehľadné užívateľské rozhranie: 2,5” OLED displej s dotykovými tlačidlami zabezpečuje intuitívne ovládanie.

• Odolnosť a spoľahlivosť: Prevádzková teplota -20 až +60 °C, krytie IP31 chráni regulátor pred prachom a vlhkosťou.

• Univerzálne použitie: Ideálny pre domácnosti, priemyselné objekty aj väčšie inštalácie s požiadavkou na vysoký výkon.

Pokročilá technológia MPPT pre maximálnu efektivitu

Zariadenie využíva technológiu MPPT (Maximum Power Point Tracking), ktorá optimalizuje výkon fotovoltických panelov a zabezpečuje efektívny prevod jednosmerného napätia na striedavé napätie s frekvenciou 50 Hz. To chráni termostat vykurovacieho telesa pred poškodením, eliminuje riziko elektrolýzy vody a zvyšuje celkový výkon systému.


Vzdialené monitorovanie a intuitívne ovládanie

Regulátor ponúka možnosť vzdialeného sledovania a ovládania cez aplikáciu Antik Smart Home, čo umožňuje jednoduchý prehľad o teplote vody v zásobníku aj ďalších kľúčových parametroch. Vďaka OLED displeju s dotykovými tlačidlami je ovládanie jednoduché a prehľadné.


Možnosť škálovania výkonu

Ak potrebujete vyšší výkon než 9 kW, je možné prepojiť viac týchto regulátorov do jedného systému, čím docielite kombinovaný výkon. Riadiaca a komunikačná jednotka potom zabezpečuje ich synchronizáciu, ovládanie ventilov, vodomerov a obehových čerpadiel, čo je ideálne riešenie pre rozsiahle systémy s vyššími nárokmi.


Odolná konštrukcia a široký prevádzkový rozsah

Zariadenie je navrhnuté pre náročné podmienky a zvláda teploty od -20 do +60 °C. Vďaka krytiu IP31 a kvalitným materiálom je regulátor spoľahlivý a odolný.

Zapojenie striedača

Zariadenie využíva sériovo-paralelnú kombináciu fotovoltických panelov pre minimalizáciu počtu vodičov medzi strechou a technickou miestnosťou.

Vodiče z fotovoltických panelov musia byť dimenzované na prúd 40A, je nutné použiť vodiče o priereze minimálne 16mm2.

Pred menič je nutné pripojiť DC rozvádzač, ktorý obsahuje poistkový odpojovač a prepäťovú ochranu. U jednosmerného rozvádzača sú kladné a záporné póly panelov rozdelené na jednotlivé vstupy do striedača na svorkách, pretože konektory MC4 sú určené len pre prúd 16A. Priložený kábel s voľnými koncami sa používa na výstup striedača, ku ktorému sú pripojené samotné vykurovacie telesá. Pripojenie by malo byť vykonané pomocou wago svoriek na DIN lište.

Vykurovacie elementy nesmú mať spoločný N-vodič, každý element musí byť pripojený k striedaču dvoma samostatnými vodičmi o priereze minimálne 2,5mm2.

Napájací zdroj je vhodné pripojiť k striedaču cez istič B6. Menič má 3 teplotné snímače, z ktorých aspoň jeden musí byť vložený do puzdra akumulačnej nádoby. Ďalšie dva senzory sú voliteľné a možno ich použiť v inej časti inštalácie. Linka RS485 je voliteľná.


Fotovoltické panely

Pre výber počtu panelov je okrem ich výkonu dôležité priblížiť sa hodnote 230 V DC na výstupe panelov pri plnom zaťažení.

Odporúčaný počet panelov pre dosiahnutie maximálneho výkonu:


MPPT solárny regulátor Antik Water Heater PWH 9kW je ideálnym riešením pre moderné a ekologicky orientované systémy ohrevu vody, ktoré kladú dôraz na výkon, flexibilitu a jednoduché ovládanie.

UPOZORNENIE:

Zariadenie smie inštalovať iba oprávnená osoba (osvedčenie z vyhlášky č. 50/1978 Sb. a elektromontér fotovoltických systémov (26–014-H). Nesprávne nastavenie parametrov meniča môže viesť k jeho poškodeniu. Reklamácie z dôvodu nesprávneho nastavenia nemôžu byť akceptované.
