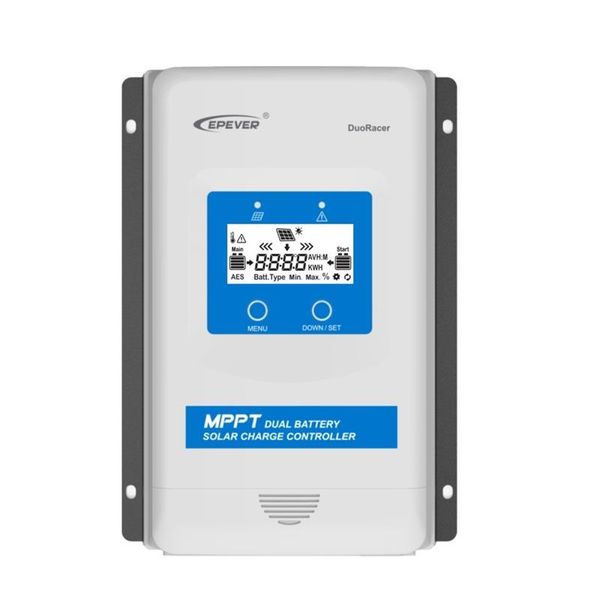

Solárny regulátor MPPT EPever DR1206-DDS, 12/24 V, 10 A, 60 V DuoRacer

Solárny regulátor MPPT Epever DR1206-DDS, 12/24V, 10A, vstup 60V DuoRacer

MPPT regulátor série DuoRacer je určený na nabíjanie dvoch batérií vhodný pre karavany, lode atď. Napätie panelov až 60 V a maximálnym nabíjacím prúdom 10 A, batérie 12/24 V, FV max. 130/260 Wp.

MPPT regulátor nabíjania DuoRacer je určený na nabíjanie dvoch batérií – palubnej aj štartovacej (znázornených nižšie ako BATT1 a BATT2) v solárnom systéme. Tento regulátor podporuje niekoľko typov hlavných batérií (BATT1), vrátane uzavretých, gélových, zaplavených, LiFePO4 a Li-NiCoMn batérií, ktoré sú vhodné pre RV, karavany, lode atď. Zariadenie automaticky rozpozná napätie systému batérie štartéra (BATT2) a po splnení podmienok sa batéria dobije.

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie (zvýšiť prúd) a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel.
Solárny regulátor DuoRacer je vybavený najnovšou technológiou MPPT (Maximum PowerPoint Tracking) – sledovanie bodu maximálneho výkonu s prepracovaným algoritmom sledovania, kedy solárny modul pracuje pri ideálnom napätí, ktoré solárny modul môže produkovať pri čo najvyššom dostupnom výkone. Pri porovnaní s klasickým regulátorom PWM zvyšuje technológia MPPT účinnosť nabíjania o cca 30 %.
Maximálny nabíjací výkon do batérie tohto modelu je 10 A, čo zodpovedá výkonu panelu 130 Wp, ak máte 12 V batériu, alebo 260 Wp, ak máte 24 V batériu. V prípade, že panel bude dávať vyšší výkon, potom ho regulátor iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov nesmie byť vyšší ako 1,5-násobok nominálneho výkonu regulátora – teda 190 Wp, resp. 390 Wp!

Solárne panely môžete prepájať do série, ich výstupné napätie na prázdno označované ako Voc však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 60 V – prekročenie tejto hodnoty regulátor trvalo poškodí (tu je potrebné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je pri 25 °C). Preto neodporúčame, aby hodnota uvedeného Voc presahovala 45 V)

Hlavné funkcie:
• Technológia sledovania bodu maximálneho výkonu s extrémne rýchlou sledovacou rýchlosťou a účinnosťou sledovania viac ako 99,5 %.
• Pokročilý algoritmus riadenia MPPT na minimalizáciu straty rýchlosti a straty času MPP.
• Širší rozsah prevádzkového napätia MPP na zlepšenie využitia FV modulu.
• Funkcia automatického riadenia nabíjania a obmedzenia nabíjacieho prúdu (BATT1).
• Vysoko kvalitné a nízke percento zlyhania komponentov ST, TI a Infineon na zabezpečenie životnosti produktu.
• Digitálne riadenie obvodu adaptívneho trojstupňového nabíjacieho režimu na zvýšenie životnosti BATT1.
• Typ BATT1 je možné nastaviť pomocou LED/LCD.
• Ak po dlhú dobu nedochádza k nabíjaniu a FV pole má nízke napätie (FV<5V), regulátor prejde do režimu nízkej spotreby.
• 100% nabíjanie a vybíjanie v prevádzkovom teplotnom rozsahu.
• Riadiaci signál AES pre chladničku do auta.
• Štandardný protokol Modbus a komunikačný port RS485 (5 V, 200 mA).

Funkcie vstavaného displeja:
Slučka displeja: FV napätie › FV prúd › FV energia › Generovaná energia › Napätie BATT1 › Prúd BATT1 › Max. napätie BATT1 › Min. napätie BATT1 › Teplota BATT1 › Typ batérie BATT1 › Napätie BATT2 › Prúd BATT2 › Max. napätie BATT2 › Min. napätie BATT2 › FV napätie

Základné špecifikácie:
• Menovitý nabíjací výkon: 130 W (12 V) alebo 260 W (24 V)
• Menovité napätie batérie 1: 12/24 V DC
• Menovité napätie batérie 2: 12/24 V DC alebo auto
• Rozsah vstupného napätia batérie: 8,5 až 32 V
• Typ batérie: uzavretá (predvolená) / gélová / zaplavená / LiFePO4 / Li-NiCoMn / používateľská
• Menovitý nabíjací prúd: 10 A
• Max. napätie FV otvoreného obvodu: 60 V (46 V pri teplote cca 25 °C)
• Účinnosť prevodu: max. 97,4 %
• Rozmery: 227,2 x 143 x 58,1 mm
• Hmotnosť: 0,8 kg
