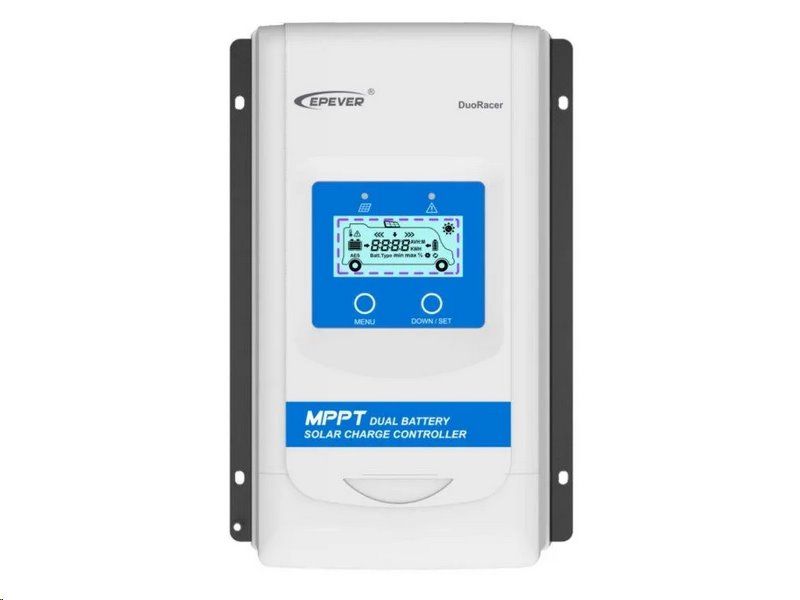

Solárny regulátor MPPT Epever DR3210-DDS, 12/24V, 30A, 100V DuoRacer

Regulátor Epever EPsolar 100VDC/ 30A DuoRacer solárny MPPT - 12/24V

MPPT regulátor nabíjania DuoRacer DR3210N-DDS je určený k nabíjaniu dvoch batérií – palubnej a startovacej (znázornených nižšie ako BATT1 a BATT2) v solárnom systéme. Regulátor podporuje niekoľko typov hlavných batérií (BATT1), vrátane uzatvorených, gelových, zaplavených, LiFePO4 a Li-NiCoMn batérií, ktoré sú vhodné pre RV, karavany, lode atď. Zariadenie automaticky rozpozná napätie systému batérie startovacej (BATT2) a po splnení podmienok sa batéria nabije.


Hlavné výhody


• Pre nabíjanie až 2 batérií – palubnej a startovacej
• Automatická detekcia napätia systému batérie
• Technológia MPPT pre vysoký výkon
• Možnosť propojenia solárnych panelov
• Vysoká kvalitná komponenty pre dlhú životnosť


Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie/zvýšiť prúd s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel.

Solárny regulátor DuoRacer je vybavený najnovšou technológiou MPPT (Maximum Power Point Tracking) – sledovanie bodu maximálneho výkonu s vyspelým algoritmom sledovania, kedy solárny modul pracuje pri ideálnom napätí, ktoré solárny modul môže produkovat pri co najvyššom dostupnom výkonu. Pri porovnaní s klasickým regulátorom PWM zvyšuje technológia MPPT účinnosť nabíjania o cca 30%.

Maximálny nabíjacie výkon do batérie tohto modelu je 30A čo zodpovedá výkonu panelu 390 Wp ak máte 12V batériu, alebo 780 Wp ak máte 24V batériu. V prípade, že panel dáva vyšší výkon, potom regulátor ho len obmedzí na svoj nominálny max. výkon. Výkon FV panelov nesmie byť vyšší než 1,5 násobok nominálneho výkonu regulátora – teda 580Wp resp. 1170Wp!

Solárne panely môžete propojiť do série, ich výstupné napätie na prázdno označované ako Voc však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 100V – prekročenie tejto hodnoty regulátor trvale poškodí (zde je nutné zohľadniť to, že s klesajúcim okolným teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je pri 25C). Preto nedoporučujeme, aby hodnota uvedeného Voc prekračovala 90V)

Hlavné funkcie


• Technológia sledovania bodu maximálneho výkonu s extrémne rýchlym sledovacím rýchlosťou a účinnosťou sledovania viac ako 99,5 %
• Pokročilý algoritmus riadenia MPPT pre minimalizáciu straty rýchlosti a straty času MPP
• Široký rozsah prevádzkového napätia MPP pre zlepšenie využitia FV modulu
• Funkcia automatického riadenia nabíjania a obmedzenia nabíjacieho prúdu (BATT1)
• Vysoká kvalita a nízka miera porúch komponentov ST, TI a Infineon pre zabezpečenie životnosti produktu
• Digitálny riadiaci obvod adaptívneho trojstupňového nabíjacieho režimu pre zvýšenie životnosti BATT1.
• Typ BATT1 je možné nastaviť pomocou LED/LCD.
• Ak po dlhú dobu nedochádza k nabíjaniu a FV pole má nízke napätie (FV<5V), regulátor prejde do režimu nízkej spotreby.
• 100% nabíjanie a vybíjanie v prevádzkovom teplotnom rozsahu.
• Riadiaci signál AES pre chladničku do auta
• Štandardný protokol Modbus a komunikačný port RS485 (5V / 200 mA)

Funkcie vestavenej displeja

Smúčka displeja: FV napätie → FV prúd → FV energia → Vyrobena energia → Napätie BATT1 → Prúd BATT1 → Max. napätie BATT1 → Min. napätie BATT1 → Teplota BATT1 → Typ batérie BATT1 → Napätie BATT2 → Prúd BATT2 → Max. napätie BATT2 → Min. napätie BATT2 → FV napätie

Vzdialený displej MT11 (voliteľné príslušenstvo, nie je súčasťou) dodávky môže zobraziť rôzne prevádzkové údaje a informácie o chybách systému. Informácie je možné zobraziť na podsvietenom LCD displeji, tlačidlá sú ľahko ovladateľné a číselný displej je dobre čitateľný.

Technické špecifikácie

• Značka: EPever
• Model: EPsolar DR3210-DDS DuoRacer
• Určenie: regulátor
• Integrovaný Bluetooth: nie
• Svorkovnice: max. 16mm²
• Komunikačný port: áno
• Komunikačné rozhranie: RS485
• Protokol: Modbus
• USB: nie
• Technológia: MPPT
• Typ batérie: AGM, Lithiová, Gelová, Zaplavená
• Integrovaný displej: áno
• Účinnosť prevodu: max. 98 %

Napájenie

• Jmenovité napätie: 12, 24 V
• Maximálne vstupné napätie: 100 V
• Maximálny vstupný prúd: 30 A
• Jmenovitý nabíjaci výkon: 390 W (12 V) alebo 780 W (24 V)
• Jmenovité napätie batérie 1: 12/24 V DC
• Jmenovité napätie batérie 2: 12/24 V DC alebo auto
• Rozsah vstupného napätia batérie: 8,5 až 32 V
• Maximálne napätie FV otvoreného obvodu: 100 V (92 V pri teplote cca 25 °C)

Fyzikálne parametre

• Spôsob montáže: na stenu
• Stupeň krytia: IP33
• Použitie: vnútorné
• Prevádzková teplota: -30 až 80 °C
• Hmotnosť: 1,4 kg
• Rozmery (š x v x h): 165 x 247 x 68 mm
