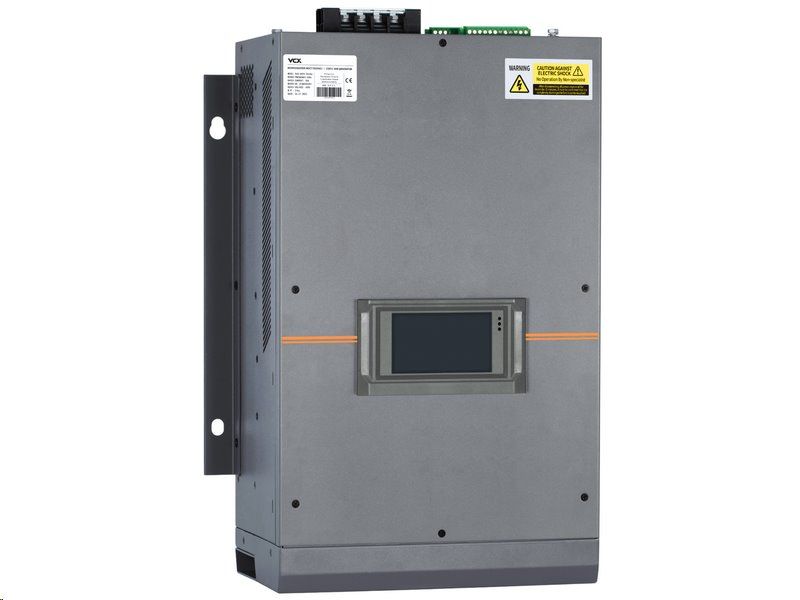

Kompenzátor jalového výkonu VCX SVG 400 V 35 kVAr

Kompenzátor jalového výkonu VCX SVG 400V 35kVAr – Definitivní konec pokutám za účiník

Vstupní brána do průmyslové kompenzace

Kompenzátor jalového výkonu představuje nejmodernější způsob zlepšení parametrů elektrické sítě a snížení provozních nákladů.

Verze 35 kVAr je nejmenším zástupcem naší "průmyslové" řady. Je to univerzální dříč pro středně velké firmy, které mají hlavní jistič v rozmezí 63–80 A. Tento model je nezbytný tam, kde se kombinuje silová elektřina (motory) s citlivou elektronikou.

Dokáže okamžitě (do 10 ms) reagovat na dynamické změny odběru a vyčistit síť od harmonického rušení. Pro mnoho firem představuje instalace tohoto modelu okamžitou úsporu v řádu tisíců korun měsíčně na eliminovaných pokutách a snížených ztrátách v rozvodech.

Ideální pro: Střední výrobní haly, větší administrativní budovy, hotely, logistická centra, provozy s fotovoltaikou.





Klíčové vlastnosti, které změní vaše hospodaření s energií


Tento model je navržen pro maximální efektivitu v kompaktním těle. Zde je 10 důvodů, proč je VCX SVG špičkou na trhu:


• Bleskurychlá odezva: Reakční doba pod 10 ms zajišťuje okamžitou kompenzaci i při rychlých změnách zátěže (výtahy, svářečky, lisy).

• Komplexní řešení: Nejenže kompenzuje jalovinu (induktivní i kapacitní), ale také filtruje harmonické rušení a vyrovnává fázovou nesymetrii.

• Technologie IGBT: Využívá tranzistory s rychlým spínáním pro plynulou a přesnou regulaci bez rizika překompenzování.

• Kompaktní design: Díky nástěnnému provedení a malým rozměrům šetří místo v rozvodně či technické místnosti.

• Tichý a efektivní provoz: Inteligentní chlazení a nízká hlučnost umožňují instalaci i v komerčních prostorách nebo hotelech.

• 3-úrovňová topologie: Zajišťuje vyšší kvalitu výstupního napětí a nižší ztráty samotného zařízení.

• Široká konektivita: Integrované rozhraní RS485 a Ethernet pro vzdálený dohled a integraci do systémů řízení budov (BMS).

• Modularita: Možnost paralelního zapojení více jednotek pro postupné navyšování výkonu dle růstu firmy.

• Vysoká odolnost: Pracuje spolehlivě v teplotách od -25 °C do +55 °C a zvládá přetížení.

• Intuitivní ovládání: Přehledný panel a možnost detailního nastavení parametrů kompenzace.



Princip činnosti a zapojení: Jak SVG kompenzátor eliminuje jalovinu?


Možná se ptáte, v čem je aktivní kompenzátor (SVG) jiný než staré skříně plné kondenzátorů. Rozdíl je v technologii. Zatímco klasická kompenzace funguje pasivně (připojuje kondenzátory), SVG je aktivní digitální zařízení.

1. Princip "Sluchátek s potlačením hluku"

Nejlépe si funkci představíte na principu noise-cancelling sluchátek. Ta poslouchají hluk z okolí a generují přesně opačnou zvukovou vlnu, čímž hluk vyruší. SVG kompenzátor dělá to samé s elektřinou:

1. Měří: Pomocí proudových transformátorů neustále sleduje tok proudu v síti (detekuje jalovou složku a harmonické rušení).

2. Počítá: Výkonný procesor (DSP) v řádu mikrosekund vypočítá, jaký "protiproud" je potřeba vygenerovat.

3. Koná: Pomocí rychlých tranzistorů (IGBT) vygeneruje proud přesně opačné polarity a pustí ho do sítě.

Výsledek? Jalová energie (indukční i kapacitní) se vzájemně vyruší přímo v místě spotřeby a do sítě distributora odchází jen "čistá" činná energie. Elektroměr tak nemá důvod načítat pokuty.

2. Bezpečné paralelní zapojení

Velkou výhodou tohoto zařízení je způsob instalace. Kompenzátor se zapojuje paralelně k hlavnímu přívodu (na přípojnice v rozvaděči).

• Co to znamená pro vás? Bezpečnost. Proud pro vaši firmu neprochází "skrz" zařízení. Pokud by kompenzátor z jakéhokoli důvodu vypnul nebo potřeboval servis, vaše výroba běží dál bez přerušení, pouze dočasně nebude kompenzována.

3. Proč musím mít proudové transformátory (CT)?

Samotný kompenzátor je "mozek a svaly" systému, ale bez proudových transformátorů (CT) je slepý.

• Role transformátorů: Jsou to senzory ("oči"), které se nacvaknou na hlavní přívodní kabely objektu (nebo měřeného úseku). Měří aktuální odběr proudu a jeho fázový posun. Tuto informaci posílají do kompenzátoru.

• Proč jsou nutné: Kompenzátor musí vědět, kolik jaloviny vaše stroje nebo budova generují, aby věděl, kolik jí má vykompenzovat. Bez připojených CT transformátorů zařízení nebude fungovat.

💡 Tip pro snadnou instalaci: Doporučujeme používat měřicí transformátory s děleným jádrem (Split-Core), které naleznete v našem příslušenství. Jejich obrovskou výhodou je, že je lze nainstalovat na stávající kabely bez nutnosti jejich odpojování. Elektrikář je jednoduše "nacvakne" kolem žíly, což šetří čas a často eliminuje nutnost celozávodní odstávky elektřiny při instalaci.


Kolik peněz vám VCX SVG reálně zachrání?


Nejjednodušší odpověď najdete přímo na vaší faktuře za elektřinu. Podívejte se na řádky označené jako "Přirážka za nedodržení účiníku", "Jalová dodávka" nebo "Nedodržení tg fi". To jsou peníze, které platíte distributorovi "za nic" – pouze jako pokutu za to, že vaše spotřebiče zatěžují síť.

• Okamžitá stopka pokutám: V momentě spuštění kompenzátoru tyto položky z faktury zmizí. U středních a větších firem se tyto sankce často pohybují v řádech tisíců až desetitisíců korun měsíčně.

• Návratnost investice (ROI): Díky eliminaci těchto pokut se nákupní cena aktivního kompenzátoru VCX SVG typicky vrátí za 6 až 18 měsíců. Po uplynutí této doby už zařízení generuje čistý zisk tím, že tyto poplatky neplatíte.

• Skryté úspory na "ztraceném teple": Jalový proud, který zbůhdarma kmitá mezi sítí a vašimi stroji, zahřívá kabely a transformátory. To jsou fyzikální ztráty (Jouleovo teplo), které platíte v rámci běžné spotřeby kWh. Nasazením SVG kompenzátoru snížíte proudové zatížení vodičů, čímž snížíte technické ztráty energie o 3–5 %.

• Ochrana drahých technologií: Aktivní filtrace navíc chrání citlivou elektroniku (řídicí desky CNC strojů, zdroje serverů, LED drivery) před zničením harmonickým rušením. Úspora za jeden neodpálený řídicí systém stroje může sama o sobě zaplatit celé zařízení.


Úspora v číslech: Co to znamená pro váš rozpočet?


Z pohledu celkových nákladů se úspora skládá ze dvou částí. Tou hlavní je úplná eliminace pokut.

• 100 % odstranění sankčních poplatků: Pokud nyní platíte pokuty za nedodržení účiníku, kompenzátor tuto položku na faktuře srazí na nulu.

• 15 až 30 % úspora z celkové faktury: U průmyslových provozů a komerčních budov, kde je problém s jalovinou zanedbaný, tvoří tyto pokuty často až třetinu celkové fakturované částky. Instalací zařízení tak okamžitě snížíte své měsíční výdaje za energie o desítky procent.

• 2 až 5 % úspora na technických ztrátách: Tím, že odlehčíte kabelům a transformátorům od zbytečného jalového proudu, snížíte fyzikální ztráty vedením (zahřívání kabelů). O tato procenta klesne vaše běžná spotřeba činné energie (kWh), kterou musíte zaplatit.

Sečteno a podtrženo: Pro většinu našich firemních zákazníků znamená instalace VCX SVG okamžité snížení měsíčních nákladů na elektřinu o cca 20 %.



Kde se bere „jalová energie“ a kdo ji vlastně vyrábí?




Abychom pochopili, proč za ni platíte, musíme si říct, že jalová energie není „špatná“. Většina zařízení ji nutně potřebuje ke svému chodu. Problém je v tom, že tato energie nevykonává žádnou práci (netočí hřídelí, nesvítí, netopí), ale pouze „ucpává“ dráty.

Pro představu se používá analogie s pivem:

• Pivo (tekutina): To je činná energie (kW). Tu vypijete, tu chcete, ta hasí žízeň (točí motorem).

• Pěna: To je jalová energie (kVAr). Ve sklenici zabírá místo, ale nenapijete se jí.

• Sklenice: To je kapacita vaší sítě (kabelů, jističů, trafostanice).

Pokud máte příliš mnoho „pěny“ (jaloviny), musíte si objednat (a zaplatit) větší sklenici, abyste dostali své pivo. Kompenzátor funguje tak, že tu pěnu odfoukne, abyste platili jen za čistou tekutinu.

Dva hlavní viníci (Zdroje jaloviny):

1. Induktivní zátěž (Klasika): Vzniká všude, kde je cívka nebo magnetické pole.

   • Kdo ji vyrábí: Elektromotory, ventilátory, čerpadla, kompresory, staré zářivky s tlumivkou, transformátory, svářečky.

   • Typický zákazník: Výrobní firmy, dílny, pily, zemědělci.

2. Kapacitní zátěž (Moderní hrozba): Vzniká tam, kde jsou kondenzátory a spínané zdroje.

   • Kdo ji vyrábí: LED osvětlení (hlavně velké haly), servery, počítače, monitory, dlouhé kabelové vedení (podzemní kabely), UPS záložní zdroje.

   • Typický zákazník: Kancelářské budovy, logistická centra, obchodní domy, moderní haly.


Kde konkrétně zákazníci kompenzátor využijí?


Zde jsou 4 nejčastější scénáře z praxe, kde instalace SVG dává největší smysl:

1. Výrobní hala a dílna (Průmysl)

• Situace: Máte spoustu motorů (soustruhy, frézky, dopravníky). Když se stroje rozbíhají nebo běží naprázdno, odebírají obrovské množství induktivní jaloviny.

• Řešení: SVG kompenzátor okamžitě vykrývá tyto špičky, čímž eliminuje pokuty a navíc ulehčí vašemu hlavnímu jističi (nebude „vyhazovat“ při startu těžkého stroje).

2. Kancelářské budovy a obchodní centra (Komerce)

• Situace: Budova je plná počítačů, klimatizací a hlavně LED osvětlení. LED světla jsou zrádná – odebírají energii ve velmi krátkých pulzech (kapacitní charakter) a generují rušení. Staré kompenzátory si s tím neporadí.

• Řešení: SVG je zde nutností, protože umí kompenzovat i kapacitní zátěž (což staré "bedny" neumí) a čistí síť od rušení z počítačů.

3. Fotovoltaické elektrárny a nabíječky EV

• Situace: Instalovali jste FVE nebo rychlonabíječky pro elektroauta? Střídače FVE a nabíječky často rozhazují účiník sítě a napětí kolísá. Distributor vám za to může naúčtovat penále.

• Řešení: SVG aktivně stabilizuje napětí v síti a zajišťuje, že i při proměnlivém slunečním svitu nebo nabíjení aut bude vaše síť splňovat parametry distributora.

4. Bytové domy s výtahem

• Situace: Frekvenční měniče moderních výtahů a centrální LED osvětlení chodeb mohou způsobit, že dům platí pokuty za nedodržení účiníku, aniž by o tom věděl (rozpočítá se to do služeb).

• Řešení: Malý kompaktní kompenzátor ve sklepě tento problém trvale vyřeší a sníží fond oprav/náklady na energie.



Tichý strážce vaší elektrické sítě


Zapomeňte na hlučné stykače a velké skříně plné kondenzátorů, které vyžadují neustálou údržbu. VCX SVG přináší do průmyslové energetiky uživatelský komfort 21. století. Jeho design je podřízen funkčnosti, ale zároveň je dostatečně estetický a kompaktní, aby nepůsobil rušivě.

Po instalaci o něm prakticky nevíte – pracuje tiše v pozadí, zatímco vy sledujete, jak z vašich faktur mizí sankční poplatky. Pocit jistoty, že vaše drahé stroje (CNC, servery, zdravotnická technika) jsou napájeny "čistou" elektřinou bez rušení, je k nezaplacení.


Výkon a efektivita: Digitální mozek místo hrubé síly


Srdcem zařízení je pokročilý DSP procesor, který neustále analyzuje stav sítě. Zatímco klasická kompenzace pouze "přihazuje" kondenzátory, tento aktivní filtr generuje přesně opačný proud, než který způsobuje rušení či jalovinu. Výsledkem je účiník (Power Factor) blízký ideální hodnotě 1,00.

Díky schopnosti kompenzovat jak induktivní zátěž (motory, transformátory), tak kapacitní zátěž (LED osvětlení, dlouhé kabelové vedení, UPS), je VCX SVG univerzálním řešením pro jakýkoliv typ provozu. Účinnost filtrace harmonických dosahuje ≥97 %, což radikálně snižuje tepelné ztráty v kabelech a transformátorech.


Inovace v praxi: Od továrny po nabíječku elektromobilu


Moderní doba přináší nové výzvy. Masivní nástup LED osvětlení, počítačových serverů a nabíječek elektromobilů mění charakter odběru elektřiny. Tyto spotřebiče často generují kapacitní jalový výkon, se kterým si běžné kompenzátory neporadí. VCX SVG 35kVAr je na to připraven.

• Scénář 1 – Výrobní hala: Eliminuje pokuty způsobené rozběhy motorů a svářeček.

• Scénář 2 – Kancelářská budova: Řeší problémy způsobené stovkami spínaných zdrojů (PC) a klimatizací.

• Scénář 3 – Fotovoltaika a EV: Stabilizuje lokální síť při kolísání výroby ze slunce a nárazovém nabíjení aut.


Pro koho je produkt určený


Tento kompenzátor je ideální volbou pro majitele firem, facility manažery a technické ředitele, kteří chtějí snížit provozní náklady a zvýšit spolehlivost napájení. Konkrétně jej ocení:

• Průmyslové podniky: S velkým množstvím motorů, měničů a indukčních pecí.
