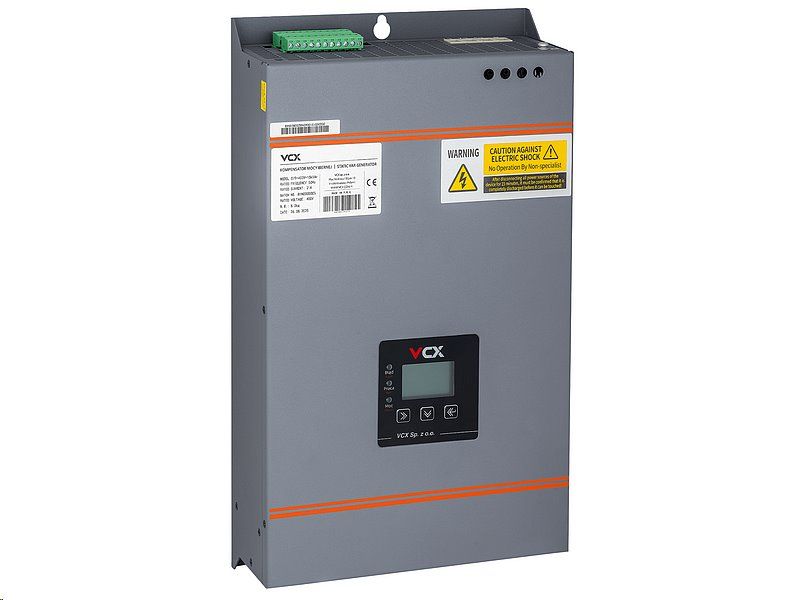

Kompenzátor jalového výkonu VCX SVG 400V 10kVAr

Kompenzátor jalového výkonu VCX SVG 400V 10kVAr - moderné riešenie pre kvalitu a úsporu elektrickej energie


Chytré riešenie pre malé firmy a služby

Kompenzátor jalového výkonu predstavuje najmodernejší spôsob zlepšenia parametrov elektrickej siete a zníženia prevádzkových nákladov.

Model 10 kVAr je vstupnou bránou do sveta profesionálnej kompenzácie pre malých podnikateľov. Ak prevádzkujete kaviareň, menší obchod alebo benzínku a na faktúre vidíte poplatky za jalovú energiu, toto zariadenie je riešením. Je dostatočne silné na to, aby „zvládlo“ bežnú prevádzku s chladničkami, klimatizáciou a osvetlením.

Aktívne reaguje na rýchle zmeny záťaže, ktoré staré kondenzátory nezachytia. Zabezpečuje, že vaša sieť je čistá, stabilná a bez zbytočných poplatkov distribútorovi. Inštalácia je rýchla a návratnosť v komerčnom sektore veľmi zaujímavá.

Ideálne pre: Čerpacie stanice, kaviarne a reštaurácie, malé predajne potravín, ordinácie lekárov, menšie dielne.





Kľúčové vlastnosti


• Výkon 10 kVAr – pre stredné komerčné budovy a administratívne centrá

• Rýchla odozva <10 ms – okamžitá stabilizácia elektrickej siete

• Pokročilá DSP a IGBT technológia – presná a efektívna regulácia

• Účinnosť až 97,5 % – minimálne straty energie

• filtrácia harmonických (2–50) – vyššia kvalita napájania

• Korekcia nesymetrie trojfázových sietí – stabilný chod zariadení

• Kompaktné rozmery a hmotnosť 8,5 kg – jednoduchá montáž na stenu

• Možnosť paralelného zapojenia až 8 modulov – flexibilné rozšírenie výkonu

• Inteligentné chladenie vzduchom – dlhá životnosť a spoľahlivosť

• Komunikačné rozhranie RS485 / RS232 / Ethernet – jednoduchá integrácia do systémov

Princíp činnosti a zapojenie: Ako SVG kompenzátor eliminuje jalovinu?


Možno sa pýtate, v čom je aktívny kompenzátor (SVG) iný ako staré skrine plné kondenzátorov. Rozdiel je v technológii. Zatiaľ čo klasická kompenzácia funguje pasívne (pripája kondenzátory), SVG je aktívne digitálne zariadenie.

1. Princíp „Slúchadiel s potlačením hluku“

Najlepšie si funkciu predstavíte na princípe noise-cancelling slúchadiel. Tie počúvajú hluk z okolia a generujú presne opačnú zvukovú vlnu, čím hluk zrušia. SVG kompenzátor robí to isté s elektrinou:

1. Meria: Pomocou prúdových transformátorov neustále sleduje tok prúdu v sieti (detekuje jalovú zložku a harmonické rušenie).

2. Počíta: Výkonný procesor (DSP) v rámci mikrosekúnd vypočíta, aký „protiprúd“ je potrebné vygenerovať.

3. Koná: Pomocou rýchlych tranzistorov (IGBT) vygeneruje prúd presne opačnej polarity a pustí ho do siete.

Výsledok? Jalová energia (indukčná aj kapacitná) sa vzájomne zruší priamo v mieste spotreby a do siete distribútora odchádza len „čistá“ činná energia. Elektromer tak nemá dôvod načítavať pokuty.

2. Bezpečné paralelné zapojenie

Veľkou výhodou tohto zariadenia je spôsob inštalácie. Kompenzátor sa zapája paralelne k hlavnému prívodu (na prípojnice v rozvádzači).

• Čo to znamená pre vás? Bezpečnosť. Prúd pre vašu firmu neprechádza „cez“ zariadenie. Ak by kompenzátor z akéhokoľvek dôvodu vypol alebo potreboval servis, vaša výroba beží ďalej bez prerušenia, iba dočasne nebude kompenzovaná.

3. Prečo musím mať prúdové transformátory (CT)?

Samotný kompenzátor je „mozog a svaly“ systému, ale bez prúdových transformátorov (CT) je slepý.

• Úloha transformátorov: Sú to senzory („oči“), ktoré sa nacvaknú na hlavné prívodné káble objektu (alebo meraného úseku). Merajú aktuálny odber prúdu a jeho fázový posun. Túto informáciu posielajú do kompenzátora.

• Prečo sú potrebné: Kompenzátor musí vedieť, koľko jaloviny vaše stroje alebo budova generujú, aby vedel, koľko jej má vykompenzovať. Bez pripojených CT transformátorov zariadenie nebude fungovať.

💡 Tip pre jednoduchú inštaláciu: Odporúčame používať meracie transformátory s deleným jadrom (Split-Core), ktoré nájdete v našom príslušenstve. Ich obrovskou výhodou je, že ich možno nainštalovať na existujúce káble bez nutnosti ich odpojenia. Elektrikár ich jednoducho „nacvakne“ okolo žily, čo šetrí čas a často eliminuje potrebu celozávodnej odstávky elektriny pri inštalácii.


Koľko peňazí vám VCX SVG reálne zachráni?


Najjednoduchšiu odpoveď nájdete priamo na vašej faktúre za elektrinu. Pozrite sa na riadky označené ako „Prirážka za nedodržanie účinníka“, „Jalová dodávka“ alebo „Nedodržanie tg fi“. To sú peniaze, ktoré platíte distribútorovi „za nič“ – len ako pokutu za to, že vaše spotrebiče zaťažujú sieť.

• Okamžitá stopka pokutám: V momente spustenia kompenzátora tieto položky z faktúry zmiznú. U stredných a väčších firiem sa tieto sankcie často pohybujú v rádoch tisícov až desaťtisícov korún mesačne.

• Návratnosť investície (ROI): Vďaka eliminácii týchto pokút sa nákupná cena aktívneho kompenzátora VCX SVG typicky vráti za 6 až 18 mesiacov. Po uplynutí tejto doby už zariadenie generuje čistý zisk tým, že tieto poplatky neplatíte.

• Skryté úspory na „stratovom teple“: Jalový prúd, ktorý zbytočne kmitá medzi sieťou a vašimi strojmi, ohrieva káble a transformátory. To sú fyzikálne straty (Jouleovo teplo), ktoré platíte v rámci bežnej spotreby kWh. Nasadením SVG kompenzátora znížite prúdové zaťaženie vodičov, čím znížite technické straty energie o 3–5 %.

• Ochrana drahých technológií: Aktívna filtrácia navyše chráni citlivú elektroniku (riadiace dosky CNC strojov, zdroje serverov, LED drivery) pred zničením harmonickým rušením. Úspora za jeden neodpálený riadiaci systém stroja môže sama osebe zaplatiť celé zariadenie.


Úspora v číslach: Čo to znamená pre váš rozpočet?


Z pohľadu celkových nákladov sa úspora skladá z dvoch častí. Tou hlavnou je úplná eliminácia pokút.

• 100 % odstránenie sankčných poplatkov: Ak teraz platíte pokuty za nedodržanie účinníka, kompenzátor túto položku na faktúre zníži na nulu.

• 15 až 30 % úspora z celkovej faktúry: U priemyselných prevádzok a komerčných budov, kde je problém s jalovinou zanedbaný, tvoria tieto pokuty často až tretinu celkovej fakturovanej sumy. Inštaláciou zariadenia tak okamžite znížite svoje mesačné výdavky za energie o desiatky percent.

• 2 až 5 % úspora na technických stratách: Tým, že odľahčíte káble a transformátory od zbytočného jalového prúdu, znížite fyzikálne straty vedením (ohrievanie káblov). O tieto percentá klesne vaša bežná spotreba činnej energie (kWh), ktorú musíte zaplatiť.

Zhrnuté a podčiarknuté: Pre väčšinu našich firemných zákazníkov znamená inštalácia VCX SVG okamžité zníženie mesačných nákladov na elektrinu o cca 20 %.





Kde sa berie „jalová energia“ a kto ju vlastne vyrába?


Aby sme pochopili, prečo za ňu platíte, musíme si povedať, že jalová energia nie je „zlá“. Väčšina zariadení ju nutne potrebuje na svoj chod. Problém je v tom, že táto energia nevykonáva žiadnu prácu (netočí hriadeľom, nesvieti, nekúri), ale iba „upcháva“ drôty.

Pre predstavu sa používa analógia s pivom:

• Pivo (tekutina): To je činná energia (kW). To vypijete, to chcete, to hasí smäd (točí motorom).

• Pena: To je jalová energia (kVAr). V pohári zaberá miesto, ale nenapijete sa jej.

• Pohár: To je kapacita vašej siete (káblov, ističov, trafostanice).

Ak máte príliš veľa „peny“ (jaloviny), musíte si objednať (a zaplatiť) väčší pohár, aby ste dostali svoje pivo. Kompenzátor funguje tak, že tú penu odfúkne, aby ste platili len za čistú tekutinu.

Dvaja hlavní viníci (Zdroje jaloviny):

1. Indukčná záťaž (Klasika): Vzniká všade, kde je cievka alebo magnetické pole.

   • Kto ju vyrába: Elektromotory, ventilátory, čerpadlá, kompresory, staré žiarivky s tlmivkou, transformátory, zváračky.

   • Typický zákazník: Výrobné firmy, dielne, píly, poľnohospodári.

2. Kapacitná záťaž (Moderná hrozba): Vzniká tam, kde sú kondenzátory a spínané zdroje.

   • Kto ju vyrába: LED osvetlenie (hlavne veľké haly), servery, počítače, monitory, dlhé káblové vedenie (podzemné káble), UPS záložné zdroje.

   • Typický zákazník: Kancelárske budovy, logistické centrá, obchodné domy, moderné haly.


Kde konkrétne zákazníci kompenzátor využijú?


Tu sú 4 najčastejšie scenáre z praxe, kde inštalácia SVG dáva najväčší zmysel:

1. Výrobná hala a dielňa (Priemysel)

• Situácia: Máte veľa motorov (sústruhy, frézy, dopravníky). Keď sa stroje rozbiehajú alebo bežia naprázdno, odoberajú obrovské množstvo indukčnej jaloviny.

• Riešenie: SVG kompenzátor okamžite vykrýva tieto špičky, čím eliminuje pokuty a navyše uľahčí vášmu hlavnému ističu (nebude „vyhadzovať“ pri štarte ťažkého stroja).

2. Kancelárske budovy a obchodné centrá (Komerčné)

• Situácia: Budova je plná počítačov, klimatizácií a hlavne LED osvetlenia. LED svetlá sú zradné – odoberajú energiu vo veľmi krátkych pulzoch (kapacitný charakter) a generujú rušenie. Staré kompenzátory si s tým neporadia.

• Riešenie: SVG je tu nevyhnutnosťou, pretože dokáže kompenzovať aj kapacitnú záťaž (čo staré „skrine“ nevedia) a čistí sieť od rušenia z počítačov.

3. Fotovoltické elektrárne a nabíjačky EV

• Situácia: Inštalovali ste FVE alebo rýchlonabíjačky pre elektroautá? Striedače FVE a nabíjačky často rozhadzujú účinník siete a napätie kolíše. Distribútor vám za to môže účtovať penále.

• Riešenie: SVG aktívne stabilizuje napätie v sieti a zabezpečuje, že aj pri premenlivom slnečnom svite alebo nabíjaní aut bude vaša sieť spĺňať parametre distribútora.

4. Bytové domy s výťahom

• Situácia: Frekvenčné meniče moderných výťahov a centrálne LED osvetlenie chodieb môžu spôsobiť, že dom platí pokuty za nedodržanie účinníka, bez toho aby o tom vedel (rozpočíta sa to do služieb).

• Riešenie: Malý kompaktný kompenzátor v pivnici tento problém natrvalo vyrieši a zníži fond opráv/náklady na energie.



Pokročilá technológia a vysoká účinnosť


Vďaka digitálnemu procesoru signálu (DSP) a tranzistorom IGBT pracuje kompenzátor s mimoriadne rýchlou odozvou <10 ms a dosahuje účinnosť až 97,5 %. Trojúrovňová topológia zabezpečuje stabilný chod a presnú reguláciu v každom okamihu.


Kompaktná konštrukcia a jednoduchá montáž


Zariadenie je navrhnuté s dôrazom na jednoduchú inštaláciu – montáž na stenu, nízka hmotnosť 8,5 kg a malé rozmery 230 × 400 × 88 mm umožňujú použitie aj v priestoroch s obmedzeným miestom, napríklad v staniciach na nabíjanie elektromobilov alebo káblových rozvodniciach.


Spoľahlivosť v náročných podmienkach


Kompenzátor VCX SVG je chránený krytím IP20 a vďaka inteligentnému systému chladenia spoľahlivo funguje aj pri vyšších prevádzkových teplotách. Zariadenie je navrhnuté na prevádzku v interiéroch s teplotným rozsahom -25 °C až +55 °C a vlhkosťou až 95 % RH.


Široké možnosti komunikácie a rozšíriteľnosť


Pre integráciu do nadradených systémov ponúka RS485, RS232 a Ethernet rozhranie aj beznapäťový kontakt. Vďaka možnosti paralelného prepojenia až 8 modulov možno jednoducho navýšiť kapacitu a prispôsobiť výkon konkrétnej inštalácii.


Technické parametre – VCX SVG 10 kVAr
