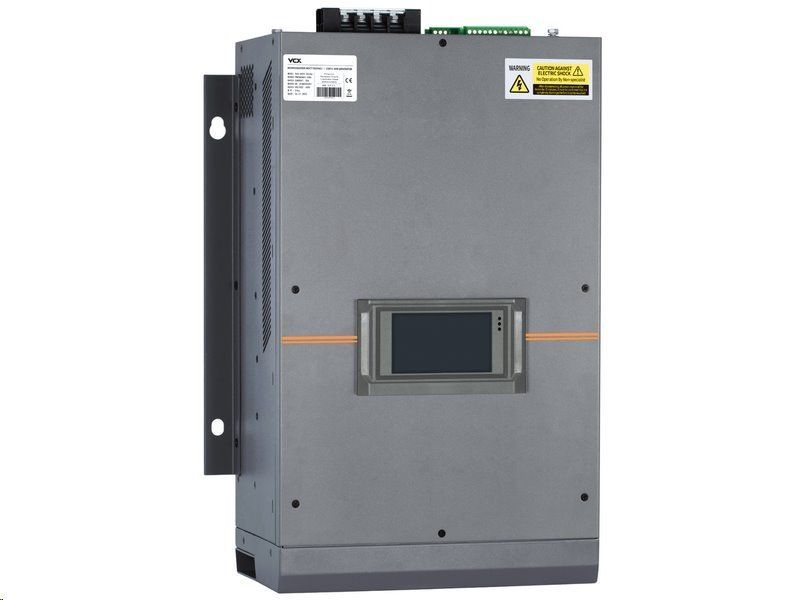

Kompenzátor jalového výkonu VCX SVG 400V 75kVAr

Kompenzátor jalového výkonu VCX SVG 400V 75kVAr – Priemyselná sila v kompaktnom balení


Vysoký výkon pre dynamickú priemyselnú záťaž

Kompenzátor jalového výkonu predstavuje najmodernejší spôsob zlepšenia parametrov elektrickej siete a zníženia prevádzkových nákladov.

Tento model prináša silu 100 A kompenzačného prúdu, čo ho radí do kategórie ťažkej váhy pre náročné aplikácie. Je nevyhnutný tam, kde dochádza k rýchlym a veľkým nárazom v sieti – typicky u vstrekovacích lisov, veľkých výťahov alebo žeriavov, kde by bežná kompenzácia reagovala príliš pomaly a nestihla by zabrániť pokute.

VCX SVG 75kVAr nielenže vyrovná účinník na ideálnu hodnotu, ale funguje aj ako výkonný aktívny filter, ktorý „vyžehlí“ napätie pre citlivé riadiace systémy vašich strojov. Je to robustné riešenie pre prevádzky, ktoré si nemôžu dovoliť výpadky alebo poruchy technológií spôsobené zlou kvalitou siete.

Ideálne pre: Strojárske firmy, logistické centrá, lisovne plastov, veľké bytové domy s výťahmi, prevádzky s CNC obrábaním.





Kľúčové vlastnosti pre maximálny výkon


Model 75kVAr posúva hranice toho, čo je možné v nástennom prevedení. Tu je 10 dôvodov, prečo je tento kompenzátor pilierom modernej energetiky:


• Masívny výkon 100 A: Zariadenie dokáže generovať kompenzačný prúd až 100 ampérov, čo pokrýva potreby aj veľmi náročných prevádzok.

• Vysoká hustota výkonu: Kapacita 75 kVAr je vtesnaná do rovnakého kompaktného šasi ako slabšie modely, čo šetrí cenné miesto v rozvodni.

• Odozva v reálnom čase: S reakčnou dobou pod 10 ms systém okamžite reaguje na dynamické zmeny záťaže, ktoré elektromery nestihnú penalizovať.

• Totálna filtrácia siete: Okrem jaloviny (indukčnej aj kapacitnej) odstraňuje harmonické rušenie až do 50. rádu s účinnosťou vyše 97 %.

• 3-úrovňová topológia: Zaisťuje nižšie tepelné straty a šetrnejší priebeh prúdu voči pripojeným zariadeniam.

• Škálovateľnosť: Potrebujete viac? Paralelne je možné prepojiť až 20 jednotiek a vytvoriť systém o výkone v ráde MVar.

• Kompenzácia nesymetrie: Automaticky vyvažuje záťaž medzi fázami, čím chráni trojfázové motory a transformátory pred prehrievaním.

• Priemyselná odolnosť: Pracuje spoľahlivo v teplotách od -25 °C do +55 °C a zvláda krátkodobé preťaženia.

• Chytrá konektivita: Integrované rozhrania RS485, Ethernet a CAN umožňujú plnú integráciu do systémov riadenia budov (BMS) a priemyslu 4.0.

• Bezúdržbová prevádzka: Žiadne mechanické stykače, žiadne vysychajúce kondenzátory. Iba tichá, digitálna efektivita.


Princíp činnosti a zapojenie: Ako SVG kompenzátor eliminuje jalovinu?


Možno sa pýtate, v čom je aktívny kompenzátor (SVG) iný ako staré skrine plné kondenzátorov. Rozdiel je v technológii. Zatiaľ čo klasická kompenzácia funguje pasívne (pripája kondenzátory), SVG je aktívne digitálne zariadenie.

1. Princíp „Slúchadiel s potlačením hluku“

Najlepšie si funkciu predstavíte na princípe noise-cancelling slúchadiel. Tie počúvajú hluk z okolia a generujú presne opačnú zvukovú vlnu, čím hluk zrušia. SVG kompenzátor robí to isté s elektrinou:

1. Meria: Pomocou prúdových transformátorov neustále sleduje tok prúdu v sieti (detekuje jalovú zložku a harmonické rušenie).

2. Počíta: Výkonný procesor (DSP) v ráde mikrosekúnd vypočíta, aký „protiprúd“ je potrebné vygenerovať.

3. Koná: Pomocou rýchlych tranzistorov (IGBT) vygeneruje prúd presne opačnej polarity a pustí ho do siete.

Výsledok? Jalová energia (indukčná aj kapacitná) sa vzájomne zruší priamo v mieste spotreby a do siete distribútora odchádza len „čistá“ činná energia. Elektromer tak nemá dôvod načítať pokuty.

2. Bezpečné paralelné zapojenie

Veľkou výhodou tohto zariadenia je spôsob inštalácie. Kompenzátor sa zapája paralelne k hlavnému prívodu (na prípojnice v rozvádzači).

• Čo to znamená pre vás? Bezpečnosť. Prúd pre vašu firmu neprechádza „cez“ zariadenie. Ak by kompenzátor z akéhokoľvek dôvodu vypol alebo potreboval servis, vaša výroba beží ďalej bez prerušenia, iba dočasne nebude kompenzovaná.

3. Prečo musím mať prúdové transformátory (CT)?

Samotný kompenzátor je „mozog a svaly“ systému, ale bez prúdových transformátorov (CT) je slepý.

• Úloha transformátorov: Sú to senzory („oči“), ktoré sa nacvaknú na hlavné prívodné káble objektu (alebo meraného úseku). Merajú aktuálny odber prúdu a jeho fázový posun. Túto informáciu posielajú do kompenzátora.

• Prečo sú nevyhnutné: Kompenzátor musí vedieť, koľko jaloviny vaše stroje alebo budova generujú, aby vedel, koľko jej má vykompenzovať. Bez pripojených CT transformátorov zariadenie nebude fungovať.

💡 Tip pre jednoduchú inštaláciu: Odporúčame používať meracie transformátory s deleným jadrom (Split-Core), ktoré nájdete v našom príslušenstve. Ich obrovskou výhodou je, že ich možno nainštalovať na existujúce káble bez nutnosti ich odpojenia. Elektrikár ich jednoducho „nacvakne“ okolo žily, čo šetrí čas a často eliminuje nutnosť celozávodnej odstávky elektriny pri inštalácii.


Koľko peňazí vám VCX SVG reálne zachráni?


Najjednoduchšiu odpoveď nájdete priamo na vašej faktúre za elektrinu. Pozrite sa na riadky označené ako „Prirážka za nedodržanie účinníka“, „Jalová dodávka“ alebo „Nedodržanie tg fi“. To sú peniaze, ktoré platíte distribútorovi „za nič“ – iba ako pokutu za to, že vaše spotrebiče zaťažujú sieť.

• Okamžitá stopka pokutám: V momente spustenia kompenzátora tieto položky z faktúry zmiznú. U stredných a väčších firiem sa tieto sankcie často pohybujú v rádoch tisícov až desaťtisícov korún mesačne.

• Návratnosť investície (ROI): Vďaka eliminácii týchto pokút sa nákupná cena aktívneho kompenzátora VCX SVG typicky vráti za 6 až 18 mesiacov. Po uplynutí tejto doby už zariadenie generuje čistý zisk tým, že tieto poplatky neplatíte.

• Skryté úspory na „stratenej teple“: Jalový prúd, ktorý zbytočne kmitá medzi sieťou a vašimi strojmi, zahrieva káble a transformátory. To sú fyzikálne straty (Jouleovo teplo), ktoré platíte v rámci bežnej spotreby kWh. Nasadením SVG kompenzátora znížite prúdové zaťaženie vodičov, čím znížite technické straty energie o 3–5 %.

• Ochrana drahých technológií: Aktívna filtrácia navyše chráni citlivú elektroniku (riadiace dosky CNC strojov, zdroje serverov, LED drivery) pred zničením harmonickým rušením. Úspora za jeden neodpálený riadiaci systém stroja môže sama o sebe zaplatiť celé zariadenie.


Úspora v číslach: Čo to znamená pre váš rozpočet?


Z pohľadu celkových nákladov sa úspora skladá z dvoch častí. Tá hlavná je úplná eliminácia pokút.

• 100 % odstránenie sankčných poplatkov: Ak teraz platíte pokuty za nedodržanie účinníka, kompenzátor túto položku na faktúre zrazí na nulu.

• 15 až 30 % úspora z celkovej faktúry: U priemyselných prevádzok a komerčných budov, kde je problém s jalovinou zanedbaný, tvoria tieto pokuty často až tretinu celkovej fakturovanej sumy. Inštaláciou zariadenia tak okamžite znížite svoje mesačné výdavky za energie o desiatky percent.

• 2 až 5 % úspora na technických stratách: Tým, že odľahčíte káble a transformátory od zbytočného jalového prúdu, znížite fyzikálne straty vedením (zahrievanie káblov). O tieto percentá klesne vaša bežná spotreba činnej energie (kWh), ktorú musíte zaplatiť.

Sčítané a podčiarknuté: Pre väčšinu našich firemných zákazníkov znamená inštalácia VCX SVG okamžité zníženie mesačných nákladov na elektrinu o cca 20 %.



Kde sa berie „jalová energia“ a kto ju vlastne vyrába?




Aby sme pochopili, prečo za ňu platíte, musíme si povedať, že jalová energia nie je „zlá“. Väčšina zariadení ju nutne potrebuje na svoj chod. Problém je v tom, že táto energia nevykonáva žiadnu prácu (netočí hriadeľom, nesvieti, nekúri), ale iba „upcháva“ drôty.

Na predstavu sa používa analógia s pivom:

• Pivo (tekutina): To je činná energia (kW). Tú vypijete, tú chcete, tá hasí smäd (točí motorom).

• Pena: To je jalová energia (kVAr). V pohári zaberá miesto, ale nenapijete sa jej.

• Pohár: To je kapacita vašej siete (káblov, ističov, trafostanice).

Ak máte príliš veľa „peny“ (jaloviny), musíte si objednať (a zaplatiť) väčší pohár, aby ste dostali svoje pivo. Kompenzátor funguje tak, že tú penu odfúkne, aby ste platili len za čistú tekutinu.

Dvaja hlavní vinníci (Zdroje jaloviny):

1. Indukčná záťaž (Klasika): Vzniká všade, kde je cievka alebo magnetické pole.

   • Kto ju vyrába: Elektromotory, ventilátory, čerpadlá, kompresory, staré žiarivky s tlmivkou, transformátory, zváračky.

   • Typický zákazník: Výrobné firmy, dielne, píly, poľnohospodári.

2. Kapacitná záťaž (Moderná hrozba): Vzniká tam, kde sú kondenzátory a spínané zdroje.

   • Kto ju vyrába: LED osvetlenie (hlavne veľké haly), servery, počítače, monitory, dlhé káblové vedenie (podzemné káble), UPS záložné zdroje.

   • Typický zákazník: Kancelárske budovy, logistické centrá, obchodné domy, moderné haly.


Kde konkrétne zákazníci kompenzátor využijú?


Tu sú 4 najčastejšie scenáre z praxe, kde inštalácia SVG dáva najväčší zmysel:

1. Výrobná hala a dielňa (Priemysel)

• Situácia: Máte veľa motorov (sústruhy, frézy, dopravníky). Keď sa stroje rozbiehajú alebo bežia naprázdno, odoberajú obrovské množstvo indukčnej jaloviny.

• Riešenie: SVG kompenzátor okamžite vykrýva tieto špičky, čím eliminuje pokuty a navyše odľahčí vášmu hlavnému ističu (nebude „vyhadzovať“ pri štarte ťažkého stroja).

2. Kancelárske budovy a obchodné centrá (Komercia)

• Situácia: Budova je plná počítačov, klimatizácií a hlavne LED osvetlenia. LED svetlá sú zákerné – odoberajú energiu vo veľmi krátkych pulzoch (kapacitný charakter) a generujú rušenie. Staré kompenzátory si s tým neporadia.

• Riešenie: SVG je tu nevyhnutnosťou, pretože vie kompenzovať aj kapacitnú záťaž (čo staré „skrine“ nevedia) a čistí sieť od rušenia z počítačov.

3. Fotovoltické elektrárne a nabíjačky EV

• Situácia: Inštalovali ste FVE alebo rýchlonabíjačky pre elektroautá? Striedače FVE a nabíjačky často rozhadzujú účinník siete a napätie kolíše. Distribútor vám za to môže naúčtovať penále.

• Riešenie: SVG aktívne stabilizuje napätie v sieti a zaisťuje, že aj pri premenlivom slnečnom svite alebo nabíjaní aut bude vaša sieť spĺňať parametre distribútora.

4. Bytové domy s výťahom

• Situácia: Frekvenčné meniče moderných výťahov a centrálne LED osvetlenie chodieb môžu spôsobiť, že dom platí pokuty za nedodržanie účinníka, aniž by o tom vedel (rozpočíta sa to do služieb).

• Riešenie: Malý kompaktný kompenzátor v pivnici tento problém trvalo vyrieši a zníži fond opráv/náklady na energie.



Príbeh a zážitok: Tichý gigant v pozadí


Možno si pod pojmom „priemyselná kompenzácia“ predstavíte hučiaci priestor plný veľkých skríň. VCX SVG 75kVAr tento stereotyp búra. Hoci disponuje obrovským výkonom, jeho prevádzka je prekvapivo kultivovaná.

Vďaka inteligentnému chladeniu a vysokej spínacej frekvencii (20 kHz) o ňom prakticky neviete. Je to technológia, ktorá dáva facility manažérom pokojný spánok. Vedomie, že celá výroba beží na „čistej“ elektrine a že nehrozí nečakané vypadnutie hlavného ističa kvôli prúdovým špičkám, prináša do prevádzky neoceniteľnú istotu.


Výkon a efektivita: 100 ampérov čistej sily


Srdcom tohto stroja je digitálny signálový procesor (DSP), ktorý riadi toky energie s presnosťou na zlomky milisekúnd. Zatiaľ čo pasívna kompenzácia iba tupo pripája kapacity, tento aktívny systém generuje presný protipól rušeniu v sieti.

Model 75kVAr je špecifický svojou schopnosťou pracovať s prúdom 100 A. To znamená, že bez problémov „utiahne“ aj štarty veľkých asynchrónnych motorov alebo prevádzku desiatok frekvenčných meničov súčasne. Udržuje účinník (Power Factor) na ideálnej hodnote 0,99–1,00, čím maximalizuje využiteľnú kapacitu vašich transformátorov.


Inovácia v praxi: Od hút po hypermarkety


Tento model je skonštruovaný pre scenáre, kde kompromisy neexistujú:

• Ťažký priemysel a strojárstvo: Zváracie linky a lisy spôsobujú obrovské, rýchle výkyvy, ktoré by bežnú kompenzáciu zničili. VCX SVG ich stabilizuje.

• Veľké obchodné centrá: Kombinácia stoviek klimatizačných jednotiek (indukcia) a kilometrov LED pásikov (kapacita) vytvára v sieti chaos. Tento kompenzátor ho vyrovná.

• Serverovne a dátové centrá: Citlivá elektronika vyžaduje úplne čistú sínusovku bez harmonického skreslenia, čo toto zariadenie garantuje.


Pre koho je produkt určený


Kompenzátor VCX SVG 75kVAr cieli na profesionálnych energetikov veľkých podnikov, správcov priemyselných parkov a technických riaditeľov výrobných závodov. Je nevyhnutnosťou pre prevádzky s:

• Vysokým inštalovaným príkonom a hlavnými ističmi nad 200 A.

• Kom
