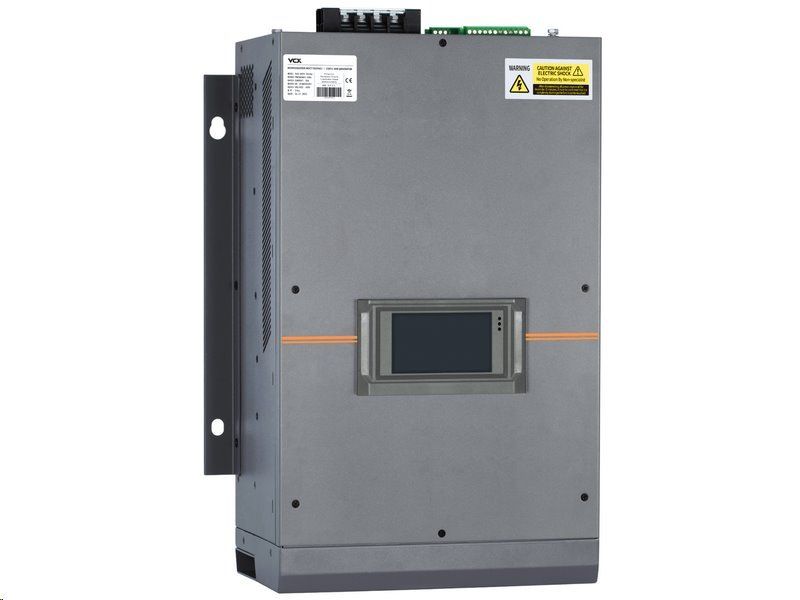

Kompenzátor jalového výkonu VCX SVG 400V 50kVAr

Kompenzátor jalového výkonu VCX SVG 400V 50kVAr – Maximálna efektivita pre náročné prevádzky

Zlatý štandard pre stredné firmy a komerčné objekty

Kompenzátor jalového výkonu predstavuje najmodernejší spôsob zlepšenia parametrov elektrickej siete a zníženia prevádzkových nákladov.

Model s výkonom 50 kVAr (75 A) je najpredávanejším riešením pre väčšinu stredných prevádzok, ktoré trápia kolísanie napätia a vysoké poplatky za jalovinu. Je navrhnutý tak, aby zvládol mix staršej motorovej záťaže (ventilácia, pásy) a modernej elektroniky (počítače, LED, invertory), s ktorou si staré kondenzátorové skrine neporadia.

Investícia do tohto zariadenia sa často vráti do jedného roka len vďaka eliminácii pokút. Navyše aktívne chráni vašu drahú elektroniku pred harmonickým rušením, ktoré skracuje jej životnosť. Ak máte hlavný istič v rozmedzí 100–125 A, je toto zariadenie presne dimenzované pre vaše potreby.

Ideálne pre: Hotely, supermarkety, stredne veľké výrobné haly, píly, poľnohospodárske farmy, kancelárske centrá.





Kľúčové vlastnosti pre priemyselnú stabilitu


Tento model kombinuje vysoký výkon s inteligentným riadením. Tu je 10 dôvodov, prečo VCX SVG 50kVAr predstavuje špičku v odbore:


• Vysoký kompenzačný výkon: Kapacita 50 kVAr je ideálna pre prevádzky s intenzívnym odberom, kde menšie jednotky nestačia.

• Extrémne rýchla odozva: Reakčný čas pod 10 ms zaručuje, že systém stihne vykompenzovať aj rýchle cykly strojov (lisy, žeriavy, výťahy).

• Komplexná filtrácia: Okrem jaloviny (indukčnej aj kapacitnej) aktívne filtruje harmonické rušenie až do 50. rádu.

• Technológia IGBT: Nahrádza mechanické stykače rýchlymi tranzistormi, čo znamená nulové opotrebovanie kontaktov a plynulú reguláciu.

• Vyrovnávanie fáz: Účinne rieši nesymetriu zaťaženia medzi jednotlivými fázami, čo chráni trojfázové motory.

• Inteligentné chladenie: Systém riadeného toku vzduchu udržiava optimálnu teplotu komponentov aj pri plnom zaťažení 75 A.

• Kompaktné rozmery: Napriek vysokému výkonu má jednotka rozmery iba 418x615x200 mm, čo uľahčuje montáž na stenu.

• Škálovateľnosť: Možnosť paralelného prepojenia až 20 modulov na vytvorenie masívneho kompenzačného systému.

• Komunikačné štandardy: Plná podpora RS485, Ethernet a CAN pre integráciu do firemných energetických manažérskych systémov.

• Odolnosť a spoľahlivosť: Navrhnuté pre priemyselné prostredie so širokým rozsahom pracovných teplôt (-25 °C až +55 °C).


Princíp činnosti a zapojenie: Ako SVG kompenzátor eliminuje jalovinu?


Možno sa pýtate, v čom je aktívny kompenzátor (SVG) iný ako staré skrine plné kondenzátorov. Rozdiel je v technológii. Zatiaľ čo klasická kompenzácia funguje pasívne (pripája kondenzátory), SVG je aktívne digitálne zariadenie.

1. Princíp "Slúchadiel s potlačením hluku"

Najlepšie si funkciu predstavíte na princípe noise-cancelling slúchadiel. Tie počúvajú hluk z okolia a generujú presne opačnú zvukovú vlnu, čím hluk vyrušia. SVG kompenzátor robí to isté s elektrinou:

1. Meriá: Pomocou prúdových transformátorov neustále sleduje tok prúdu v sieti (deteguje jalovú zložku a harmonické rušenie).

2. Počíta: Výkonný procesor (DSP) v rádoch mikrosekúnd vypočíta, aký "protiprúd" je potrebné vygenerovať.

3. Koná: Pomocou rýchlych tranzistorov (IGBT) vygeneruje prúd presne opačnej polarity a pustí ho do siete.

Výsledok? Jalová energia (indukčná aj kapacitná) sa vzájomne vyruší priamo v mieste spotreby a do siete distribútora odchádza len "čistá" činná energia. Elektromer tak nemá dôvod načítavať pokuty.

2. Bezpečné paralelné zapojenie

Veľkou výhodou tohto zariadenia je spôsob inštalácie. Kompenzátor sa zapája paralelne k hlavnému prívodu (na prípojnice v rozvádzači).

• Čo to znamená pre vás? Bezpečnosť. Prúd pre vašu firmu neprechádza "cez" zariadenie. Ak by kompenzátor z akéhokoľvek dôvodu vypol alebo potreboval servis, vaša výroba beží ďalej bez prerušenia, iba dočasne nebude kompenzovaná.

3. Prečo musím mať prúdové transformátory (CT)?

Samotný kompenzátor je "mozog a svaly" systému, ale bez prúdových transformátorov (CT) je slepý.

• Rola transformátorov: Sú to senzory ("oči"), ktoré sa nacvaknú na hlavné prívodné káble objektu (alebo meraného úseku). Merajú aktuálny odber prúdu a jeho fázový posun. Túto informáciu posielajú do kompenzátora.

• Prečo sú potrebné: Kompenzátor musí vedieť, koľko jaloviny vaše stroje alebo budova generujú, aby vedel, koľko jej má vykompenzovať. Bez pripojených CT transformátorov zariadenie nebude fungovať.

💡 Tip pre jednoduchú inštaláciu: Odporúčame používať meracie transformátory s deleným jadrom (Split-Core), ktoré nájdete v našom príslušenstve. Ich obrovskou výhodou je, že ich možno nainštalovať na existujúce káble bez nutnosti ich odpojenia. Elektrikár ich jednoducho "nacvakne" okolo žily, čo šetrí čas a často eliminuje nutnosť celozávodnej odstávky elektriny pri inštalácii.


Koľko peňazí vám VCX SVG reálne ušetrí?


Najjednoduchšiu odpoveď nájdete priamo na vašej faktúre za elektrinu. Pozrite sa na riadky označené ako "Príplatok za nedodržanie účinníka", "Jalová dodávka" alebo "Nedodržanie tg fi". To sú peniaze, ktoré platíte distribútorovi "za nič" – iba ako pokutu za to, že vaše spotrebiče zaťažujú sieť.

• Okamžitá stopka pokutám: V momente spustenia kompenzátora tieto položky z faktúry zmiznú. U stredných a väčších firiem sa tieto sankcie často pohybujú v rádoch tisícov až desaťtisícov korún mesačne.

• Návratnosť investície (ROI): Vďaka eliminácii týchto pokút sa nákupná cena aktívneho kompenzátora VCX SVG typicky vráti za 6 až 18 mesiacov. Po uplynutí tejto doby už zariadenie generuje čistý zisk tým, že tieto poplatky neplatíte.

• Skryté úspory na "stratách teplom": Jalový prúd, ktorý zbytočne kmitá medzi sieťou a vašimi strojmi, zahrieva káble a transformátory. To sú fyzikálne straty (Jouleovo teplo), ktoré platíte v rámci bežnej spotreby kWh. Nasadením SVG kompenzátora znížite prúdové zaťaženie vodičov, čím znížite technické straty energie o 3–5 %.

• Ochrana drahých technológií: Aktívna filtrácia navyše chráni citlivú elektroniku (riadiace dosky CNC strojov, zdroje serverov, LED drivery) pred zničením harmonickým rušením. Úspora za jeden neodpálený riadiaci systém stroja môže sama o sebe zaplatiť celé zariadenie.


Úspora v číslach: Čo to znamená pre váš rozpočet?


Z pohľadu celkových nákladov sa úspora skladá z dvoch častí. Tou hlavnou je úplná eliminácia pokút.

• 100 % odstránenie sankčných poplatkov: Ak teraz platíte pokuty za nedodržanie účinníka, kompenzátor túto položku na faktúre zrazí na nulu.

• 15 až 30 % úspora z celkovej faktúry: U priemyselných prevádzok a komerčných budov, kde je problém s jalovinou zanedbaný, tvoria tieto pokuty často až tretinu celkovej fakturovanej sumy. Inštaláciou zariadenia tak okamžite znížite svoje mesačné výdavky za energie o desiatky percent.

• 2 až 5 % úspora na technických stratách: Tým, že odľahčíte káble a transformátory od zbytočného jalového prúdu, znížite fyzikálne straty vedením (zahrievanie káblov). O tieto percentá klesne vaša bežná spotreba činnej energie (kWh), ktorú musíte zaplatiť.

Sčítané a podčiarknuté: Pre väčšinu našich firemných zákazníkov znamená inštalácia VCX SVG okamžité zníženie mesačných nákladov na elektrinu o cca 20 %.



Kde sa berie „jalová energia“ a kto ju vlastne vyrába?




Aby sme pochopili, prečo za ňu platíte, musíme si povedať, že jalová energia nie je „zlá“. Väčšina zariadení ju nevyhnutne potrebuje na svoj chod. Problém je v tom, že táto energia nevykonáva žiadnu prácu (netočí hriadeľom, nesvieti, nekúri), ale iba „upcháva“ drôty.

Na predstavu sa používa analógia s pivom:

• Pivo (tekutina): To je činná energia (kW). To vypijete, to chcete, to hasí smäd (točí motorom).

• Pena: To je jalová energia (kVAr). V pohári zaberá miesto, ale nenapijete sa jej.

• Pohár: To je kapacita vašej siete (káblov, ističov, trafostanice).

Ak máte príliš veľa „peny“ (jaloviny), musíte si objednať (a zaplatiť) väčší pohár, aby ste dostali svoje pivo. Kompenzátor funguje tak, že tú penu odfúkne, aby ste platili len za čistú tekutinu.

Dvaja hlavní vinníci (Zdroje jaloviny):

1. Indukčná záťaž (Klasika): Vzniká všade, kde je cievka alebo magnetické pole.

   • Kto ju vyrába: Elektromotory, ventilátory, čerpadlá, kompresory, staré žiarivky s tlmivkou, transformátory, zváračky.

   • Typický zákazník: Výrobné firmy, dielne, píly, poľnohospodári.

2. Kapacitná záťaž (Moderná hrozba): Vzniká tam, kde sú kondenzátory a spínané zdroje.

   • Kto ju vyrába: LED osvetlenie (hlavne veľké haly), servery, počítače, monitory, dlhé káblové vedenie (podzemné káble), UPS záložné zdroje.

   • Typický zákazník: Kancelárske budovy, logistické centrá, obchodné domy, moderné haly.


Kde konkrétne zákazníci kompenzátor využijú?


Tu sú 4 najčastejšie scenáre z praxe, kde inštalácia SVG dáva najväčší zmysel:

1. Výrobná hala a dielňa (Priemysel)

• Situácia: Máte veľa motorov (sústruhy, frézy, dopravníky). Keď sa stroje rozbiehajú alebo bežia naprázdno, odoberajú obrovské množstvo indukčnej jaloviny.

• Riešenie: SVG kompenzátor okamžite vykrýva tieto špičky, čím eliminuje pokuty a navyše uľahčí vášmu hlavnému ističu (nebude "vyhadzovať" pri štarte ťažkého stroja).

2. Kancelárske budovy a obchodné centrá (Komerčné)

• Situácia: Budova je plná počítačov, klimatizácií a hlavne LED osvetlenia. LED svetlá sú zradné – odoberajú energiu vo veľmi krátkych pulzoch (kapacitný charakter) a generujú rušenie. Staré kompenzátory si s tým neporadia.

• Riešenie: SVG je tu nutnosťou, pretože vie kompenzovať aj kapacitnú záťaž (čo staré "boxy" nevedia) a čistí sieť od rušenia z počítačov.

3. Fotovoltaické elektrárne a nabíjačky EV

• Situácia: Inštalovali ste FVE alebo rýchlonabíjačky pre elektroautá? Striedače FVE a nabíjačky často rozhadzujú účinník siete a napätie kolíše. Distribútor vám za to môže naúčtovať penále.

• Riešenie: SVG aktívne stabilizuje napätie v sieti a zaisťuje, že aj pri premenlivom slnečnom svite alebo nabíjaní aut bude vaša sieť spĺňať parametre distribútora.

4. Bytové domy s výťahom

• Situácia: Frekvenčné meniče moderných výťahov a centrálne LED osvetlenie chodieb môžu spôsobiť, že dom platí pokuty za nedodržanie účinníka, ani o tom nevie (rozpočíta sa to do služieb).

• Riešenie: Malý kompaktný kompenzátor v pivnici tento problém natrvalo vyrieši a zníži fond opráv/náklady na energie.



Príbeh a Zážitosť: Pokoj v srdci vašej firmy


Predstavte si energetiku vašej firmy ako tepnový systém. Staré kompenzátory sú ako zastaraný kardiostimulátor – fungujú, ale občas vynechajú a sú hlučné. VCX SVG 50kVAr je moderný, digitálny implantát, ktorý o sebe nedáva vedieť, ale udržiava srdce firmy v perfektnej kondícii.

Po inštalácii do technickej miestnosti nastane ticho. Žiadne cvakanie stykačov, žiadne bzučanie preťažených tlmiviek. Iba tichý šum ventilátorov signalizuje, že vaša investícia práve zarába peniaze tým, že chráni citlivú elektroniku a eliminuje zbytočné poplatky dodávateľovi energie.


Výkon a Efektivita: Presnosť digitálneho veku


Mozgom zariadenia je pokročilý DSP procesor, ktorý vykonáva tisíce výpočtov za sekundu. Vďaka tomu kompenzátor nepracuje "od oka", ale s chirurgickou presnosťou. Udržuje účinník (Power Factor) stabilne na hodnote 0,99 až 1,00, a to aj v situáciách, keď sa záťaž skokovo mení.

Zásadnou výhodou je schopnosť kompenzovať aj kapacitný jalový výkon. To je kritické pre moderné administratívne budovy a haly plné LED osvetlenia a spínaných zdrojov, kde klasické kondenzátorové kompenzácie zlyhávajú a môžu situáciu dokonca zhoršiť.


Inovácie v praxi: Od ťažkého priemyslu po dátové centrá


Model 50kVAr je navrhnutý pre náročné scenáre, kde je stabilita napájania nevyhnutnosťou.

• Priemyselná výroba: Zvláda rázové odbery vstrekovacích lisov, CNC obrábacích centier a zváracích robotov.

• Logistické centrá: Kompenzuje systémy dopravníkových pásov a nabíjacie stanice pre flotily elektrických vozíkov.

• Veľké hotely a office parky: Rieši mix záťaže od stoviek klimatizačných jednotiek, výťahov a serverovní.


Pre koho je produkt určený


Tento výkonnejší model je jasnou voľbou pre technických riaditeľov tovární, správcov veľkých komerčných nehnuteľností a energetikov v poľnohospodárskych družstvách. Je určený pre prevádzky, kde:

• Hlavný istič dosahuje vyššie hodnoty a spotreba energie je značná.

• Existuje mix starších motorových zariadení a modernej elektroniky.

• Dochádza k častým poruchám riadiacich jednotiek strojov vplyvom rušenia v sieti.

• Je vyžadovaná rýchla návratnos
