Prepätová ochrana VCX L1-1-B+C AC trieda T1T2 (B+C) 1P 8kA Professional

Prepäťová ochrana VCX L1-1-B+C AC trieda T1+T2 (B+C) 1P 8kA Professional

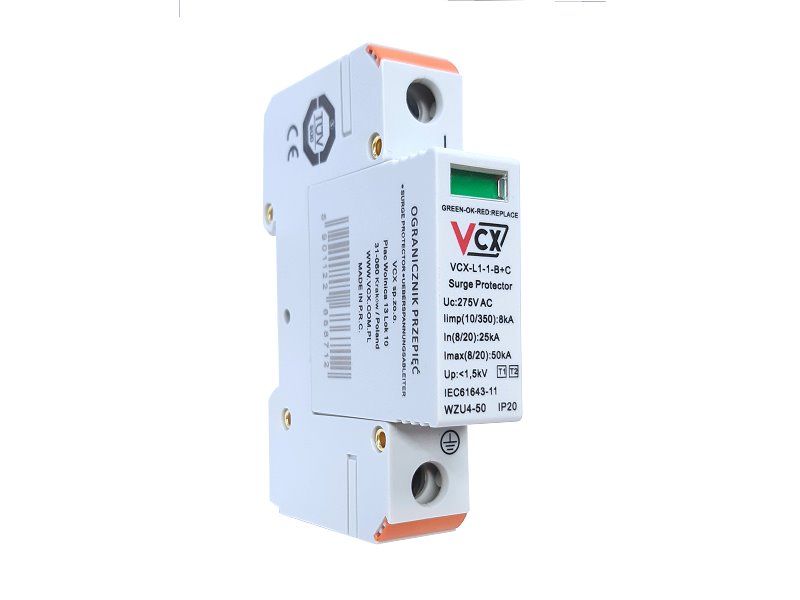

Modulárna prepäťová ochrana VCX-L1-1-B+C 8 kA triedy T1+T2 je určená na ochranu napájacích inštalácií NN proti indukovaným a spínacím prepätiam.

Môže byť inštalovaná v sieťach typu TN-S, TN-C a IT. Mala by byť montovaná ako druhá úroveň ochrany v podlahových rozvádzačoch, podružných rozvádzačoch.

Hlavné vlastnosti

•  Zabezpečuje úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných.
•  Poskytuje úplnú ochranu elektrickej inštalácie a z nej napájaných elektrických zariadení pred účinkami časti bleskového prúdu a iných druhov prepätia.
•  Znižuje prepätie a zvádza na zem prepätie pochádzajúce z oboch typov prepätia - priameho i nepriameho. Súčasne poskytuje dvojstupňovú úroveň ochrany.
•  Nevyžaduje použitie tzv. oddeľovacích tlmiviek.
•  Poskytuje účinnú ochranu počítačov, domácich spotrebičov apod.
•  Vybavená vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).

TECHNICKÉ PARAMETRE


• Trieda ochrany: T1+T2

  • Táto ochrana kombinuje funkcie typu 1 a typu 2, čo znamená, že je určená ako na ochranu proti priamym úderom blesku (T1), tak proti prepätiam spôsobeným spínacími operáciami v elektrickej sieti (T2).

• Ochranný prvok: varistor

  • Varistor je polovodičová súčiastka, ktorá mení svoj odpor v závislosti na napätí. Keď napätie prekročí určitú hodnotu, odpor varistoru prudko klesne, čo umožní prepäťové špičky odviesť do zeme. Varistory sú bežne používané pre rýchlu reakciu na prepätie.

• Pripojenie max: 35 mm²

  • Tento zvod podporuje pripojenie vodičov o priereze až 35 mm², čo je bežné pre väčšie rozvody v komerčných alebo priemyselných aplikáciách.

• Maximálne prevádzkové napätie: Uc 275V AC

  • Maximálne trvalé prevádzkové napätie je 275V AC, čo zodpovedá štandardnému napätiu v nízkonapäťových sieťach, ako sú domácnosti alebo komerčné budovy.

• Skúšobný prúd In (8/20): 25 kA

  • Tento parameter definuje skúšobný prúd, ktorý zvod prepätia zvládne pri vlne 8/20 µs. Tu je hodnota 25 kA, čo znamená, že zvod je schopný zvládnuť silné prechodové prúdy, ktoré vznikajú napríklad pri spínaní v sieti.

• Maximálny prúd Imax (8/20): 50 kA

  • Maximálny prúd, ktorý zvod dokáže absorbovať pri štandardizovanej vlne 8/20 µs, je 50 kA. Tento údaj ukazuje, že zvod zvládne vysoké prúdové špičky bez poškodenia.

• Impulzný prúd Iimp (10/350): 8 kA

  • Tento parameter udáva schopnosť zvodu zvládnuť impulzný prúd o tvare 10/350 µs, čo simuluje bleskový výboj. Hodnota 8 kA je nižšia ako u zvodov, ktoré sa primárne zameriavajú na priame údery blesku, ale stále poskytuje dostatočnú ochranu proti nepriamym úderom blesku alebo indukovanému prepätiu.

• Napäťová ochranná úroveň: <1,5 kV

  • Napäťová ochranná úroveň udáva maximálne zvyškové napätie, ktoré môže byť prepúšťané do chránených zariadení počas prepätia. Hodnota pod 1,5 kV poskytuje dostatočnú ochranu citlivým elektrickým a elektronickým zariadeniam.

• Teplota skladovania: -30°C až +70°C

  • Zvod môže byť bezpečne skladovaný pri teplotách od -30°C do +70°C, čo zaisťuje jeho odolnosť aj v extrémnych podmienkach pri skladovaní.

• Prevádzková okolitá teplota: -30°C až +50°C

  • Prevádzkový rozsah teplôt znamená, že zvod môže pracovať v prostredí s teplotami medzi -30°C a +50°C. Toto teplotné rozpätie umožňuje použitie zvodu v širokej škále klimatických podmienok.

• Ochrana krytia: IP20

  • Ochrana krytia IP20 zaisťuje, že zvod je chránený pred nebezpečnými dotykmi prstami alebo podobnými predmetmi, ale nie je chránený proti vniknutiu vody. Zvod je vhodný pre inštalácie v interiéri alebo v chránených priestoroch.

Inštalácia ochrany

Prepäťové ochrany by mali byť inštalované v miestach vstupu elektrických inštalácií do budovy. Zaisťujú úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných pred časťou bleskového prúdu a ďalšími druhmi prepätia. Znižujú prepätie a zvádzajú na zem prepäťové prúdy z oboch typov prepätia - priamych i nepriamych.

Súčasne poskytujú dvojstupňovú úroveň ochrany. Použitie modulárnych prepäťových ochrán VCX-L1-1-B+C 8kA triedy T1+T2 nevyžaduje použitie oddeľovacích tlmiviek. Poskytujú účinnú ochranu počítačov, spotrebnej elektroniky/spotrebičov atď. Sú vybavené vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).

Ako prekonať indukované a spínacie prepätie?

Dopady indukovaných a spínacích prepätí na domácu alebo podnikovú elektrickú sieť sú obvykle žalostné. Prepätie, t. j. náhle zvýšenie napätia nad menovitú hodnotu (bezpečnú pre elektrické zariadenia, ako sú počítače alebo televízory), sú veľmi nebezpečné a predznamenávajú značné náklady na opravy a výmeny.

Naše VCX modulárne prepäťové ochrany triedy T1+T2 (B+C), 8 kA sú vynikajúcim spôsobom, ako chrániť inštalácie napájania nn pred účinkami takých udalostí. Zvody prepätia triedy T1+T2 (B+C), 8kA by mali byť inštalované v miestach, kde elektrická inštalácia vstupuje do budovy.

Zaisťujú ochranu inštalácie a elektrických zariadení z nej napájaných pred časťou bleskového prúdu a ďalšími typmi prepätia. Každá z našich prepäťových ochrán triedy T1+T2 (B+C), 8kA je certifikovaná a jej parametre prekračujú deklarované vďaka použitiu patentovaného varistorového prvku! Zvody prepätia triedy T1+T2 (B+C), 8kA nevyžadujú dodatočnú tepelnú ochranu!

Vyhovuje všetkým normám

Modulárne prepäťové ochrany VCX-L1-1-B+C triedy T1+T2 8kA spĺňajú príslušné požiadavky harmonizačných právnych predpisov EÚ:

LVD 2014/35/EÚ - smernica Európskeho parlamentu a Rady z 26. februára 2014 o harmonizácii právnych predpisov členských štátov týkajúcich sa dodávania elektrických zariadení určených na používanie v určitých medziach napätia na trh. Odkazy na príslušné použité harmonizované normy alebo na iné technické špecifikácie, vo vzťahu ku ktorým je vyhlásená zhoda:

EN 61643-11

Modulárne prepäťové ochrany VCX-L1-1-B+C 8kA triedy T1 T2 sú v súlade so smernicou ROHS 2015/863/EÚ.

Boli tiež úspešne testované Úradom pre skúšanie kvality Zväzu poľských elektrikárov.
Jakości Stowarzyszenia Elektryków Polskich (BBJ SEP).

Prepäťové ochrany - základné informácie

Prepäťové ochrany, známe tiež ako zvody prepätia, sú dôležitým prvkom elektrických inštalácií, ktoré chránia zariadenia pred škodlivými účinkami prepätia. Prepätie môže byť spôsobené rôznymi faktormi, ako sú údery blesku, spínacie operácie v elektrickej sieti alebo prechodné zmeny napätia. Tieto prechodné javy môžu viesť k poškodeniu citlivej elektroniky a ďalších elektrických spotrebičov, čo zdôrazňuje dôležitosť použitia kvalitnej prepäťovej ochrany.

Základné informácie o striedavom prúde (AC)

Striedavý prúd (AC) je typ elektrického prúdu, kde dochádza k pravidelným zmenám smeru toku prúdu. V bežných rozvodoch elektriny dochádza k striedaniu medzi kladnou a zápornou polaritou s frekvenciou 50 Hz (v Európe), čo znamená, že sa smer prúdu zmení 50-krát za sekundu. Tento typ prúdu je využívaný v domácnostiach aj v priemyselných aplikáciách, pretože je ľahko prenosný na veľké vzdialenosti.

Prepäťová ochrana

Zvod prepätia, niekedy označovaný tiež ako bleskoistka, je zariadenie navrhnuté na ochranu elektrických systémov a zariadení pripojených k sieti pred náhlymi nárastmi napätia. Prepäťová ochrana funguje tak, že keď napätie prekročí bezpečnú úroveň, zvod prepätia aktívne odvádza nadbytočnú energiu do zeme, čím zabraňuje tomu, aby vysoké napätie dosiahlo chránené zariadenia.

Funkcia zvodu prepätia

Hlavnou funkciou zvodu prepätia je obmedziť veľkosť prechodných prepätí na úroveň, ktorá neohrozí inštaláciu ani pripojené zariadenia. Tým sa zamedzí poškodeniu elektrických obvodov a zariadení, ako sú počítače, televízory, chladničky a ďalšie domáce alebo priemyselné spotrebiče.

Prepäťová ochrana je nevyhnutná pre zaistenie bezpečnej a spoľahlivej prevádzky elektrických systémov, či už v domácnosti alebo v priemyselných aplikáciách. Správny výber a inštalácia prepäťovej ochrany významne znižuje riziko poškodenia zariadení a prispieva k dlhšej životnosti elektrických inštalácií.


Typy prepäťových ochrán


Existuje niekoľko typov prepäťových ochrán, ktoré sú určené pre rôzne aplikácie:

1. Zvody prepätia typu 1 (trieda B) – Tieto zvody sú navrhnuté na ochranu pred priamymi údermi blesku a vysokými prepätiami v elektrickej sieti. Sú umiestnené na vstupe do budovy a chránia celú inštaláciu.
2. Zvody prepätia typu 2 (trieda C) – Tieto zvody sa používajú na ochranu pred prepätiami spôsobenými spínacími operáciami alebo nepriamymi údermi blesku. Často sa inštalujú do rozvádzačov vnútri budov.
3. Zvody prepätia typu 3 (trieda D)– Tieto zvody poskytujú ochranu jednotlivým spotrebičom alebo zariadeniu. Často sa inštalujú blízko citlivých zariadení, napríklad vo forme zásuvkových zvodov.

Ako vzniká prepätie v elektrickej inštalácii?

Prepätie v elektrickej inštalácii môže vzniknúť z rôznych zdrojov, pričom niektoré sú spojené s atmosférickými javmi, zatiaľ čo iné majú technický pôvod v prevádzke zariadení. Tu sú hlavné spôsoby vzniku prepätia:

1. Úder blesku

• Priamy úder blesku do budovy alebo jej napájacieho vedenia: Tento prípad spôsobí veľmi vysoké prepätie, ktoré sa šíri elektrickou inštaláciou. Úder blesku môže priamo zasiahnuť štruktúru budovy alebo napájacie vedenie, čo vytvorí enormnú napäťovú špičku. Ak nie je inštalovaná prepäťová ochrana, táto energia môže zničiť pripojené zariadenia a poškodiť elektrické rozvody.
• Výboj do systému ochrany pred bleskom (hromozvodu): Aj keď je budova chránená hromozvodom, môže sa časť bleskového prúdu indukovať do elektrickej inštalácie, čo vyvolá prepätie.
• Výboj do vonkajších zariadení: Externé zariadenia, ako sú klimatizačné jednotky, ovládanie brány, alebo vonkajšie osvetlenie, sú rovnako náchylné na zásahy bleskom. Tieto výboje môžu spôsobiť šírenie prepätia do celej elektrickej siete objektu.
• Výboj blesku do susedných objektov: Prepätie sa môže šíriť aj od vzdialenejšieho objektu, ak blesk zasiahne objekt alebo vonkajšiu inštaláciu do vzdialenosti až 2 km. Napäťová vlna sa môže indukovať cez napájacie vedenie do ďalších budov v okolí.

2. Komutačné (spínacie) prepätie

• Spínacie operácie v priemyselných zariadeniach: Prepätie môže vzniknúť aj v dôsledku rýchleho zapínania a vypínania veľkých elektrických strojov a zariadení, ako sú motory, transformátory alebo indukčné zariadenia. Pri spínaní týchto zariadení sa v obvodoch vytvárajú prechodné napäťové špičky, ktoré môžu vyvolať prepätie v elektrickej sieti.
• Prevádzka klimatizácií a iných veľkých spotrebičov: Zapínanie a vypínanie spotrebičov, ako sú klimatizácie, výťahy alebo elektrické brány, môže viesť k prechodným prúdovým rázom, ktoré vyvolávajú prepätie v sieti.

3. Indukované prepätie

• Prepätie môže byť tiež indukované elektromagnetickými poľami, ktoré vznikajú pri blízkych výbojoch blesku, aj keď nezasiahnu priamo objekt. Vysoké elektromagnetické pole spôsobené bleskom môže vyvolať napäťové špičky v kábloch a vodičoch elektrickej inštalácie.

4. Poruchy v sieti

• Niekedy môže byť prepätie spôsobené aj problémami v rozvodnej sieti, napríklad pri výpadkoch prúdu, chybnom uzemnení, alebo pri zapínaní veľkých transformátorov a generátorov.

Dôsledky prepätia

Ak nie je inštalovaná účinná prepäťová ochrana, môže prepätie spôsobiť vážne poškodenie elektrických spotrebičov, skraty v elektrických rozvodoch, a dokonca aj požiare. Citlivé elektronické prístroje, ako sú počítače, televízie a ďalšia elektronika, sú zvlášť náchylné na poškodenie.

Prevencia a ochrana pred prepätím, vrátane inštalácie vhodných prepäťových ochrán, je preto kľúčová pre zaistenie bezpečnosti a spoľahlivosti elektrických inštalácií v domácnostiach aj priemysle.

Zvody prepätia striedavého prúdu (AC)

Zvody prepätia majú skutočne kľúčovú úlohu v ochrane elektrických systémov a zariadení pred neželanými vplyvmi prepätia. Ako ste spomenuli, ich hlavnou funkciou je obmedziť následné prúdy a skrátiť trvanie prepätia, čo chráni citlivé komponenty a izoláciu v sieti. Prepätie môže byť spôsobené nielen úderom blesku, ale aj spínacími operáciami v elektrickej sieti, napríklad pri zapínaní alebo vypínaní nezaťaženého vedenia.

Zvody typu 1 (trieda B) sú konštruované tak, aby ochránili elektrické inštalácie a zariadenia pred priamym úderom blesku, ktorý by mohol zasiahnuť napájacie vedenie alebo systémy ochrany pred bleskom. Sú inštalované na vstupe elektrickej siete a fungujú ako prvá línia obrany pred veľkými prepätiami spôsobenými atmosférickými vplyvmi.

Zvody typu "1+2" (trieda B+C) sú kombinované zvody, ktoré majú širší ochranný rozsah. Okrem ochrany pred atmosférickými vplyvmi vrátane úderu blesku, zaisťujú aj ochranu proti prepätiam spôsobeným spínaním v sieti. To z nich robí ideálnu voľbu pre komplexnú ochranu elektrických inštalácií, pretože sú schopné reagovať na rôzne druhy prepätia, ako od bleskov, tak od spínacích operácií.

Tieto zvody sú dôležité najmä v priemyselných a obytných budovách, kde ochrana elektrickej siete nielenže chráni citlivé zariadenia, ale tiež zvyšuje celkovú spoľahlivosť systému a minimalizuje riziko nákladných opráv alebo výpadkov spôsobených poškodením prepätím.

Zvody typu 3 (trieda D) sú navrhnuté na ochranu jednotlivých zariadení alebo malých spotrebičov pred nízkymi prepäťovými špičkami, ktoré sa môžu dostať cez primárne a sekundárne prepäťové ochrany (t. j. typu 1 a typu 2). Zvody typu 3 sa obvykle inštalujú v blízkosti koncových zariadení a chránia pred prepätím spôsobeným spínacími operáciami, indukovanými prepätiami alebo zvyškami atmosférického prepätia, ktoré sa môžu dostať až k jednotlivým spotrebičom.

Výber zvodu prepätia (prepäťovej ochrany)

Pri výbere zvodu prepätia (prepäťovej ochrany) je kľúčové zohľadniť niekoľko technických faktorov a štandardov, ktoré zaistia efektívnu ochranu vašej
