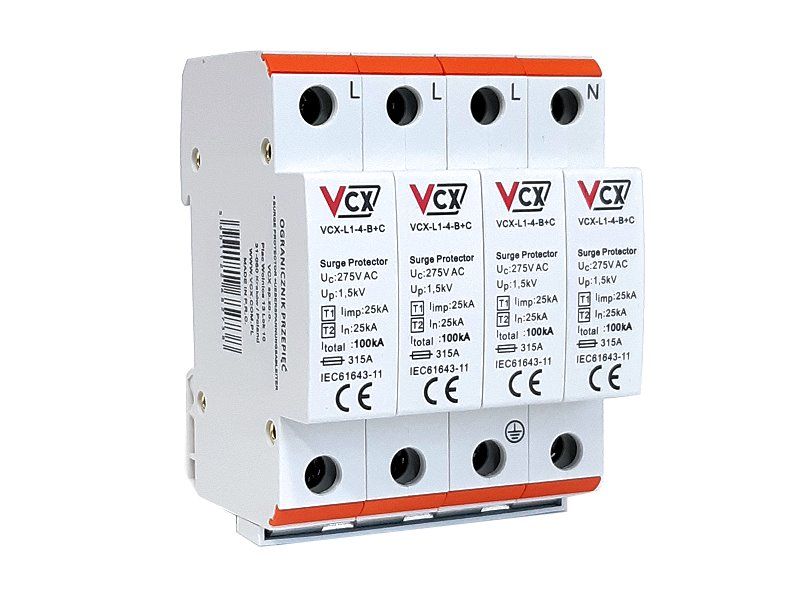

Špičková modulárna prepäťová ochrana VCX-L1-4-B+C 25 kA triedy T1+T2 určená na ochranu napájacích inštalácií NN proti indukovaným a spínacím prepätiam.

Použitie patentovaného iskriska v konštrukcii zvodiča prepätia triedy T1+T2 (B+C) dokonale chráni zariadenia zapojené do siete pred účinkami ničivého bleskového prúdu. Zabezpečuje úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných proti časti bleskového prúdu a ďalším druhom prepätia.

Môže byť inštalovaná v sieťach typu TN-S, TN-C, IT a TT. Mala by byť montovaná ako prvý aj druhý stupeň ochrany v podlahových rozvádzačoch, rozvodniciach. Prepäťové ochrany by mali byť inštalované v miestach vstupu elektrických inštalácií do budovy.


Hlavné vlastnosti

•  Zabezpečuje úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných.
•  Poskytuje úplnú ochranu elektrickej inštalácie a z nej napájaných elektrických zariadení pred účinkami časti bleskového prúdu a iných druhov prepätia.
•  Znižuje prepätie a zvádza na zem prepätia pochádzajúce z oboch typov prepätia - priameho aj nepriameho. Súčasne poskytuje dvojstupňovú úroveň ochrany.
•  Nevyžaduje použitie tzv. oddeľovacích tlmiviek.
•  Poskytuje účinnú ochranu počítačov, domácich spotrebičov apod.
•  Vybavená vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).

TECHNICKÉ PARAMETRE


• Trieda ochrany: T1+T2

  • Kombinácia ochrany proti priamym úderom blesku (T1) a spínacím prepätiam (T2). Tento zvodič poskytuje ochranu pre elektrické inštalácie pred vysokými prúdovými rázmi a prepätiami spôsobenými bleskom aj spínaním v sieti.

• Ochranný prvok: iskrisko

  • Iskrisko je kľúčový ochranný prvok, ktorý zvládne vysoké prúdové rázy. Funguje tak, že pri dosiahnutí určitého napätia dôjde k zapáleniu iskry, ktorá odvedie nadbytočnú energiu do zeme, čím chráni elektrické inštalácie.

• Pripojenie max: 35 mm²

  • Zvodič umožňuje pripojenie vodičov o priereze až 35 mm², čo je štandardné pre silnoprúdové rozvody v priemyselných aj komerčných aplikáciách.

• Maximálne prevádzkové trvalé napätie Uc: 275V AC

  • Zvodič je navrhnutý na trvalú prevádzku pri napätí 275V AC, čo je štandardné napätie v nízkonapäťových distribučných sieťach.

• Menovitý impulzný zvodový prúd In (8/20 µs): 25 kA

  • Menovitý zvodový prúd určuje schopnosť zvodiča zvládnuť prepäťové vlny. V tomto prípade zvodič zvládne impulzy o prúde 25 kA pri priebehu 8/20 µs, čo je typická rázová vlna vznikajúca pri spínacích operáciách.

• Maximálny rázový zvodový prúd Imax (8/20 µs) [L1+L2+L3+N-PE]: 50 kA

  • Maximálny zvodový prúd pre vlnu 8/20 µs znamená, že zvodič je schopný zvládnuť prúdové rázy až 50 kA medzi fázami (L1, L2, L3) a nulou (N) k zemi (PE), bez toho aby došlo k poškodeniu.

• Bleskový prúd Iimp (10/350 µs) [L, N-PE]: 25 kA

  • Tento parameter špecifikuje bleskový prúd, ktorý zvodič dokáže zvládnuť pre vlnu 10/350 µs (priamy úder blesku). Prúd 25 kA medzi fázami a nulou k zemi (L, N-PE) je dostatočne vysoký na ochranu proti priamym bleskovým výbojom.

• Celkový impulzný prúd (10/350 µs) [L1+L2+L3+N-PE] (Itotal): 50 kA

  • Celková hodnota bleskového impulzného prúdu je 50 kA, čo znamená, že zvodič môže absorbovať tento prúd rozložený medzi všetky vodiče (L1, L2, L3 a N) voči zemi (PE).

• Napäťová ochranná úroveň: <1.5 kV

  • Zvodič má napäťovú ochrannú úroveň menšiu než 1,5 kV, čo znamená, že pri prepätí nepustí do chránenej inštalácie napätie vyššie ako táto hodnota, čo je bezpečné pre pripojené spotrebiče a zariadenia.

• Teplota skladovania: -30°C až +70°C

  • Zvodič môže byť skladovaný v teplotnom rozsahu od -30°C do +70°C, čo zabezpečuje jeho bezpečné skladovanie aj v náročných klimatických podmienkach.

• Prevádzková okolitá teplota: -30°C až +50°C

  • Prevádzková teplota určuje, že zvodič bude správne fungovať v prostredí s teplotami medzi -30°C a +50°C, čo pokrýva väčšinu podmienok v bežnej prevádzke.

• Ochrana krytia: IP20

  • Ochrana krytia IP20 znamená, že zvodič je chránený proti pevným predmetom väčším ako 12,5 mm, ale nie je chránený proti vniknutiu vody. Je teda vhodný pre inštalácie v interiéroch alebo v chránených priestoroch.

Inštalácia ochrany

Prepäťová ochrana by mala byť inštalovaná v miestach vstupu elektrických inštalácií do budovy. Zabezpečuje úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných pred časťou bleskového prúdu a ďalšími druhmi prepätia.

Znižuje prepätie a zvádza prepäťové prúdy z oboch typov prepätia - priameho aj nepriameho - na zem. Súčasne poskytuje dvojstupňovú úroveň ochrany.

Použitie modulárnych prepäťových ochrán VCX-B+C triedy T1T2 nevyžaduje použitie oddeľovacích tlmiviek. Poskytujú účinnú ochranu počítačov, domácich spotrebičov atď. Sú vybavené vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).

Ako prekonať indukované a spínacie prepätia?

Dopady indukovaných a spínacích prepätí na domácu alebo podnikovú elektrickú sieť sú zvyčajne žalostné. Prepätie, t.j. náhle zvýšenie napätia nad menovitú hodnotu (bezpečnú pre elektrické zariadenia, ako sú počítače alebo televízory), sú veľmi nebezpečné a predznamenávajú značné náklady na opravy a výmeny.

Modulárna prepäťová ochrana triedy T1T2 (B+C), 12.5 kA je jednou z najlepších volieb pre ochranu napájacích zariadení pred účinkami indukovaných a spínacích prepätí. Vďaka svojim parametrom ju možno použiť ako prvú aj druhú úroveň ochrany v podružných rozvádzačoch a podlahových rozvodniciach. Miestom inštalácie zariadenia by malo byť miesto vstupu elektrickej siete do budovy.

Prepäťová ochrana triedy T1T2 (B+C), 12.5 kA znižuje prepätie a zvádza na zem prepäťové prúdy pochádzajúce z oboch typov prepätia - priameho aj nepriameho.

Použitie patentovaného iskriska v konštrukcii zvodiča prepätia triedy T1T2 (B+C), 12.5 kA dokonale chráni zariadenia zapojené do siete pred účinkami ničivého bleskového prúdu.

Toto zariadenie má vysokú odolnosť proti prepäťovému prúdu Iimp(10/350) 12.5 kA, ktoré má integrovanú tepelnú ochranu a nevyžaduje ďalšiu ochranu.

Prepäťové ochrany - základné informácie

Prepäťové ochrany, známe tiež ako zvodiče prepätia, sú dôležitým prvkom elektrických inštalácií, ktoré chránia zariadenia pred škodlivými účinkami prepätia. Prepätie môže byť spôsobené rôznymi faktormi, ako sú údery blesku, spínacie operácie v elektrickej sieti alebo prechodné zmeny napätia. Tieto prechodné javy môžu viesť k poškodeniu citlivej elektroniky a ďalších elektrických spotrebičov, čo zdôrazňuje dôležitosť použitia kvalitnej prepäťovej ochrany.

Základné informácie o striedavom prúde (AC)

Striedavý prúd (AC) je typ elektrického prúdu, kde dochádza k pravidelným zmenám smeru toku prúdu. V bežných rozvodoch elektriny dochádza k striedaniu medzi kladnou a zápornou polaritou s frekvenciou 50 Hz (v Európe), čo znamená, že sa smer prúdu zmení 50-krát za sekundu. Tento typ prúdu je využívaný v domácnostiach aj v priemyselných aplikáciách, pretože je ľahko prenosný na veľké vzdialenosti.

Prepäťová ochrana

Zvodič prepätia, niekedy označovaný tiež ako bleskoistka, je zariadenie navrhnuté na ochranu elektrických systémov a zariadení pripojených k sieti pred náhlymi nárastmi napätia. Prepäťová ochrana funguje tak, že keď napätie prekročí bezpečnú úroveň, zvodič prepätia aktívne odvádza nadbytočnú energiu do zeme, čím zabraňuje tomu, aby vysoké napätie dosiahlo chránené zariadenia.

Funkcia zvodiča prepätia

Hlavnou funkciou zvodiča prepätia je obmedziť veľkosť prechodných prepätí na úroveň, ktorá neohrozí inštaláciu ani pripojené zariadenia. Tým sa zamedzí poškodeniu elektrických obvodov a zariadení, ako sú počítače, televízory, chladničky a ďalšie domáce alebo priemyselné spotrebiče.

Prepäťová ochrana je nevyhnutná na zabezpečenie bezpečnej a spoľahlivej prevádzky elektrických systémov, či už v domácnosti alebo v priemyselných aplikáciách. Správny výber a inštalácia prepäťovej ochrany významne znižuje riziko poškodenia zariadení a prispieva k dlhšej životnosti elektrických inštalácií.


Typy prepäťových ochrán


Existuje niekoľko typov prepäťových ochrán, ktoré sú určené pre rôzne aplikácie:

1. Zvodiče prepätia typu 1 (trieda B) – Tieto zvodiče sú navrhnuté na ochranu pred priamymi údermi blesku a vysokými prepätiami v elektrickej sieti. Sú umiestnené na vstupe do budovy a chránia celú inštaláciu.
2. Zvodiče prepätia typu 2 (trieda C) – Tieto zvodiče sa používajú na ochranu pred prepätiami spôsobenými spínacími operáciami alebo nepriamymi údermi blesku. Často sa inštalujú do rozvádzačov vo vnútri budov.
3. Zvodiče prepätia typu 3 (trieda D)– Tieto zvodiče poskytujú ochranu jednotlivým spotrebičom alebo zariadeniu. Často sa inštalujú blízko citlivých zariadení, napríklad vo forme zásuvkových zvodičov.

Ako vzniká prepätie v elektrickej inštalácii?

Prepätie v elektrickej inštalácii môže vzniknúť z rôznych zdrojov, pričom niektoré sú spojené s atmosférickými javmi, zatiaľ čo iné majú technický pôvod v prevádzke zariadení. Tu sú hlavné spôsoby vzniku prepätia:

1. Úder blesku

• Priamy úder blesku do budovy alebo jej napájacieho vedenia: Tento prípad spôsobí veľmi vysoké prepätie, ktoré sa šíri elektrickou inštaláciou. Úder blesku môže priamo zasiahnuť štruktúru budovy alebo napájacie vedenie, čo vytvorí enormnú napäťovú špičku. Ak nie je inštalovaná prepäťová ochrana, táto energia môže zničiť pripojené zariadenia a poškodiť elektrické rozvody.
• Výboj do systému ochrany pred bleskom (hromozvodu): Aj keď je budova chránená hromozvodom, môže sa časť bleskového prúdu indukovať do elektrickej inštalácie, čo vyvolá prepätie.
• Výboj do vonkajších zariadení: Externé zariadenia, ako sú klimatizačné jednotky, ovládanie brány, alebo vonkajšie osvetlenie, sú rovnako náchylné na zásahy bleskom. Tieto výboje môžu spôsobiť šírenie prepätia do celej elektrickej siete objektu.
• Výboj blesku do susedných objektov: Prepätie sa môže šíriť aj od vzdialenejšieho objektu, ak blesk zasiahne objekt alebo vonkajšiu inštaláciu do vzdialenosti až 2 km. Napäťová vlna sa môže indukovať cez napájacie vedenie do ďalších budov v okolí.

2. Komutačné (spínacie) prepätie

• Spínacie operácie v priemyselných zariadeniach: Prepätie môže vzniknúť aj v dôsledku rýchleho zapínania a vypínania veľkých elektrických strojov a zariadení, ako sú motory, transformátory alebo indukčné zariadenia. Pri spínaní týchto zariadení sa v obvodoch vytvárajú prechodné napäťové špičky, ktoré môžu vyvolať prepätie v elektrickej sieti.
• Prevádzka klimatizácií a iných veľkých spotrebičov: Zapínanie a vypínanie spotrebičov, ako sú klimatizácie, výťahy alebo elektrické brány, môže viesť k prechodným prúdovým rázom, ktoré vyvolávajú prepätie v sieti.

3. Indukované prepätie

• Prepätie môže byť tiež indukované elektromagnetickými poľami, ktoré vznikajú pri blízkych výbojoch blesku, aj keď nezasiahne priamo objekt. Vysoké elektromagnetické pole spôsobené bleskom môže vyvolať napäťové špičky v kábloch a vodičoch elektrickej inštalácie.

4. Poruchy v sieti

• Niekedy môže byť prepätie spôsobené aj problémami v rozvodnej sieti, napríklad pri výpadkoch prúdu, chybnom uzemnení, alebo pri zapínaní veľkých transformátorov a generátorov.

Dôsledky prepätia

Ak nie je inštalovaná účinná prepäťová ochrana, môže prepätie spôsobiť vážne poškodenie elektrických spotrebičov, skraty v elektrických rozvodoch, a dokonca aj požiare. Citlivé elektronické prístroje, ako sú počítače, televízie a ďalšia elektronika, sú zvlášť náchylné na poškodenie.

Prevencia a ochrana pred prepätím, vrátane inštalácie vhodných prepäťových ochrán, je preto kľúčová na zabezpečenie bezpečnosti a spoľahlivosti elektrických inštalácií v domácnostiach aj priemysle.

Zvodiče prepätia striedavého prúdu (AC)

Zvodiče prepätia majú skutočne kľúčovú úlohu v ochrane elektrických systémov a zariadení pred neželanými vplyvmi prepätia. Ako ste spomenul, ich hlavnou funkciou je obmedziť následné prúdy a skrátiť trvanie prepätia, čo chráni citlivé komponenty a izoláciu v sieti. Prepätie môže byť spôsobené nielen úderom blesku, ale aj spínacími operáciami v elektrickej sieti, napríklad pri zapínaní alebo vypínaní nezaťaženého vedenia.

Zvodiče typu 1 (trieda B) sú konštruované tak, aby ochránili elektrické inštalácie a zariadenia pred priamym úderom blesku, ktorý by mohol zasiahnuť napájacie vedenie alebo systémy ochrany pred bleskom. Sú inštalované na vstupe elektrickej siete a fungujú ako prvá línia obrany pred veľkými prepätiami spôsobenými atmosférickými vplyvmi.

Zvodiče typu "1+2" (trieda B+C) sú kombinované zvodiče, ktoré majú širší ochranný rozsah. Okrem ochrany pred atmosférickými vplyvmi, vrátane úderu blesku, zabezpečujú aj ochranu proti prepätiam spôsobeným spínaním v sieti. To z nich robí ideálnu voľbu pre komplexnú ochranu elektrických inštalácií, pretože sú schopné reagovať na rôzne druhy prepätia, ako od bleskov, tak od spínacích operácií.

Tieto zvodiče sú dôležité najmä v priemyselných a obytných budovách, kde ochrana elektrickej siete nielenže chráni citlivé zariadenia, ale tiež zvyšuje celkovú spoľahlivosť systému a minimalizuje riziko nákladných opráv alebo výpadkov spôsobených poškodením prepätím.

Zvodiče typu 3 (trieda D) sú navrhnuté na ochranu jednotlivých zariadení alebo malých spotrebičov pred nízkymi prepäťovými špičkami, ktoré sa môžu dostať cez primárne a sekundárne prepäťové ochrany (t.j. typu 1 a typu 2). Zvodiče typu 3 sa zvyčajne inštalujú v blízkosti koncových zariadení a chránia pred prepätím spôsobeným spínacími operáciami, indukovanými prepätiami alebo zvyškami atmosférického prepätia, ktoré sa môžu dostať až k jednotlivým
