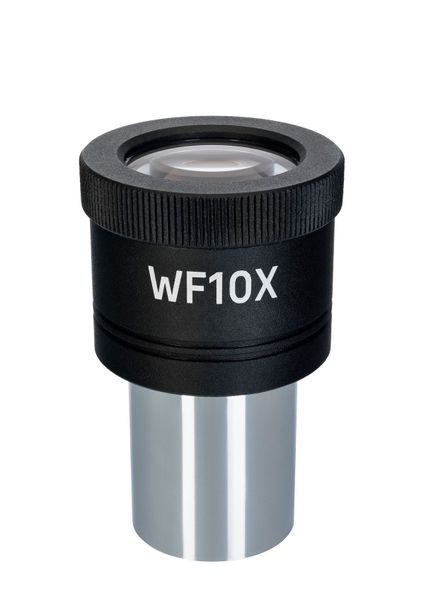

Okulár so stupnicou MAGUS E10S 10х/20 mm (D 23,2 mm)

Okulár E10S s 10x zväčšením je vybavený stupnicou na rovine poľnej clony. Slúži ako bežný okulár s 10x zväčšením a možno ním tiež merať veľkosť objektov alebo ich prvkov. Stupnica je označená v milimetroch a mikrónoch. Ak chcete vykonať meranie, je potrebné okulár najprv zkalibrovať pre každý objektív, ktorý plánujete použiť. Okulár E10S sa zmestí do tubusu s priemerom 23,2 mm.

Kalibrácia

Na kalibráciu potrebujete kalibračné sklíčko s delením stupnice 0,01 mm. Umiestnite sklíčko na stolík a zaostrite mikroskop na jeho stupnicu. Potom otáčajte okulárom v tubuse, kým nebudú dieliky na stupnici kalibračného sklíčka a na stupnici okuláru rovnobežné. Potom je potrebné vykonať výpočet.

Výpočet

Musíte vypočítať, ako spolu súvisia dieliky na stupnici okuláru a stupnici kalibračného sklíčka (mikrometra pracovného stolíka): koľko dielikov na stupnici okuláru pripadá na stupnicu kalibračného sklíčka (pri objektívoch s malým zväčšením) alebo koľko dielikov na kalibračnom sklíčku pripadá na stupnicu okuláru (pri objektívoch so stredným alebo veľkým zväčšením). Potom použite vzorec:
E=TL/A, kde
E – dielik stupnice okuláru;
T – dielik stupnice mikrometra na pracovnom stolíku vyznačený na mikrometri pracovného stolíka (0,01 mm);
L – počet dielikov na stupnici mikrometra pracovného stolíka;
A – počet dielikov na stupnici okuláru.

Zapíšte si číslo získané ako výsledok výpočtov pre každý objektív.
Veľkosť vzoriek sa vypočíta nasledovne: najprv určte, koľko dielikov na stupnici okuláru zaberá. Toto číslo sa potom vynásobí výsledkom získaným zo vzorca pre každý objektív. Toto číslo bude zodpovedať lineárnej hodnote vzorky.

Kompatibilita:

• Biologický mikroskop MAGUS Bio 230B
• Biologický mikroskop MAGUS Bio 230BL
• Biologický mikroskop MAGUS Bio 230T
• Biologický mikroskop MAGUS Bio 230TL
• Polarizačný mikroskop MAGUS Pol 850
