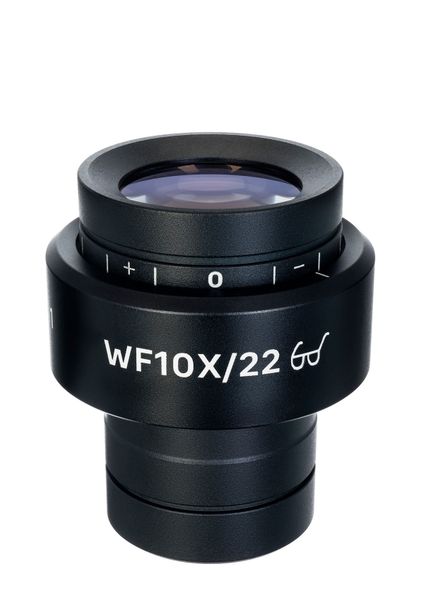

Okulár so stupnicou MAGUS SE10S 10х/22 mm (D 30 mm)

Okulár SE10S má nielen 10-násobné zväčšenie, ale je tiež vybavený stupnicou na hodnotenie veľkosti vzorky alebo jej štruktúr v milimetroch alebo mikrónoch. Stupnica je označená po 0,1 mm a je umiestnená v oblasti poľnej clony okulára. Pred začatím merania zkalibrujte stupnicu podľa parametrov každého objektívu, s ktorým plánujete pracovať. Model SE10S sa inštaluje do tubusu s priemerom 30 mm.

Kalibrácia

Kalibrácia sa vykonáva pomocou kalibračného sklíčka (mikrometra pracovného stolíka). Umiestnite ho na pracovný stolík a zaostrite mikroskop na jeho stupnicu rozdelenú na 0,1 mm dieliky. Potom otáčajte okulárom v tubuse, kým nebudú dieliky na stupnici okulára rovnobežné s dielikmi na kalibračnom sklíčku.

Výpočet

Na kalibráciu okulárovej stupnice pre vybraný objektív použite vzorec:
E=TL/A, kde
E – dielik stupnice okulára;
T – dielik stupnice mikrometra na pracovnom stolíku vyznačený na mikrometri pracovného stolíka (0,01 mm);
L – počet dielikov na stupnici mikrometra pracovného stolíka;
A – počet dielikov na stupnici okulára.

Hodnota E musí byť zapísaná pre každý objektív. Pri meraní vzorky spočítajte počet dielikov na okulárovej stupnici medzi dvoma požadovanými bodmi. Potom toto číslo vynásobte číslom E. Výsledkom je lineárna hodnota meraného objektu.

Kompatibilita:

• Stereomikroskop MAGUS Stereo 9T
