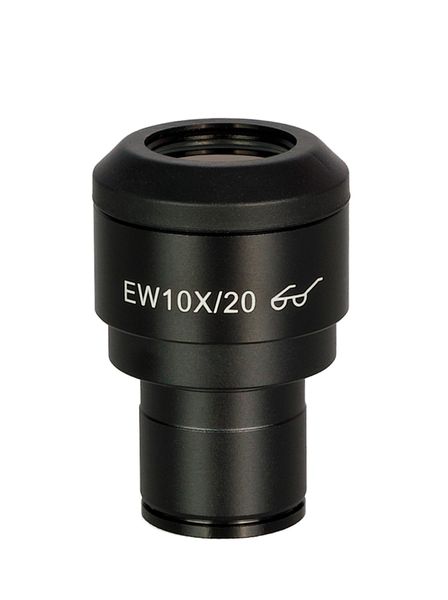

Okulár so stupnicou MAGUS O10S 10х/20 mm (D 23,2 mm)

Okulár so stupnicou slúži na meranie veľkosti vzoriek a ich štruktúr v lineárnych jednotkách: milimetroch alebo mikrónoch. Stupnica je umiestnená v rovine poľnej clony s delením 0,1 mm. Okulár so stupnicou sa inštaluje namiesto štandardného okuláru s 10x zväčšením. V druhom okulárovom tubuse je nainštalovaný párový okulár bez stupnice.

Okulár je kompatibilný s mikroskopmi, ktoré majú okulárový tubus s priemerom 23,2 mm.

Nastavenie

Pred meraním je potrebné okulár so stupnicou kalibrovať pre každý objektív, ktorý sa bude používať. Vyžaduje kalibračné sklíčko – stupnicový mikrometer. Minimálna veľkosť dielika stupnice je 0,01 mm. Sklíčko by malo byť umiestnené na pracovnom stolíku a mikroskop by mal byť zaostrený na stupnicu. Okulár by sa mal otáčať v tubuse okuláru, kým nebudú stupnice kalibračného sklíčka a okuláru navzájom rovnobežné.

Výpočet hodnoty stupnice okuláru pre každý objektív

Ak používate objektívy s malým zväčšením, mali by ste vypočítať, koľko dielikov okulárovej stupnice sa zmestí do stupnice kalibračného sklíčka.
Ak používate objektívy so stredným a veľkým zväčšením, mali by ste vypočítať, koľko dielikov stupnice kalibračného sklíčka sa zmestí do stupnice okuláru.

Výpočet pre každý objektív sa vykonáva podľa vzorca:
Е = ТL/A, kde
E – hodnota dielika okuláru
Т – hodnota delenia stupňa špecifikovaná na mikrometri stolíka (0,01 mm)
L – počet dielikov na stupňovom mikrometri
A – počet dielikov okuláru.

Výsledné hodnoty dielika stupnice okuláru pre každý objektív si zaznamenajte.

Výpočet skutočnej lineárnej veľkosti objektu

Pri meraní objektu by ste mali najprv spočítať počet dielikov stupnice okuláru, ktoré objekt pokrýva. Výsledok sa vynásobí hodnotou stupnice, ktorú ste predtým vypočítali pre vybraný objektív. Výsledná hodnota bude skutočnou lineárnou veľkosťou objektu.

Kompatibilita:

• Biologický mikroskop MAGUS Bio 240B
• Biologický mikroskop MAGUS Bio 240T
• Biologický digitálny mikroskop MAGUS Bio DH240
