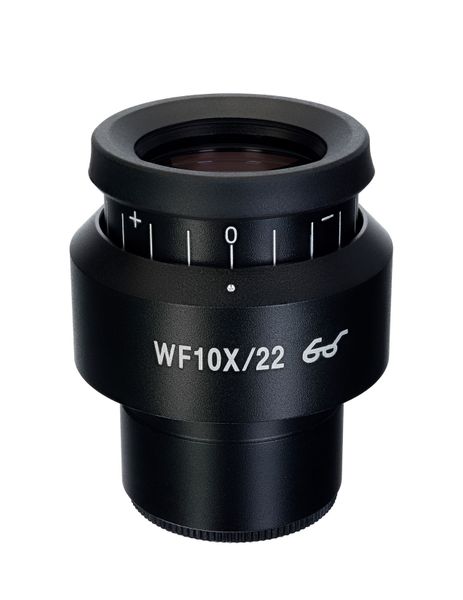

Okulár so stupnicou MAGUS SD10S 10х/20 mm (D 30 mm)

Okulár so stupnicou slúži na meranie veľkosti vzoriek a ich štruktúr v lineárnych jednotkách: milimetroch alebo mikrónoch. Okulár je namontovaný namiesto štandardného okulára s 10x zväčšením. Stupnica je umiestnená v rovine poľnej clony s delením po 0,1 mm. Priemer okulára: 30 mm.

Nastavenie

Pred meraním je potrebné kalibrovať okulárovú stupnicu pre každé zväčšenie objektívu, ktoré sa bude používať. Vyžaduje kalibračné sklíčko – stupnicový mikrometer. Pre stereoskopický mikroskop odporúčame použiť kalibračné sklíčko s delením stupnice 0,1 mm. Sklíčko by malo byť umiestnené na pracovnom stolíku a mikroskop by mal byť zaostrený na stupnicu. Okulár sa otáča v tubuse okulára, kým nie sú stupnice sklíčka a okulára rovnobežné.

Výpočet hodnoty stupnice okulára pre každé zväčšenie objektívu

Výpočet pre každé objektívne zväčšenie sa vykonáva podľa vzorca: E=TL/A, kde E – dielik stupnice okulára; T – dielik stupnice mikrometra na pracovnom stolíku vyznačené na mikrometri pracovného stolíka (0,01 mm); L – počet dielikov na stupnici mikrometra pracovného stolíka; A – počet dielikov na stupnici okulára.

Výsledné hodnoty delenia stupnice okulára pre jednotlivé zväčšenia objektívu je potrebné zaznamenať.

Výpočet skutočnej lineárnej veľkosti objektu

Pri meraní objektu by ste mali najprv spočítať počet dielikov stupnice okulára, ktoré objekt pokrýva. Výsledok sa vynásobí hodnotou mierky, ktorá bola predtým vypočítaná pre vybrané zväčšenie objektívu. Výsledná hodnota bude skutočnou lineárnou veľkosťou objektu.

Kompatibilita:

• Stereomikroskop MAGUS Stereo 7B
• Stereomikroskop MAGUS Stereo 7T
• Stereomikroskop MAGUS Stereo 8B
• Stereomikroskop MAGUS Stereo 8T
• Hlavica mikroskopu MAGUS Stereo 7BH
• Hlavica mikroskopu MAGUS Stereo 7TH
• Hlavica mikroskopu MAGUS Stereo 8BH
• Hlavica mikroskopu MAGUS Stereo 8TH
